  1. (1) 2x x-Aluprofile (489mm)

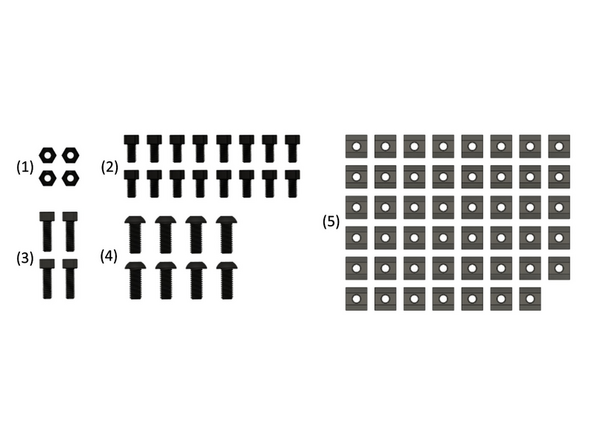

  2. (1) 4x M6 selbstsichernde Muttern

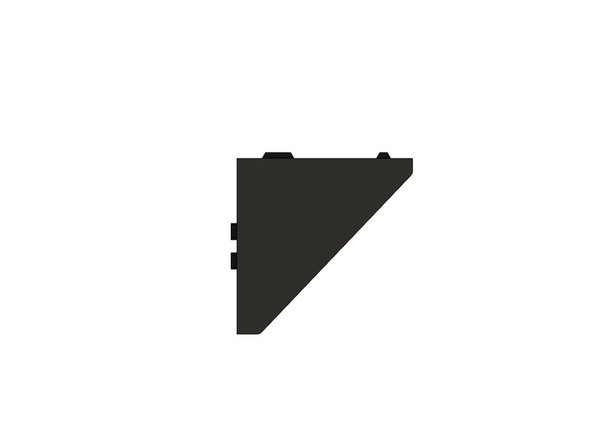

  3. Setzen Sie in einen Eckwinkel 2x M6x12mm Zylinderkopfschrauben ein. Schrauben Sie diese mit 2x Nutensteinen lose an den Eckwinkel. Achten Sie auf die Ausrichtung der Nutensteine (siehe Bild 3).
    • Setzen Sie in einen Eckwinkel 2x M6x12mm Zylinderkopfschrauben ein.

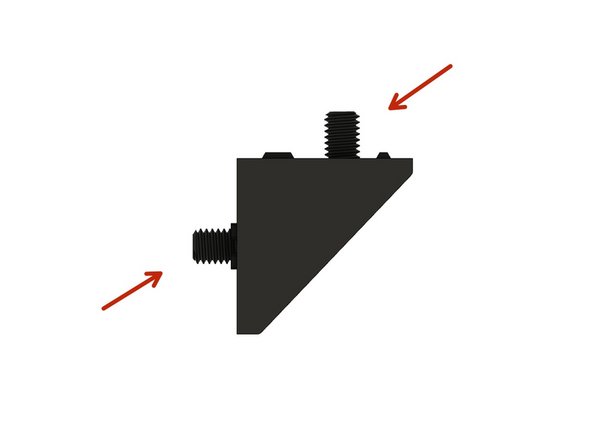

    • Schrauben Sie diese mit 2x Nutensteinen lose an den Eckwinkel.

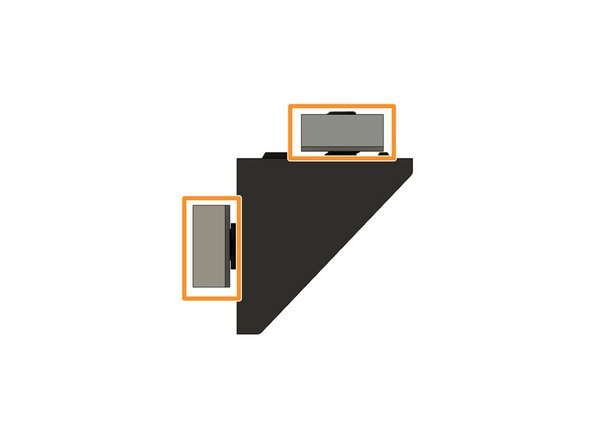

    • Achten Sie auf die Ausrichtung der Nutensteine (siehe Bild 3).

    • Wiederholen Sie diesen Schritt für die anderen drei Eckwinkel.

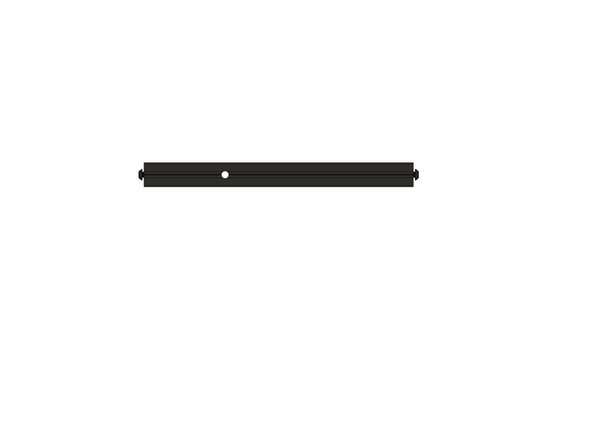

  4. Schrauben Sie 4x M8x25mm Linsenkopfschrauben in die beiden Stirnseiten der y-Aluprofile. Der Abstand zwischen Schraubenkopf und dem Ende des y-Aluprofil muss ein etwa 3mm betragen. Der Abstand zwischen Schraubenkopf und dem Ende des y-Aluprofil muss ein etwa 3mm betragen.
    • Schrauben Sie 4x M8x25mm Linsenkopfschrauben in die beiden Stirnseiten der y-Aluprofile.

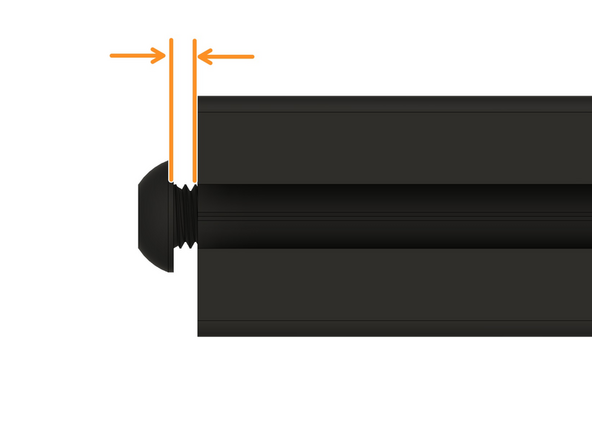

    • Der Abstand zwischen Schraubenkopf und dem Ende des y-Aluprofil muss ein etwa 3mm betragen.

  5. Stellen Sie sicher, dass die Oberfläche, auf der sie arbeiten vollkommen eben ist. Legen Sie die y-Aluprofile wie folgend aus: Das y-Aluprofil liegt (von oben  gesehen) vertikal und wird so ausgerichtet, dass die kleinen Schraubenlöcher nach oben zeigen.

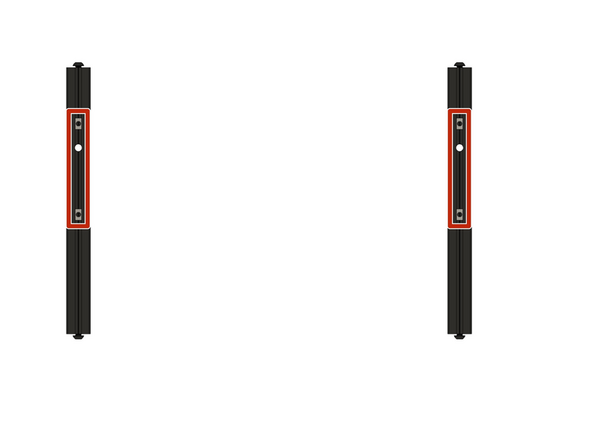

    • Stellen Sie sicher, dass die Oberfläche, auf der sie arbeiten vollkommen eben ist.

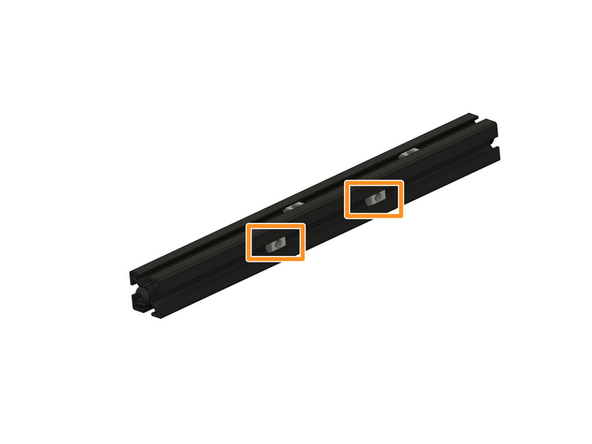

    • Legen Sie die y-Aluprofile wie folgend aus:

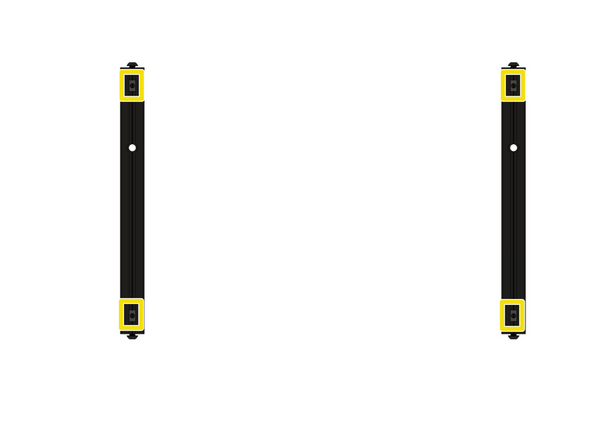

    • Das y-Aluprofil liegt (von oben gesehen) vertikal und wird so ausgerichtet, dass die kleinen Schraubenlöcher nach oben zeigen.

    • Achten Sie darauf das die Schraubenlöcher in den y-Aluprofilen im hinteren Drittel liegen.

    • Setzen Sie jeweils 2x Nutensteine in die oberen Schlitze der y-Aluprofile

    • Setzen Sie jeweils 2x Nutensteine in die inneren Schlitze der y-Aluprofile.

    • Setzen Sie jeweils 2x Nutensteine in die unteren Schlitze der y-Aluprofile.

  6. Schieben Sie die Eckwinkel, jeweils eins oben und unten, in die y-Profile ein. Setzen Sie einen Nutenstein in die rechten Schlitz des rechten y-Aluprofil.

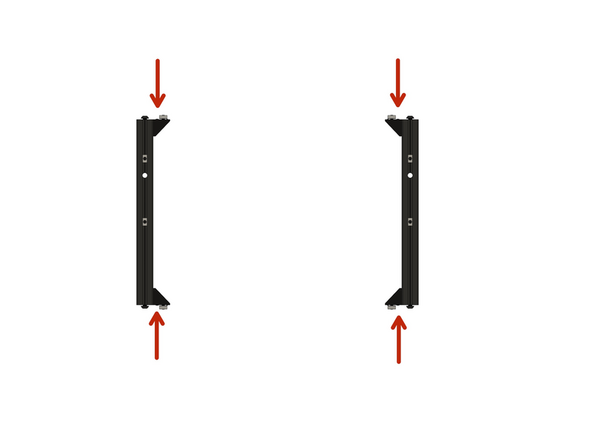

    • Schieben Sie die Eckwinkel, jeweils eins oben und unten, in die y-Profile ein.

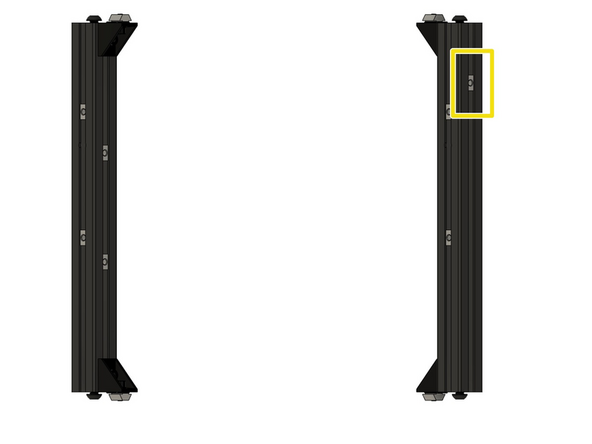

    • Setzen Sie einen Nutenstein in die rechten Schlitz des rechten y-Aluprofil.

  7. Die x-Aluprofile liegt (von oben gesehen) horizontal und wird so ausgerichtet, dass das die Schraubenlöcher nach vorne zeigen. Schieben Sie die x-Aluprofile über die Nutensteine und die M8x25mm Linsenkopfschraube in Position (siehe Bild 1). Setzen Sie jeweils 2x Nutensteine in die inneren Schlitze der x-Aluprofile.

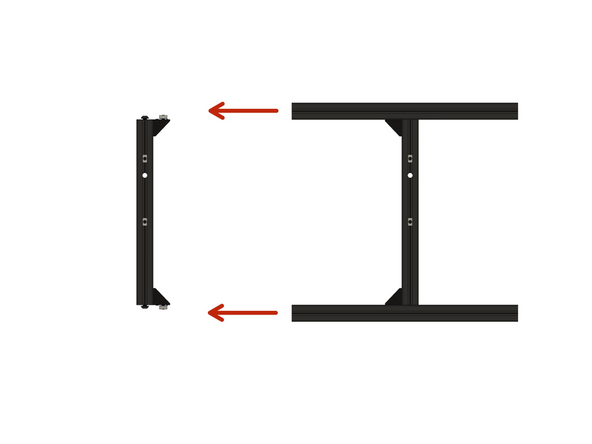

    • Die x-Aluprofile liegt (von oben gesehen) horizontal und wird so ausgerichtet, dass das die Schraubenlöcher nach vorne zeigen.

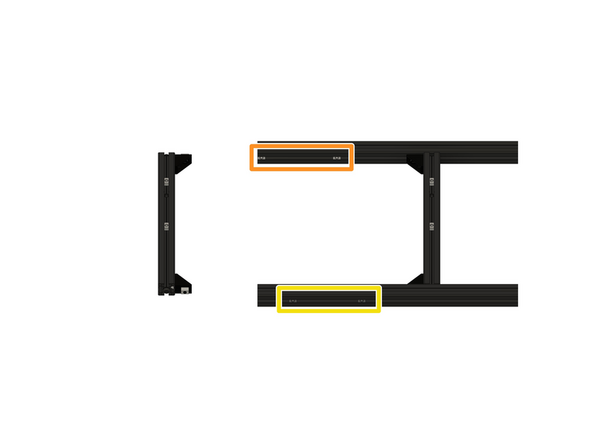

    • Schieben Sie die x-Aluprofile über die Nutensteine und die M8x25mm Linsenkopfschraube in Position (siehe Bild 1).

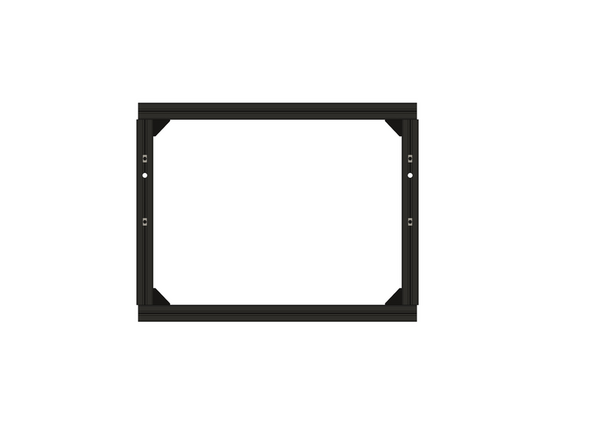

    • Setzen Sie jeweils 2x Nutensteine in die inneren Schlitze der x-Aluprofile.

    • Setzen Sie 2x Nutensteine in den vorderen Schlitz des voderen x-Aluprofils.

    • Schieben Sie die x-Aluprofile in Endposition (siehe Bild 3).

    • Richten Sie zwei Profile mithilfe eines Anschlagwinkels in einem 90° Winkel aus. Ziehen Sie dabei die M8x25mm Linsenkopfschraube an.

    • Wiederholen Sie diesen letzten Schritt bei den anderen drei Ecken.

    • Der Rahmen sollte nun flach sein und an keiner der Seiten wackeln.

  8. Drücken Sie die Eckwinkel in die Ecken und befestigen Sie die 4x M6x12mm Zylinderkopfschrauben der Eckwinkel an den y-Aluprofilen. Die 4x M6x12mm Zylinderkopfschrauben an den Eckwinkeln der x-Profile bleiben weiterhin lose.

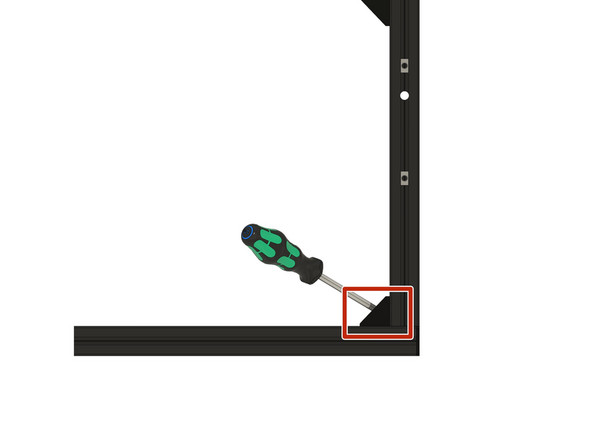

    • Drücken Sie die Eckwinkel in die Ecken und befestigen Sie die 4x M6x12mm Zylinderkopfschrauben der Eckwinkel an den y-Aluprofilen.

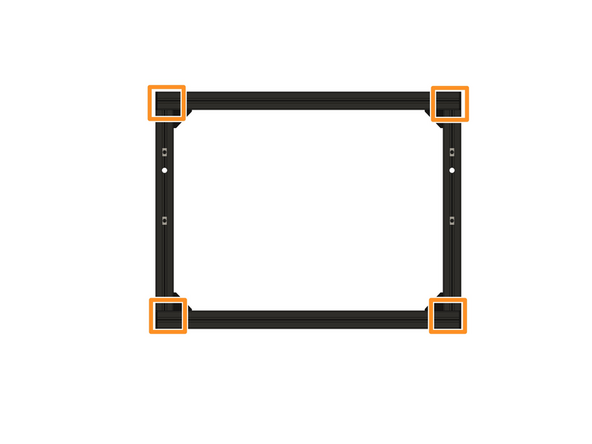

    • Die 4x M6x12mm Zylinderkopfschrauben an den Eckwinkeln der x-Profile bleiben weiterhin lose.

    • Lösen Sie nun die 4x M8x25mm Linsenkopfschrauben um ca. 2-3mm (werden optisch durch die Aluprofile verdeckt).

    • Jeder der Eckwinkel sollte nun bündig mit dem Ende der entsprechenden y-Aluprofile abschließen.

  9. Setzen Sie 8x Nutensteine in den oberen Schlitz des hinteren x-Aluprofils ein. Setzen Sie 6x Nutensteine in den oberen Schlitz des voderen x-Aluprofils ein. Setzen Sie 2x Nutensteine in den voderen Schlitz des vorderen x-Aluprofils ein

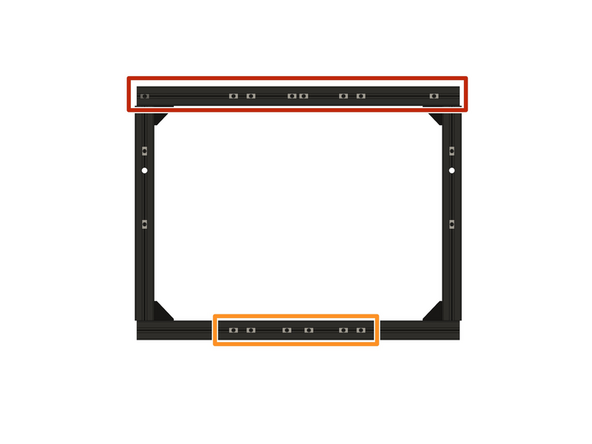

    • Setzen Sie 8x Nutensteine in den oberen Schlitz des hinteren x-Aluprofils ein.

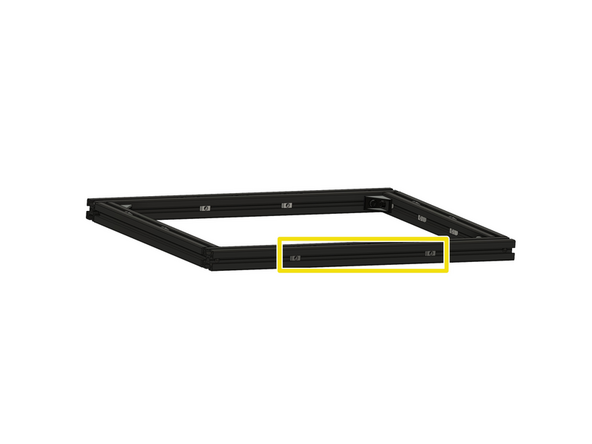

    • Setzen Sie 6x Nutensteine in den oberen Schlitz des voderen x-Aluprofils ein.

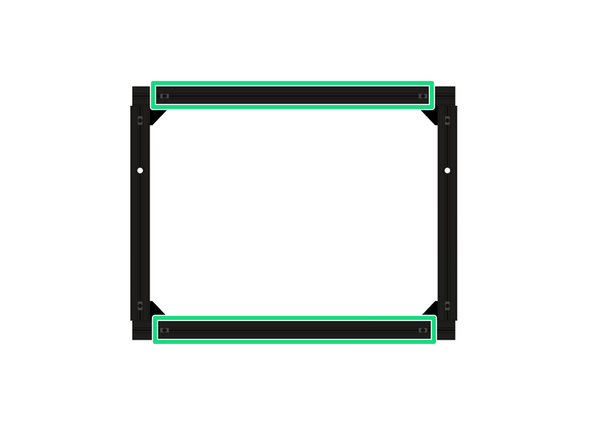

    • Setzen Sie 2x Nutensteine in den voderen Schlitz des vorderen x-Aluprofils ein

    • Setzen Sie jeweils 2x Nutensteine in den unteren Schlitz der beiden x-Aluprofile

  10. Bereiten Sie nun die 4x Endkappen vor, indem Sie den Mittelteil um die Hälfte (z.B. mithilfe eines Seitenschneiders) kürzen. Achten Sie darauf, die Endkappen nicht zu stark zu kürzen, da die Endkappen sonst nicht auf den Aluprofilen halten.
    • Bereiten Sie nun die 4x Endkappen vor, indem Sie den Mittelteil um die Hälfte (z.B. mithilfe eines Seitenschneiders) kürzen.

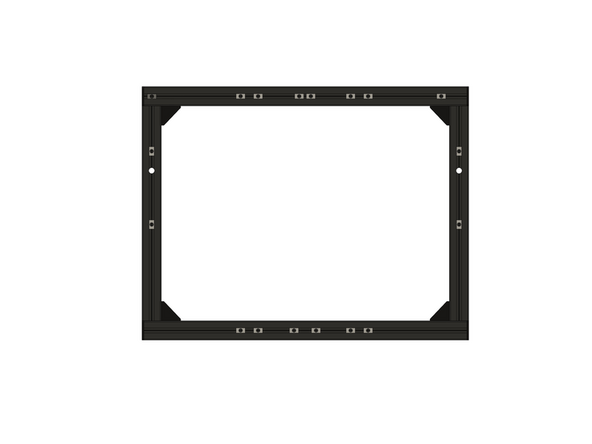

    • Achten Sie darauf, die Endkappen nicht zu stark zu kürzen, da die Endkappen sonst nicht auf den Aluprofilen halten.

    • Bringen Sie nun die 4x Endkappen an den Enden der x-Aluprofile an.

    • Verwenden Sie einen Anschlagwinkel um sicherzustellen, dass in einer der vier Ecken die beiden Achsen in einem 90° Winkel zueinander stehen.

    • Legen Sie nun den Winkel auf die Profile und ziehen Sie die M6x12mm Zylinderkopfschraube an der x-Achse, im Eckwinkel an.

    • Achten Sie darauf, dass sich der Rahmen beim Anziehen der Schrauben nicht verdreht.

    • Nachdem Sie diesen Schritt an den anderen drei Ecken wiederholt haben, überprüfen Sie noch einmal, ob alle Aluprofile in einem 90° Winkel zueinander stehen.

    • Wenn dies nicht der Fall ist, müssen sie die Profile erneut ausrichten.

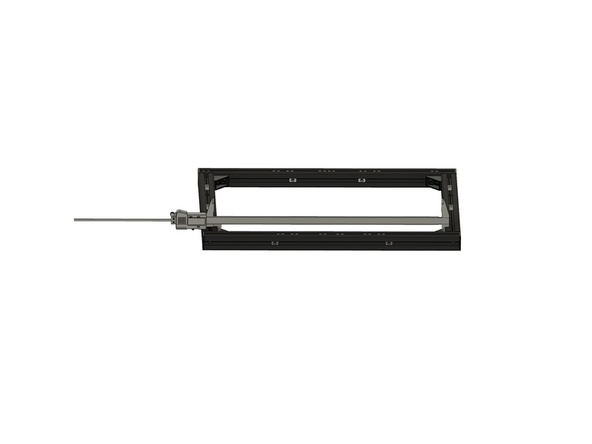

  11. Wenn Sie ihren Rahmen erfolgreich ausgerichtet haben, messen Sie mit einer Schieblehre den Abstand zwischen den beiden y-Profilen. Hierbei legen Sie die Schieblehren an den inneren Ecken des Rahmens an.
    • Wenn Sie ihren Rahmen erfolgreich ausgerichtet haben, messen Sie mit einer Schieblehre den Abstand zwischen den beiden y-Profilen.

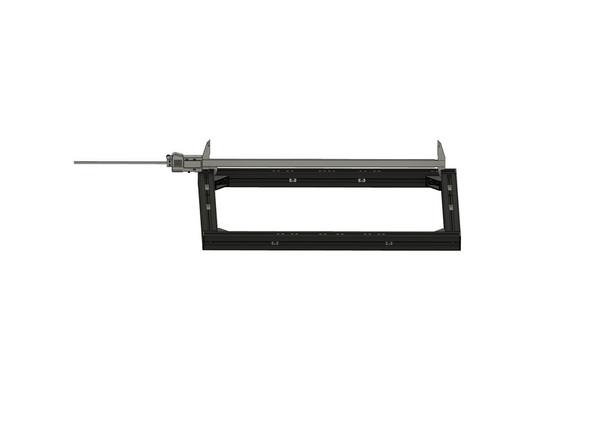

    • Hierbei legen Sie die Schieblehren an den inneren Ecken des Rahmens an.

    • Der Abstand zwischen den beiden y-Profilen muss zwischen xxx,xx - xxx,xxmm liegen.

    • Die ausgemessenen Werte des vorderen und hinteren Teils des Rahmens dürfen keine größere Differenz als 0,05mm aufweisen.

    • Beträgt die Differenz ihrer Werte > 0,05mm, müssen Sie den Rahmen neu ausrichten (siehe Step 13).

    • Wenn die Differenz ihrer Werte < 0,05mm beträgt, ziehen Sie die 4x M8x25mm Linsenkopfschrauben in den x-Aluprofilen fest.

    • Zur Überprüfung messen Sie nun erneut den Abstand der y-Profile vorne und hinten aus. Wenn diese Werte < 0,05mm betragen, notieren Sie die ausgemessenen Werte für später und fahren Sie mit Step 12 fort. Andernfalls müssen Sie die 4x M8x25 Linsenkopfschrauben noch einmal lösen und den Rahmen erneut ausrichten (siehe Step 13).

  12. Setzen Sie eine M6 selbstsichernde Mutter in den L-Winkel ein. Drehen Sie den L-Winkel um und setzen Sie einen Gummifuß darauf. Schrauben Sie diesen mithilfe einer M6x20mm Zylinderkopfschraube fest.

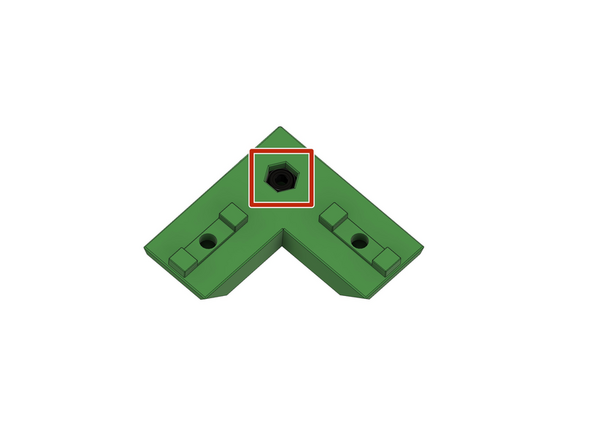

    • Setzen Sie eine M6 selbstsichernde Mutter in den L-Winkel ein.

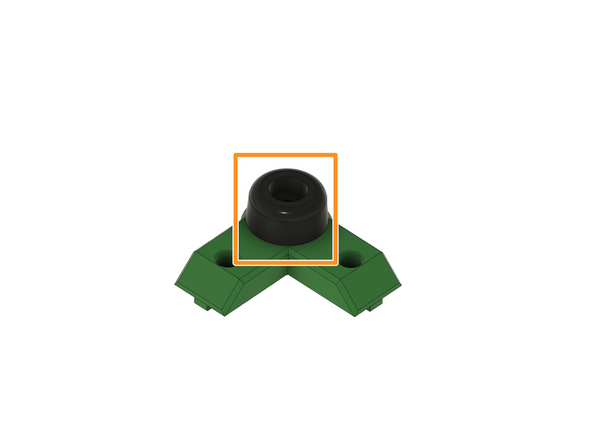

    • Drehen Sie den L-Winkel um und setzen Sie einen Gummifuß darauf.

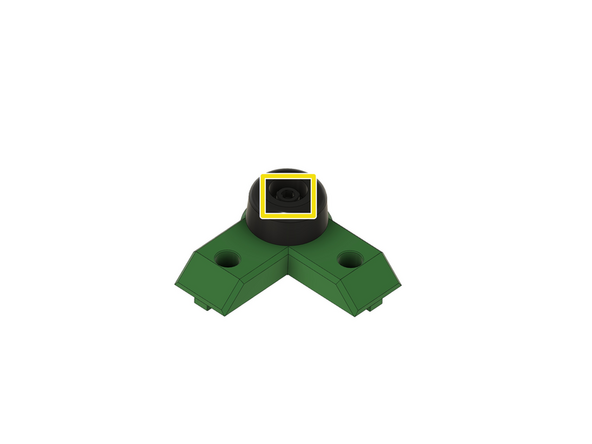

    • Schrauben Sie diesen mithilfe einer M6x20mm Zylinderkopfschraube fest.

    • Wiedeholen sie die Schritte für die drei anderen L-Winkel.

  13. Drehen Sie den Rahmen um. Positionieren Sie je einen der bereits eingesetzten Nutensteine in den x- und der y-Aluminium-Profilen in einer der Ecken des Rahmens. Stecken Sie einen L-Winkel auf die Ecke.

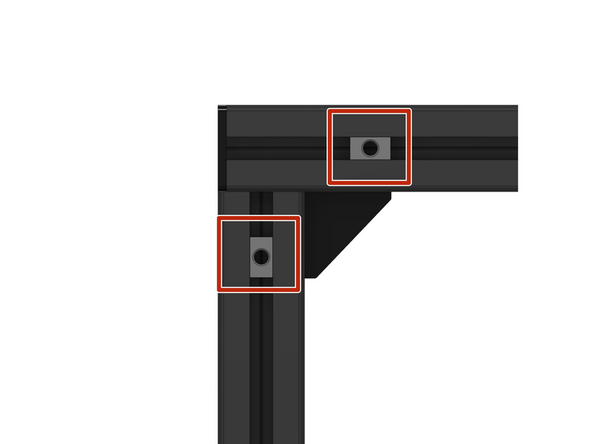

    • Drehen Sie den Rahmen um.

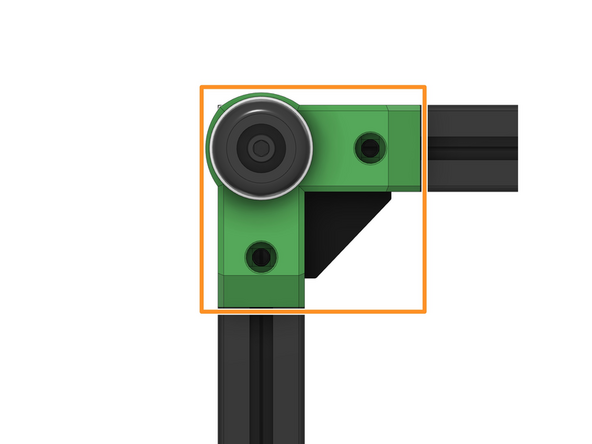

    • Positionieren Sie je einen der bereits eingesetzten Nutensteine in den x- und der y-Aluminium-Profilen in einer der Ecken des Rahmens.

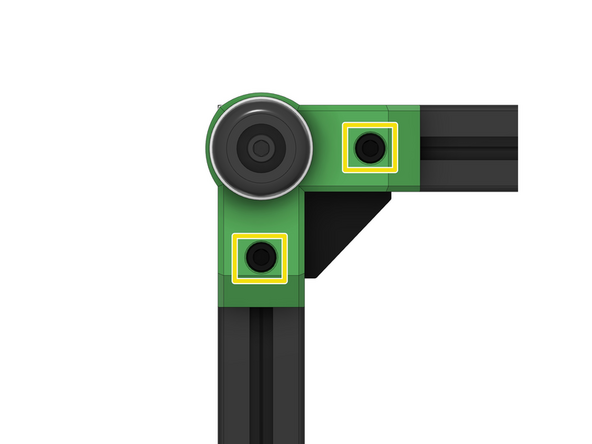

    • Stecken Sie einen L-Winkel auf die Ecke.

    • Schrauben Sie diesen mithilfe 2x M6x12mm Zylinderkopfschraube fest.

    • Wiederholen Sie diese Schritte an den drei übrigen Ecken des Rahmens.

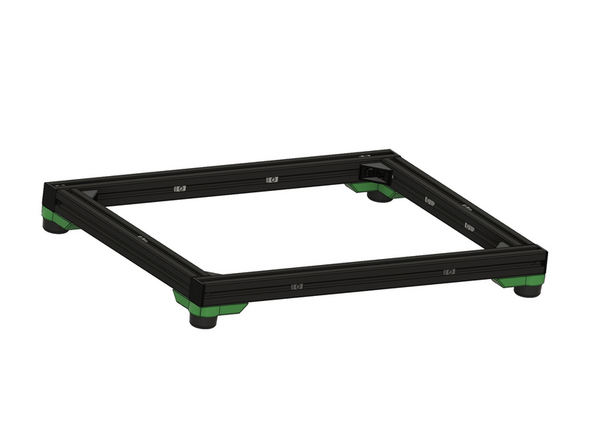

  14. Der Rahmen ist jetzt vollständig zusammengebaut.
