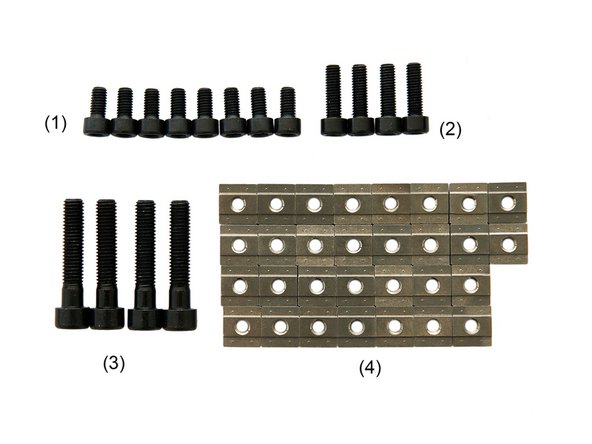

  1. Setzen Sie in einen Eckwinkel 2x M6x12mm Zylinderkopfschrauben ein. Schrauben Sie diese mit 2x Nutensteinen lose an den Eckwinkel. Achten Sie auf die Ausrichtung der Nutensteine (siehe Bild 3).

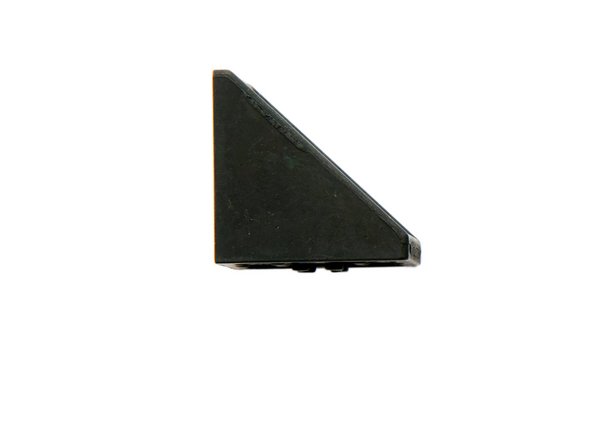

    • Setzen Sie in einen Eckwinkel 2x M6x12mm Zylinderkopfschrauben ein.

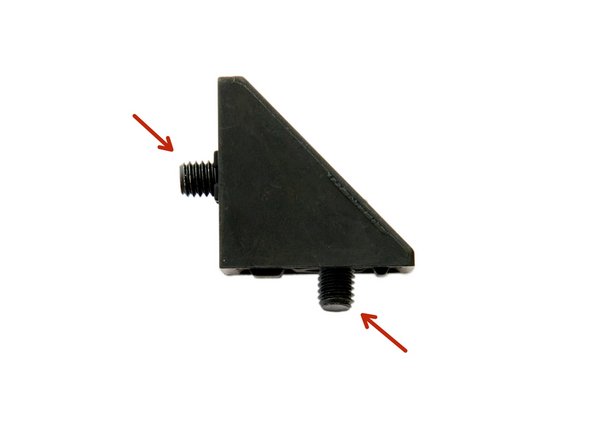

    • Schrauben Sie diese mit 2x Nutensteinen lose an den Eckwinkel.

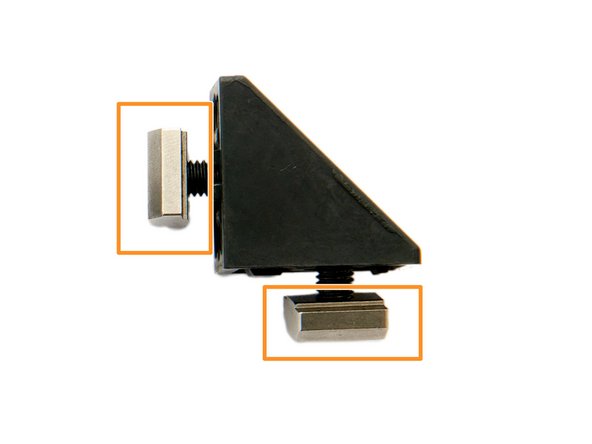

    • Achten Sie auf die Ausrichtung der Nutensteine (siehe Bild 3).

    • Wiederholen Sie diesen Schritt für die anderen drei Eckwinkel.

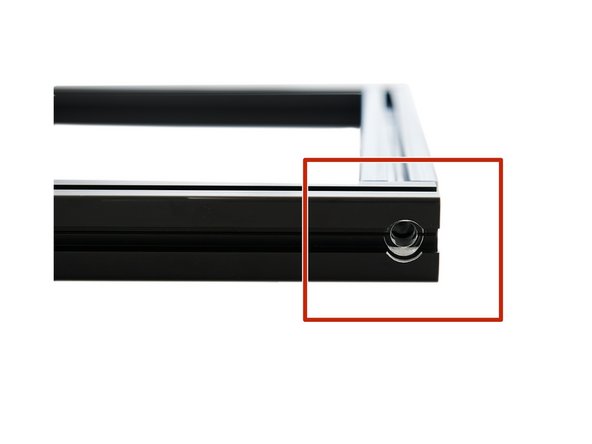

  2. Stellen Sie sicher, dass die Oberfläche, auf der sie arbeiten vollkommen eben ist. Legen Sie die Profile wie folgend aus: Das x-Aluprofil liegt (von oben gesehen) horizontal und wird so ausgerichtet, dass die großen Bohrungen nach außen zeigen.
    • Stellen Sie sicher, dass die Oberfläche, auf der sie arbeiten vollkommen eben ist.

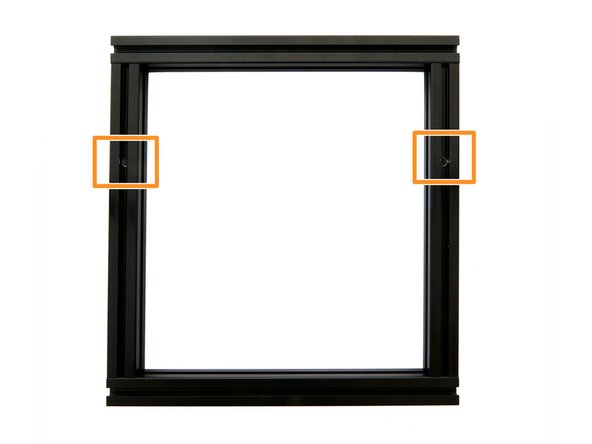

    • Legen Sie die Profile wie folgend aus:

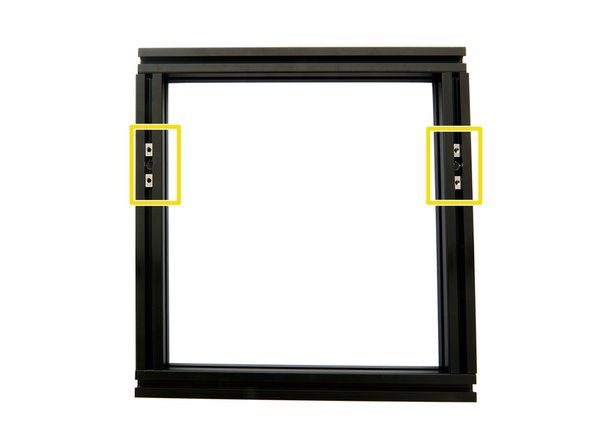

    • Das x-Aluprofil liegt (von oben gesehen) horizontal und wird so ausgerichtet, dass die großen Bohrungen nach außen zeigen.

    • Das y-Aluprofil liegt (von oben aus gesehen) vertikal und wird so ausgerichtet, dass die kleinen Bohrungen nach oben zeigen.

    • Setzen Sie jeweils 2x Nutensteine in die oberen Schlitze der y-Aluprofile.

  3. Schieben Sie je einen Eckwinkel in die y-Profile ein. Stecken Sie nun das vordere x-Profil in die Eckwinkel. Wiederholen Sie die letzten beiden Schritte mit dem hinteren x-Aluprofil an der Rückseite des Rahmens.

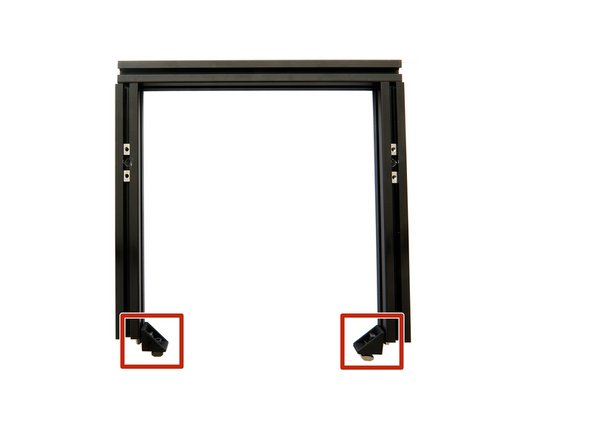

    • Schieben Sie je einen Eckwinkel in die y-Profile ein.

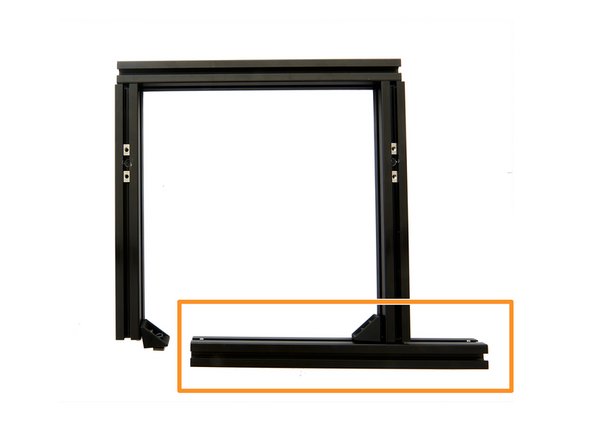

    • Stecken Sie nun das vordere x-Profil in die Eckwinkel.

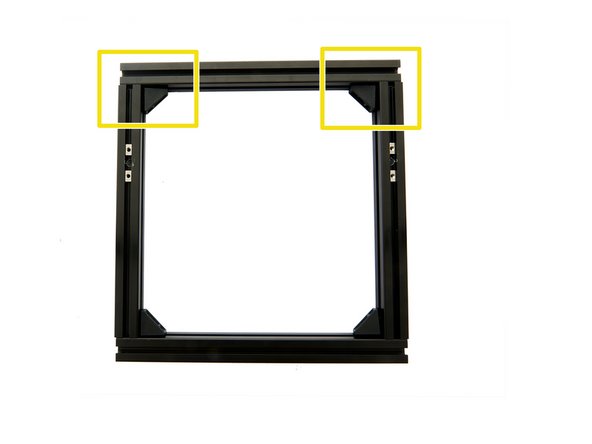

    • Wiederholen Sie die letzten beiden Schritte mit dem hinteren x-Aluprofil an der Rückseite des Rahmens.

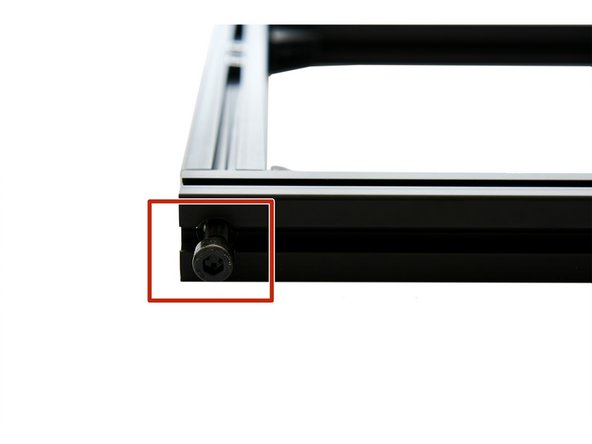

  4. Stecken Sie nun je 2x M8x40mm Zylinderkopfschrauben in das vordere und hintere x-Aluprofil. Ziehen Sie die Schrauben leicht an. Richten Sie zwei Profile mithilfe eines Anschlagwinkels in einem 90° Winkel aus. Ziehen Sie dabei die M8x40mm Zylinderkopfschraube an.
    • Stecken Sie nun je 2x M8x40mm Zylinderkopfschrauben in das vordere und hintere x-Aluprofil. Ziehen Sie die Schrauben leicht an.

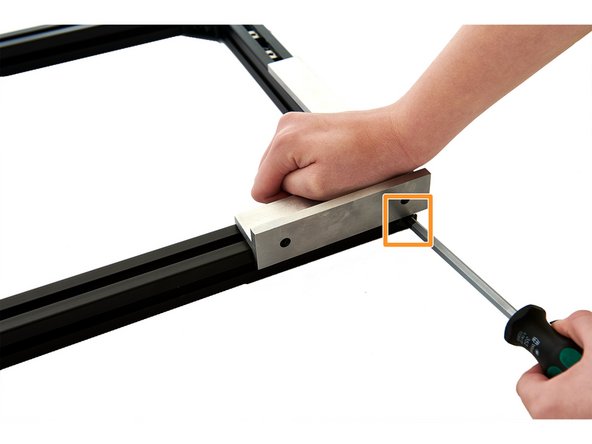

    • Richten Sie zwei Profile mithilfe eines Anschlagwinkels in einem 90° Winkel aus. Ziehen Sie dabei die M8x40mm Zylinderkopfschraube an.

    • Wiederholen Sie diesen letzten Schritt bei den anderen drei Ecken.

    • Der Rahmen sollte nun flach sein und an keiner der Seiten wackeln.

  5. Drücken Sie die Eckwinkel in die Ecken und befestigen Sie die 4x M6x12mm Zylinderkopfschrauben der Eckwinkel an den y-Profilen. Die 4x M6x12mm Zylinderkopfschrauben an den Eckwinkeln der x-Profile bleiben weiterhin lose.

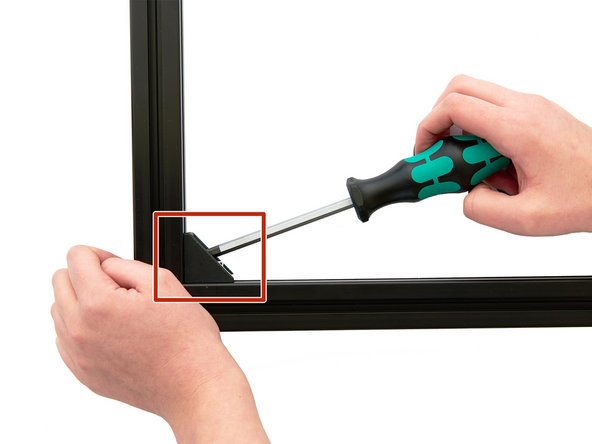

    • Drücken Sie die Eckwinkel in die Ecken und befestigen Sie die 4x M6x12mm Zylinderkopfschrauben der Eckwinkel an den y-Profilen.

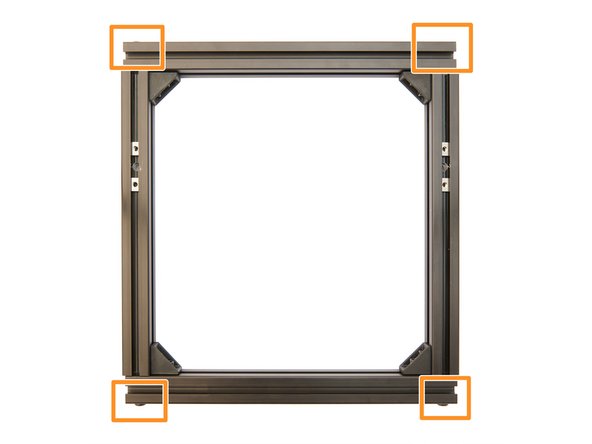

    • Die 4x M6x12mm Zylinderkopfschrauben an den Eckwinkeln der x-Profile bleiben weiterhin lose.

    • Lösen Sie nun die 4x M8x40mm Zylinderkopfschrauben um ca. 2-3mm.

    • Jeder der Eckwinkel sollte nun bündig mit dem Ende der entsprechenden y-Aluprofile abschließen.

  6. Setzen Sie 6x Nutensteine in den oberen Schlitz der vorderen x-Aluprofile ein.

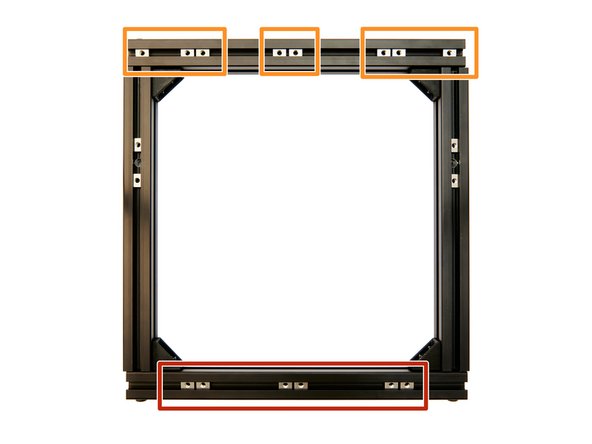

    • Setzen Sie 6x Nutensteine in den oberen Schlitz der vorderen x-Aluprofile ein.

    • Setzen Sie 8x Nutensteine in den oberen Schlitz des hinteren x-Aluprofils ein.

  7. Bereiten Sie nun die 4x Endkappen vor, indem Sie den Mittelteil um die Hälfte (z.B. mithilfe eines Seitenschneiders) kürzen. Achten Sie darauf, die Endkappen nicht zu stark zu kürzen, da die Endkappen sonst nicht auf den Achsen halten. Bringen Sie nun die 4x Endkappen an den Enden der x-Aluprofile an.

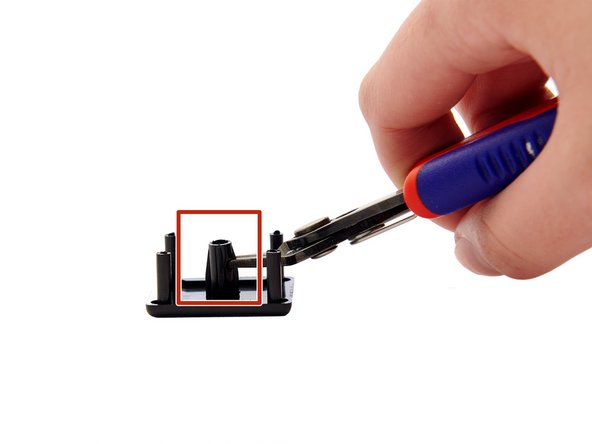

    • Bereiten Sie nun die 4x Endkappen vor, indem Sie den Mittelteil um die Hälfte (z.B. mithilfe eines Seitenschneiders) kürzen.

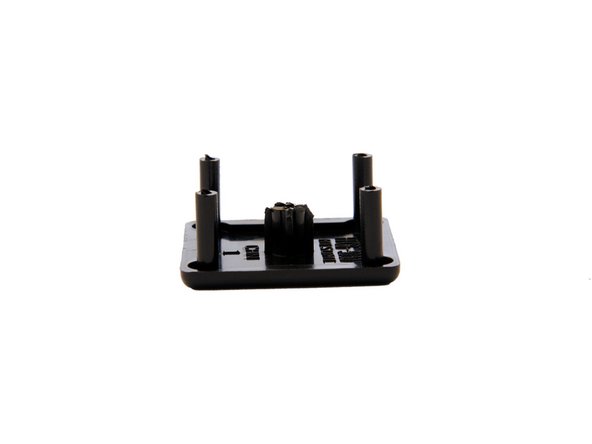

    • Achten Sie darauf, die Endkappen nicht zu stark zu kürzen, da die Endkappen sonst nicht auf den Achsen halten.

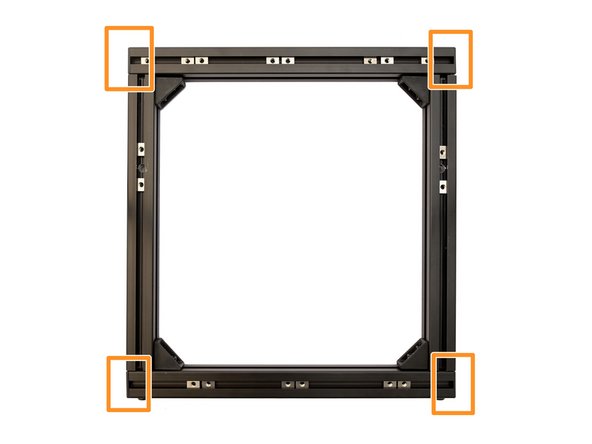

    • Bringen Sie nun die 4x Endkappen an den Enden der x-Aluprofile an.

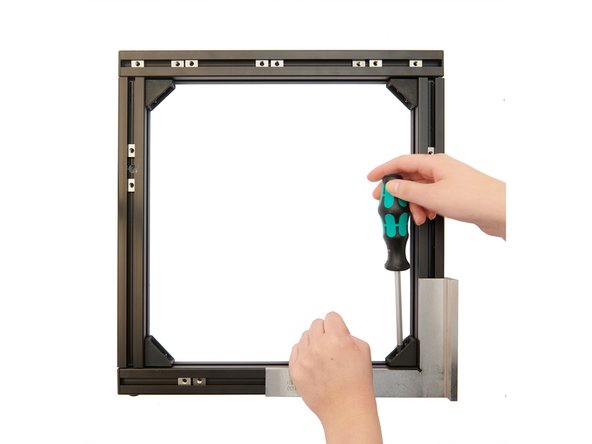

  8. Verwenden Sie einen Anschlagwinkel um sicherzustellen, dass in einer der vier Ecken die beiden Achsen in einem 90° Winkel zueinander stehen.
    • Verwenden Sie einen Anschlagwinkel um sicherzustellen, dass in einer der vier Ecken die beiden Achsen in einem 90° Winkel zueinander stehen.

    • Legen Sie nun den Winkel auf die Profile und ziehen Sie die M6x12mm Zylinderkopfschraube an der x-Achse, im Eckwinkel an.

    • Achten Sie darauf, dass sich der Rahmen beim Anziehen der Schrauben nicht verdreht.

    • Nachdem Sie diesen Schritt an den anderen drei Ecken wiederholt haben, überprüfen Sie noch einmal, ob alle Aluprofile in einem 90° Winkel zueinander stehen.

    • Wenn dies nicht der Fall ist, müssen sie die Profile erneut ausrichten.

  9. Wenn Sie ihren Rahmen erfolgreich ausgerichtet haben, messen Sie mit einer Schieblehre den Abstand zwischen den beiden y-Profilen. Hierbei legen Sie die Schieblehren an den inneren Ecken des Rahmens an.
    • Wenn Sie ihren Rahmen erfolgreich ausgerichtet haben, messen Sie mit einer Schieblehre den Abstand zwischen den beiden y-Profilen.

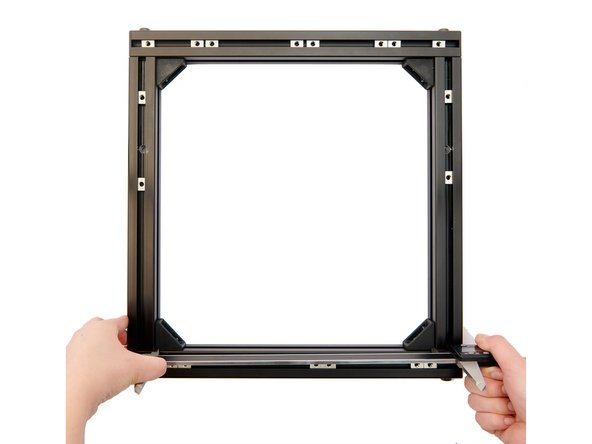

    • Hierbei legen Sie die Schieblehren an den inneren Ecken des Rahmens an.

    • Der Abstand zwischen den beiden y-Profilen muss zwischen 305,00 - 305,50mm liegen.

    • Die ausgemessenen Werte des vorderen und hinteren Teils des Rahmens dürfen keine größere Differenz als 0,05mm aufweisen.

    • Beträgt die Differenz ihrer Werte > 0,05mm, müssen Sie den Rahmen neu ausrichten (siehe Step 10).

    • Wenn die Differenz ihrer Werte < 0,05mm beträgt, ziehen Sie die 4x M8x40mm Zylinderkopfschrauben in den x-Aluprofilen fest.

    • Ziehen Sie bei Bedarf diese vier Schrauben mit einem Drehmomentschlüssel (eingestellt auf 2,5Nm) an.

    • Zur Überprüfung messen Sie nun erneut den Abstand der y-Profile vorne und hinten aus. Wenn diese Werte < 0,05mm betragen, notieren Sie die ausgemessenen Werte für später und fahren Sie mit Step 12 fort. Andernfalls müssen Sie die 4x M8x40 Zylinderkopfschrauben noch einmal lösen und den Rahmen erneut ausrichten (siehe Step 10).

  10. Drehen Sie den Rahmen um und entfernen Sie vorsichtig die Endkappen. Positionieren Sie einen Nutensteine in einer Ecke des Rahmens. Stecken Sie einen L-Winkel auf die Ecke.

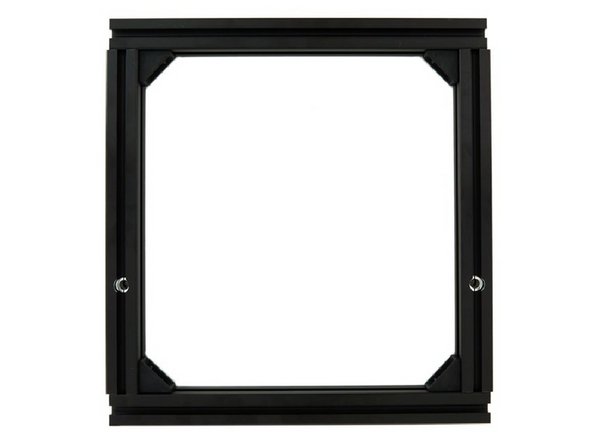

    • Drehen Sie den Rahmen um und entfernen Sie vorsichtig die Endkappen.

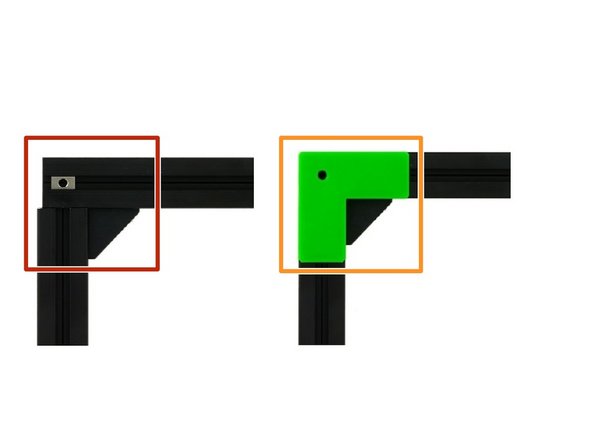

    • Positionieren Sie einen Nutensteine in einer Ecke des Rahmens.

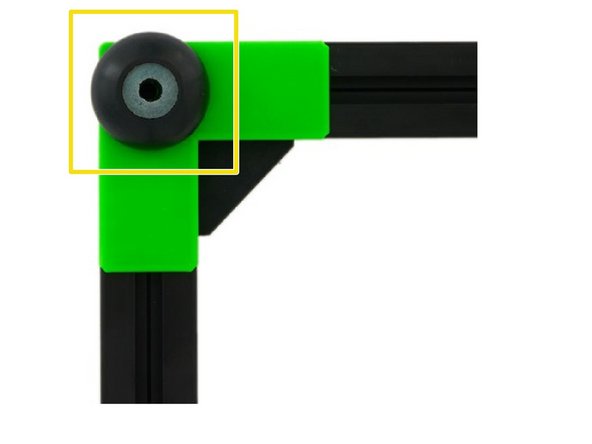

    • Stecken Sie einen L-Winkel auf die Ecke.

    • Legen Sie einen Gummifuß auf den L- Winkel und schrauben Sie diesen mithilfe einer M6x20 Zylinderkopfschraube fest.

    • Wiederholen Sie diese Schritte an den drei übrigen Ecken des Rahmens.

    • Zuletzt bringen Sie die Endkappen an und drehen den Rahmen um.

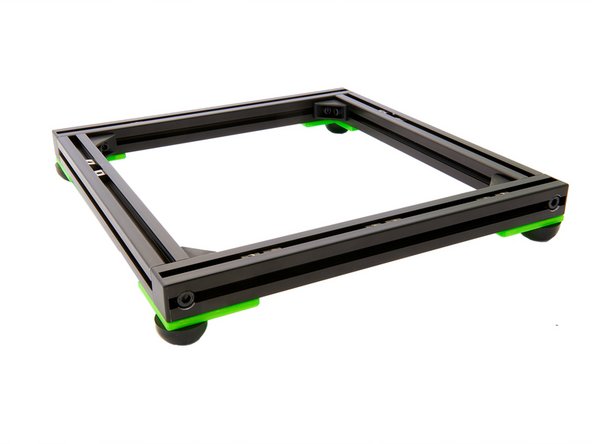

  11. Der Rahmen ist jetzt vollständig zusammengebaut.
