(6) z-Kalibrierungswerkzeug
-
(7) Feuerzeug
-
-
-

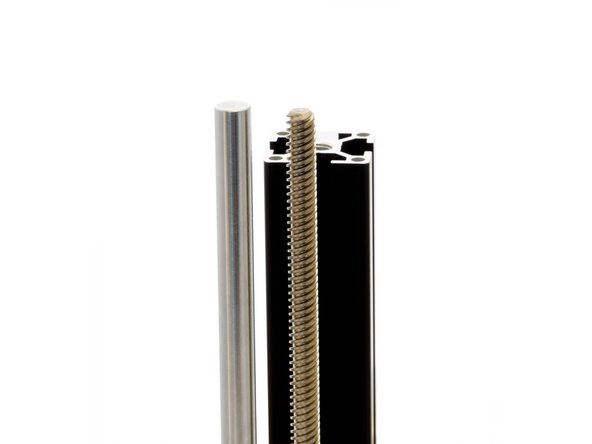

Sie benötigen je nach 3D Drucker Modell andere Aluminiumprofile, Schrittmotoren und Stangen.
-
Für einen Caribou 220 benötigen Sie:
-
(1) 2x 330mm z-Aluprofile (2) 2x 320mm z-Achsen Schrittmotoren 1.8° (3) 2x 322mm z-Stangen
-
Für einen Caribou 320 benötigen Sie:
-
(1) 2x 430mm z-Aluprofile (2) 2x 420mm z-Achsen Schrittmotoren 1.8° (3) 2x 422mm z-Stangen
-
Für einen Caribou 420 benötigen Sie:
-
(1) 2x 530mm z-Aluprofile (2) 2x 520mm z-Achsen Schrittmotoren 1.8° (3) 2x 522mm z-Stangen
-
-
-

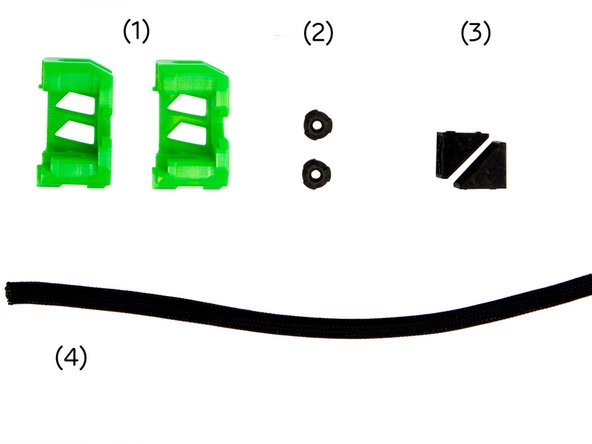

(1) z-Motorhalter, links und rechts
-
(2) 2x Schraubenabdeckung
-
(3) 2x Eckwinkel
-
-
-
-

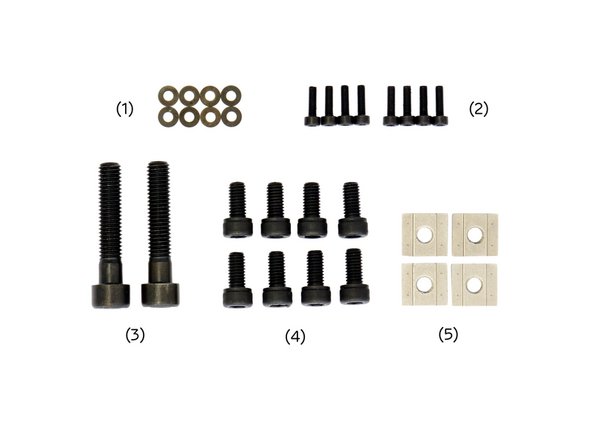

(1) 8x M3 Unterlegscheiben
-
-
-
-
(5) 4x Nutensteine
-
-
-

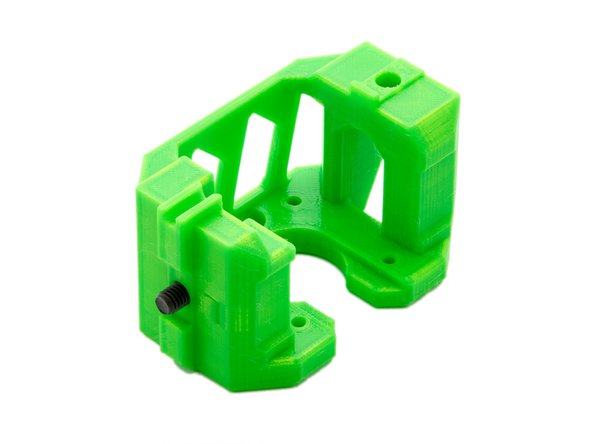

Stecken Sie in die Innenseite des z-Motorhalters eine M6x12mm Zylinderkopfschraube und schrauben Sie von außen an diese lose einen Nutenstein.
-

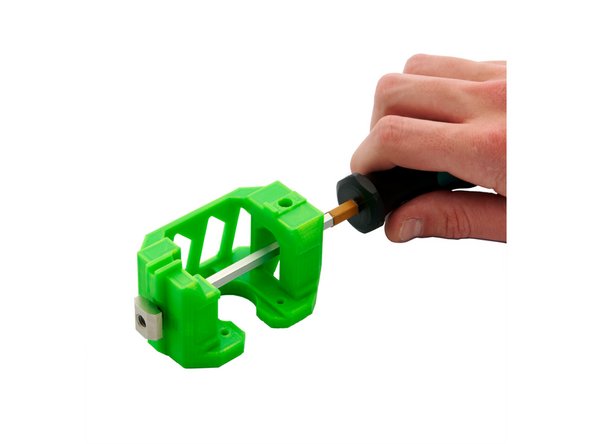

Wiederholen Sie diesen Schritt beim zweiten z-Motorhalter.
-

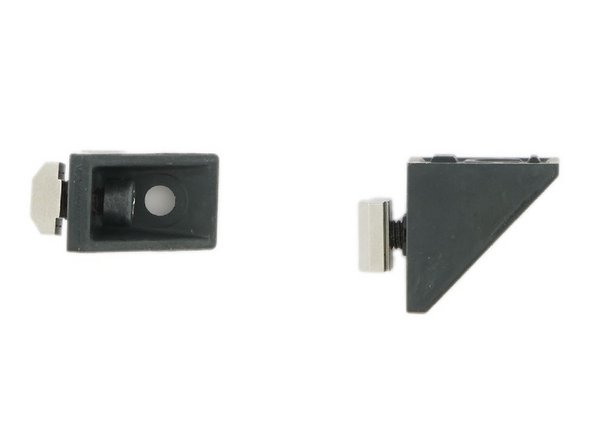

Setzen Sie eine M6x12mm Zylinderkopfschraube in eine der beiden Bohrungen des Eckwinkels und schrauben Sie einen Nutenstein lose darauf.
-
Wiederholen Sie diesen Schritt beim zweiten Eckwinkel.
-
-
-

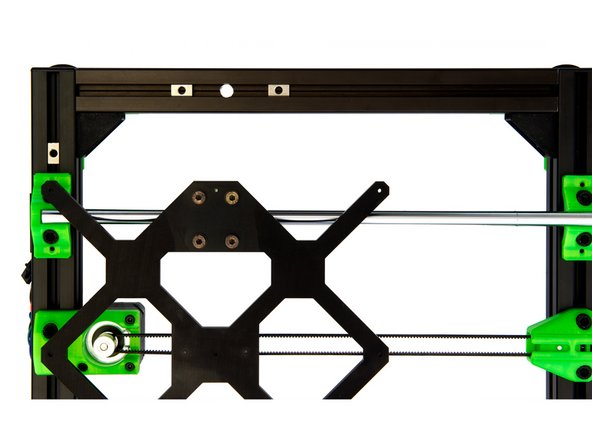

Alle folgenden Schritte an beiden Seiten des Rahmens anwenden.
-

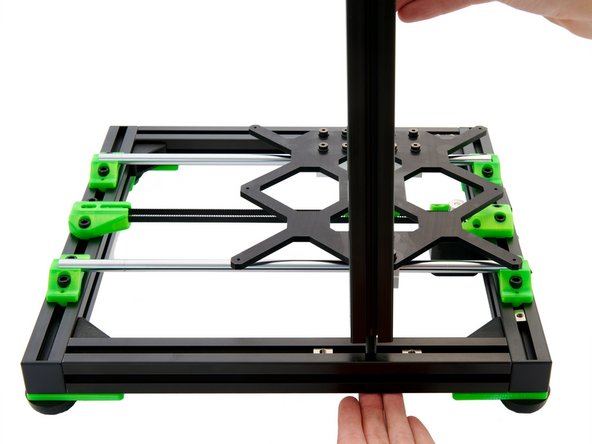

Richten Sie die Nutensteine und den y-Schlitten aus (siehe Bild 1). Achten Sie dabei darauf, dass sich in den y-Aluprofilen jeweils ein Nutenstein vor der Bohrung und einer dahinter befindet.
-
Setzen Sie Ihr z-Profil über die Bohrung im y-Profil und befestigen Sie diese von unten mit einer M8x40mm Zylinderkopfschraube.
-
Nach dem Festdrehen lösen Sie die M8x40mm Zylinderkopfschraube gerade so viel, dass sich das Profil noch leicht in alle Richtungen bewegen lässt.
-
-
-

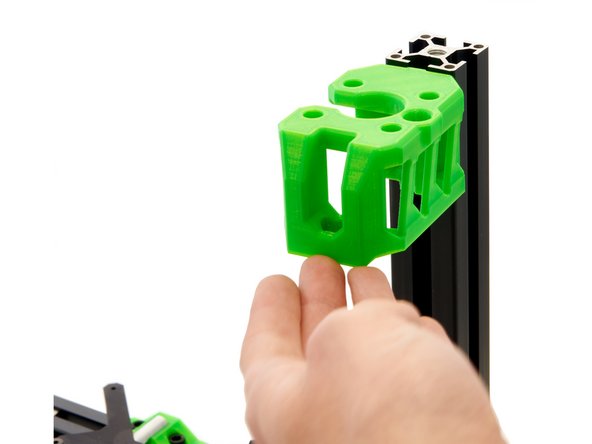

Schieben Sie den z-Motorhalter (Öffnung muss nach innen zeigen) in den vorderen Schlitz des z-Profils. Drücken Sie dann den z-Motorhalter auf das y-Aluprofil, sodass er gerade auf diesem aufliegt.
-

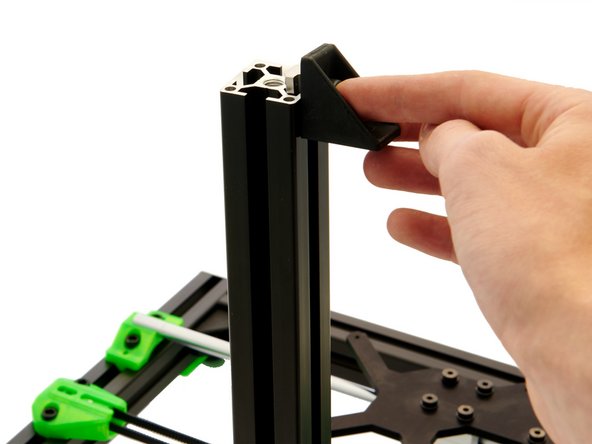

Schieben Sie einen Eckwinkel in den hinteren Schlitz des z-Profils.
-
-
-
Drücken Sie das z-Profil auf die Oberfläche des y-Profils, sodass der Eckwinkel gerade darauf aufliegt.
-

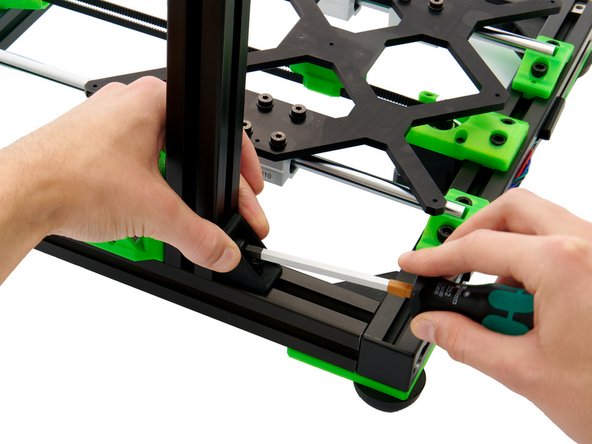

Positionieren Sie die 2x Nutensteine im y-Profil unter der Öffnung im z-Motorhalter und unter der Bohrung im Eckwinkel.
-

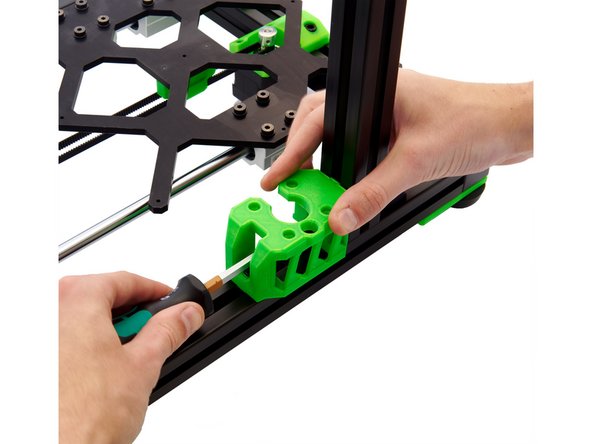

Nun ziehen Sie die zuvor angebrachten M6x12mm Zylinderkopfschrauben an z-Motorhalter und Eckwinkel an.
-
-
-
Legen Sie nun das z-Kalibrierungswerkzeug auf den hinteren Teil des x-Profils und schieben Sie das z-Profil soweit dagegen, bis es das Werkzeug berührt.
-

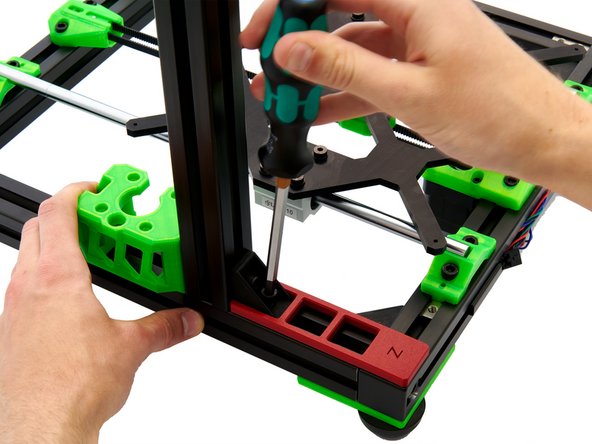

Nehmen Sie 2x M6x12mm Zylinderkopfschrauben und schrauben Sie diese lose in die 2x Nutensteine.
-

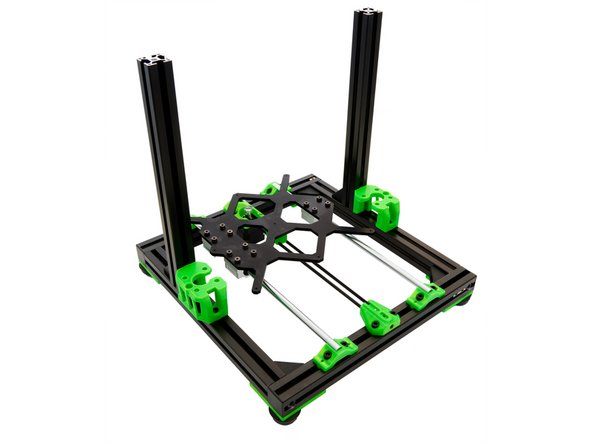

Befestigen Sie nun die M6x12mm Zylinderkopfschraube am Eckwinkel und die M8x40mm Zylinderkopfschrauben.
-
Die M6x12mm Zylinderkopfschraube am z-Motorhalter bleibt vorerst lose.
-
Wiederholen Sie die Steps 6 und 7 nun für die andere Seite des Rahmens.
-
-
-
Zuerst müssen Sie zwischen rechtem und linkem z-Schrittmotor unterscheiden. Der rechte z-Schrittmotor hat ein langes Kabel und der linke hat ein kurzes Kabel.
-

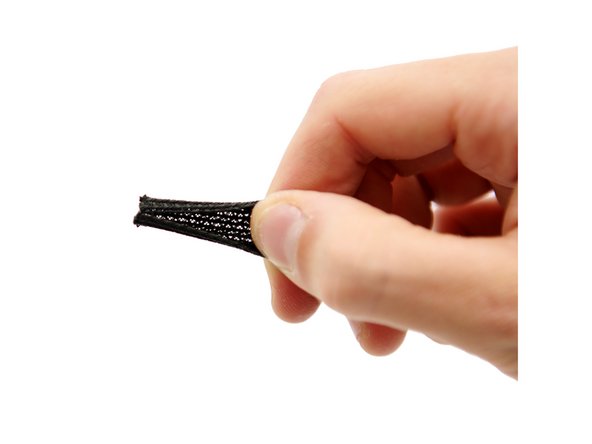

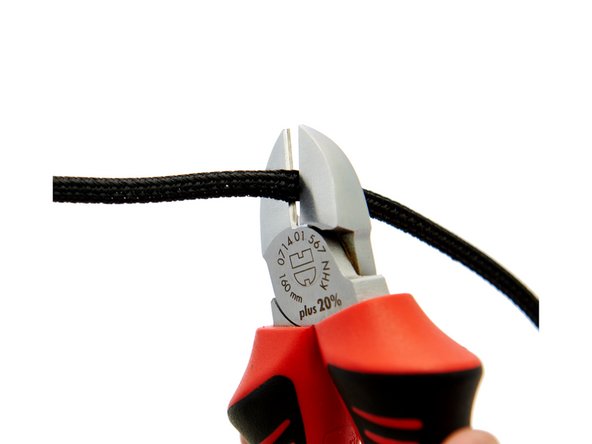

Schneiden Sie von Ihrem Techflex-Schlauch (3,2mm Durchmesser) 15cm und 60cm ab und verstauen Sie die restlichen 25cm für später, da sie diese in Anleitung 10. Verkabelung der Motoren und des Netzteils brauchen werden.
-

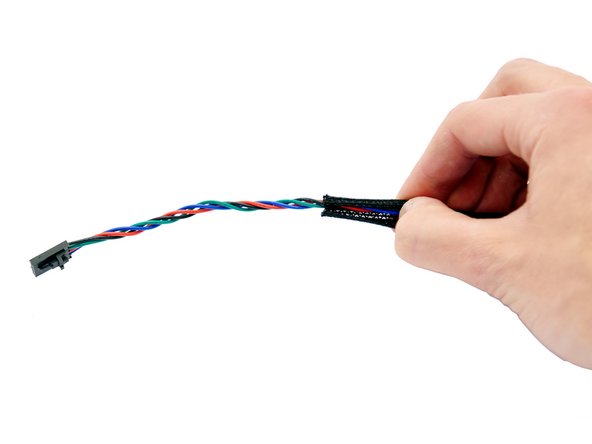

Die beiden Enden des Techflex-Schlauchs werden mit einem Feuerzeug kurz erwärmt.
-
Schieben Sie nun das Motorkabel des linken z-Schrittmotors durch den 15cm langen Techflex-Schlauch und das Motorkabel des rechten z-Schrittmotors durch den 60cm langen Techflex-Schlauch.
-
-
-

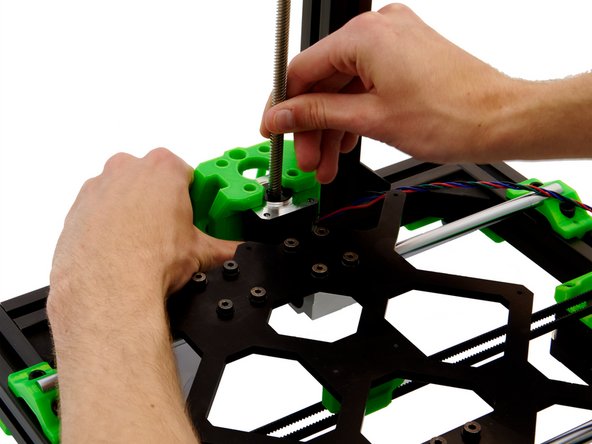

Entfernen Sie zuerst die POM-Muttern von den beiden z-Schrittmotoren und legen Sie sie für die Anleitung 12. Bau der x-Achse zurück.
-

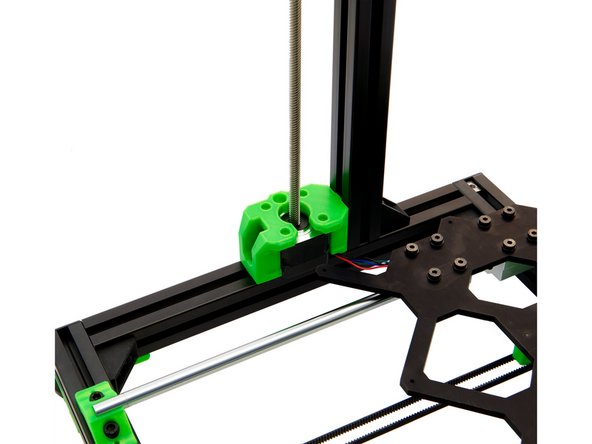

Platzieren Sie den z-Schrittmotor neben dem z-Motorhalter. Das Kabel soll nach hinten ausgerichtet sein.
-

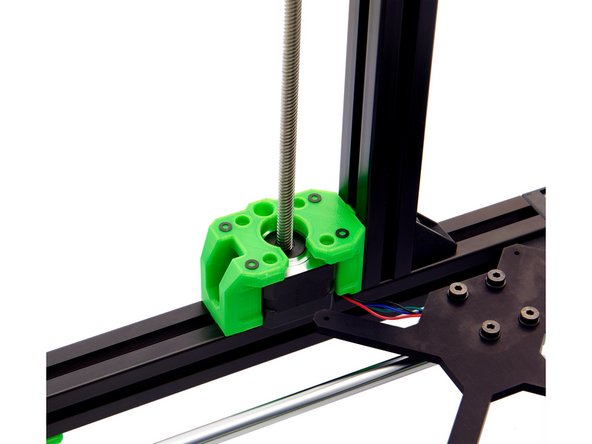

Schieben Sie den z-Schrittmotor vorsichtig in den z-Motorhalter und achten Sie darauf, dass die Kabel nicht eingeklemmt werden.
-
Drücken Sie den z-Schrittmotor von unten hoch bis dieser einrastet.
-
Setzen Sie in den z-Motorhalter 4x M3 Unterlegscheiben .
-
-
-
Schrauben Sie dann den z-Schrittmotor mit 4x M3x10mm Zylinderkopfschrauben daran fest.
-

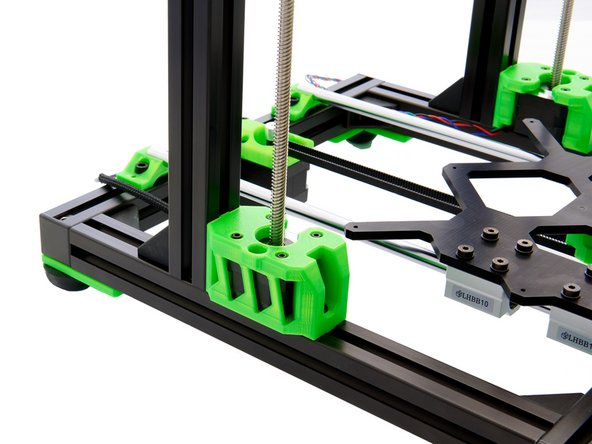

Achten Sie darauf, dass der z-Schrittmotor komplett gerade sitzt.
-

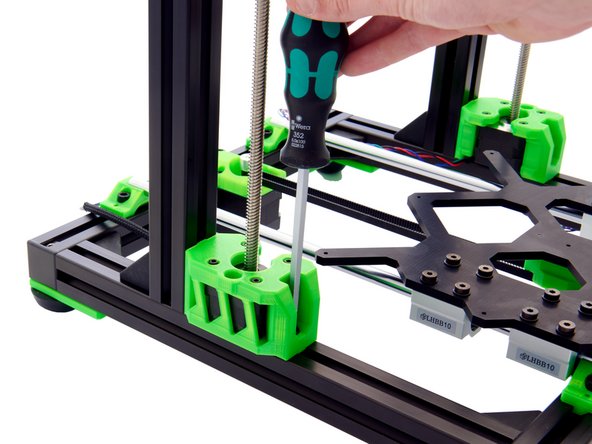

Schieben Sie nun das Techflex an den Kabeln des z-Schrittmotors so weit in den z-Motorhalter hinein wie mögich.
-
Jetzt ziehen Sie die M6x12mm Zylinderkopfschraube, an der y-Achse, am z-Motorhalter an.
-
-
-

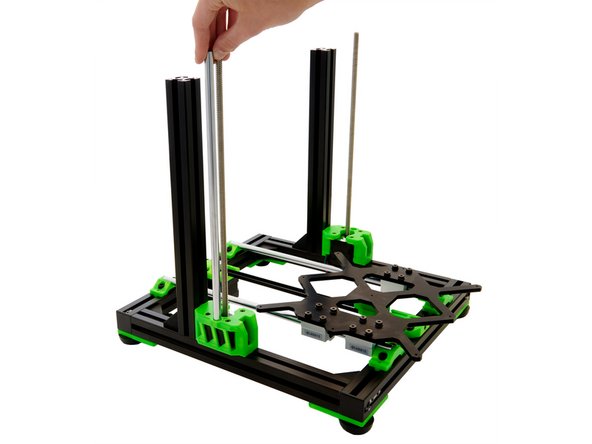

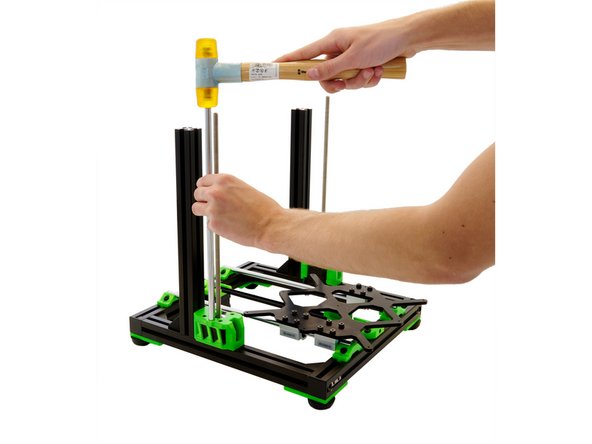

Setzen Sie nun eine z-Stange auf das Loch neben dem z-Schrittmotor am z-Motorhalter. Klopfen Sie die z-Stange mit einem Hammer vorsichtig gerade ein.
-
-
-

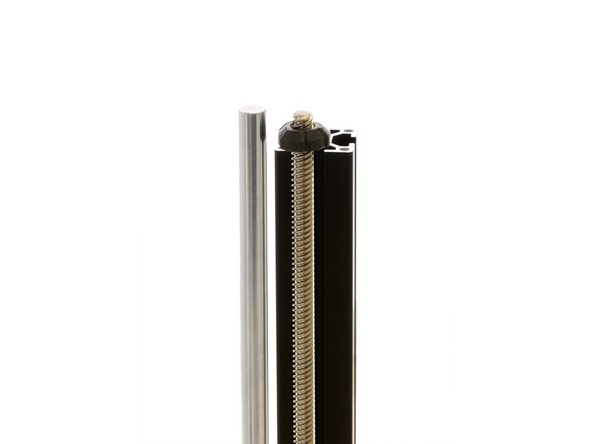

Drehen Sie nun die Motorabdeckung auf den z-Schrittmotor bis sie fast unten ist.
-

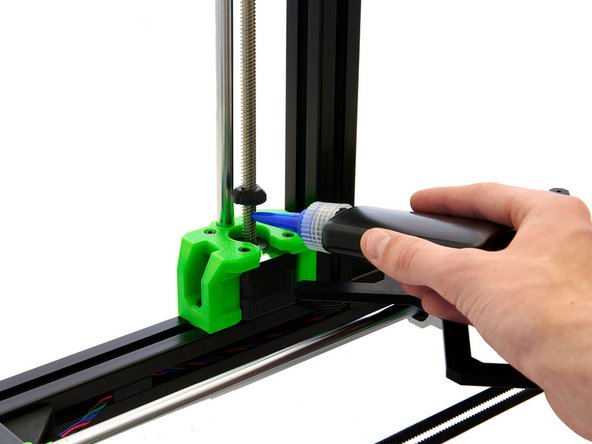

Ganz unten geben Sie dann einen Tropfen Schraubensicherung auf die Spindel und drehen die Motorabdeckung darüber. Diese sollte etwa 1mm über dem Motor stehen.
-

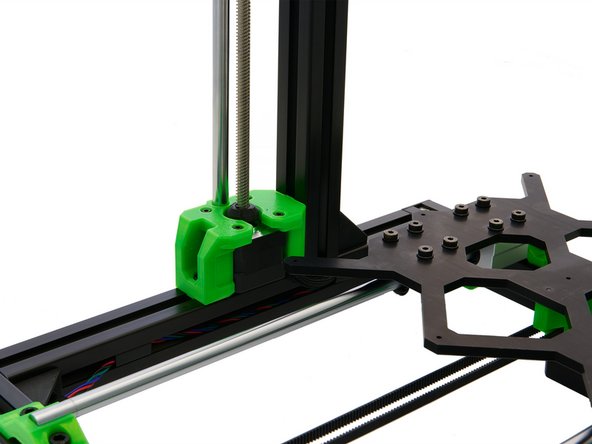

Kontrollieren Sie regelmäßig, ob die Abdeckung richtig sitzt. Sie darf nicht auf dem Motor aufsitzen, da sieser sonst blockiert wird.
-
-
-

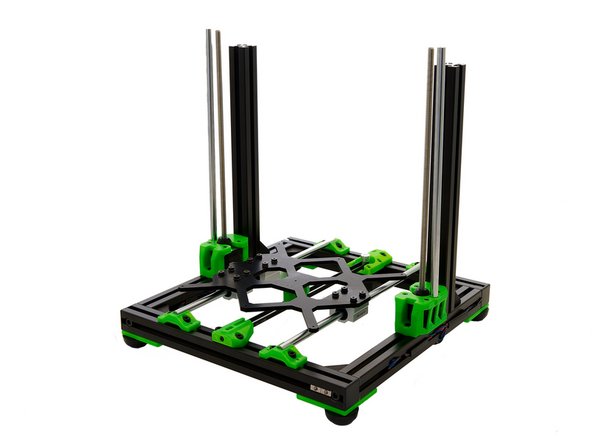

Die z-Achse ist nun vollständig eingebaut.
-
Fahren Sie mit Anleitung 06. Bau der Einsy Box fort.
-
