06. Einbau der Duet Box und des Netzteils

Written By: Sarah Briel (and one other contributor)
  • Comments: 0
  • Favorites: 0

Difficulty

Moderate

Steps

6

Time Required

Suggest a time??

Sections

1

Flags

0

Quiz

0

  1. Edit

  2. (1) Zusammengebaute Einsy Box (siehe Anleitung 05. Bau einer Einsy Box)
    Edit

  3. Zuerst muss der Techflex-Schlauch auf eine Länge von 42cm gekürzt werden. Beide Schlauchenden werden mit einem Feuerzeug kurz erwärmt. Schieben Sie nun das Netzteilkabel durch den Techflex-Schlauch. Schieben Sie den Schlauch etwa ein 1cm in das Netzteil hinein.

    • Zuerst muss der Techflex-Schlauch auf eine Länge von 42cm gekürzt werden. Beide Schlauchenden werden mit einem Feuerzeug kurz erwärmt.

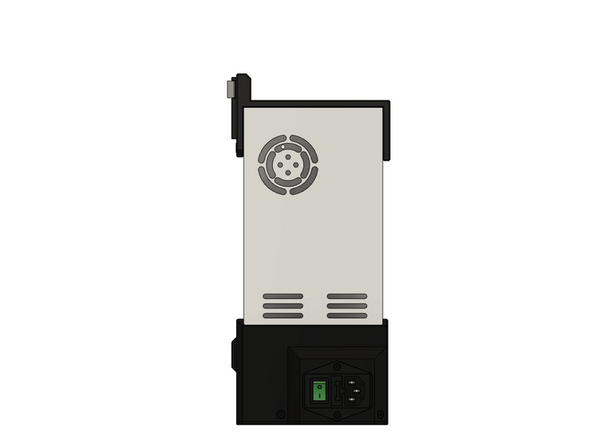

    • Schieben Sie nun das Netzteilkabel durch den Techflex-Schlauch. Schieben Sie den Schlauch etwa ein 1cm in das Netzteil hinein.

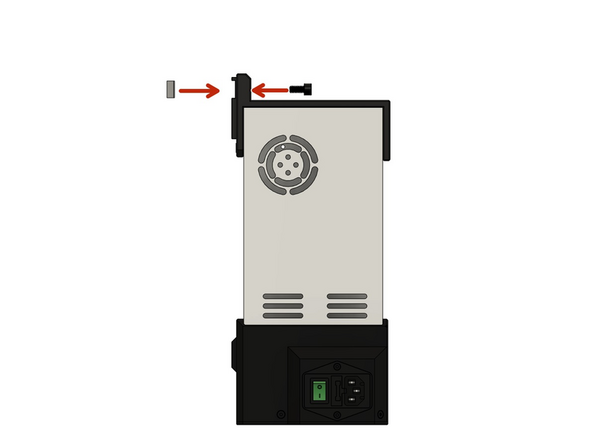

    • Durch die PSU Halterung wird eine M6x12mm Zylinderkopfschraube gesteckt und von der anderen Seite mit einem Nutenstein lose befestigt.

    Edit

  4. Das Netzteil wird auf der rechten Seite des Druckers, mithilfe des eben angebrachten Nutensteins, befestigt. Dieser wird in den hinteren Schlitz des rechten z-Profils geschoben. Wenn das Netzteil eben auf dem Rahmen aufliegt, kann die M6x12mm Zylinderkopfschraube an der Meanwell Halterung angezogen werden. Nun müssen Sie den verbliebenen Nutenstein im hinteren x-Aluprofil auf das Loch auf der Unterseite des Netzteils ausrichten. In dieses Loch setzen Sie ebenfalls eine M6x12mm Zylinderkopfschraube , die Sie anschließend festziehen.

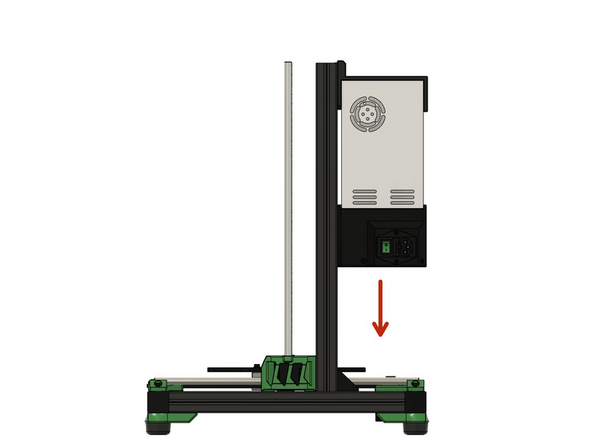

    • Das Netzteil wird auf der rechten Seite des Druckers, mithilfe des eben angebrachten Nutensteins, befestigt. Dieser wird in den hinteren Schlitz des rechten z-Profils geschoben.

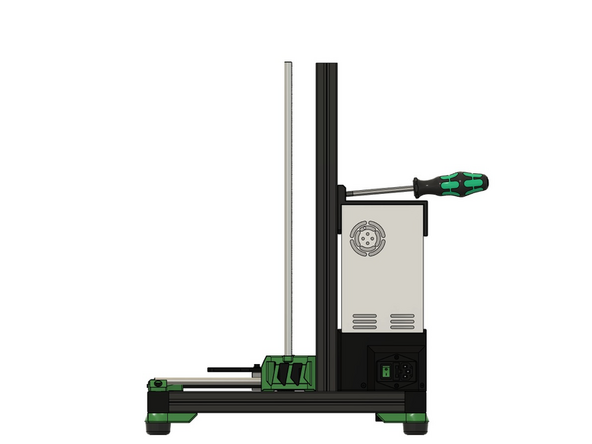

    • Wenn das Netzteil eben auf dem Rahmen aufliegt, kann die M6x12mm Zylinderkopfschraube an der Meanwell Halterung angezogen werden.

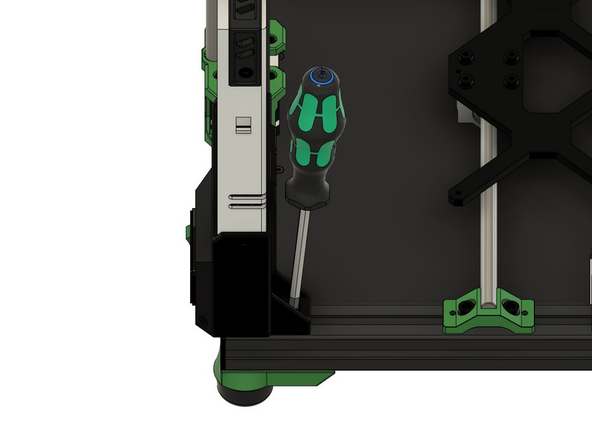

    • Nun müssen Sie den verbliebenen Nutenstein im hinteren x-Aluprofil auf das Loch auf der Unterseite des Netzteils ausrichten. In dieses Loch setzen Sie ebenfalls eine M6x12mm Zylinderkopfschraube , die Sie anschließend festziehen.

    • Der Anschluss am Duet Board folgt in einer späteren Anleitung.

    Edit

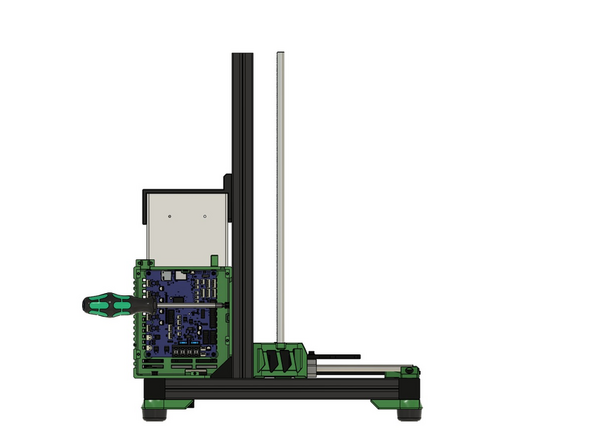

  5. Die Duet Box wird auf der linken Seite des Druckers, mithilfe des eben angebrachten Nutensteins, befestigt. Dieser wird in den hinteren Schlitz der linken z-Achse geschoben. Nun müssen Sie den verbliebenen Nutenstein im hinteren x-Aluprofil auf das Loch auf der Unterseite der Duet Box ausrichten. In dieses Loch setzen Sie eine M6x12mm Zylinderkopfschraube und ziehen diese dann an. Dazu kann es hilfreich die Endkappe zu entfernen. Diese muss nach dem Anziehen der Schrauben wieder aufgesteckt werden.

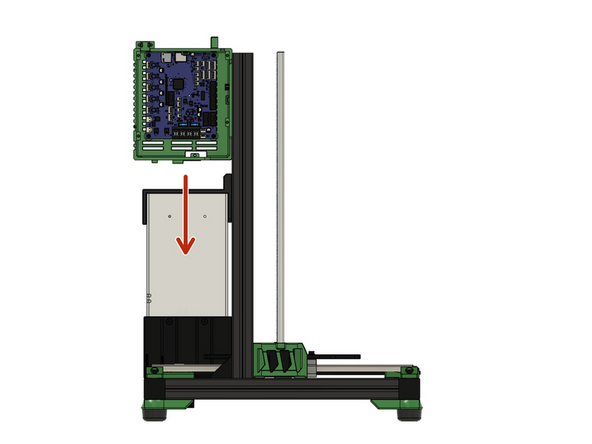

    • Die Duet Box wird auf der linken Seite des Druckers, mithilfe des eben angebrachten Nutensteins, befestigt. Dieser wird in den hinteren Schlitz der linken z-Achse geschoben.

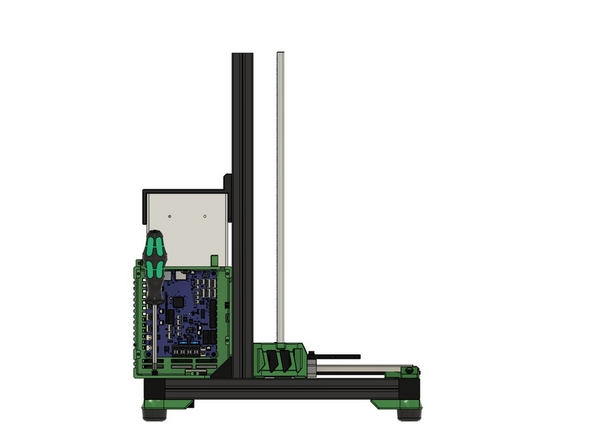

    • Nun müssen Sie den verbliebenen Nutenstein im hinteren x-Aluprofil auf das Loch auf der Unterseite der Duet Box ausrichten. In dieses Loch setzen Sie eine M6x12mm Zylinderkopfschraube und ziehen diese dann an.

    • Dazu kann es hilfreich die Endkappe zu entfernen. Diese muss nach dem Anziehen der Schrauben wieder aufgesteckt werden.

    • Wenn die Duet Box eben auf dem Rahmen aufliegt, kann die M6x12mm Zylinderkopfschraube am z-Aluprofil angezogen werden.

    Edit

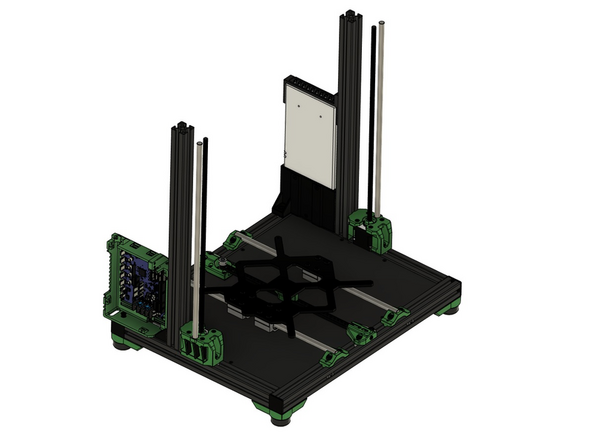

  6. Die Duet Box und das Netzteil sind nun vollständig eingebaut.
