Introduction

Fahren Sie mit dieser Anleitung 07. Bau eines Netzteils fort, wenn Sie ein nicht zusammengebautes Netzteil haben. Wenn Ihr Netzteil bereits zusammengebaut ist, fahren Sie mit Anleitung 08. Einbau der Einsy Box und des Netzteils fort.

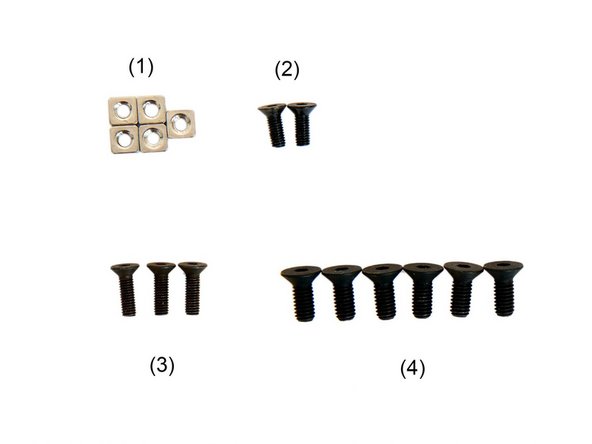

  1. (1) Meanwell-Netzteil
  2. Stecken Sie 2x M3 Vierkantmuttern in die dafür vorgesehenen Halterungen auf der Innenseite des Meanwell-Gehäuses. Schieben Sie die Kabel des Netzschalters von außen in das Meanwell-Gehäuse. Achten Sie auf die Ausrichtung des Schalters auf den Bildern.

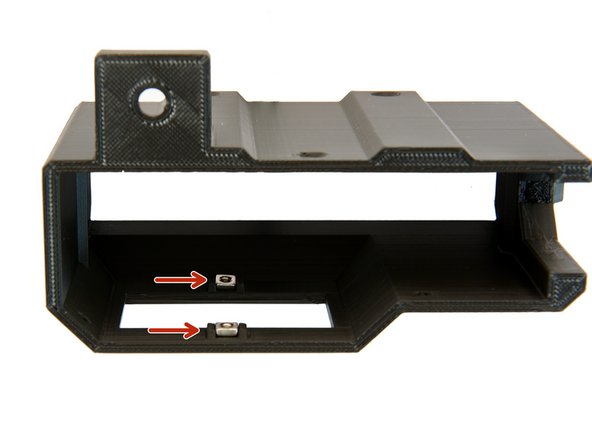

    • Stecken Sie 2x M3 Vierkantmuttern in die dafür vorgesehenen Halterungen auf der Innenseite des Meanwell-Gehäuses.

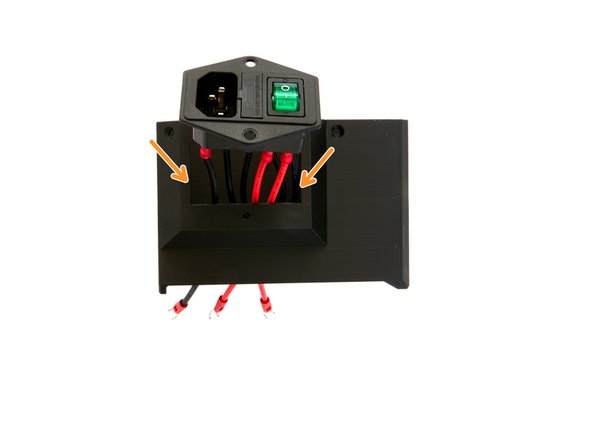

    • Schieben Sie die Kabel des Netzschalters von außen in das Meanwell-Gehäuse.

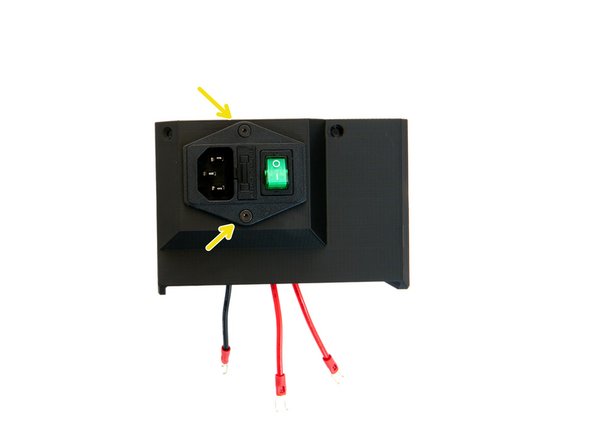

    • Achten Sie auf die Ausrichtung des Schalters auf den Bildern.

    • Verwenden Sie 2x M3x8mm Senkkopfschrauben zur Befestigung des Netzschalters.

  3. Lösen Sie die ersten drei Schrauben von rechts nach links (L, N und Masse). Befestigen Sie das schwarze Kabel an Masse... ... und die beiden roten Kabel an L und N (die Reihenfolge der roten Kabel ist irrelevant).

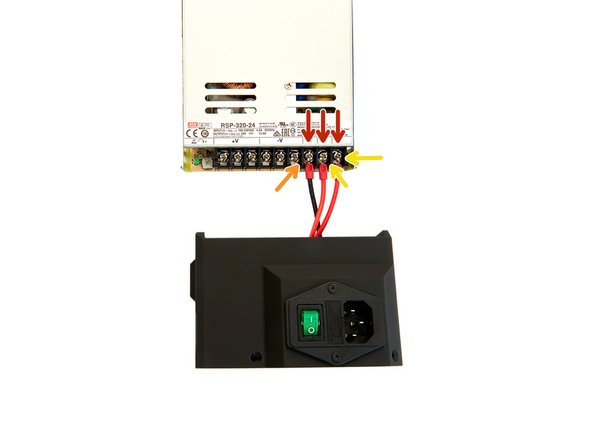

    • Lösen Sie die ersten drei Schrauben von rechts nach links (L, N und Masse).

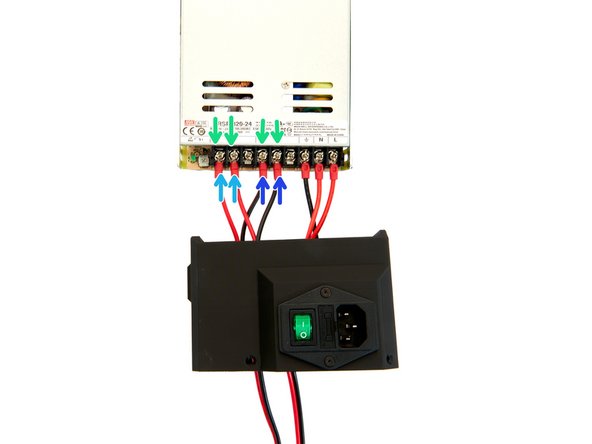

    • Befestigen Sie das schwarze Kabel an Masse...

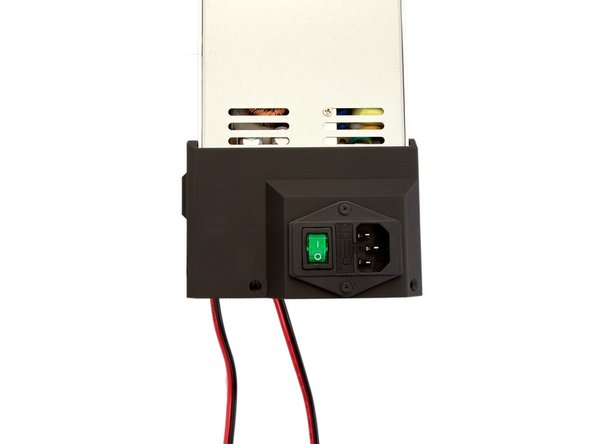

    • ... und die beiden roten Kabel an L und N (die Reihenfolge der roten Kabel ist irrelevant).

    • Lösen Sie jeweils zwei Schrauben an +V und -V.

    • Befestigen Sie die beiden roten Netzteilkabel an +V...

    • ... und die beiden schwarzen an -V.

    • Es ist wichtig, dass Sie das Meanwell korrekt verkabeln, da es sonst zu einem Kurzschluss kommen kann.

    • Schieben Sie das Netzteil und das Gehäuse zusammen.

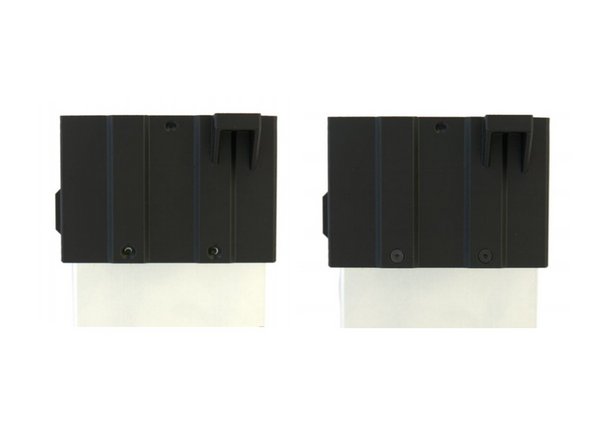

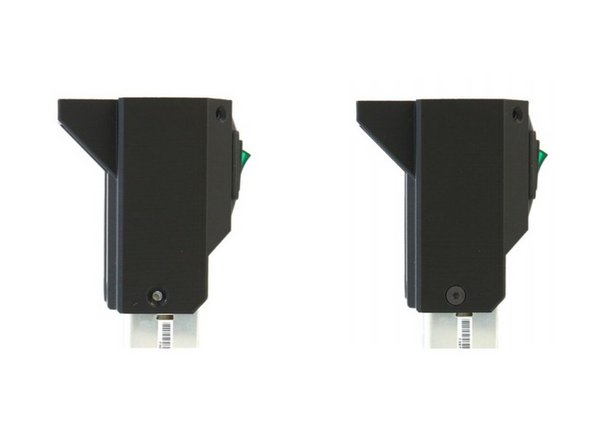

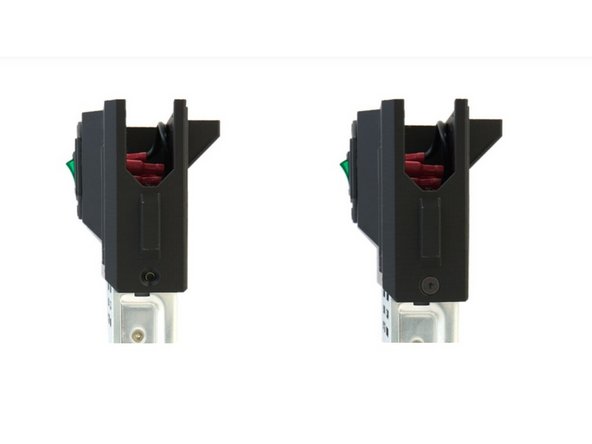

  4. Mit 4x M4x10mm Senkkopfschrauben wird das Meanwell-Gehäuse an den Seiten (Bild 1,2) und der Rückseite (Bild 3) am Meanwell verschraubt. Mit 4x M4x10mm Senkkopfschrauben wird das Meanwell-Gehäuse an den Seiten (Bild 1,2) und der Rückseite (Bild 3) am Meanwell verschraubt. Mit 4x M4x10mm Senkkopfschrauben wird das Meanwell-Gehäuse an den Seiten (Bild 1,2) und der Rückseite (Bild 3) am Meanwell verschraubt.
    • Mit 4x M4x10mm Senkkopfschrauben wird das Meanwell-Gehäuse an den Seiten (Bild 1,2) und der Rückseite (Bild 3) am Meanwell verschraubt.

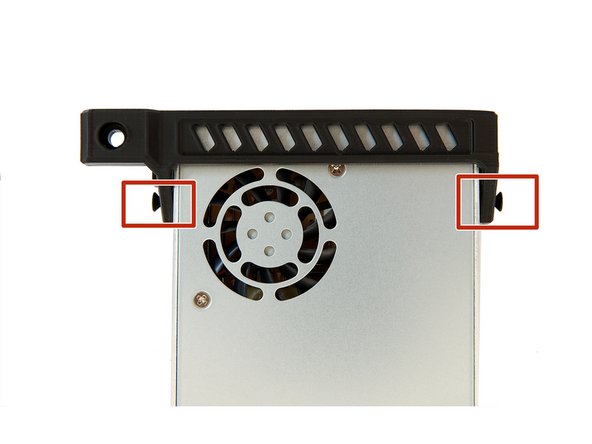

  5. Mit 2x M4x10mm Senkkopfschrauben wird die Meanwell-Halterung an der Oberseite des Netzteils montiert.
    • Mit 2x M4x10mm Senkkopfschrauben wird die Meanwell-Halterung an der Oberseite des Netzteils montiert.

  6. Stecken Sie 3x M3 Vierkantmuttern in den Meanwell-Gehäuseboden. Schieben Sie die Quadratmuttern z.B. mit einem Schlitzschraubendreher bis zum Ende der Schlitze. Schieben Sie die Kabel durch die Öffnung im Meanwell-Gehäuseboden.

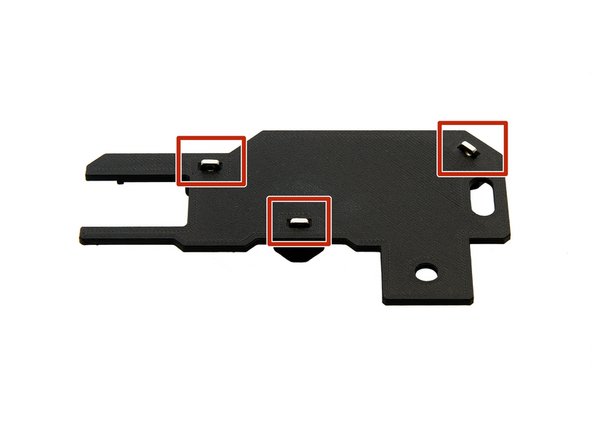

    • Stecken Sie 3x M3 Vierkantmuttern in den Meanwell-Gehäuseboden.

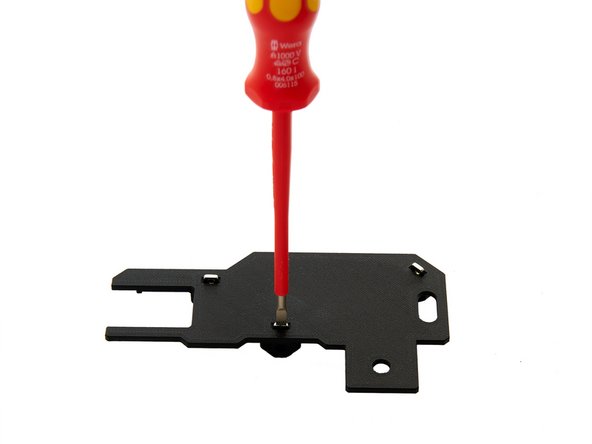

    • Schieben Sie die Quadratmuttern z.B. mit einem Schlitzschraubendreher bis zum Ende der Schlitze.

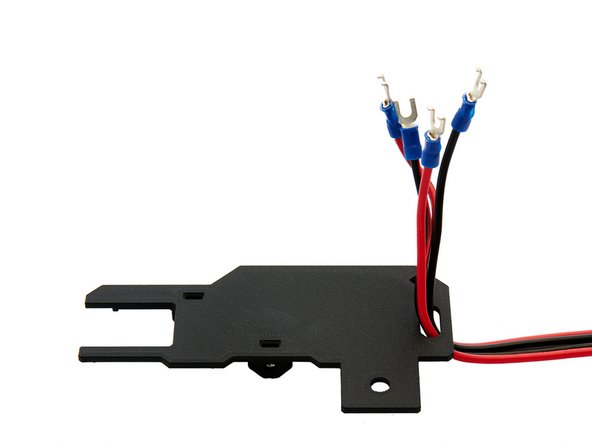

    • Schieben Sie die Kabel durch die Öffnung im Meanwell-Gehäuseboden.

  7. Stecken Sie die Bodenplate auf das Gehäuse des Netzteils. Verwenden Sie 3x M3x10mm Senkkopfschrauben, um den Meanwell-Gehäuseboden an das Meanwell-Gehäuse zu schrauben. Verwenden Sie 3x M3x10mm Senkkopfschrauben, um den Meanwell-Gehäuseboden an das Meanwell-Gehäuse zu schrauben.

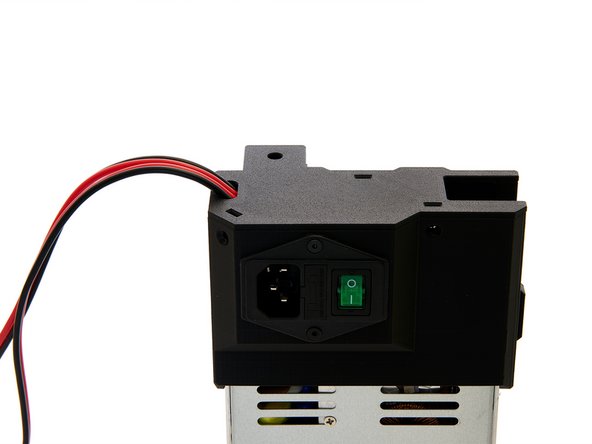

    • Stecken Sie die Bodenplate auf das Gehäuse des Netzteils.

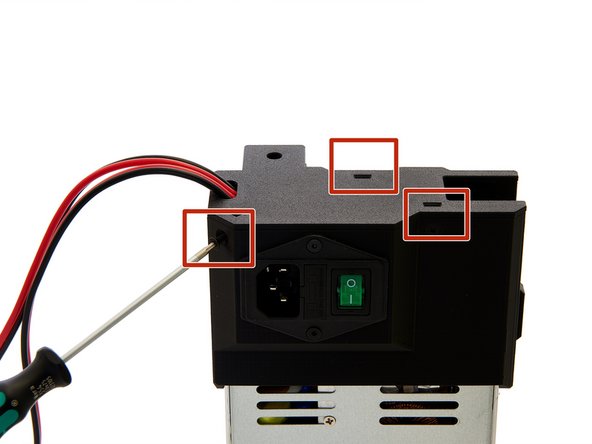

    • Verwenden Sie 3x M3x10mm Senkkopfschrauben, um den Meanwell-Gehäuseboden an das Meanwell-Gehäuse zu schrauben.

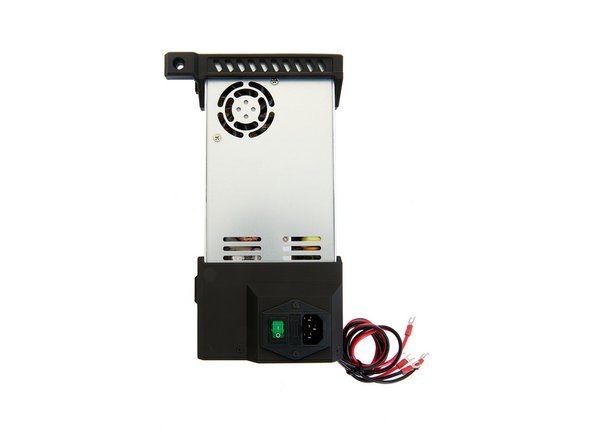

  8. Das Netzteil ist nun vollständig zusammengebaut.
