(2) Seitenschneider
-
(3) Skalpell
-
(4) Feuerzeug
-
-
-
-
(2) PanelDue Abdeckung
-
(3) Techflex Schlauch (3,2mm Durchmesser) (nicht dargestellt)
-
(4) Nutabdeckung (nicht dargestellt)
-
(5) 5x M3x6mm Zylinderkopfschrauben
-
-
-
-

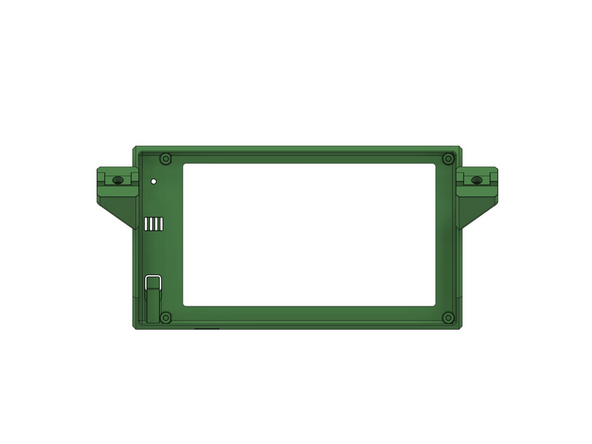

Entfernen Sie zuerst die Schutzfolie vom PanelDue, da sie bei einem bereits zusammengebauten PanelDue nicht mehr entfernt werden kann.
-

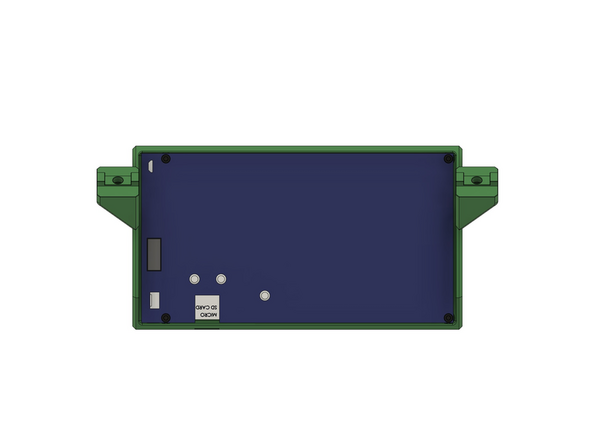

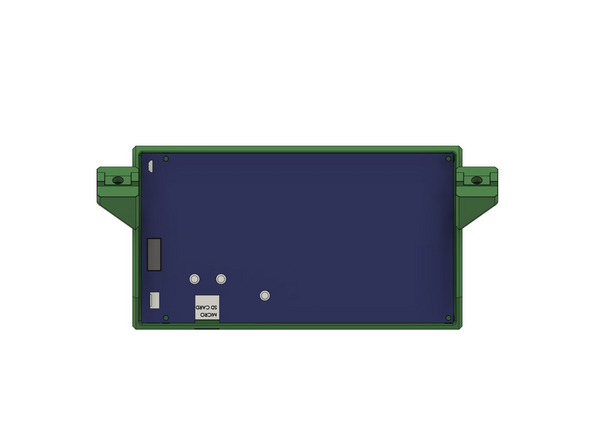

Legen Sie das PanelDue in die Abdeckung und schrauben Sie dieses mit 5x M3x6mm Zylinderkopfschrauben daran fest.
-
-
-
Zuerst muss der Techflex-Schlauch auf eine Länge von 50cm gekürzt werden. Beide Schlauchenden werden mit einem Feuerzeug kurz erwärmt.
-
Schieben Sie nun das Kabel des PanelDue durch den Techflex-Schlauch.
-

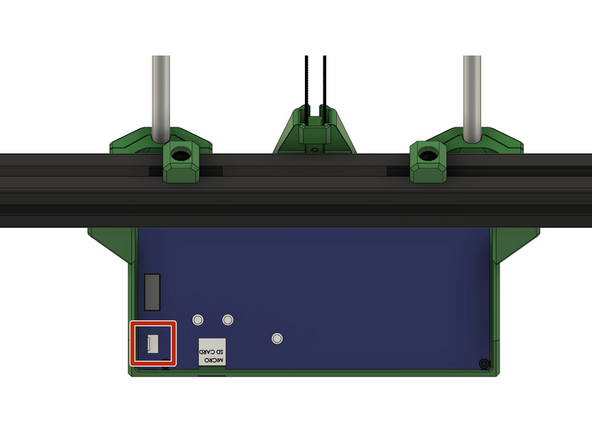

Stecken Sie das Kabel nun in den dazugehörigen Anschluss an der Rückseite des PanelDue.
-
-
-

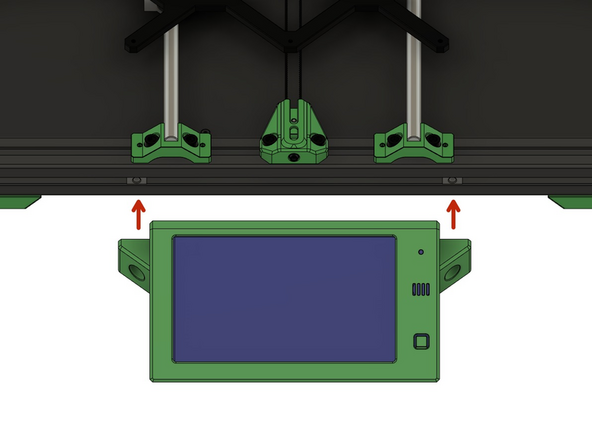

Stecken Sie die Abdeckung in das x-Profil, so dass die 2x Nutensteine, die sich im vorderen Schlitz des vorderen x-Profils befinden, mit den Löchern in der PanelDue Abdeckung übereinstimmen.
-

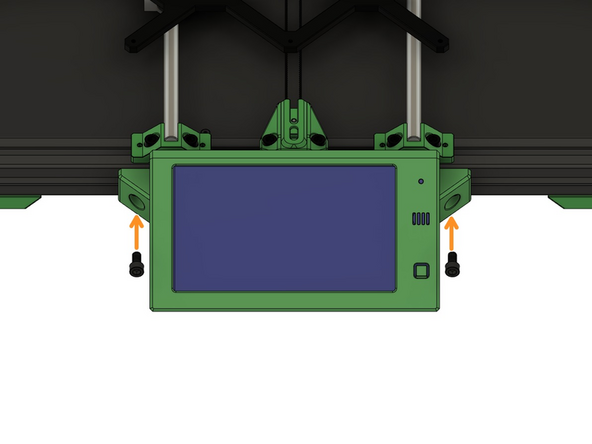

Schrauben Sie die Abdeckung mit 2x M6x12mm Zylinderkopfschrauben fest.
-
-
-

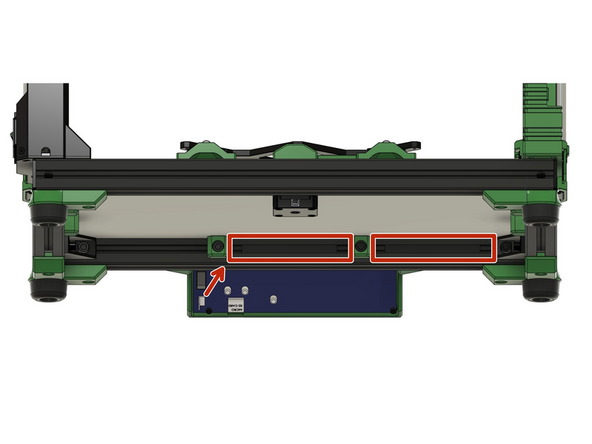

Legen Sie das Kabel in den hinteren Schlitz des vorderen x-Aluprofils und befestigen Sie es mit 2x 9cm langen Nutabdeckungen.
-

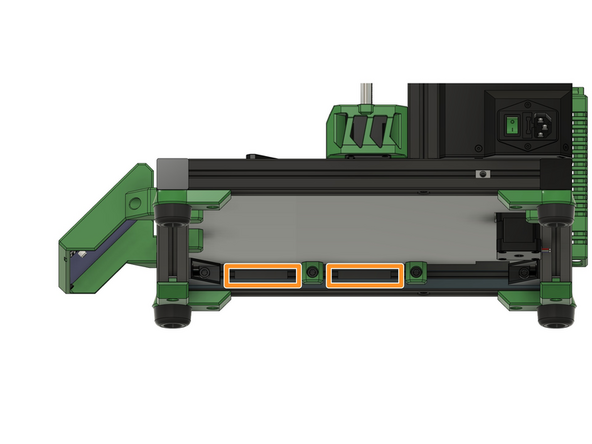

Führen Sie das Kabel weiter durch den rechten Schlitz im linken y-Aluprofil und befestigen Sie es mit 2x 5cm langen Nutabdeckungen.
-
Der Anschluss am Duet Board folgt in einer späteren Anleitung.
-
-
-

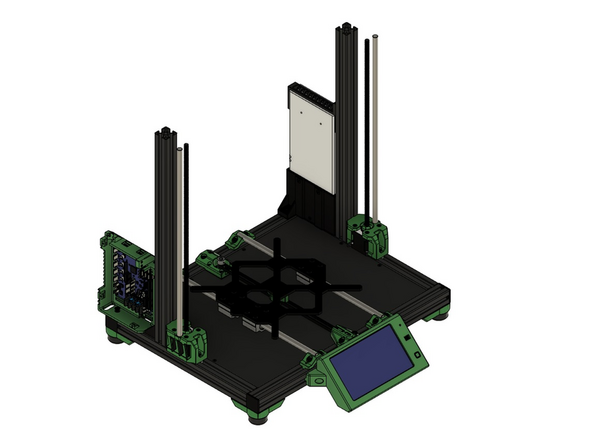

Das PanelDue ist nun vollständig eingebaut.
-
Fahren sie mit Anleitung 08. Einbau des Heizbetts und der y-Kette fort.
-
