Introduction
Diese Anleitung ist noch in Arbeit. Fehlende Bilder werden so bald wie möglich hochgeladen.
-
-
-
(2) Seitenschneider
-
(3) Skalpell
-
(4) Feuerzeug
-
-
-
(1) Zusammengebaute Duet Box (siehe Anleitung 06. Bau der Duet Box)
-
(2) Zusammengebautes Netzteil (07. Bau des Netzteils)
-
-
(4) 2x Nutensteine
-
-
-
-
Durch die Duet Box wird eine M6x12mm Zylinderkopfschraube gesteckt und von außen mit einem Nutenstein lose befestigt.
-
Die Duet Box wird auf der linken Seite des Druckers, mithilfe des eben angebrachten Nutensteins, befestigt. Dieser wird in den hinteren Schlitz der linken z-Achse geschoben.
-
-
-
-
Caribou 220: 50cm
-
Caribou 320: 60cm
-
Caribou 420: 70cm
-
(2) Nutabdeckung
-
Caribou 220: 15cm und 10cm
-
Caribou 320: 25cm und 10cm
-
Caribou 420: 35cm und 10cm
-
-
-
Schneiden Sie Ihren Techflex-Schlauch und Ihre Nutabdeckung, mithilfe von einem Knipex und einem Skalpell, so zu, dass die Längen zu Ihrem Drucker Modell passen (siehe Step 5).
-
Die beiden Enden des Techflex-Schlauchs werden mit einem Feuerzeug kurz erwärmt.
-
Schieben Sie das Kabel des Panel Due durch den Techlflex-Schlauch.
-
Durch die Duet Box wird eine M6x12mm Zylinderkopfschraube gesteckt und von außen mit einem Nutenstein lose befestigt.
-
Die Duet Box wird auf der linken Seite des Druckers, mithilfe des eben angebrachten Nutensteins, befestigt. Dieser wird in den hinteren Schlitz der linken z-Achse geschoben.
-
Das Kabel wird durch die Aussparung an der rechten Seite, in die Duet Box, geführt.
-
Führen Sie das Kabel durch den hinteren Schlitz des linken z-Profils und fixieren Sie es mit der längeren Nutabdeckung.
-
Die restlichen 10cm der Nutabdeckung werden später in Manual 18. Bau und Einbau des PanelDue (oben) benötigt.
-
-
-
Nun müssen Sie den verbliebenen Nutenstein im hinteren x-Aluprofil auf das Loch auf der Unterseite der Duet Box ausrichten. In dieses Loch setzen Sie eine M6x12mm Zylinderkopfschraube und ziehen diese dann an.
-
Dazu kann es hilfreich die Endkappe zu entfernen. Diese muss nach dem Anziehen der Schrauben wieder aufgesteckt werden.
-
Wenn die Duet Box eben auf dem Rahmen aufliegt, kann die M6x12mm Zylinderkopfschraube am z-Aluprofil angezogen werden.
-
-
-
Zuerst muss der Techflex-Schlauch auf eine Länge von 42cm gekürzt werden. Beide Schlauchenden werden mit einem Feuerzeug kurz erwärmt.
-
Schieben Sie nun das Netzteilkabel durch den Techflex-Schlauch. Schieben Sie den Schlauch etwa ein 1cm in das Netzteil hinein.
-
-
-

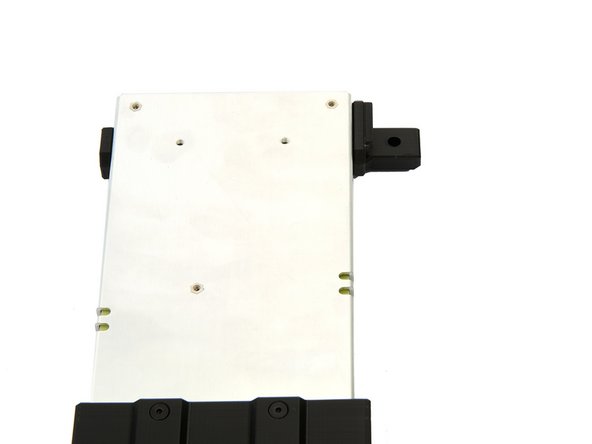

Durch das Loch in der Halterung wird eine M6x12mm Zylinderkopfschraube gesteckt.
-

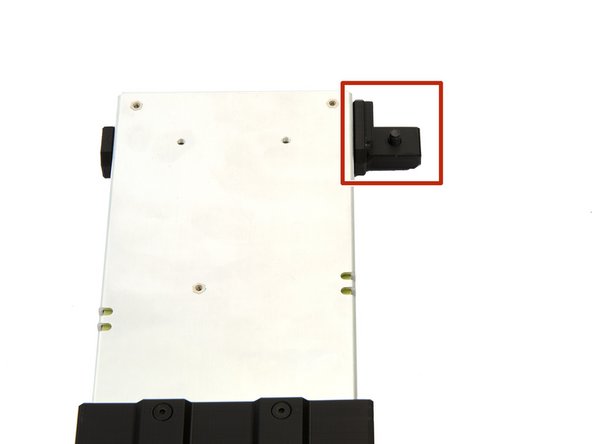

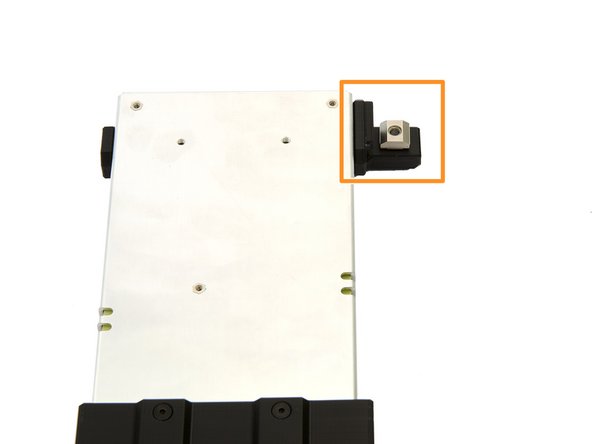

Von außen wird ein Nutenstein lose befestigt.
-
-
-

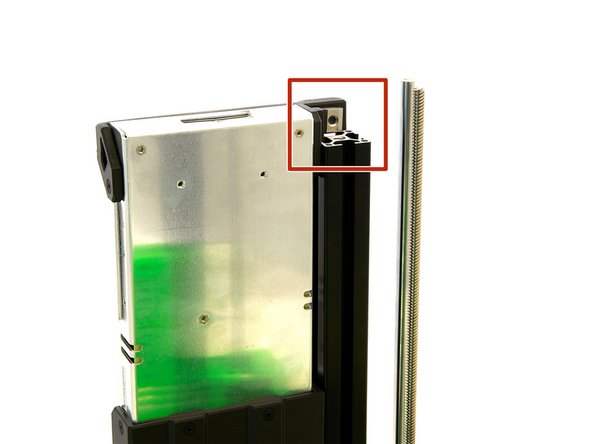

Das Netzteil wird auf der rechten Seite des Druckers, mithilfe des eben angebrachten Nutensteins, befestigt. Dieser wird in den rechten Schlitz des rechten z-Profils geschoben.
-

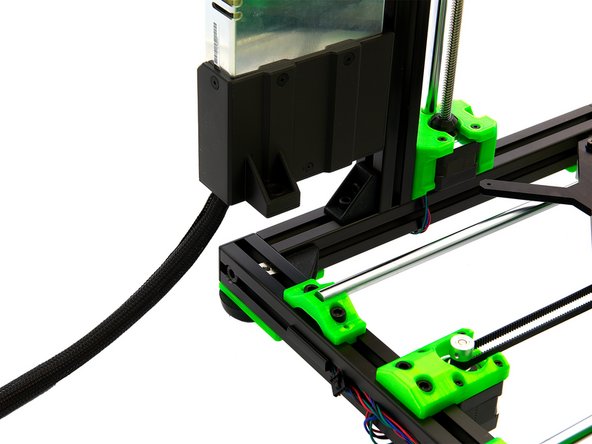

Wenn das Netzteil eben auf dem Rahmen aufliegt, kann die M6x12mm Zylinderkopfschraube an der Meanwell Halterung angezogen werden.
-

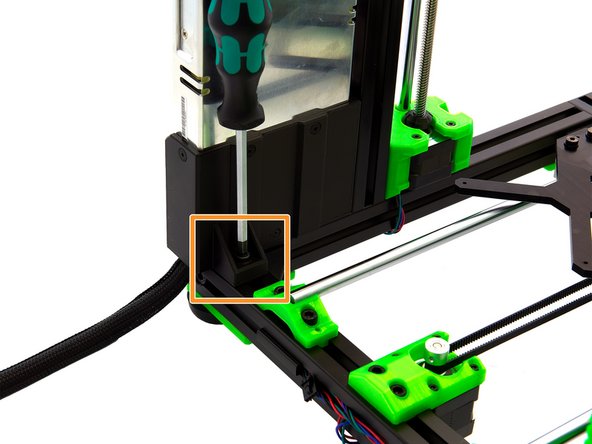

Nun müssen Sie den verbliebenen Nutenstein im hinteren x-Aluprofil auf das Loch auf der Unterseite des Netzteils ausrichten. In dieses Loch setzen Sie ebenfalls eine M6x12mm Zylinderkopfschraube , die Sie anschließend festziehen.
-
-
-
Die Duet Box und das Netzteil sind nun vollständig eingebaut.
-
Fahren Sie mit Anleitung 09. Bau und Einbau des PanelDue (unten) fort.
-
