Diese Anleitung ist noch in Arbeit. Fehlende Bilder werden so bald wie möglich hochgeladen.
-
-
-
(2) Seitenschneider
-
(3) Skalpell
-
(4) Feuerzeug
-
-
-
(1) 2x 5cm Nutabdeckung
-
(2) 4x Netzteil Kabelclips
-
-
(4) Kabelbinder
-
-
-
-
Wenn Sie einen Drucker mit einem Panel Due (oben) bauen. Können Sie mit Step 4 fortfahren.
-

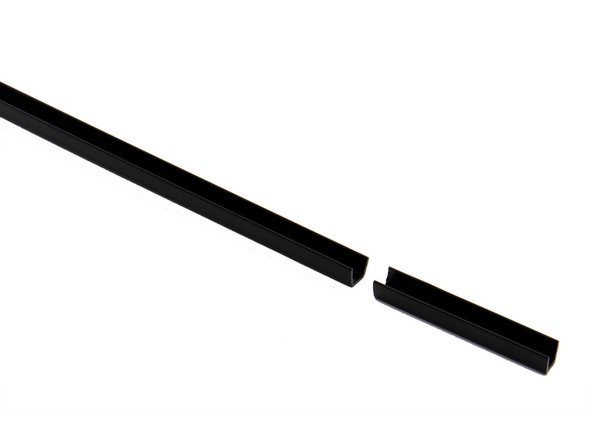

Schneiden Sie (z.B. mithilfe eines Skalpells oder eines scharfen Messers) ein etwa 5cm langes Stück von der Nutabdeckung ab.
-
Führen Sie das Display Kabel durch den rechten Schlitz im linken y-Profil bis hinein in die Duet Box.
-
Führen Sie das linke z-Motorkabel über das Display Kabel hinein in die Duet Box.
-
Sichern Sie die Kabel mit der Nutabdeckung.
-
-
-

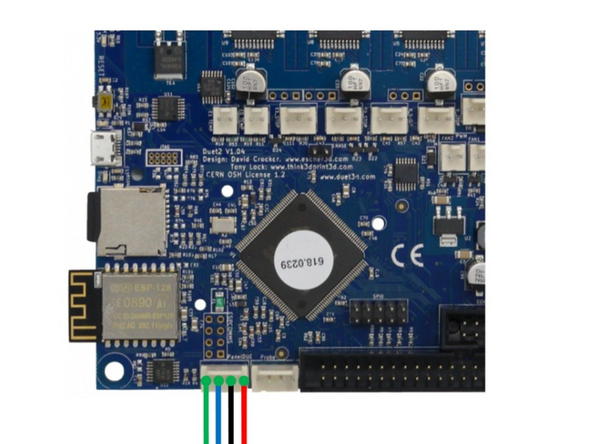

Bringen Sie das Display Kabel am markierten Anschluss an.
-
-
-
Nehmen Sie sich den zugeschnittenen Techflex-Schlauch und erwärmen Sie beide Enden kurz mit einem Feuerzeug.
-
Schieben Sie nun das Motorkabel des y-Motors durch den 25cm langen Techflex-Schlauch.
-
-
-
Schneiden Sie (z.B. mithilfe eines Skalpells oder eines scharfen Messers) ein etwa 5cm langes Stück von der Nutabdeckung ab.
-

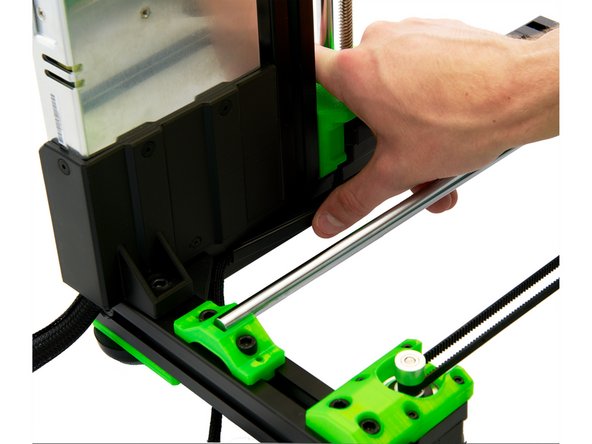

Drücken Sie die Kabel des rechten z-Motors in den linken Schlitz des rechten y-Profil und decken Sie das Kabel mit der Nutabdeckung ab.
-
-
-

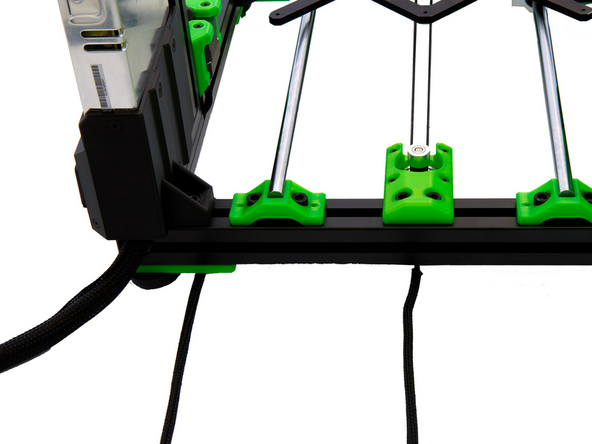

Ziehen Sie das Kabel des rechten z-Motors am L-Winkel vorbei, durch den hinteren Schlitz des hinteren x-Aluprofils, bis hinein in die Duet Box.
-
Sichern Sie das Kabel im Schlitz mit einem Kabelclips.
-
-
-

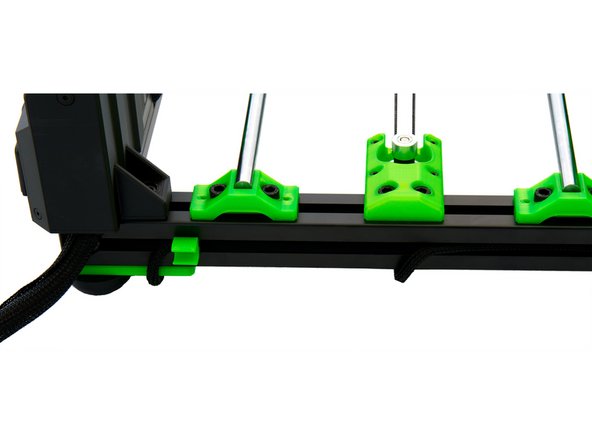

Drücken Sie auch das Kabel des y-Motors in den hinteren Schlitz des hinteren x-Profils und legen Sie das Kabel bis zur Duet Box.
-
Sichern Sie die Kabel mit den restlichen Netzteil Kabelclips.
-
Führen Sie nun die beiden Motorkabel durch das Loch in der Unterseite der Duet Box.
-
-
-

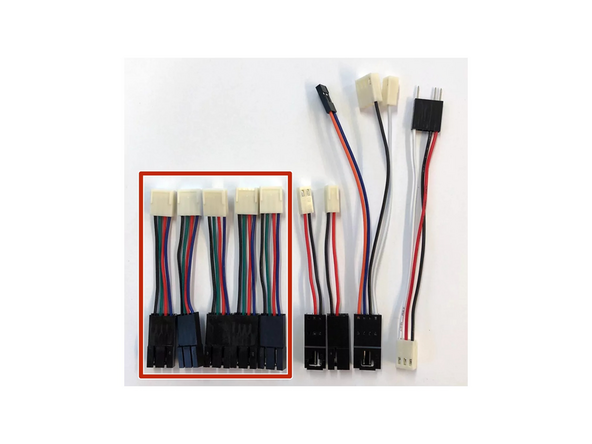

Öffnen Sie das Duet Adapter Kabelkit und nehmen Sie 3x Motorkabel Adapter heraus.
-

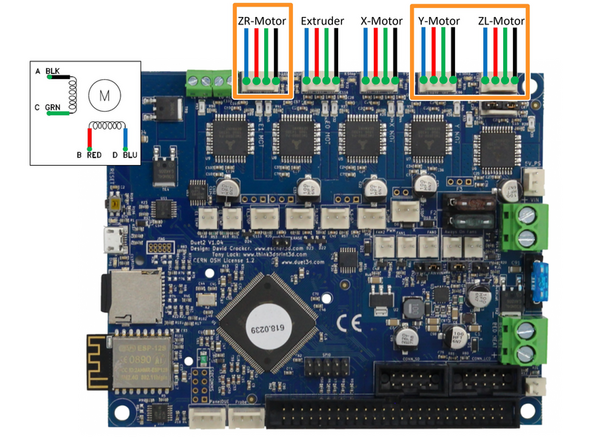

Schließen Sie die Adapter an die Motorkabel an.
-
Schließen Sie den y-Motor und die beiden z-Motoren an ihren jeweiligen Anschlüssen an.
-
-
-

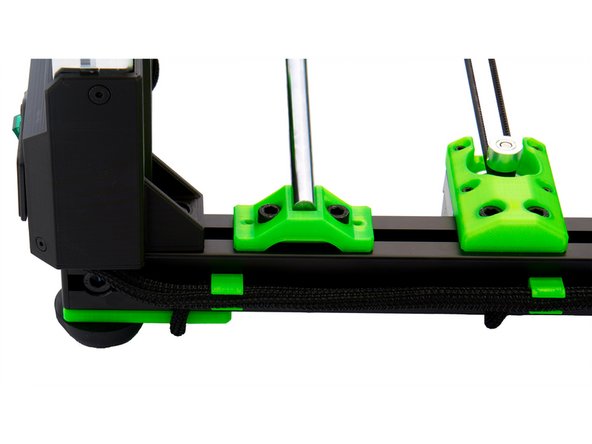

Ziehen Sie die Netzteilkabel ebenfalls von unten durch das Loch in die Duet-Box.
-
Drücken Sie den Techflex-Schlauch mit den Netzteilkabeln in die bereits angebrachten Kabelclips an der Rückseite des x-Aluprofils.
-

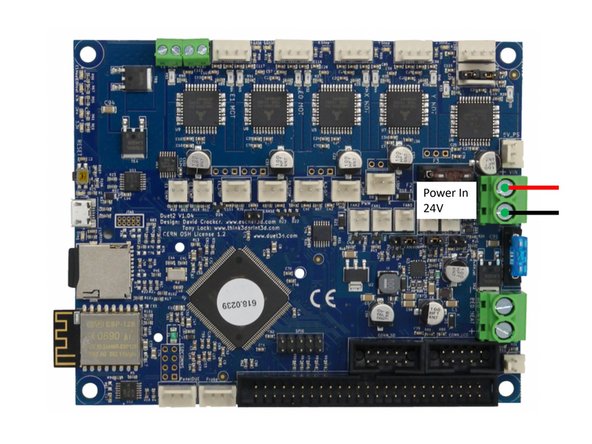

Bringen Sie die Netzteilkabel mithilfe des Schlitz-Schraubendrehers an den zwei oberen Anschlüssen an.
-
Achten Sie hierbei auf die Farben der Kabel und orientieren Sie sich an Bild 2. Ein Fehler bei der Verkabelung kann zu einem Kurzschluss führen!
-
-
-
Die Motoren und das Netzteil sind nun vollständig verkabelt.
-
Wenn Sie einen 3D-Drucker mit Kette bauen, fahren Sie mit Anleitung 11.2. Einbau des Heizbetts und der y-Kette fort. Wenn Sie einen 3D-Drucker ohne Kette bauen mit Anleitung 11.1. Einbau des Heizbetts fort.
-
