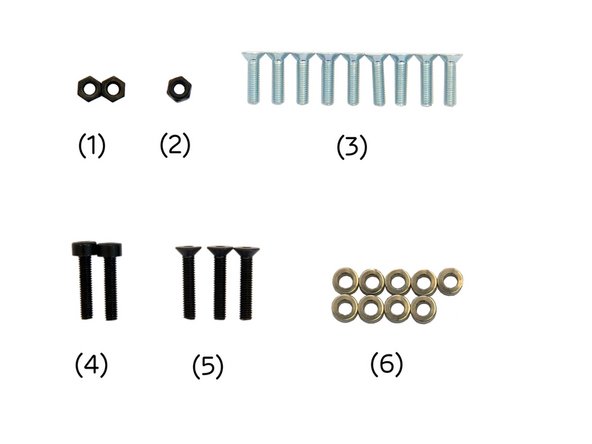

  1. (1) MK52 Heizbett

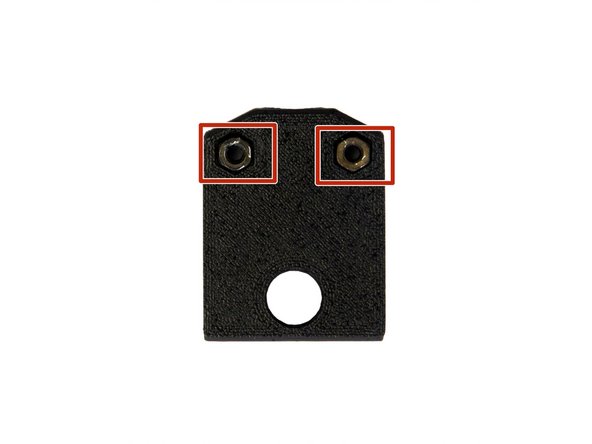

  2. Setzen Sie 2x M3 Sechskantmuttern in die dafür vorgesehenen Löcher in der unteren Heizbettabdeckung. Kürzen Sie den Techflex-Schlauch auf eine Länge von 32cm. Die beiden Enden werden mit einem Feuerzeug kurz erwärmt.
    • Setzen Sie 2x M3 Sechskantmuttern in die dafür vorgesehenen Löcher in der unteren Heizbettabdeckung.

    • Kürzen Sie den Techflex-Schlauch auf eine Länge von 32cm. Die beiden Enden werden mit einem Feuerzeug kurz erwärmt.

    • Kürzen Sie das Nylonfilament auf eine Länge von 34cm und schieben Sie es durch den Techflex-Schlauch.

    • Schieben Sie nun die Heizbettkabel und das Heizbett-Thermistor-Kabel durch den Techflex-Schlauch.

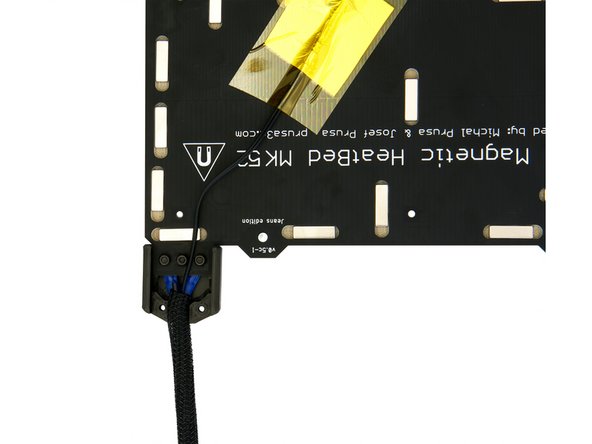

  3. Legen Sie die obere Heizbettabdeckung auf die Kabel am Heizbett und befestigen Sie diese mit einer M3x16mm Senkopfschraube. Die Schraube wird von unten mit einer M3 Selbstsichernden Sechskantmutterbefestigt.
    • Legen Sie die obere Heizbettabdeckung auf die Kabel am Heizbett und befestigen Sie diese mit einer M3x16mm Senkopfschraube.

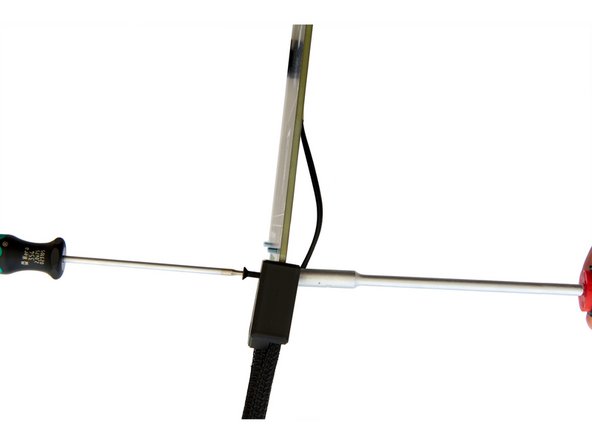

    • Die Schraube wird von unten mit einer M3 Selbstsichernden Sechskantmutterbefestigt.

    • Der Einbau der M3 Selbstsichernden Sechkantmutter kann durch die Benutzung eines Steckschlüssel-Schraubendrehers (5.5x125mm) erleichtert werden.

    • Achten Sie darauf, dass ca. 1cm des Nylonfilaments am Ende heraussteht.

    • Schieben Sie den Techflex-Schlauch und das Nylonfilament unter die Abdeckung.

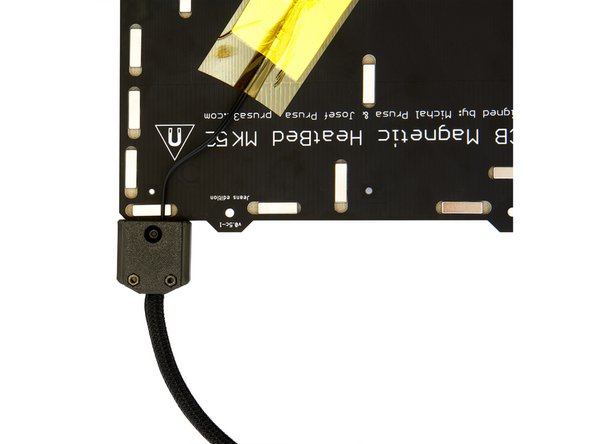

  4. Legen Sie die untere Heizbettabdeckung auf die obere Heizbettabdeckung und stellen Sie sicher, dass das Thermistorkabel durch den Schlitz in der unteren Heizbettabdeckung geführt wird. Befestigen Sie nun die untere Heizbettabdeckung mit 2x M3x16mm Senkkopfschrauben . Achten Sie darauf, weder Thermistor noch den Techflex-Schlauch einzuquetschen.
    • Legen Sie die untere Heizbettabdeckung auf die obere Heizbettabdeckung und stellen Sie sicher, dass das Thermistorkabel durch den Schlitz in der unteren Heizbettabdeckung geführt wird.

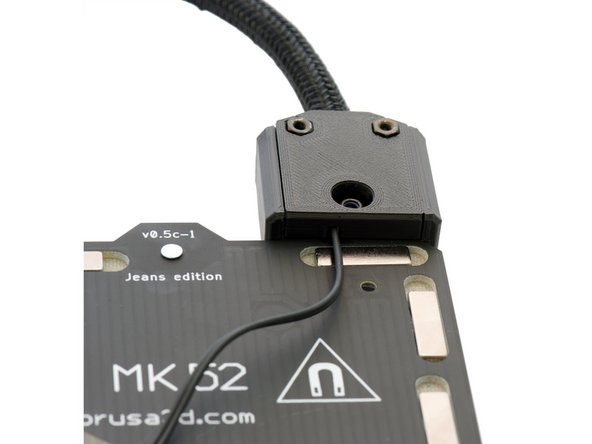

    • Befestigen Sie nun die untere Heizbettabdeckung mit 2x M3x16mm Senkkopfschrauben .

    • Achten Sie darauf, weder Thermistor noch den Techflex-Schlauch einzuquetschen.

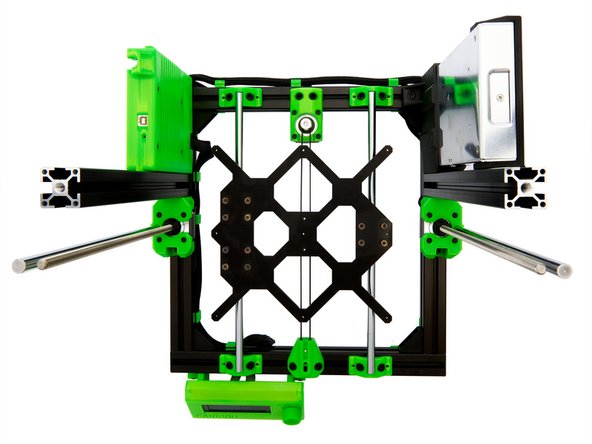

  5. Ziehen Sie den y-Schlitten an die Vorderseite des Rahmens. Platzieren Sie 9x Distanzhülsen auf den Gewindebohrungen im y-Schlitten. Legen Sie das Heizbett vorsichtig auf die Distanzhülsen. Prüfen Sie anschließend die Positionen der Distanzhülsen unter dem Heizbett.
    • Ziehen Sie den y-Schlitten an die Vorderseite des Rahmens.

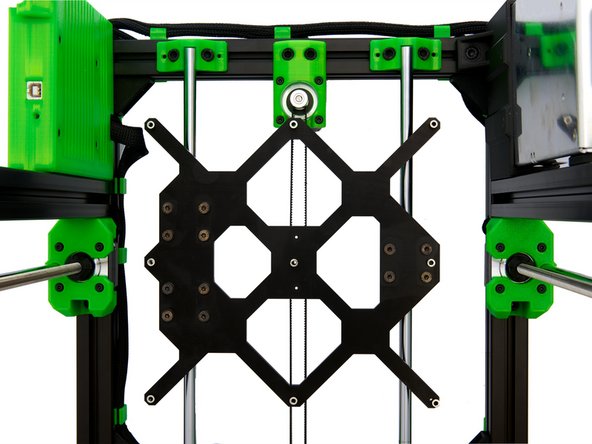

    • Platzieren Sie 9x Distanzhülsen auf den Gewindebohrungen im y-Schlitten.

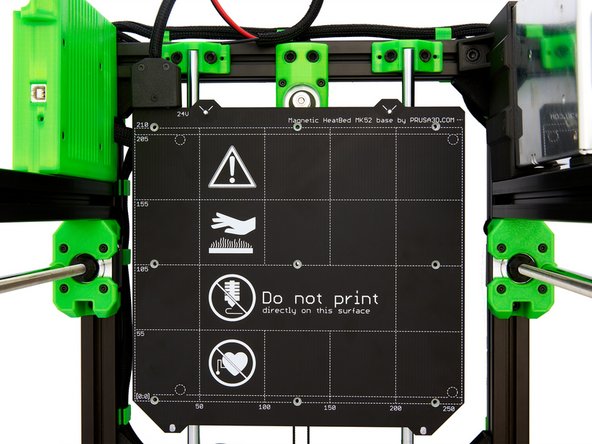

    • Legen Sie das Heizbett vorsichtig auf die Distanzhülsen. Prüfen Sie anschließend die Positionen der Distanzhülsen unter dem Heizbett.

  6. Befestigen Sie mit 9x M3x12mm Senkkopfschrauben (silber) das Heizbett lose am y-Schlitten.
    • Befestigen Sie mit 9x M3x12mm Senkkopfschrauben (silber) das Heizbett lose am y-Schlitten.

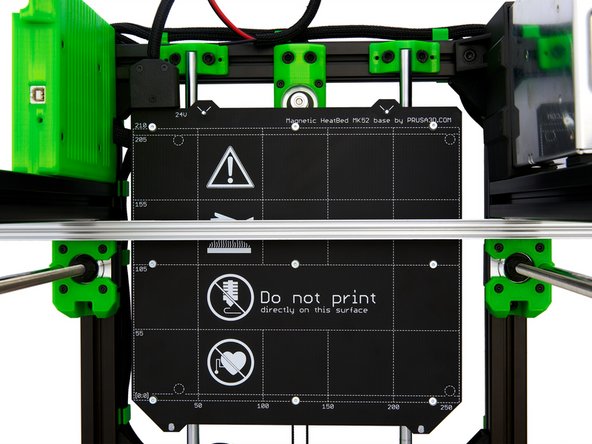

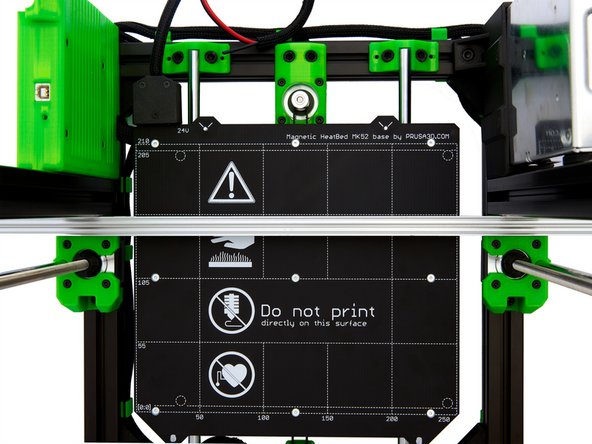

  7. Legen Sie nun einen Gegenstand (z.B. ein Lineal oder Aluprofil) zwischen den z-Schrittmotoren und den z-Profilen auf das Heizbett (siehe Bild 1). Drücken Sie den Gegenstand gegen die Vorderseite des z-Profils und überprüfen Sie mithilfe der Linien auf dem Heizbett, ob es gerade ausgerichtet ist.
    • Legen Sie nun einen Gegenstand (z.B. ein Lineal oder Aluprofil) zwischen den z-Schrittmotoren und den z-Profilen auf das Heizbett (siehe Bild 1).

    • Drücken Sie den Gegenstand gegen die Vorderseite des z-Profils und überprüfen Sie mithilfe der Linien auf dem Heizbett, ob es gerade ausgerichtet ist.

    • Wenn das Heizbett gerade ausgerichtet ist, ziehen Sie die 9x M3x12mm Senkkopfschrauben (silber) an.

    • Lässt sich das Heizbett auch durch leichtes Drehen nicht begradigen, müssen Sie es wieder abschrauben und den darunterliegenden y-Schlitten erneut ausrichten (siehe Anleitungen 03.1. / 03.2.).

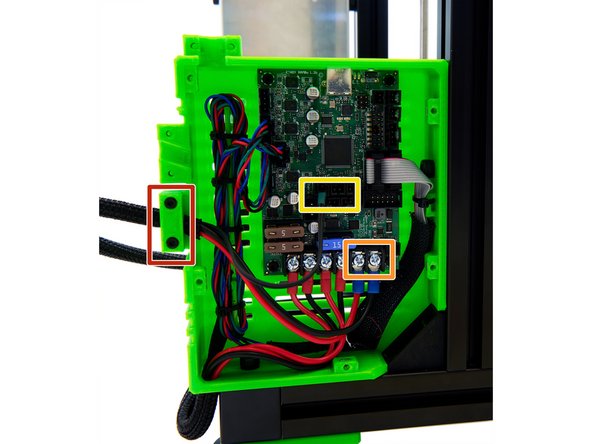

  8. Legen Sie das Ende des Techflex-Schlauchs, mit den Heizbettkabeln und dem Heizbett Thermistor, in die untere Kabelführung auf der linken Seite der Einsy Box.
    • Legen Sie das Ende des Techflex-Schlauchs, mit den Heizbettkabeln und dem Heizbett Thermistor, in die untere Kabelführung auf der linken Seite der Einsy Box.

    • Fixieren Sie den Kabelschlauch mit einer schrägen Kabelhalterung und 2x M3x14mm Zylinderkopfschrauben.

    • Bringen Sie die Heizbettkabel mithilfe des PH2 Kreuzschlitz-Schraubendrehers an den zwei rechten Anschlüssen an.

    • Stecken Sie den Heizbett Thermistor in den linken der drei Anschlüsse ein.

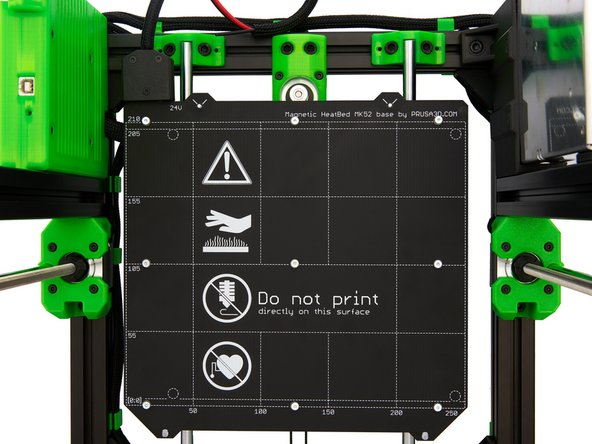

  9. Das Heizbett ist nun vollständig eingebaut.
    • Das Heizbett ist nun vollständig eingebaut.

    • Fahren Sie mit Anleitung 12. Bau der x-Achse fort.
