  1. (1) 2x  Bondtech LGX™ eXtruder (2) 2x Mosquito Hotend oder Mosquito Magnum Hotend (3)   2x PTFE Schlauch

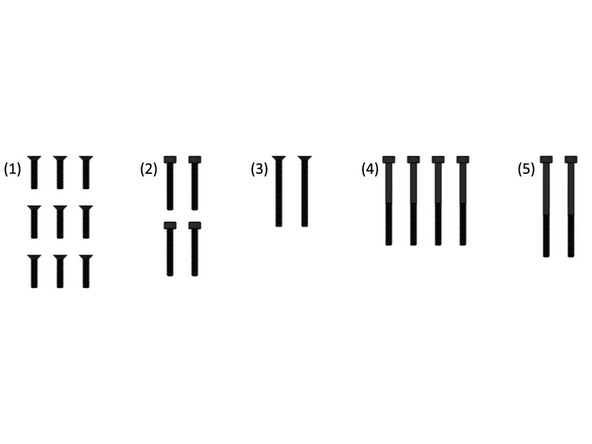

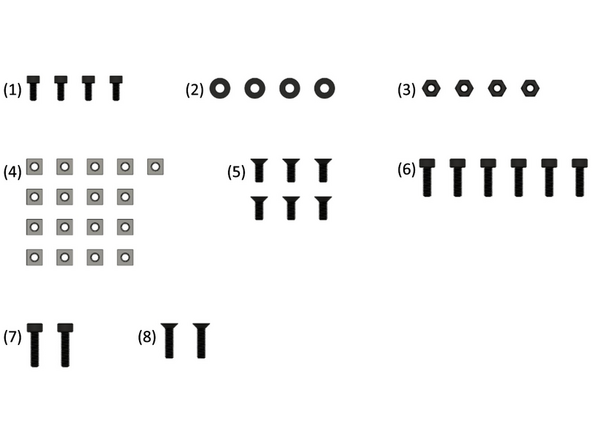

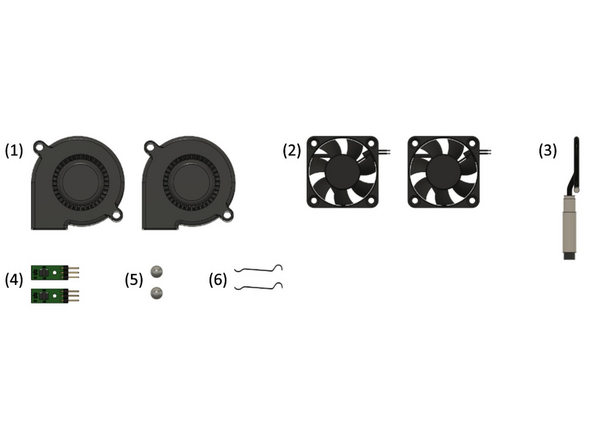

  2. (1) 2x   Radial Lüfter
  3. Setzen Sie 3x M3 Vierkantmuttern in die Rückseite des LGX-Halters ein. Beim LGX-Halter für die u-Achse  werden nur 2x M3 Vierkantmuttern   benötigt. Die untere fällt weg, da dort kein Abstandssensor (SuperPINDA/Pinda 2) eingebaut wird.

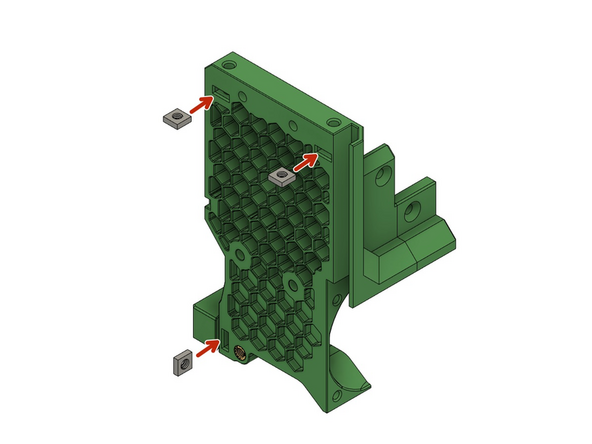

    • Setzen Sie 3x M3 Vierkantmuttern in die Rückseite des LGX-Halters ein.

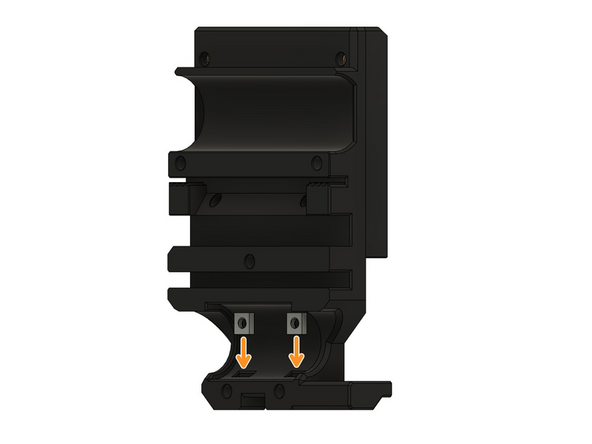

    • Beim LGX-Halter für die u-Achse werden nur 2x M3 Vierkantmuttern benötigt. Die untere fällt weg, da dort kein Abstandssensor (SuperPINDA/Pinda 2) eingebaut wird.

    • Setzen Sie 2x M3 Vierkantmuttern in den Boden des x-Schlittens ein.

  4. Setzen Sie 4x M3 Vierkantmuttern in die Rückseite des x-Schlittens und bewegen Sie alle vollständig nach unten. Setzen Sie 4x M3 Vierkantmuttern in die Rückseite des x-Schlittens und bewegen Sie alle vollständig nach unten.

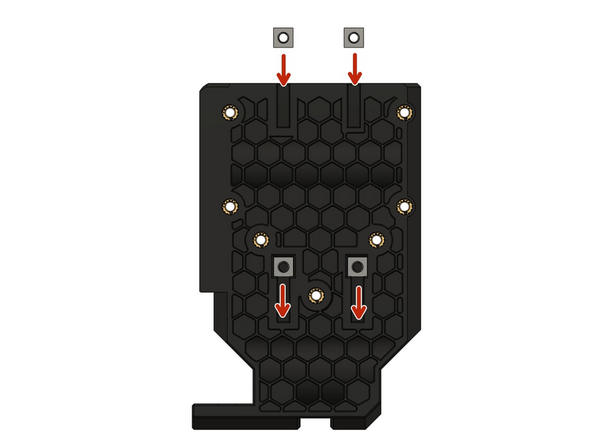

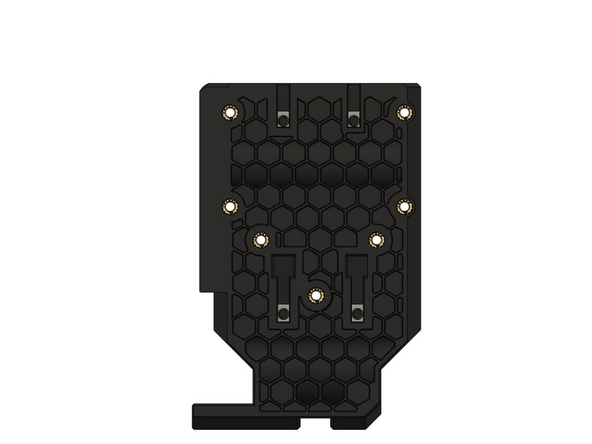

    • Setzen Sie 4x M3 Vierkantmuttern in die Rückseite des x-Schlittens und bewegen Sie alle vollständig nach unten.

  5. Schieben Sie das Hotend in den LGX-Halter. Verwenden Sie 2x M2.5x6mm Zylinderkopfschrauben, um das Hotend zu befestigen. Schneiden Sie den PTFE-Schlauch mit dem mitgelieferten Schneidewerkzeug auf 15,5 mm Länge zu.

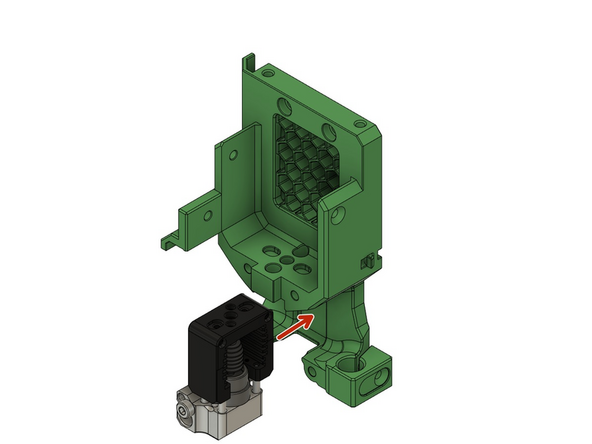

    • Schieben Sie das Hotend in den LGX-Halter.

    • Verwenden Sie 2x M2.5x6mm Zylinderkopfschrauben, um das Hotend zu befestigen.

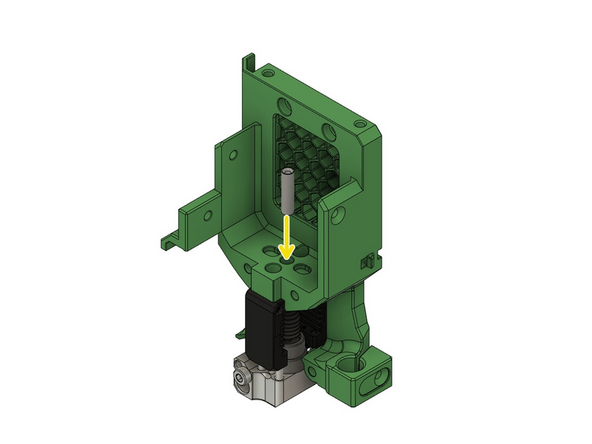

    • Schneiden Sie den PTFE-Schlauch mit dem mitgelieferten Schneidewerkzeug auf 15,5 mm Länge zu.

    • Mit dem Skalpell muss eine Seite des Schlauchs trichterförmig angeschrägt werden.

    • Schieben Sie den PTFE-Schlauch in das mittlere Loch. Achten Sie darauf, den Schlauch vollständig in die Oberseite des Mosquitos einzuführen.

    • Achten Sie darauf, dass die abgeschrägte Seite des Schlauchs nach oben zeigt.

  6. Bevor man den Extruder Motor anbringen kann muss der Motor gedreht werden. Lösen Sie die 3x M3x28mm Zylinderkopfschrauben und drehen Sie den Motor und machen Sie die Schrauben wieder fest. Lösen Sie die 3x M3x28mm Zylinderkopfschrauben und drehen Sie den Motor und machen Sie die Schrauben wieder fest.

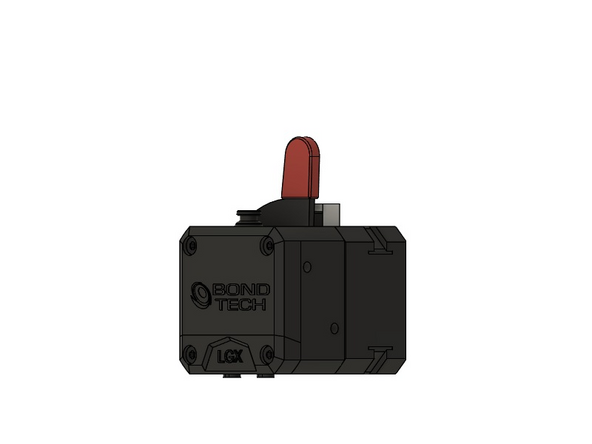

    • Bevor man den Extruder Motor anbringen kann muss der Motor gedreht werden.

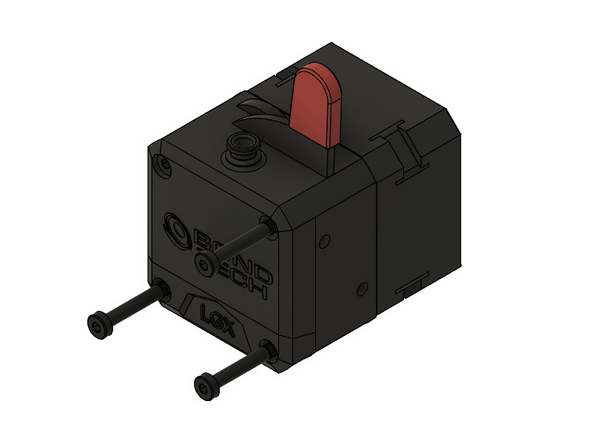

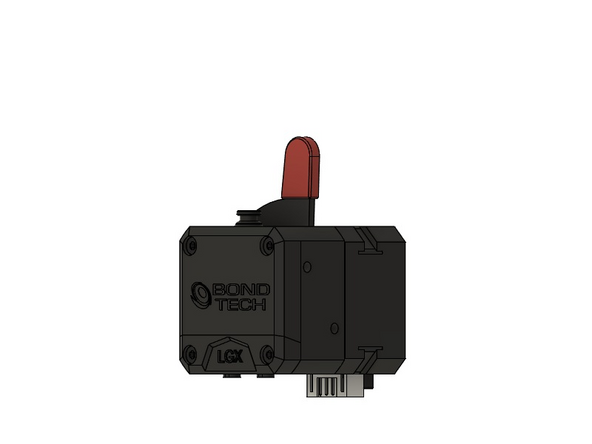

    • Lösen Sie die 3x M3x28mm Zylinderkopfschrauben und drehen Sie den Motor und machen Sie die Schrauben wieder fest.

  7. Schieben Sie den LGX-Extruder vorsichtig an seinen Platz in den LGX-Halter. Stellen Sie sicher, dass der PTFE-Schlauch in das Loch am Boden des Extruders geschoben wird. Sichern Sie den Extruder mit 3x M3x8mm Senkkopfschrauben.

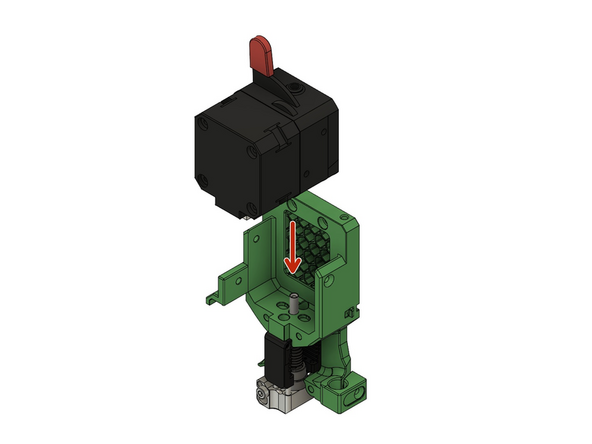

    • Schieben Sie den LGX-Extruder vorsichtig an seinen Platz in den LGX-Halter.

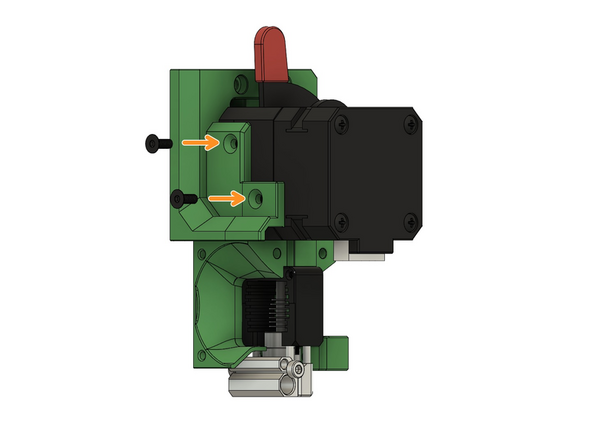

    • Stellen Sie sicher, dass der PTFE-Schlauch in das Loch am Boden des Extruders geschoben wird.

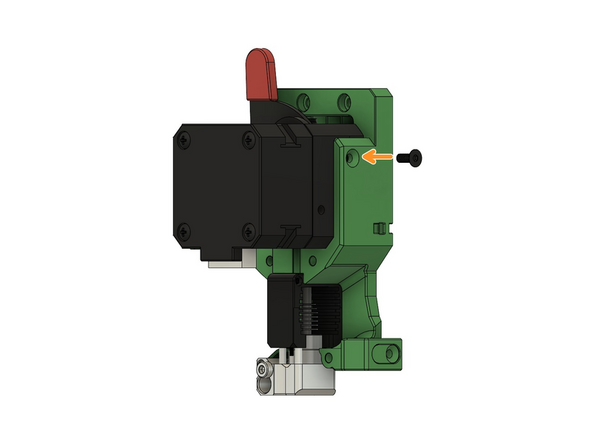

    • Sichern Sie den Extruder mit 3x M3x8mm Senkkopfschrauben.

  8. Legen Sie den x-Schlitten auf den Extruder. Sichern Sie den x-Schlitten mit 2x M3x10mm Zylinderkopfschraube.

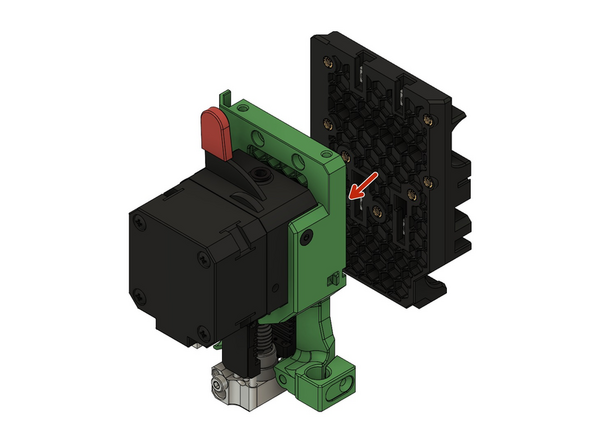

    • Legen Sie den x-Schlitten auf den Extruder.

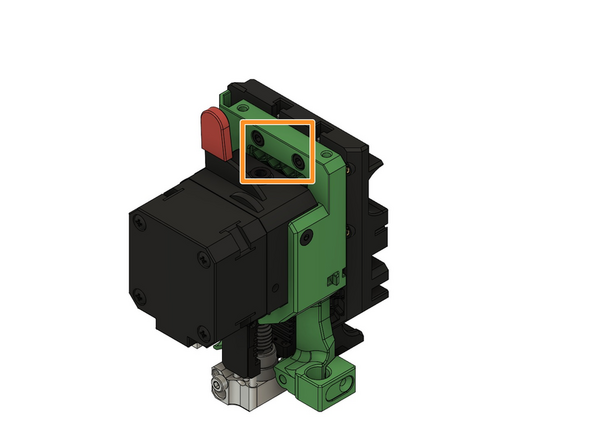

    • Sichern Sie den x-Schlitten mit 2x M3x10mm Zylinderkopfschraube.

  9. Bringen Sie die LGX-Abdeckung an der Vorderseite des LGX-Halter an. Befestigen Sie die LGX-Abdeckung mit 2x M3x35mm Zylinderkopfschrauben. Befestigen Sie die LGX-Abdeckung mit 2x M3x35mm Zylinderkopfschrauben.

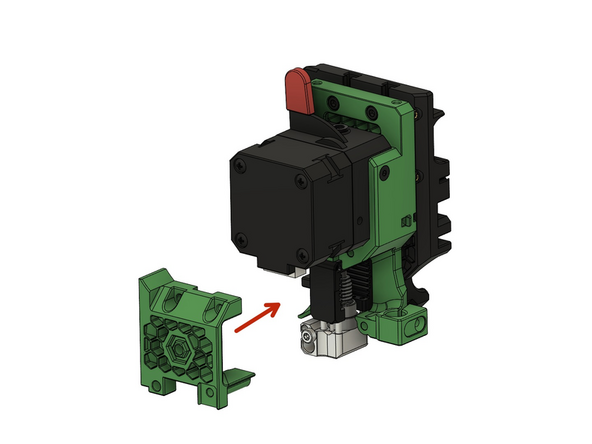

    • Bringen Sie die LGX-Abdeckung an der Vorderseite des LGX-Halter an.

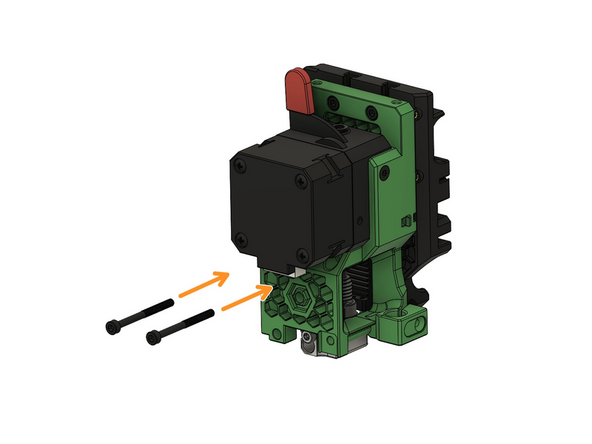

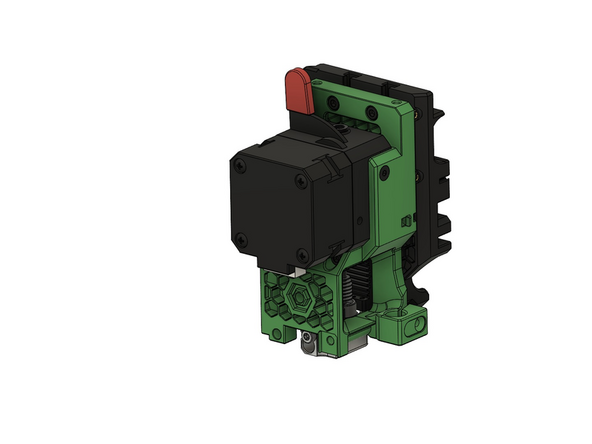

    • Befestigen Sie die LGX-Abdeckung mit 2x M3x35mm Zylinderkopfschrauben.

  10. Kabelführung Motorkabel Vergrößern Sie am Sunon Fan die vier Schraubenlöcher mit einem Senker und entfernen Sie die Kabelführung. Setzen Sie den Extruder so auf den LGX-Halter, dass ((1) die Kabel zum Kanal und (2)) der Aufkleber auf dem Lüfter zum Inneren des Extruders zeigen.

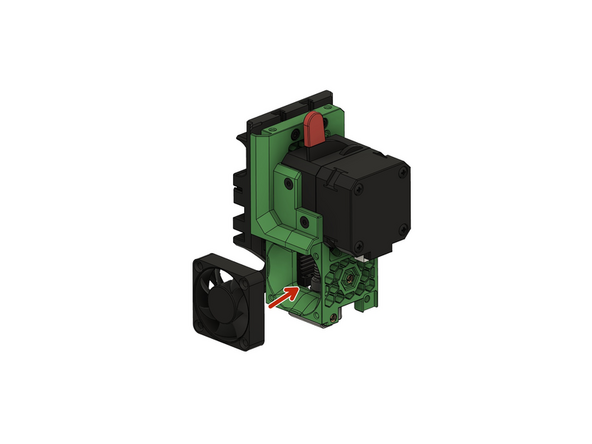

    • Kabelführung Motorkabel

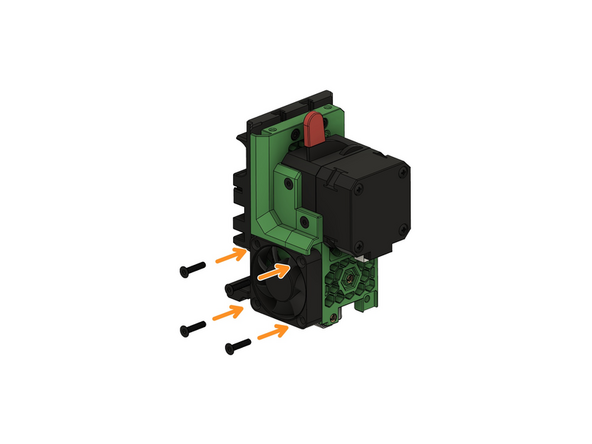

    • Vergrößern Sie am Sunon Fan die vier Schraubenlöcher mit einem Senker und entfernen Sie die Kabelführung.

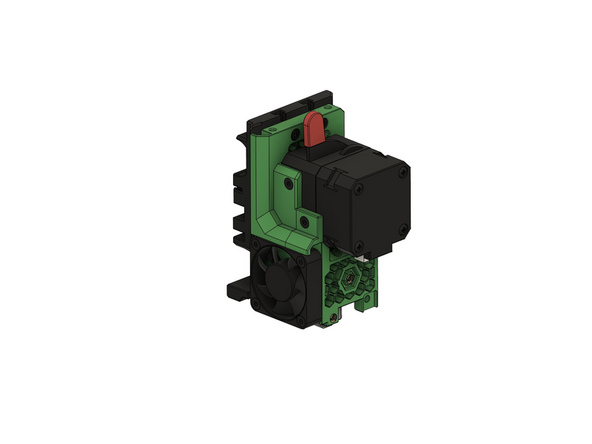

    • Setzen Sie den Extruder so auf den LGX-Halter, dass ((1) die Kabel zum Kanal und (2)) der Aufkleber auf dem Lüfter zum Inneren des Extruders zeigen.

    • Befestigen Sie den Extruderlüfter mit 4x M3x16mm Senkkopfschrauben.

    • Kabellführung Lüfter

  11. Richten Sie das Loch auf der Rückseite des Lüfterauslass mit dem Loch auf der LGX Abdeckung aus. Befestigen Sie den Lüfterauslass mit einer M3x10mm Zylinderkopfschraube... ...und einer M3x40mm Zylinderkopfschraube.

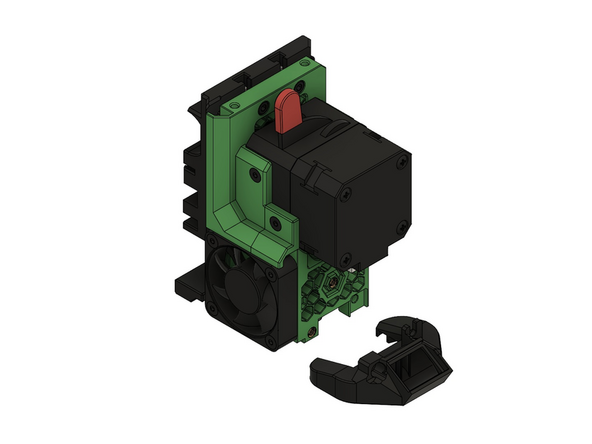

    • Richten Sie das Loch auf der Rückseite des Lüfterauslass mit dem Loch auf der LGX Abdeckung aus.

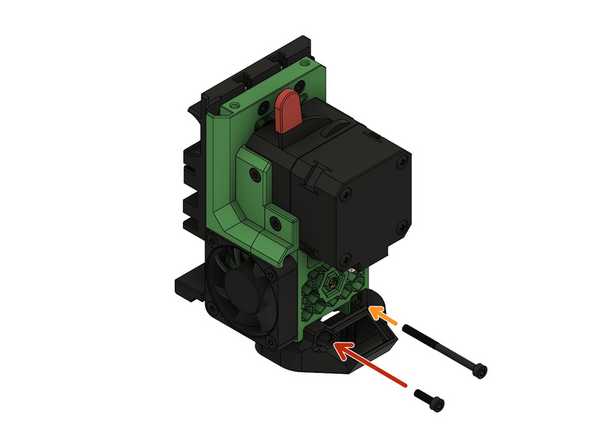

    • Befestigen Sie den Lüfterauslass mit einer M3x10mm Zylinderkopfschraube...

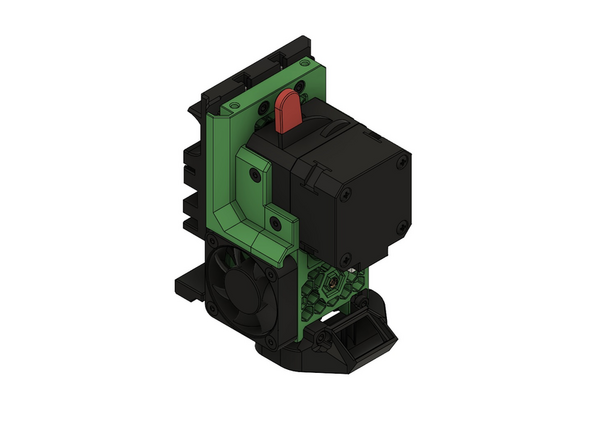

    • ...und einer M3x40mm Zylinderkopfschraube.

  12. 2x M3 Sechskantmuttern in die Lüfterhalterung schieben. Setzen Sie den Lüfterhalterung vor die LGX Abdeckung. Verwenden Sie eine M3x12mm Zylinderkopfschraube zur Befestigung der Lüfterhalterung.

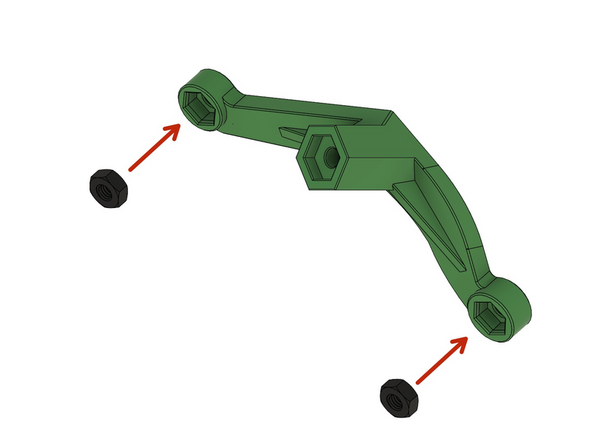

    • 2x M3 Sechskantmuttern in die Lüfterhalterung schieben.

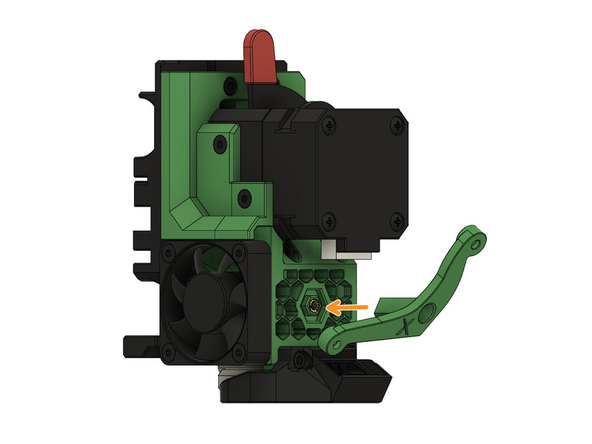

    • Setzen Sie den Lüfterhalterung vor die LGX Abdeckung.

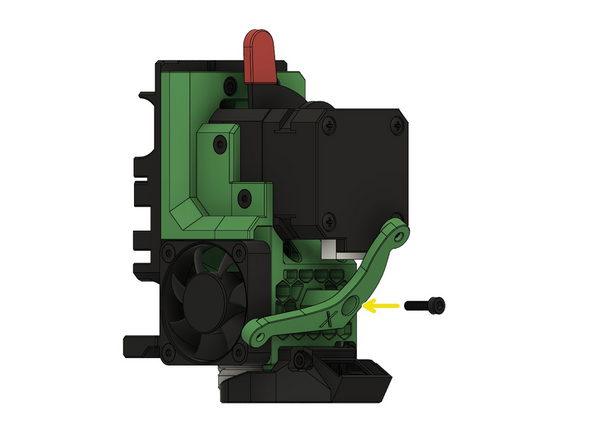

    • Verwenden Sie eine M3x12mm Zylinderkopfschraube zur Befestigung der Lüfterhalterung.

  13. Setzen Sie die Schraubenlöcher des Radiallüfters vor die Schraubenlöcher der Lüfterhalterung. Achten Sie auf die Ausrichtung des Lüfters. Verwenden Sie 2x M3 Unterlegscheiben und...

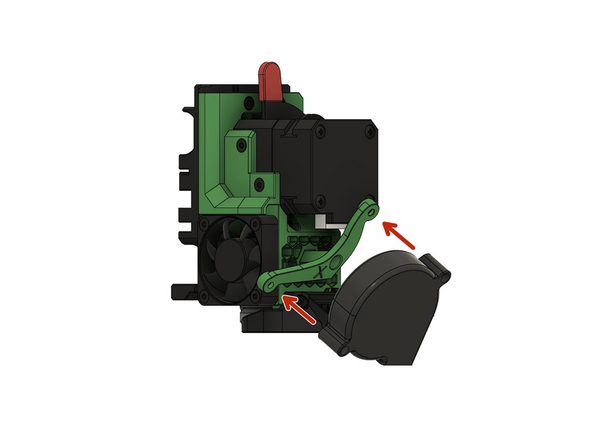

    • Setzen Sie die Schraubenlöcher des Radiallüfters vor die Schraubenlöcher der Lüfterhalterung.

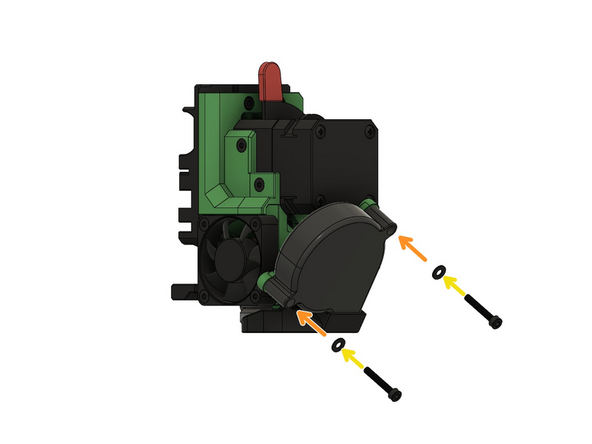

    • Achten Sie auf die Ausrichtung des Lüfters.

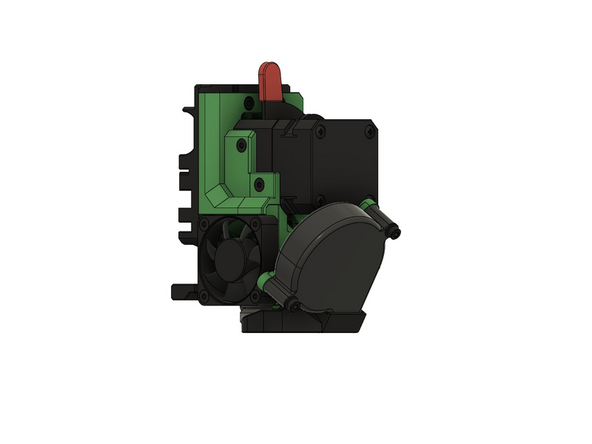

    • Verwenden Sie 2x M3 Unterlegscheiben und...

    • ...2x M3x20mm Zylinderkopfschrauben zur Befestigung des Lüfters an der Lüfterhalterung.

  14. Der Abstandssensor wird nur am x-Extruder eingebaut Stecken Sie den PINDA 2 / SuperPINDA in das Loch an der Seite des LGX Halters. Befestigen Sie den Sensor mit einer M3x14mm Senkkopfschraube.

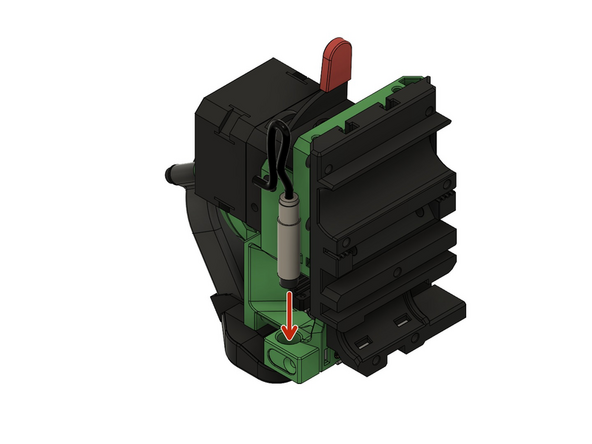

    • Der Abstandssensor wird nur am x-Extruder eingebaut

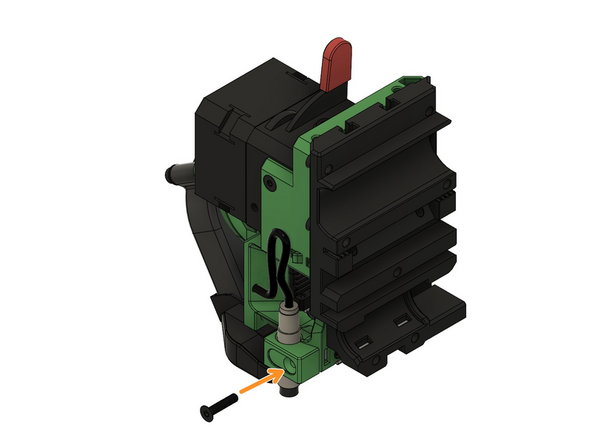

    • Stecken Sie den PINDA 2 / SuperPINDA in das Loch an der Seite des LGX Halters.

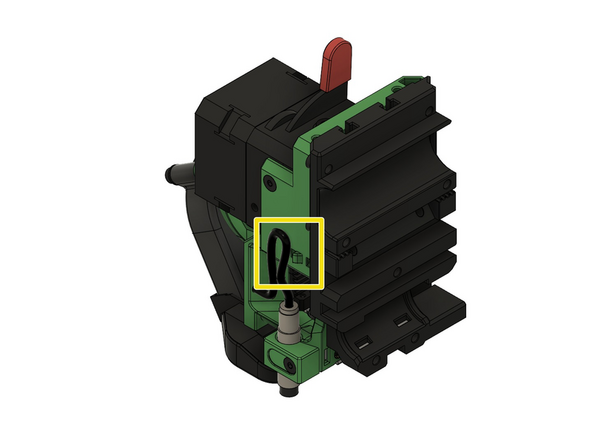

    • Befestigen Sie den Sensor mit einer M3x14mm Senkkopfschraube.

    • Kabelführung Radial Fan und Pinda??

    • Befestigen Sie die Schlaufe mit einem Kabelbinder an der LGX Halterung.

  15. Legen Sie die Stahlkugel in die Öffnung des Filament Sensor Halters Drücken Sie die Feder, mithilfe des Schlitzschraubenziehers, vorsichtig in die Halterung. Drücken Sie die Feder, mithilfe des Schlitzschraubenziehers, vorsichtig in die Halterung.

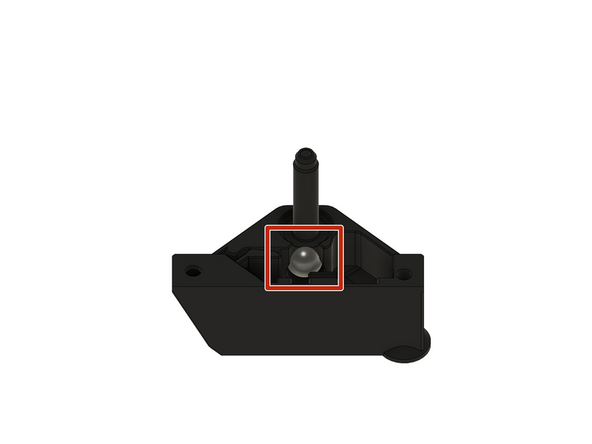

    • Legen Sie die Stahlkugel in die Öffnung des Filament Sensor Halters

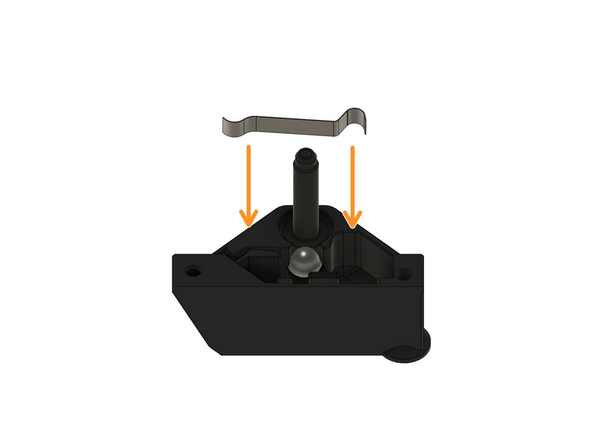

    • Drücken Sie die Feder, mithilfe des Schlitzschraubenziehers, vorsichtig in die Halterung.

  16. Setzen Sie den Filament Sensor in den Filament Sensor Halter ein. Die Feder darf sich im Ruhezustand  nicht in der Gabel des Filamentsensors befinden. Erst wenn Sie z.B. mit Filament die Kugel gegen die Feder drücken, darf die Feder sich dazwischen befinden. Falls die Feder sich jedoch doch innerhalb oder außerhalb befindet, biegen Sie die Feder vorsichtig mit der Hand in die richtige Position.

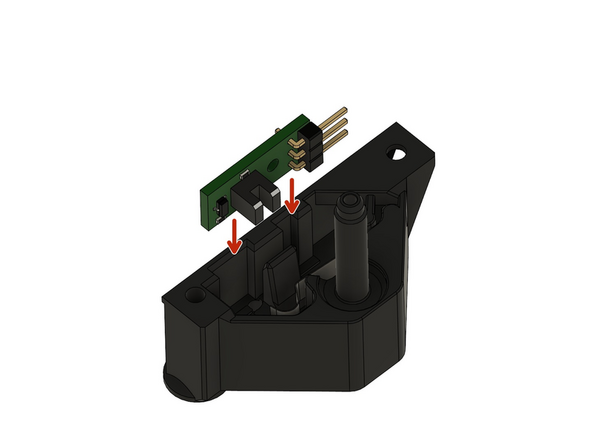

    • Setzen Sie den Filament Sensor in den Filament Sensor Halter ein.

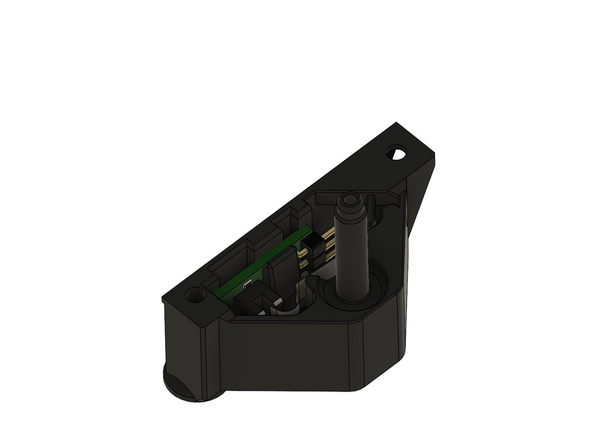

    • Die Feder darf sich im Ruhezustand nicht in der Gabel des Filamentsensors befinden. Erst wenn Sie z.B. mit Filament die Kugel gegen die Feder drücken, darf die Feder sich dazwischen befinden.

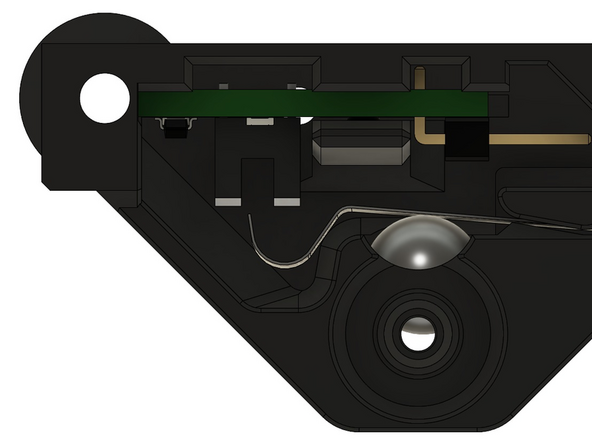

    • Falls die Feder sich jedoch doch innerhalb oder außerhalb befindet, biegen Sie die Feder vorsichtig mit der Hand in die richtige Position.

  17. Entfernen Sie die Bowdenkupplung vom Extruder. Setzen Sie das Filament Sensor Halter oben auf den Extruder. Befestigen Sie diese mit einer M3x12mm Senkkopfschraube...

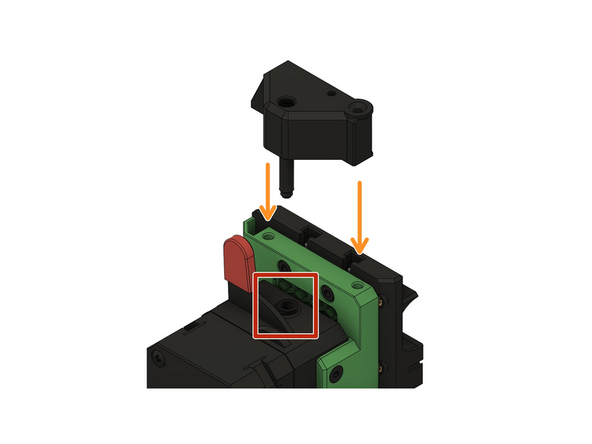

    • Entfernen Sie die Bowdenkupplung vom Extruder.

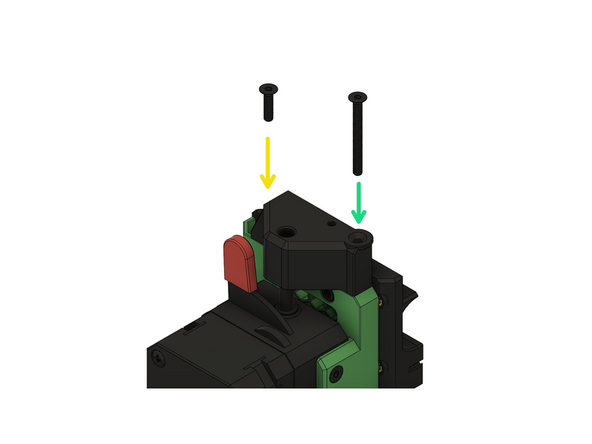

    • Setzen Sie das Filament Sensor Halter oben auf den Extruder.

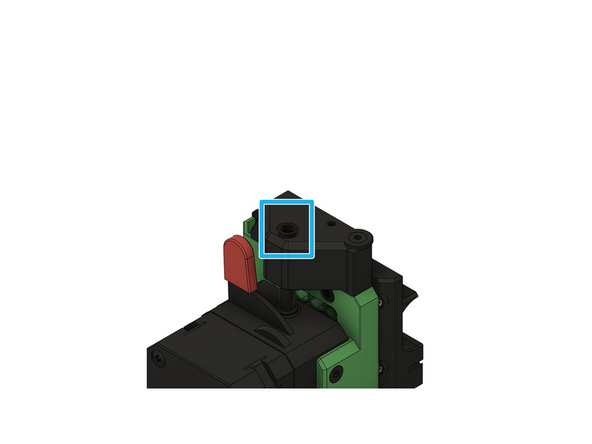

    • Befestigen Sie diese mit einer M3x12mm Senkkopfschraube...

    • ...und einer M3x30mm Senkkopfschraube.

    • Setzen Sie die Bowdenkupplung in den Filament Sensor Halter ein.

    • Befestigen Sie das Kabel am Filament Sensor.
