  1. (1) zusammengebauter x/u- Extruder (1) 2x  Duet Toolboards
    • (1) zusammengebauter x/u- Extruder

    • (1) 2x Duet Toolboards

    • (3) 2x Toolboard Abdeckungen

    • (4) 2x Toolboard Seiten Abdeckungen

    • (5) 2x Toolboard Kabelhalter

    • (6) 2x xy-Riemenspanner Einsatz

    • (7) Kabelklammer

    • (8) x/u-Schlitten Rückseite oben, x/u-Schlitten Rückseite unten, Riemenhalterungen

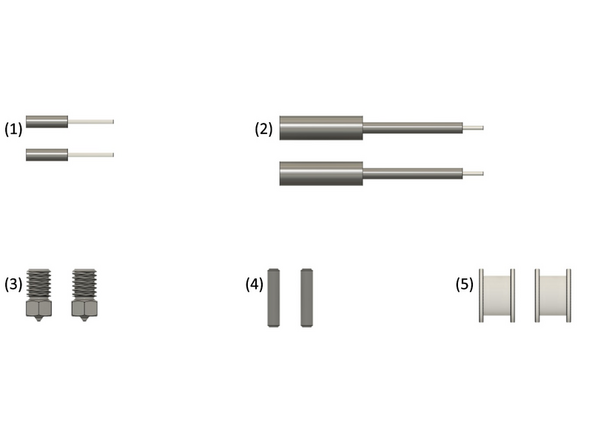

  2. (1) 2x Thermistorpatronen (2) 2x Heizpatronen
    • (1) 2x Thermistorpatronen

    • (2) 2x Heizpatronen

    • (3) 2x Düsen

    • (4) 2x Passstift

    • (5) 2x zahnlose Riemenscheibe

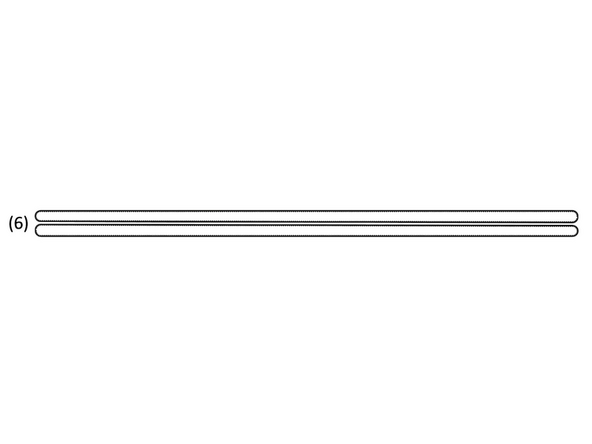

    • (6) 2x GT3 Riemen

  3. (1) 4x M3 Kunststoff Unterlegscheiben

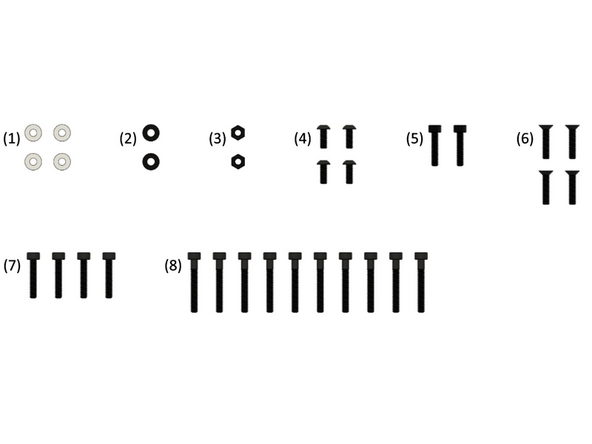

    • (1) 4x M3 Kunststoff Unterlegscheiben

    • (2) 2x M3 Unterlegscheiben

    • (3) 2x M3 selbstsichernde Sechskantmuttern

    • (4) 4x M3x8mm Linsenkopfschrauben

    • (5) 2x M3x14mm Zylinderkopfschrauben

    • (6) 4x M3x14mm Senkkopfschrauben

    • (7) 4x M3x16mm Zylinderkopfschrauben

    • (8) 10x M3x22mm Zylinderkopfschrauben

  4. (1) 8x M3x22mm Linsenkopfschrauben

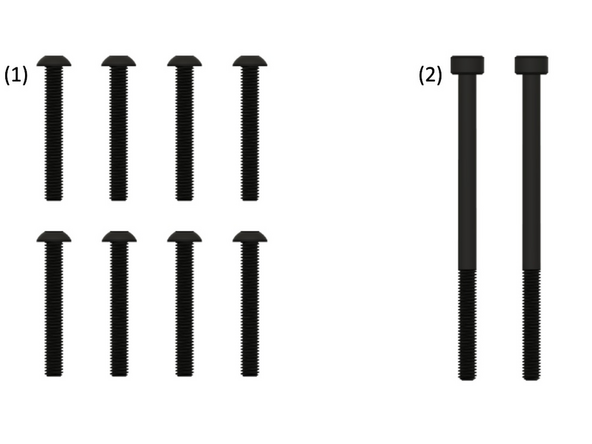

    • (1) 8x M3x22mm Linsenkopfschrauben

    • (2) 2x M3x50mm Zylinderkopfschrauben

  5. Falls Sie die beiden xy-Riemenspanner-Einsätze bereits in Anleitung 2. gebaut haben, können Sie mit Schritt 8 fortfahren. Nehmen Sie den xy-Riemenspanner-Einsatz und vergrößern Sie eines der beiden Löcher an dessen Seite (z.B. mithilfe eines 2.5x75mm Sechskantschraubendrehers).
    • Falls Sie die beiden xy-Riemenspanner-Einsätze bereits in Anleitung 2. gebaut haben, können Sie mit Schritt 8 fortfahren.

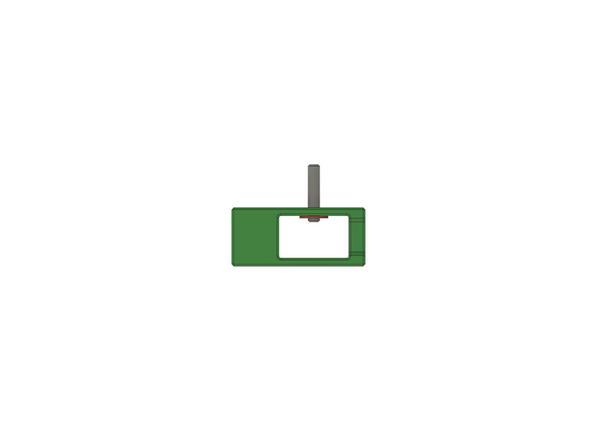

    • Nehmen Sie den xy-Riemenspanner-Einsatz und vergrößern Sie eines der beiden Löcher an dessen Seite (z.B. mithilfe eines 2.5x75mm Sechskantschraubendrehers).

    • Schieben Sie durch das eben vergrößerte Loch einen Passstift. Drücken Sie den Passstift so weit in die Öffnung, dass er im Inneren des xy-Riemenspanner-Einsatzes gerade sichtbar ist.

    • Legen Sie auf den Passstift eine M3 Kunststoff Unterlegscheibe (rot dargestellt).

  6. Stecken Sie nun eine zahnlose Riemenscheibe auf den Stift. Drücken Sie den Passstift weiter hindurch, bis er das Ende der zahnlosen Riemenscheibe erreicht. Legen Sie eine M3 Kunststoff Unterlegscheibe (rot dargestellt) auf die zahnlose Riemenscheibe und drücken sie den Passstift mit dem Zangenschlüssel soweit wie möglich durch die Öffnung des xy-Riemenspannereinsatzes (Bild 2) Abschließend setzten Sie eine M3 selbstsichernde Sechskantmutter in den dafür vorgesehenen Schlitz. Drücken Sie die Mutter komplett in den Schlitz.

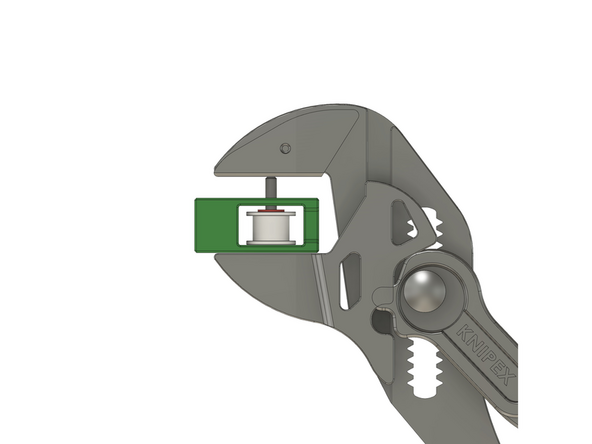

    • Stecken Sie nun eine zahnlose Riemenscheibe auf den Stift. Drücken Sie den Passstift weiter hindurch, bis er das Ende der zahnlosen Riemenscheibe erreicht.

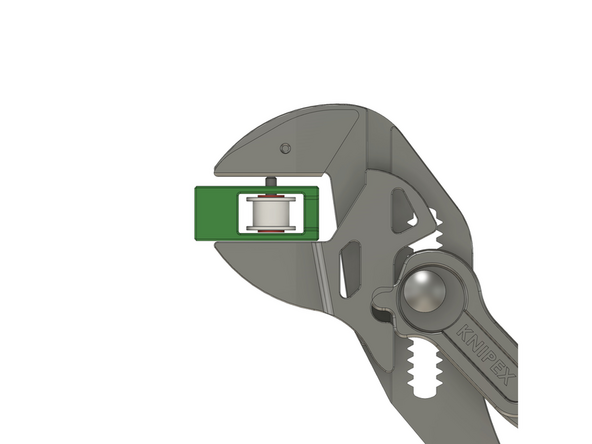

    • Legen Sie eine M3 Kunststoff Unterlegscheibe (rot dargestellt) auf die zahnlose Riemenscheibe und drücken sie den Passstift mit dem Zangenschlüssel soweit wie möglich durch die Öffnung des xy-Riemenspannereinsatzes (Bild 2)

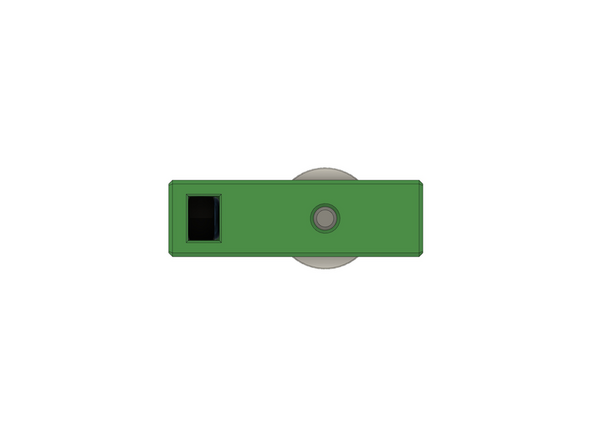

    • Abschließend setzten Sie eine M3 selbstsichernde Sechskantmutter in den dafür vorgesehenen Schlitz. Drücken Sie die Mutter komplett in den Schlitz.

    • Achten Sie auf die Orientierung. Der blaue Sicherungsring muss zur Riemenscheibe zeigen.

    • Der xy-Riemenspanner-Einsatz ist jetzt vollständig zusammengebaut.

    • Wiederholen Sie diesen und vorherigen Schritt, da Sie dieses Bauteil zweimal benötigen.

  7. Die Extruder müssen bis Schritt .. nacheinander angebracht werden. Richten Sie die Kugellager auf den x-Stangen aus.

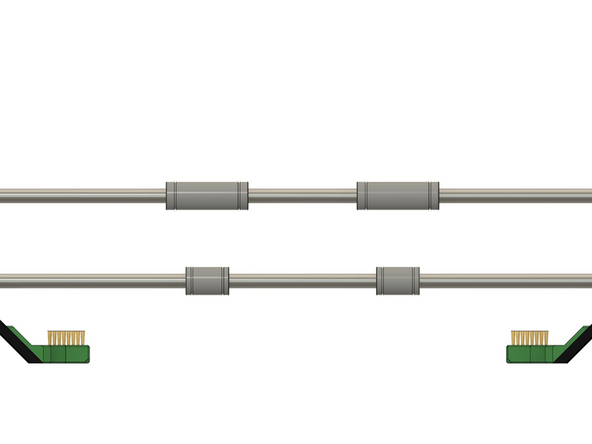

    • Die Extruder müssen bis Schritt .. nacheinander angebracht werden.

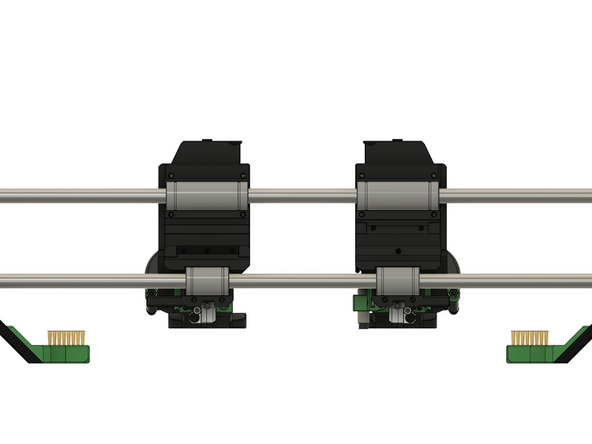

    • Richten Sie die Kugellager auf den x-Stangen aus.

    • Bringen Sie die x-Schlitten Rückseite in Position.

  8. Bringen Sie die 2x Schlitten Rückseiten   (x und u) oben in Position. Befestigen Sie dieses mit jeweils 4x M3x22 Zylinderkopfschrauben.

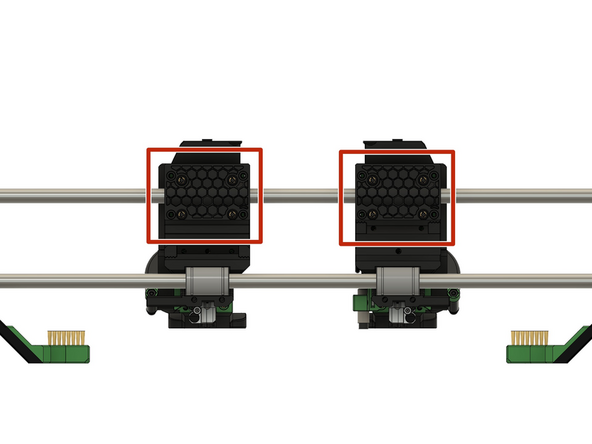

    • Bringen Sie die 2x Schlitten Rückseiten (x und u) oben in Position.

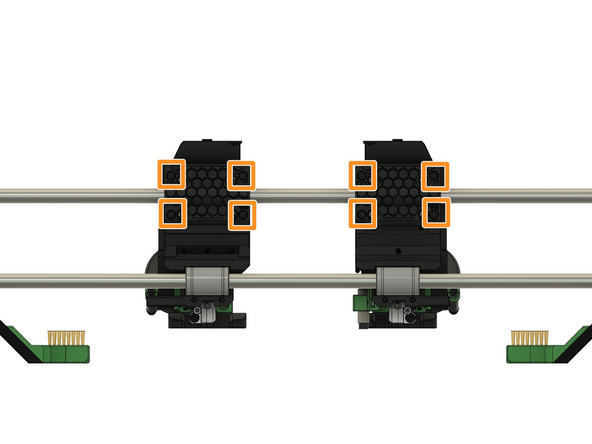

    • Befestigen Sie dieses mit jeweils 4x M3x22 Zylinderkopfschrauben.

    • Ziehen Sie die Schrauben nicht zu fest an!

  9. Führen Sie ein Ende des Riemens in den x-Schlitten ein. Er sollte bis zur Hälfte in den x-Schlitten eingesetzt sein. Führen Sie den Riemen über die Riemenscheibe am x-Schrittmotor im x-Motorhalter (nicht dargestellt.). Fädeln sie den Riemen durch einen xy-Riemenspanner Einsatz und sichern Sie diesem mithilfe einer M3 Unterlegscheibe und einer M3x50mm Zylinderkopfschraube im u-Motorhalter.

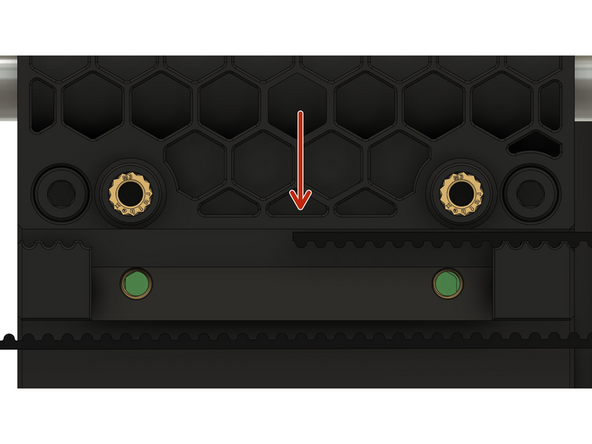

    • Führen Sie ein Ende des Riemens in den x-Schlitten ein. Er sollte bis zur Hälfte in den x-Schlitten eingesetzt sein.

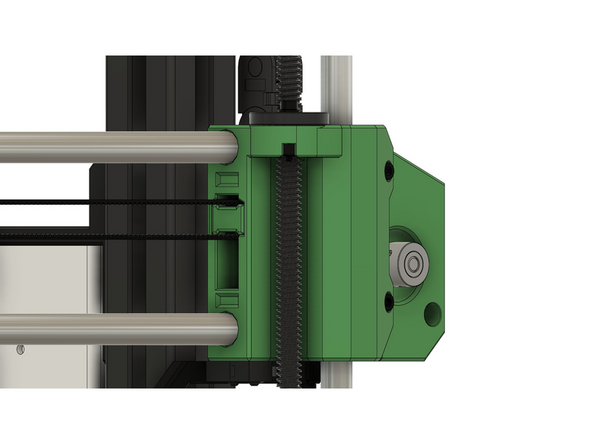

    • Führen Sie den Riemen über die Riemenscheibe am x-Schrittmotor im x-Motorhalter (nicht dargestellt.).

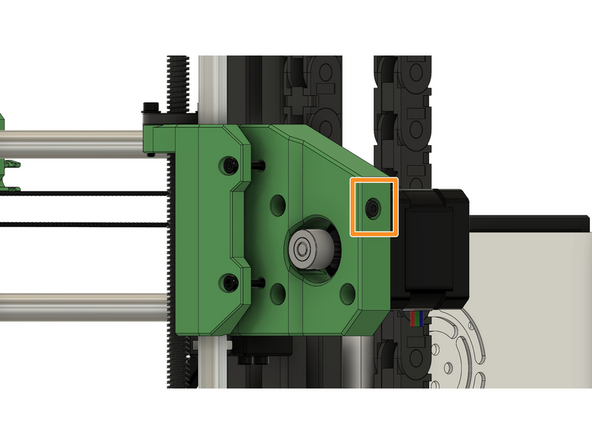

    • Fädeln sie den Riemen durch einen xy-Riemenspanner Einsatz und sichern Sie diesem mithilfe einer M3 Unterlegscheibe und einer M3x50mm Zylinderkopfschraube im u-Motorhalter.

    • Der Riemen muss durch den unteren Schlitz im x-Schlitten laufen und durch die beiden oberen im u-Schlitten.

  10. Schneiden Sie den Riemen so ab, dass Sie das andere Ende des Riemens in den x-Schlitten einführen können. Die beiden Enden des Riemens sollten sich im x-Schlitten berühren. Der Riemen muss durch den unteren Schlitz im x-Schlitten laufen und durch die beiden oberen im u-Schlitten. Sichern Sie die Riemenhalter mit...
    • Schneiden Sie den Riemen so ab, dass Sie das andere Ende des Riemens in den x-Schlitten einführen können. Die beiden Enden des Riemens sollten sich im x-Schlitten berühren.

    • Der Riemen muss durch den unteren Schlitz im x-Schlitten laufen und durch die beiden oberen im u-Schlitten.

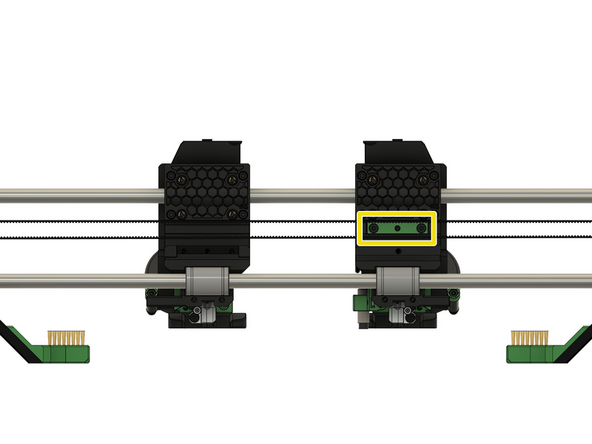

    • Sichern Sie die Riemenhalter mit...

    • ...2x M3x14mm Senkkopfschrauben.

  11. Wiederholen Sie Schritt 10 und 11 für den u-Extruder und u-Schlitten. Wiederholen Sie Schritt 10 und 11 für den u-Extruder und u-Schlitten. Wiederholen Sie Schritt 10 und 11 für den u-Extruder und u-Schlitten.

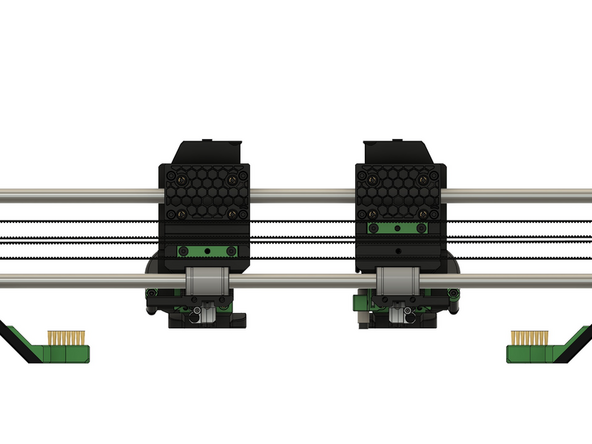

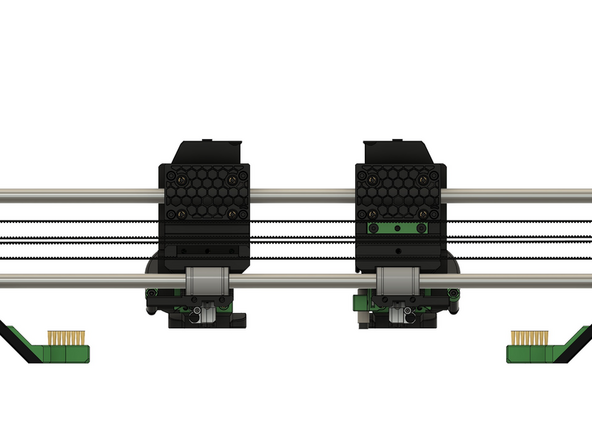

    • Wiederholen Sie Schritt 10 und 11 für den u-Extruder und u-Schlitten.

  12. Verwenden Sie jeweils 2x M3x16mm Zylinderkopfschraube und... ...eine M3x22mm Zylinderkopfschraube, um die x-Schlitten Rückseite unten am x-Schlitten zu befestigen.

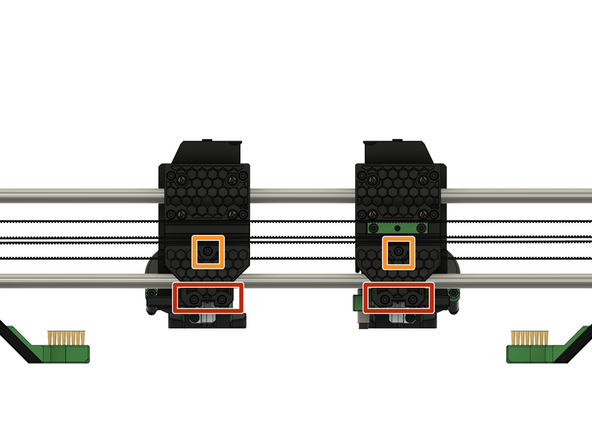

    • Verwenden Sie jeweils 2x M3x16mm Zylinderkopfschraube und...

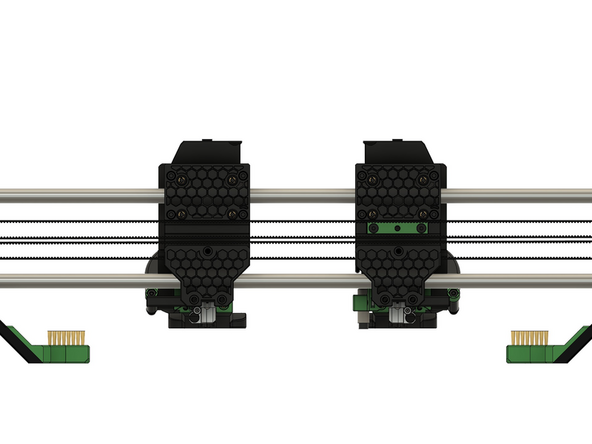

    • ...eine M3x22mm Zylinderkopfschraube, um die x-Schlitten Rückseite unten am x-Schlitten zu befestigen.

  13. Legen Sie das Duet3 Toolboard in die Toolboard Abdeckung. Sichern Sie dieses mit 2x M3x22mm Linsenkopfschrauben.

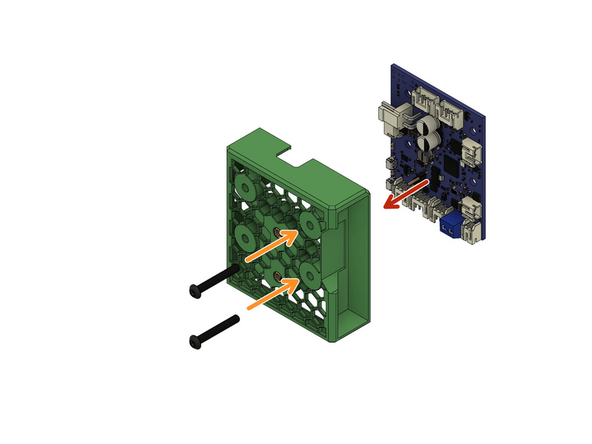

    • Legen Sie das Duet3 Toolboard in die Toolboard Abdeckung.

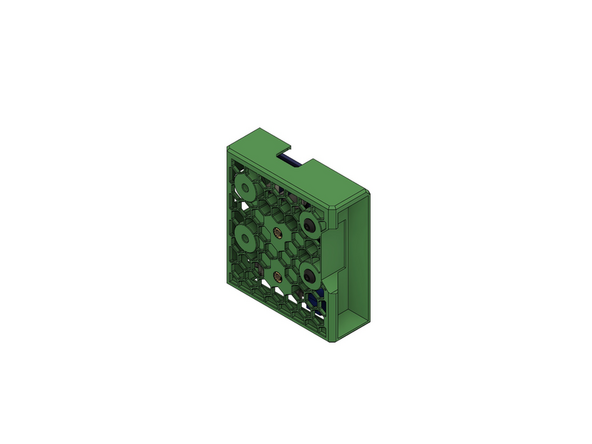

    • Sichern Sie dieses mit 2x M3x22mm Linsenkopfschrauben.

    • Wiederholen Sie diesen Schritt für das zweite Board.

  14. Setzen Sie das zuvor zusammengebaute Duet3 Toolboard auf die x- bzw. u-Schlitten Rückseite und ziehen die 2x zuvor angebrachten Linsenkopfschrauben fest an. Setzen Sie das zuvor zusammengebaute Duet3 Toolboard auf die x- bzw. u-Schlitten Rückseite und ziehen die 2x zuvor angebrachten Linsenkopfschrauben fest an.

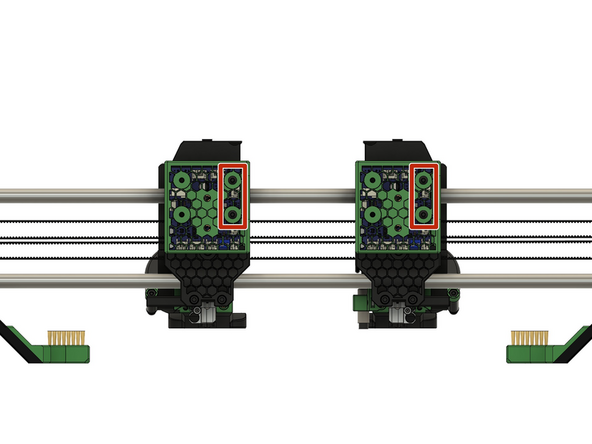

    • Setzen Sie das zuvor zusammengebaute Duet3 Toolboard auf die x- bzw. u-Schlitten Rückseite und ziehen die 2x zuvor angebrachten Linsenkopfschrauben fest an.

  15. Bringen Sie die Toolboard Seiten Abdeckung mit... ...jeweils 2x M3x22mm Linsenkopfschrauben an.

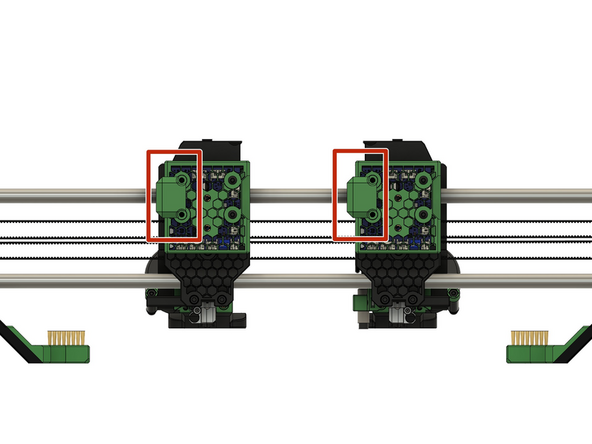

    • Bringen Sie die Toolboard Seiten Abdeckung mit...

    • ...jeweils 2x M3x22mm Linsenkopfschrauben an.

  16. Setzen Sie die Toolboard Kabelhalter auf die zugehörigen Löcher an der Rückseite der Extruder. Sichern Sie diese mit jeweils 2x M3x8m Linsenkopfschrauben. Sichern Sie diese mit jeweils 2x M3x8m Linsenkopfschrauben.

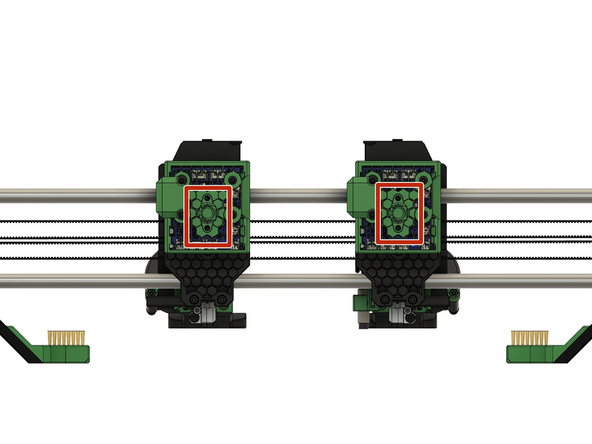

    • Setzen Sie die Toolboard Kabelhalter auf die zugehörigen Löcher an der Rückseite der Extruder.

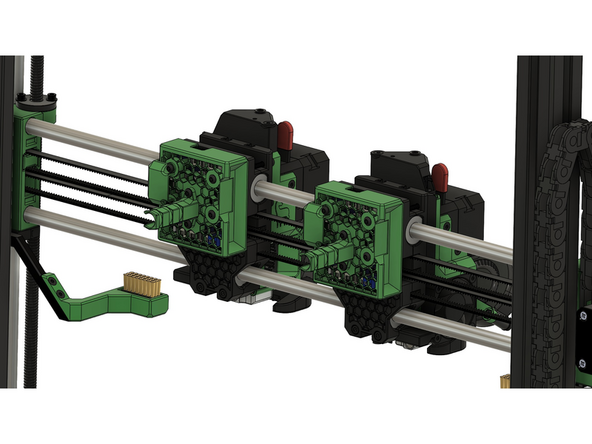

    • Sichern Sie diese mit jeweils 2x M3x8m Linsenkopfschrauben.

  17. Entfernen Sie die M2.5x5mm Zylinderkopfschraube auf der Rückseite des Mosquito Hotends. Tragen Sie Boron-Nitrid-Paste sowohl auf die Heizpatrone als auch auf die Thermistorpatrone auf. Setzen Sie die Thermistorpatrone in das obere Loch ein.
    • Entfernen Sie die M2.5x5mm Zylinderkopfschraube auf der Rückseite des Mosquito Hotends.

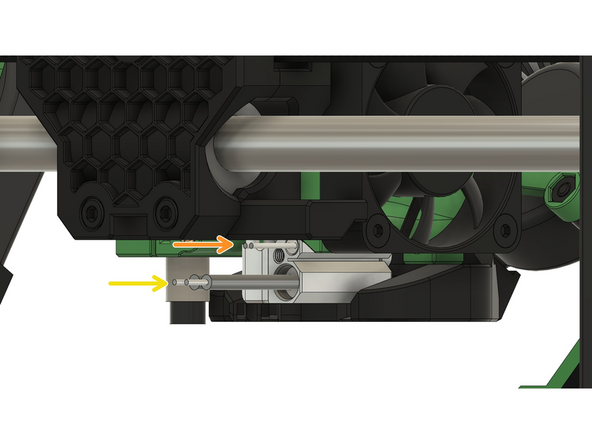

    • Tragen Sie Boron-Nitrid-Paste sowohl auf die Heizpatrone als auch auf die Thermistorpatrone auf.

    • Setzen Sie die Thermistorpatrone in das obere Loch ein.

    • Setzen Sie die Heizpatrone in die das untere Loch ein.

    • Ziehen Sie die M2.5x5mm Zylinderkopfschraube fest, um die Patronen zu sichern.

    • Wiederholen Sie diesen Schritt für den zweiten Extruder.

  18. Schrauben Sie die Düse in den Mosquito Heizblock. Befestigen Sie eine Vanadium-Düse mit dem 1,5Nm Drehmomentschlüssel.

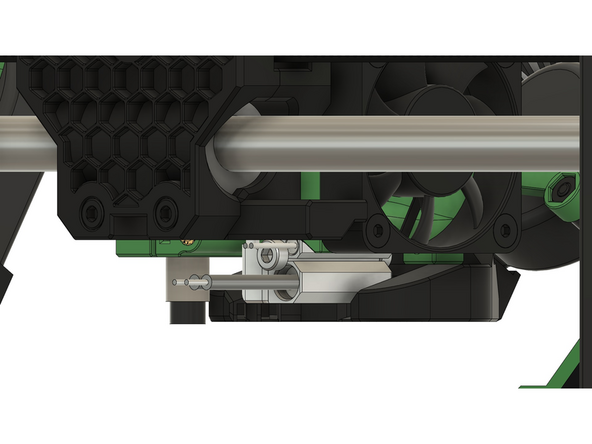

    • Schrauben Sie die Düse in den Mosquito Heizblock.

    • Befestigen Sie eine Vanadium-Düse mit dem 1,5Nm Drehmomentschlüssel.

    • Achten Sie darauf das der Pinda tiefer als die Düse ist. Bezieht sich nur auf den x-Extruder.

    • Wenn dies nicht der Fall ist, lockern Sie die M3x14mm Senkkopfschraube an der Pinda Halterung und richten Sie diesen neu aus.

  19. Kürzen Sie den Techflex Schlauch auf eine Länge von ...cm und ...cm. Die beiden Enden werden jeweils mit einem Feuerzeug kurz erwärmt. Schieben Sie jeweils alle Kabel durch den Techflex Schlauch und sichern Sie das mit jeweils 3x Kabelbindern. Sichern Sie die beiden Techflex Schläuche mit einer Kabelklammer...

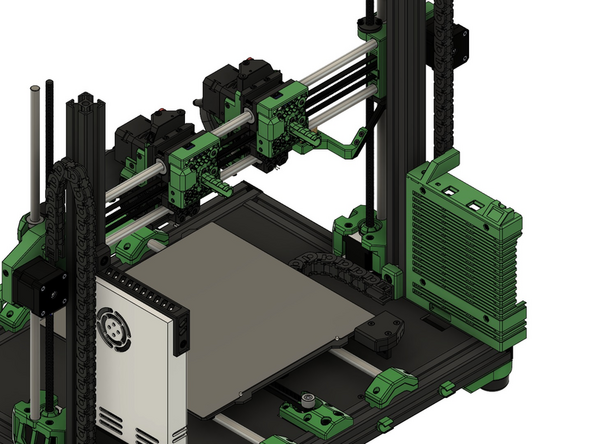

    • Kürzen Sie den Techflex Schlauch auf eine Länge von ...cm und ...cm. Die beiden Enden werden jeweils mit einem Feuerzeug kurz erwärmt.

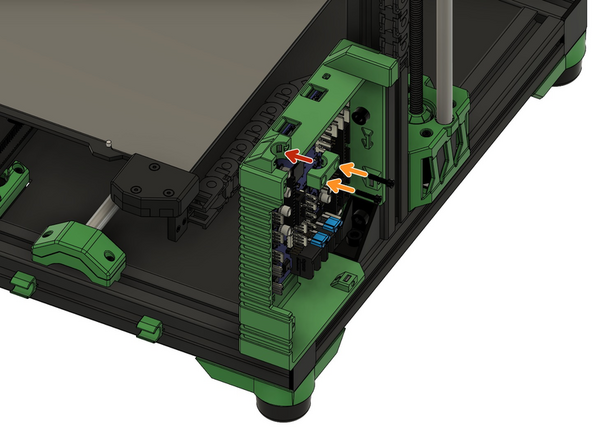

    • Schieben Sie jeweils alle Kabel durch den Techflex Schlauch und sichern Sie das mit jeweils 3x Kabelbindern.

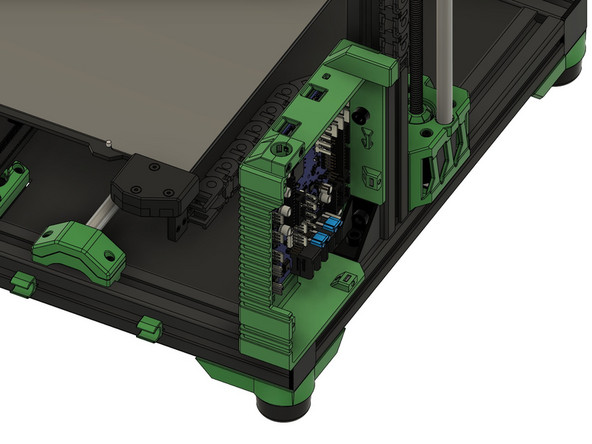

    • Sichern Sie die beiden Techflex Schläuche mit einer Kabelklammer...

    • ...und 2x M3x14mm Zylinderkopfschrauben.

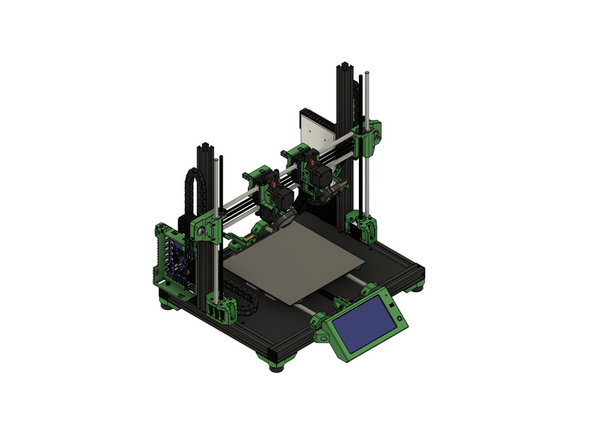

  20. Insert wisdom here.
    • Insert wisdom here.
