Introduction

Anleitung für die Installation des LGX - Mosquito Extruders an einem 10mm Caribou. Diese Anleitung deckt sowohl die FDM- als auch die SLS-gedruckten Teile ab.

  1. (1) Bondtech LGX™ eXtruder (2) Mosquito Hotend oder Mosquito Magnum Hotend (3) PTFE Schlauch

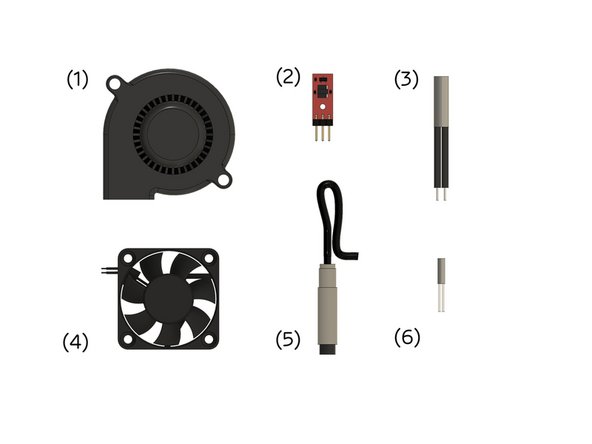

  2. (1) Radial Fan

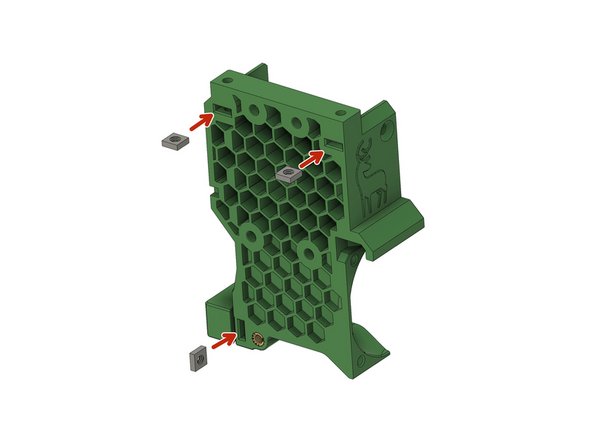

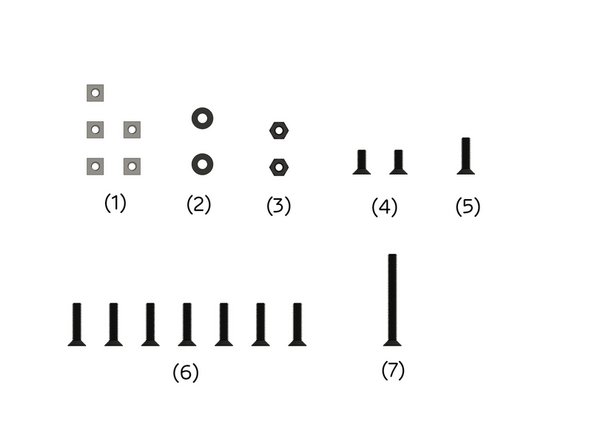

  3. Setzen Sie 3x M3 Vierkantmutter in die Rückseite des LGX-Halters ein. Setzen Sie 2x M3 Vierkantmuttern in den Boden des x-Schlittens ein. Führen Sie das Kabel des Filament Sensors durch den Kabelkanal. Lassen Sie das Kabel oben etwa 4 cm überstehen.
    • Setzen Sie 3x M3 Vierkantmutter in die Rückseite des LGX-Halters ein.

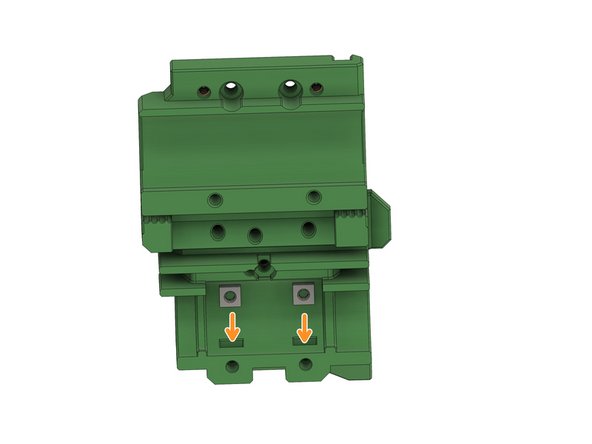

    • Setzen Sie 2x M3 Vierkantmuttern in den Boden des x-Schlittens ein.

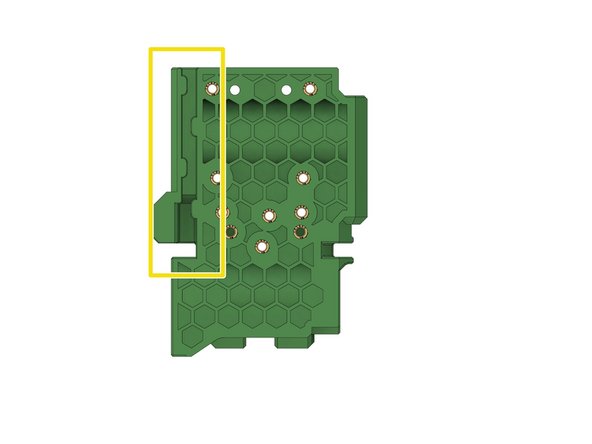

    • Führen Sie das Kabel des Filament Sensors durch den Kabelkanal. Lassen Sie das Kabel oben etwa 4 cm überstehen.

    • Achten Sie auf die richtige Ausrichtung des Kabels. Der 3-Pin-Stecker geht an den Sensor, der 5-Pin-Stecker an die Platine.

  4. Schieben Sie das Hotend in den LGX-Halter. Verwenden Sie 2x M2.5x6mm Zylinderkopfschrauben, um das Hotend zu befestigen. Schneiden Sie den PTFE-Schlauch mit dem mitgelieferten Schneidewerkzeug auf 19,7 mm Länge zu.

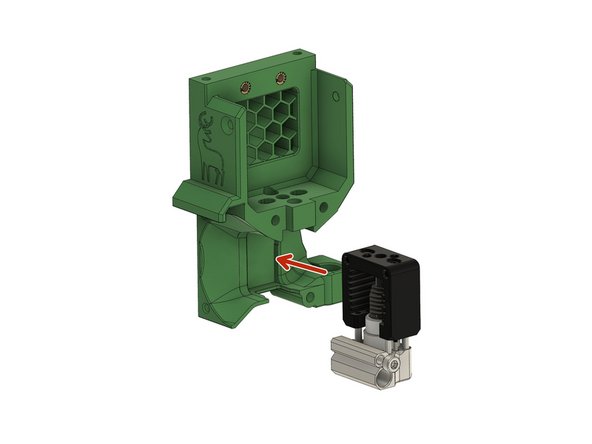

    • Schieben Sie das Hotend in den LGX-Halter.

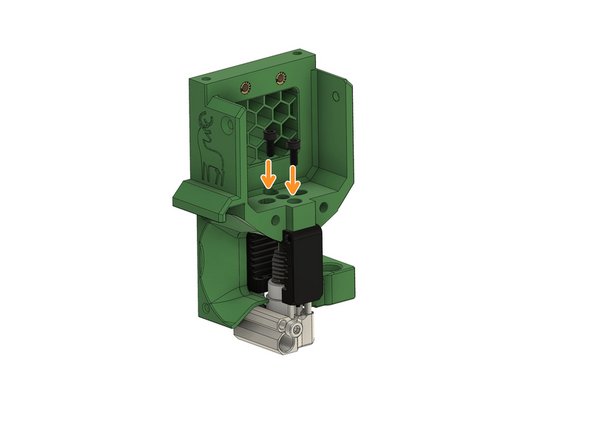

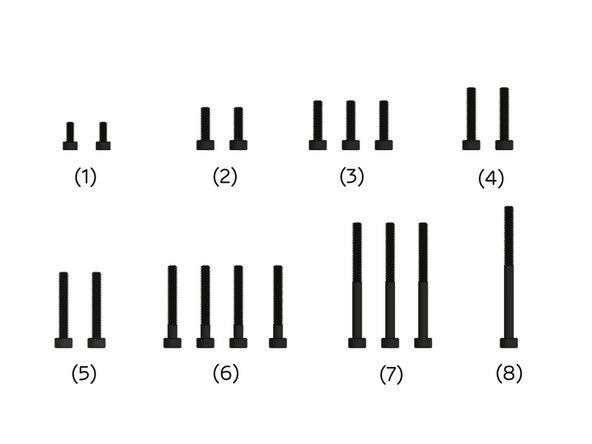

    • Verwenden Sie 2x M2.5x6mm Zylinderkopfschrauben, um das Hotend zu befestigen.

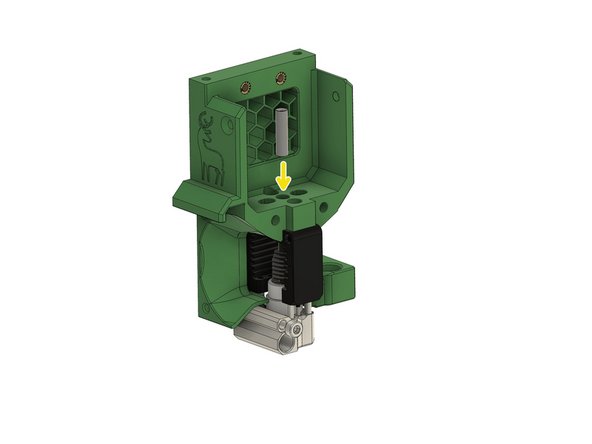

    • Schneiden Sie den PTFE-Schlauch mit dem mitgelieferten Schneidewerkzeug auf 19,7 mm Länge zu.

    • Schieben Sie den PTFE-Schlauch in das mittlere Loch. Achten Sie darauf, den Schlauch vollständig in die Oberseite des Mosquitos einzuführen.

    • Achten Sie darauf, dass die abgeschrägte Seite des Schlauchs nach oben zeigt.

  5. Bevor man den Extruder Motor anbringen kann muss der Motor gedreht werden. Lösen Sie die 3x M3x28mm Zylinderkopfschrauben und drehen Sie den Motor und machen Sie die Schrauben wieder fest. Lösen Sie die 3x M3x28mm Zylinderkopfschrauben und drehen Sie den Motor und machen Sie die Schrauben wieder fest.

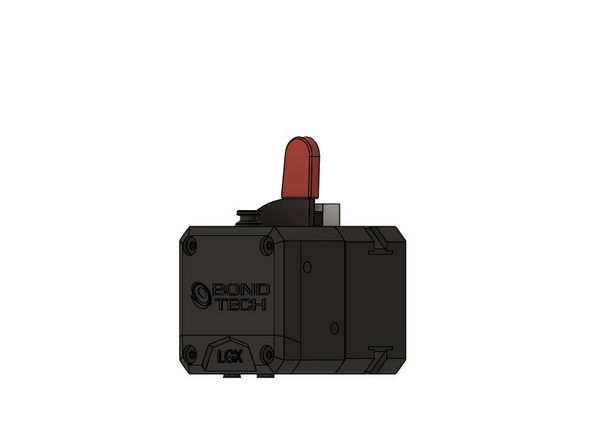

    • Bevor man den Extruder Motor anbringen kann muss der Motor gedreht werden.

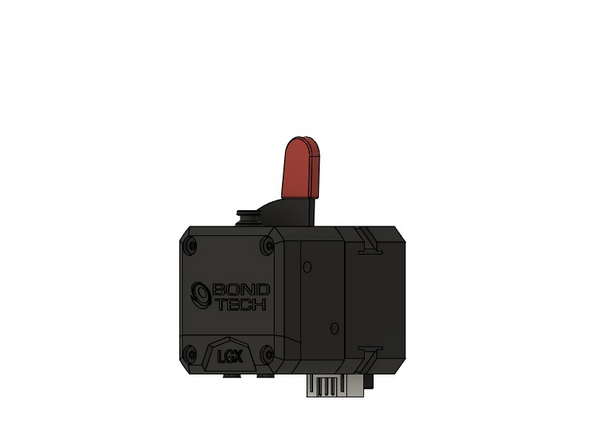

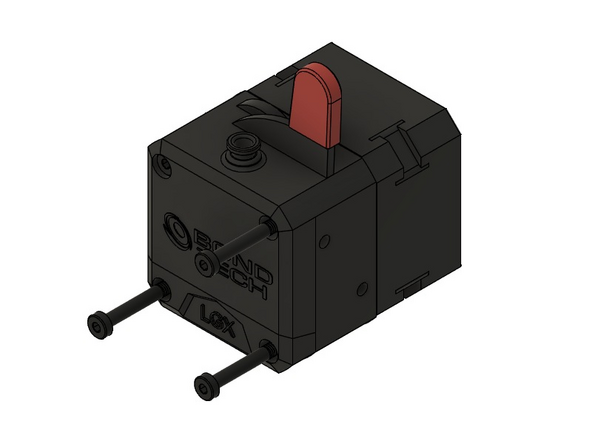

    • Lösen Sie die 3x M3x28mm Zylinderkopfschrauben und drehen Sie den Motor und machen Sie die Schrauben wieder fest.

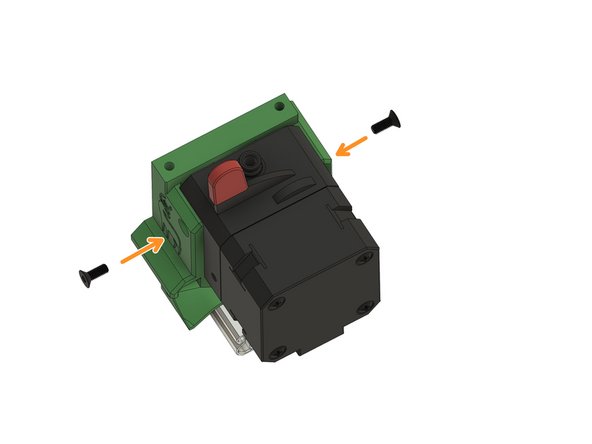

  6. Schieben Sie den LGX-Extruder vorsichtig an seinen Platz in den LGX-Halter. Stellen Sie sicher, dass der PTFE-Schlauch in das Loch am Boden des Extruders geschoben wird.
    • Schieben Sie den LGX-Extruder vorsichtig an seinen Platz in den LGX-Halter.

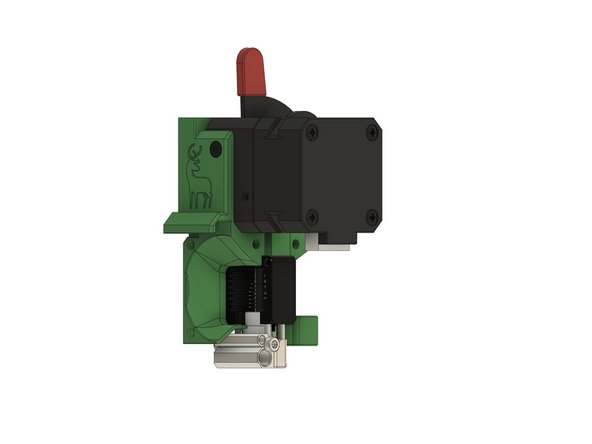

    • Stellen Sie sicher, dass der PTFE-Schlauch in das Loch am Boden des Extruders geschoben wird.

    • Sichern Sie den Extruder mit 2x M3x6mm Senkkopfschrauben.

  7. Setzen Sie die Rückseite des X-Schlittens gegen die Rückseite des LGX-Halters. Achten Sie darauf, dass das Kabel des Filament Sensors im Kanal des X-Schlittens sitzt und nicht zwischen den beiden Kunststoffteilen eingeklemmt wird.

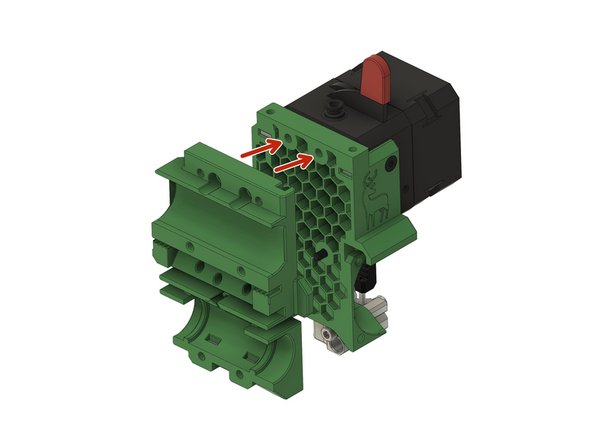

    • Setzen Sie die Rückseite des X-Schlittens gegen die Rückseite des LGX-Halters.

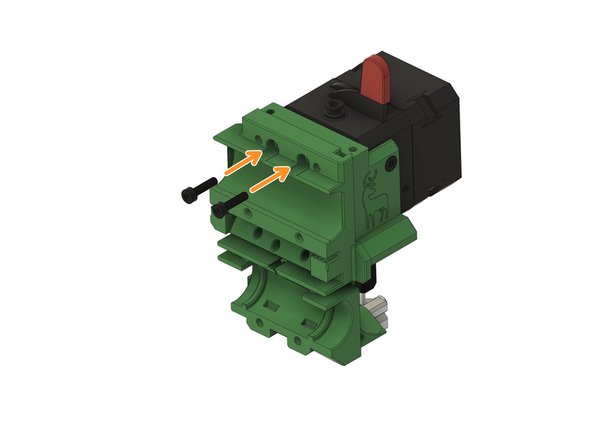

    • Achten Sie darauf, dass das Kabel des Filament Sensors im Kanal des X-Schlittens sitzt und nicht zwischen den beiden Kunststoffteilen eingeklemmt wird.

    • Verwenden Sie 2x M3x12mm Zylinderkopfschrauben, um die Teile zusammenzuschrauben.

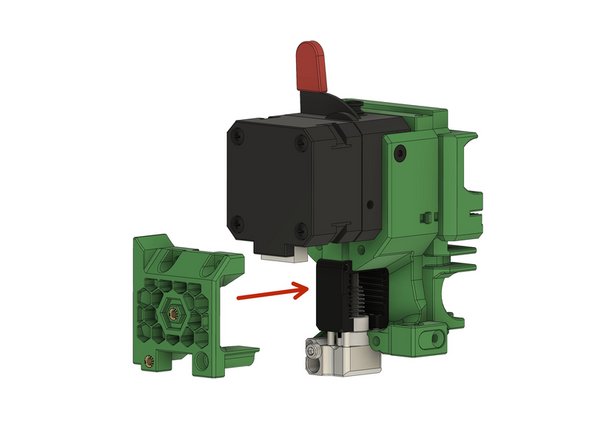

  8. Bringen Sie die LGX-Abdeckung (wie in Abbildung 1 dargestellt) an der Vorderseite des LGX-Halter an. Befestigen Sie die LGX-Abdeckung mit 3x M3x35mm Zylinderkopfschrauben.
    • Bringen Sie die LGX-Abdeckung (wie in Abbildung 1 dargestellt) an der Vorderseite des LGX-Halter an.

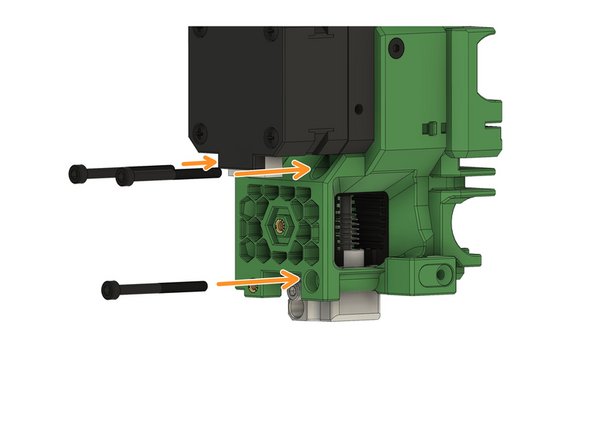

    • Befestigen Sie die LGX-Abdeckung mit 3x M3x35mm Zylinderkopfschrauben.

  9. Schließen Sie das Motorkabel an den Motor an und führen Sie das Kabel durch den Kabelkanal. Setzen Sie den Extruder so auf den LGX-Halter, dass (1) die Kabel zum Kanal und (2) der Aufkleber auf dem Lüfter zum Inneren des Extruders zeigen. Befestigen Sie den Extruderlüfter mit 4x M3x16mm Senkkopfschrauben.

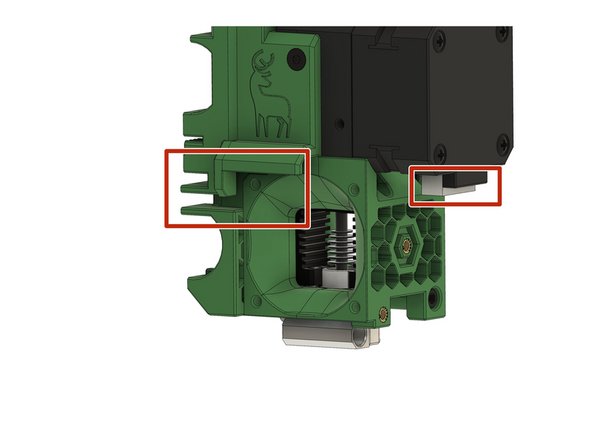

    • Schließen Sie das Motorkabel an den Motor an und führen Sie das Kabel durch den Kabelkanal.

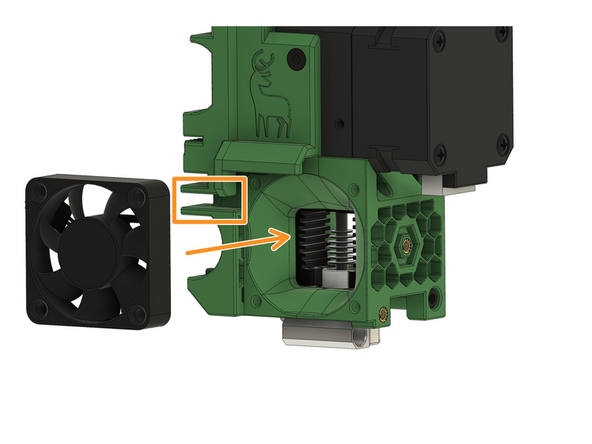

    • Setzen Sie den Extruder so auf den LGX-Halter, dass (1) die Kabel zum Kanal und (2) der Aufkleber auf dem Lüfter zum Inneren des Extruders zeigen.

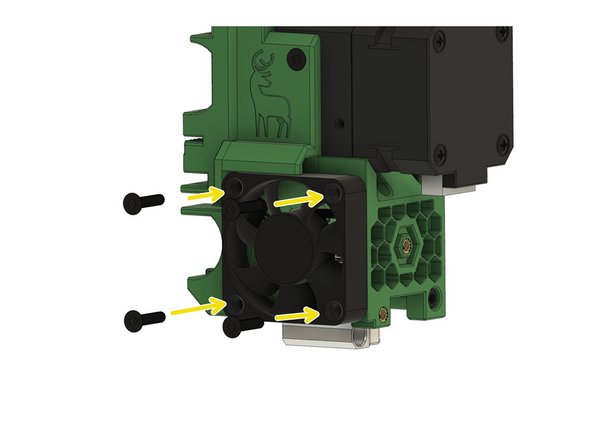

    • Befestigen Sie den Extruderlüfter mit 4x M3x16mm Senkkopfschrauben.

    • Führen Sie das Kabel des Lüfters durch den Kabelkanal zur Rückseite des X-Trägers.

  10. 2x M3 Sechskantmuttern in die Lüfterhalterung schieben. Setzen Sie den Lüfterhalterung vor die LGX Abdeckung. Verwenden Sie eine M3x12mm Zylinderkopfschraube zur Befestigung der Lüfterhalterung.

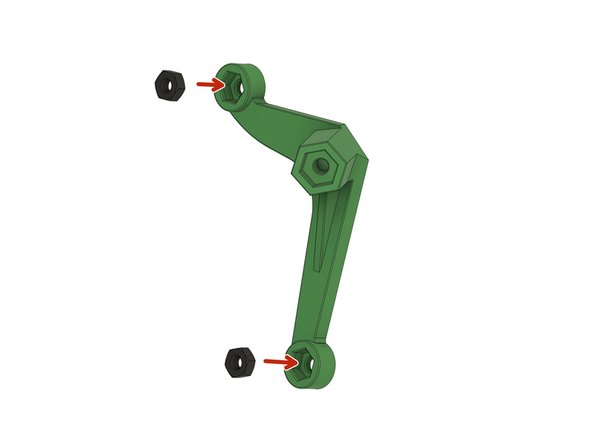

    • 2x M3 Sechskantmuttern in die Lüfterhalterung schieben.

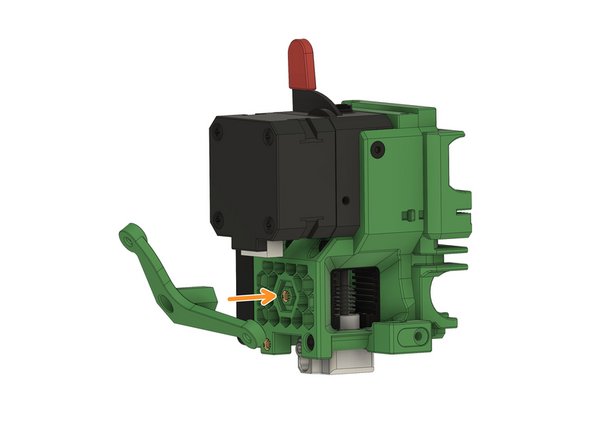

    • Setzen Sie den Lüfterhalterung vor die LGX Abdeckung.

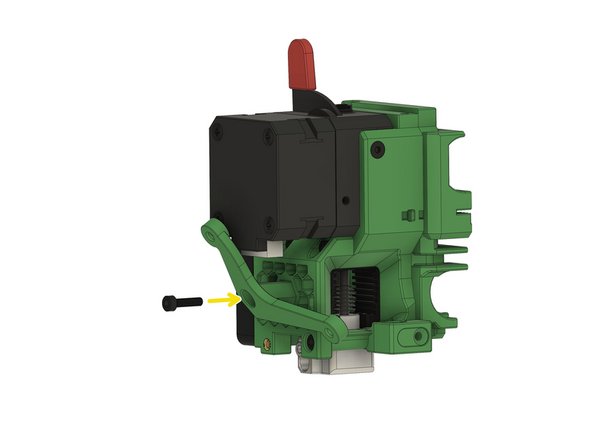

    • Verwenden Sie eine M3x12mm Zylinderkopfschraube zur Befestigung der Lüfterhalterung.

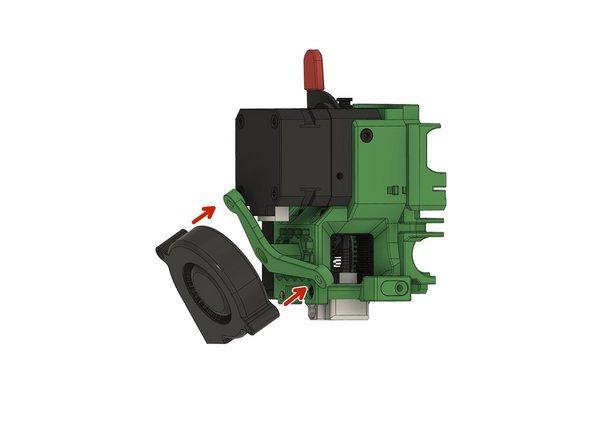

  11. Setzen Sie die Schraubenlöcher des Radiallüfters vor die Schraubenlöcher der Lüfterhalterung. Achten Sie auf die Ausrichtung des Lüfters.
    • Setzen Sie die Schraubenlöcher des Radiallüfters vor die Schraubenlöcher der Lüfterhalterung.

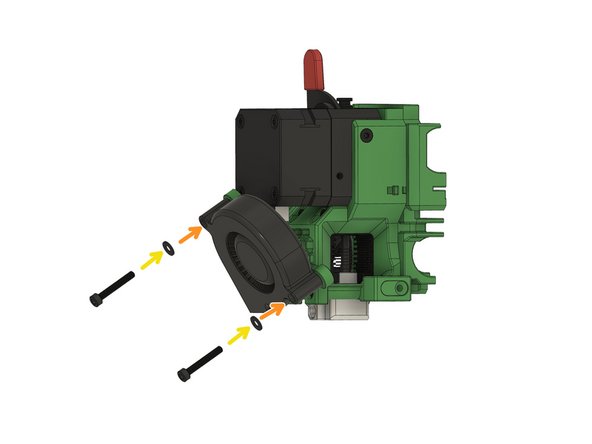

    • Achten Sie auf die Ausrichtung des Lüfters.

    • Verwenden Sie 2x M3 Unterlegscheiben und...

    • ...2x M3x20mm Zylinderkopfschrauben zur Befestigung des Lüfters an der Lüfterhalterung.

  12. Stecken Sie den PINDA 2 / SuperPINDA in das Loch an der Seite des LGX Halters. Befestigen Sie den Sensor mit einer M3x12mm Senkkopfschraube. Führen Sie zunächst das Kabel des Radiallüfters durch den Kabelkanal.

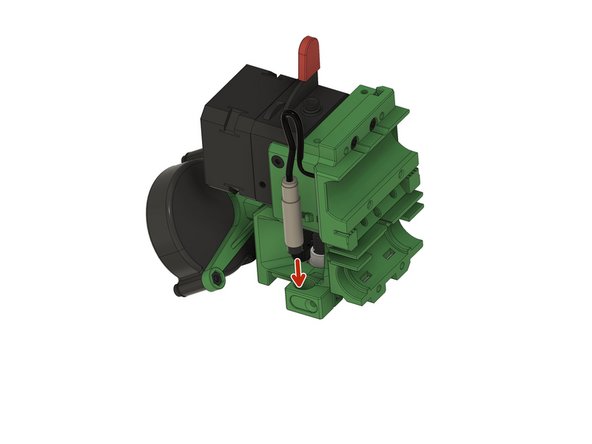

    • Stecken Sie den PINDA 2 / SuperPINDA in das Loch an der Seite des LGX Halters.

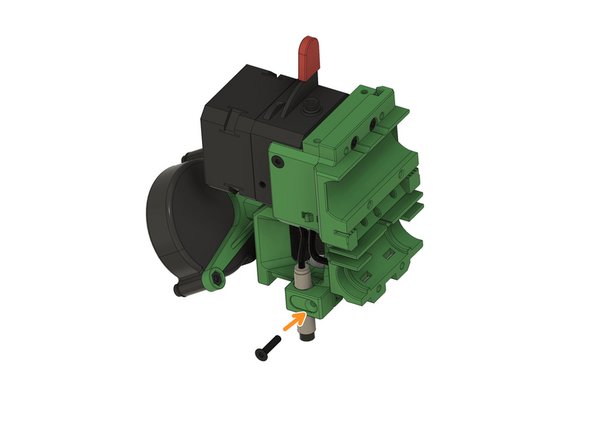

    • Befestigen Sie den Sensor mit einer M3x12mm Senkkopfschraube.

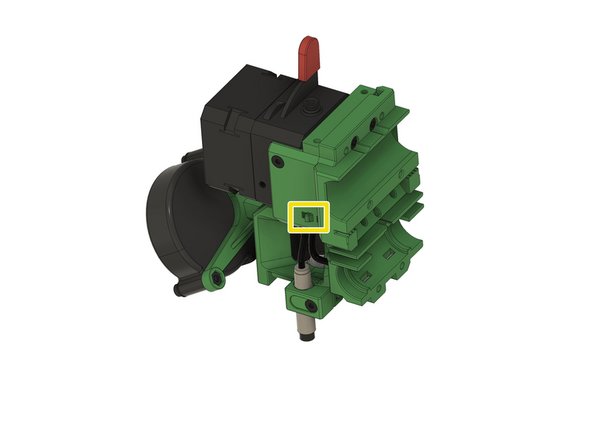

    • Führen Sie zunächst das Kabel des Radiallüfters durch den Kabelkanal.

    • Bilden Sie eine Schlaufe mit dem Sensorkabel und führen Sie es durch den Kabelkanal.

    • Befestigen Sie die Schlaufe mit einem Kabelbinder an der LGX Halterung.

  13. Legen Sie die Stahlkugel in die Öffnung des Filament Sensor Halters. Drücken Sie die Feder, mithilfe des Schlitzschraubenziehers, vorsichtig in die Halterung. Drücken Sie die Feder, mithilfe des Schlitzschraubenziehers, vorsichtig in die Halterung.
    • Legen Sie die Stahlkugel in die Öffnung des Filament Sensor Halters.

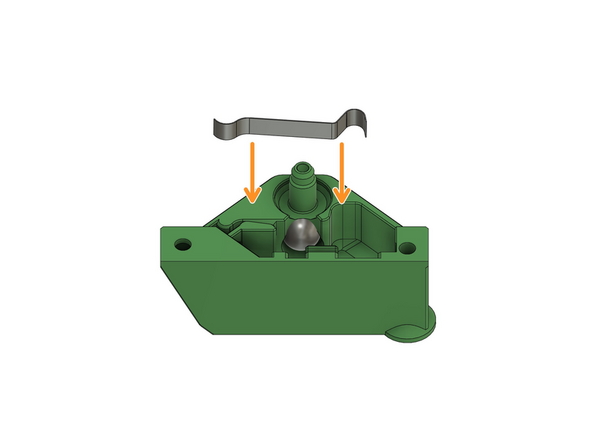

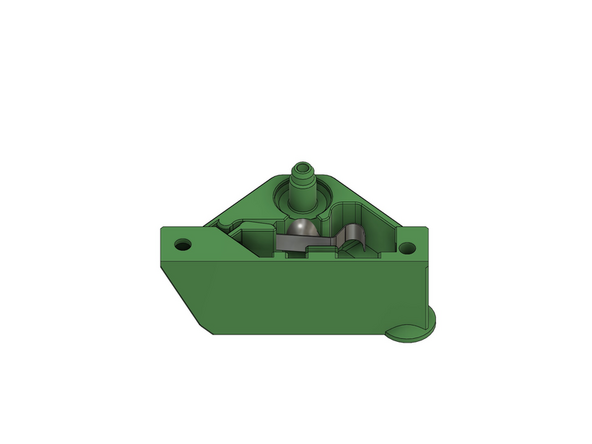

    • Drücken Sie die Feder, mithilfe des Schlitzschraubenziehers, vorsichtig in die Halterung.

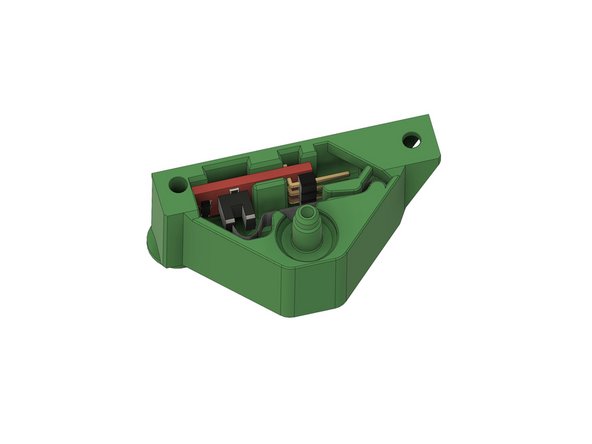

  14. Setzen Sie den Filament Sensor in den Filament Sensor Halter ein. Die Feder darf sich im Ruhezustand  nicht in der Gabel des Filamentsensors befinden. Erst wenn Sie z.B. mit Filament die Kugel gegen die Feder drücken, darf die Feder sich dazwischen befinden. Falls die Feder sich jedoch doch innerhalb oder außerhalb befindet, biegen Sie die Feder vorsichtig mit der Hand in die richtige Position.

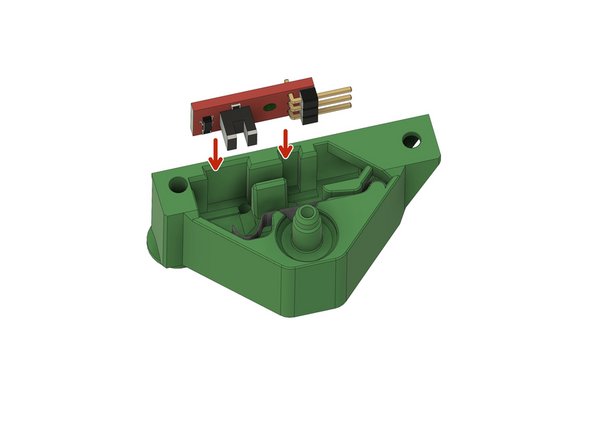

    • Setzen Sie den Filament Sensor in den Filament Sensor Halter ein.

    • Die Feder darf sich im Ruhezustand nicht in der Gabel des Filamentsensors befinden. Erst wenn Sie z.B. mit Filament die Kugel gegen die Feder drücken, darf die Feder sich dazwischen befinden.

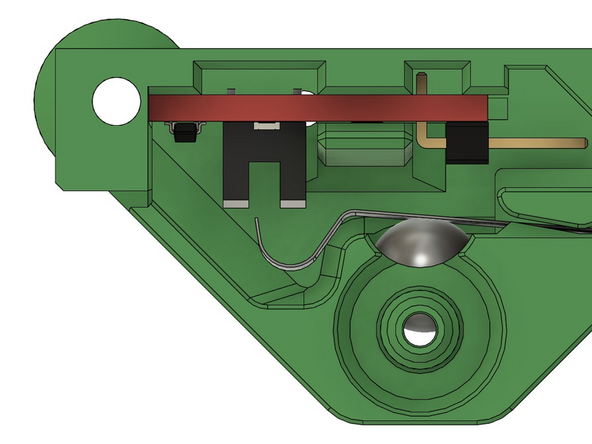

    • Falls die Feder sich jedoch doch innerhalb oder außerhalb befindet, biegen Sie die Feder vorsichtig mit der Hand in die richtige Position.

  15. Entfernen Sie die Bowdenkupplung vom Extruder. Setzen Sie das Filament Sensor Halter oben auf den Extruder. Befestigen Sie diese mit einer M3x12mm Senkkopfschraube...

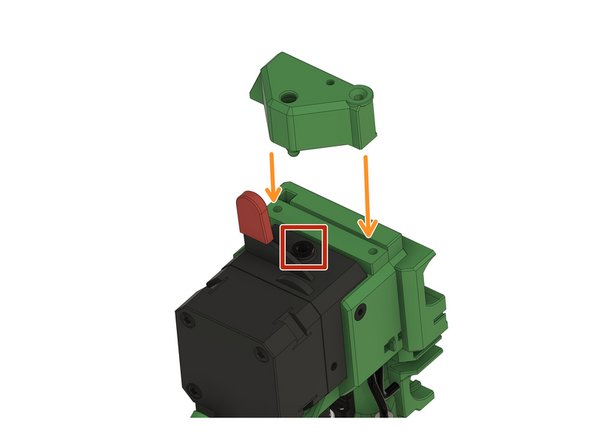

    • Entfernen Sie die Bowdenkupplung vom Extruder.

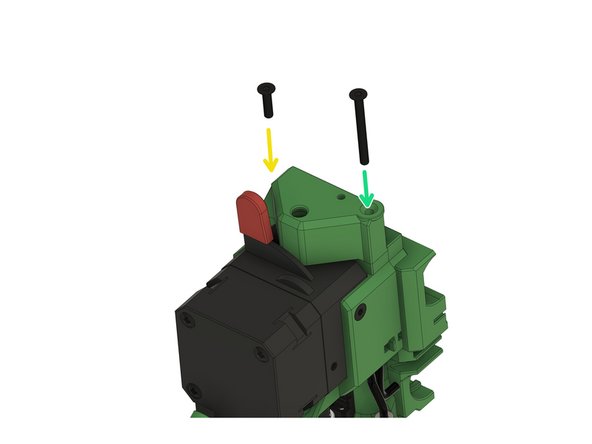

    • Setzen Sie das Filament Sensor Halter oben auf den Extruder.

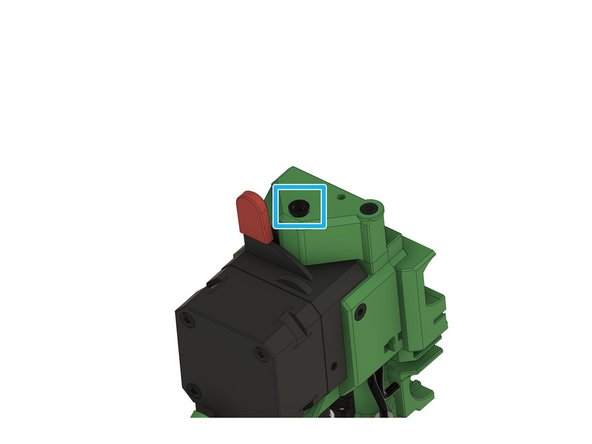

    • Befestigen Sie diese mit einer M3x12mm Senkkopfschraube...

    • ...und einer M3x30mm Senkkopfschraube.

    • Setzen Sie die Bowdenkupplung in den Filament Sensor Halter ein.

    • Befestigen Sie das Kabel am Filament Sensor.

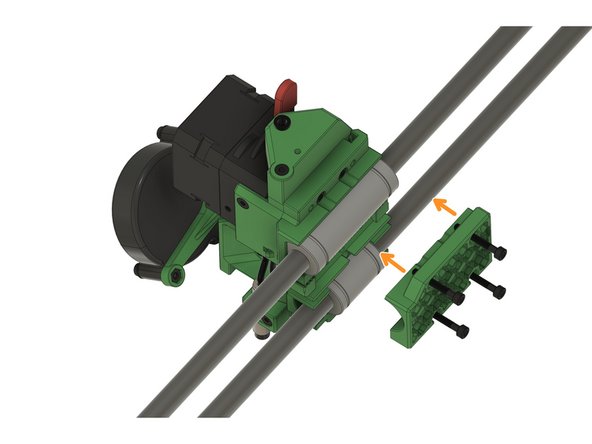

  16. Richten Sie die Kugellager an der Rückseite des x-Schlittens aus. Bringen Sie die x-Schlitten Rückseite oben in Position. Befestigen Sie dieses mit 4x M3x22 Zylinderkopfschrauben.

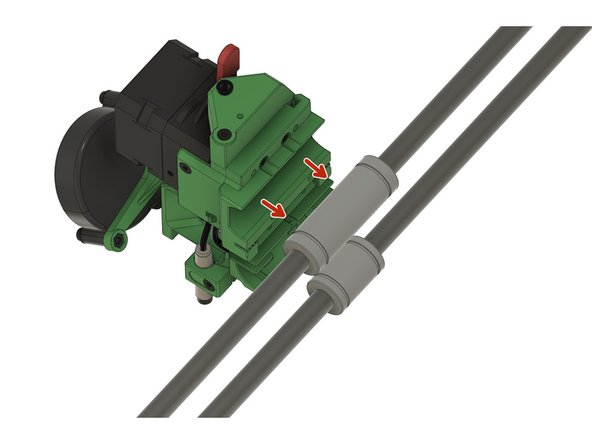

    • Richten Sie die Kugellager an der Rückseite des x-Schlittens aus.

    • Bringen Sie die x-Schlitten Rückseite oben in Position.

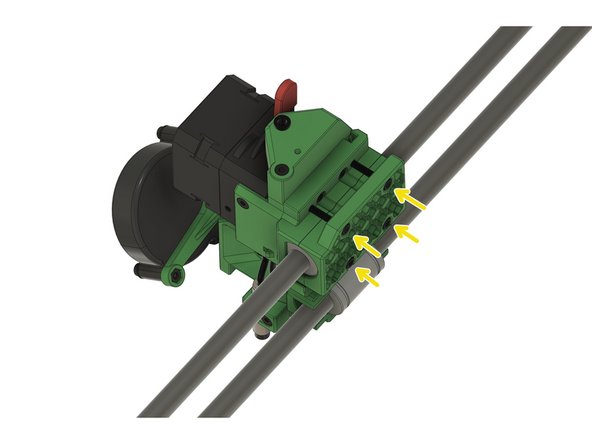

    • Befestigen Sie dieses mit 4x M3x22 Zylinderkopfschrauben.

    • Ziehen Sie die Schrauben nicht zu fest an!

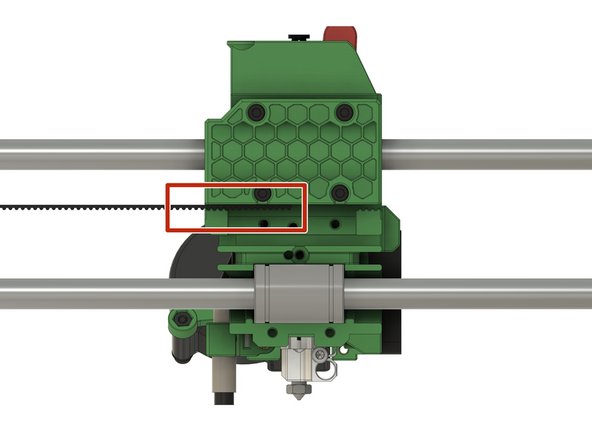

  17. Führen Sie ein Ende des Riemens in den x-Schlitten ein. Er sollte bis zur Hälfte in den x-Schlitten eingesetzt sein. Führen Sie den Riemen durch den x-Idler und den x-Motorhalter (hier nicht abgebildet). Der Riemen muss durch den unteren Schlitz im x-Schlitten laufen.
    • Führen Sie ein Ende des Riemens in den x-Schlitten ein. Er sollte bis zur Hälfte in den x-Schlitten eingesetzt sein.

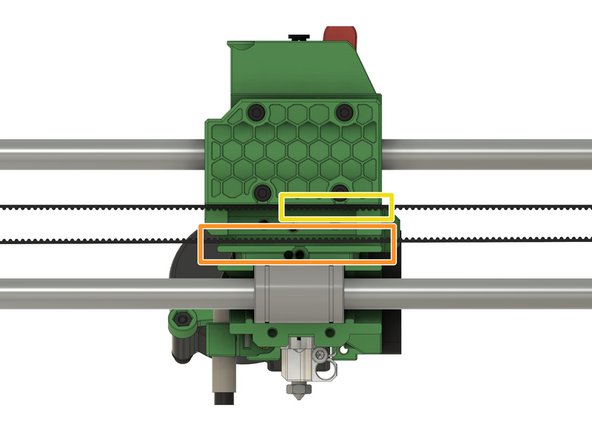

    • Führen Sie den Riemen durch den x-Idler und den x-Motorhalter (hier nicht abgebildet).

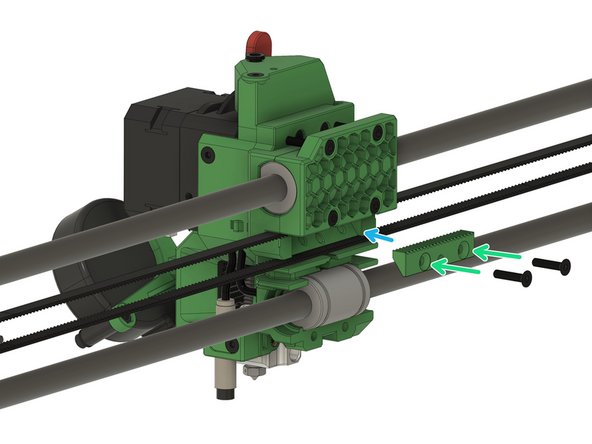

    • Der Riemen muss durch den unteren Schlitz im x-Schlitten laufen.

    • Schneiden Sie den Riemen so ab, dass Sie das andere Ende des Riemens in den x-Schlitten einführen können. Die beiden Enden des Riemens sollten sich im x-Schlitten berühren.

    • Verwenden Sie 2x M3x16mm Senkkopfschrauben um...

    • ...die Riemenhalterung im x-Schlitten zu befestigen.

  18. Führen Sie das 2,85mm-Nylon Filament in das Loch neben dem Schraubenloch ein. Verwenden Sie eine M3x10mm Zylinderkopfschraube, um das Nylon Filament in seiner Position zu sichern. Führen Sie die Kabel für die Lüfter, den PINDA, das Filament Sensor Kabel und den Extrudermotor durch das Loch.

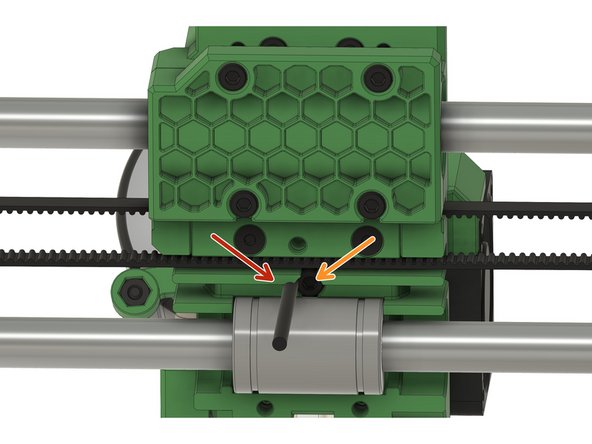

    • Führen Sie das 2,85mm-Nylon Filament in das Loch neben dem Schraubenloch ein.

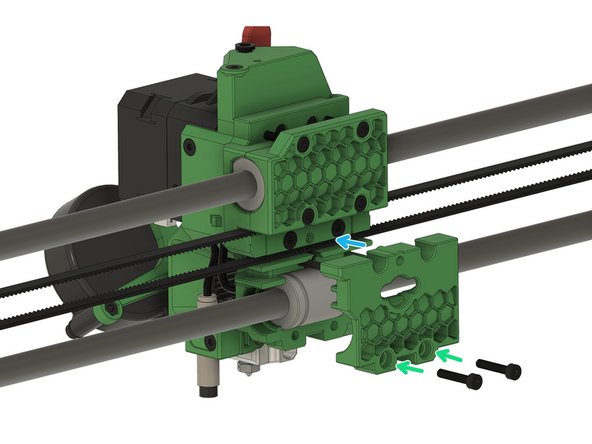

    • Verwenden Sie eine M3x10mm Zylinderkopfschraube, um das Nylon Filament in seiner Position zu sichern.

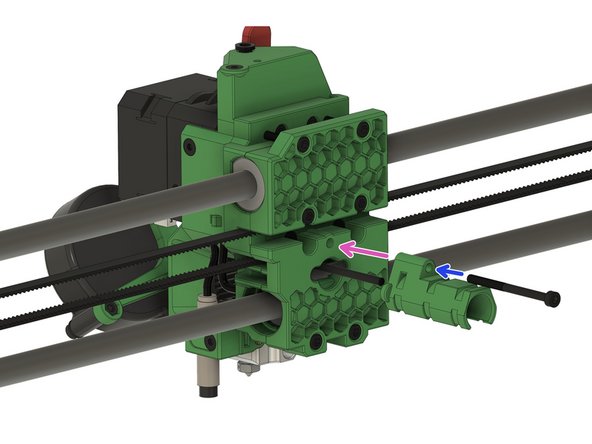

    • Führen Sie die Kabel für die Lüfter, den PINDA, das Filament Sensor Kabel und den Extrudermotor durch das Loch.

    • Verwenden Sie 2x M3x16mm Zylinderkopfschraube, um...

    • ...die x-Schlitten Rückseite unten am x-Schlitten zu befestigen.

    • Verwenden Sie M3x40mm Zylinderkopfschraube zur...

    • ...Befestigung des Kabelhalter am x-Schlitten .

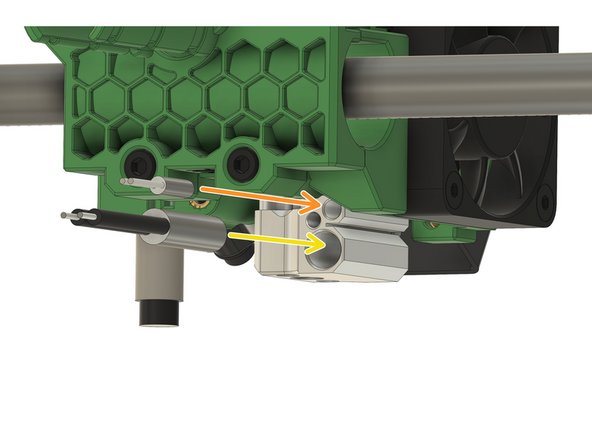

  19. Entfernen Sie die M2.5x5mm Zylinderkopfschraube auf der Rückseite des Mosquito Hotends. Tragen Sie Boron-Nitrid-Paste sowohl auf die Heizpatrone als auch auf die Thermistorpatrone auf. Setzen Sie die Thermistorpatrone in das obere Loch ein.
    • Entfernen Sie die M2.5x5mm Zylinderkopfschraube auf der Rückseite des Mosquito Hotends.

    • Tragen Sie Boron-Nitrid-Paste sowohl auf die Heizpatrone als auch auf die Thermistorpatrone auf.

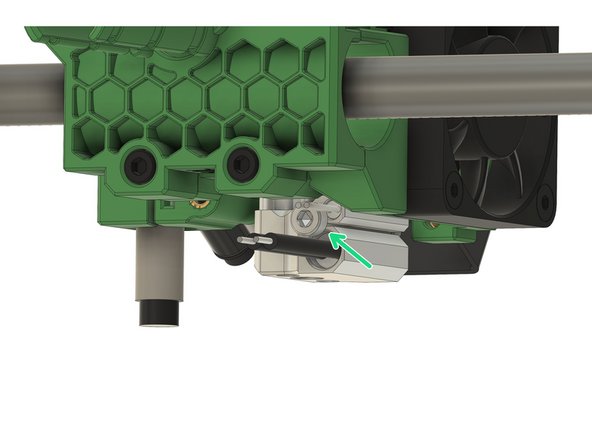

    • Setzen Sie die Thermistorpatrone in das obere Loch ein.

    • Setzen Sie die Heizpatrone in die untere Bohrung ein.

    • Ziehen Sie die M2.5x5mm Zylinderkopfschraube fest, um die Patronen zu sichern.

  20. Schrauben Sie die Düse in den Mosquito Heizblock. Befestigen Sie eine Vanadium-Düse mit dem 1,5Nm Drehmomentschlüssel. Richten Sie das Loch auf der Rückseite des Lüfterauslass mit dem Loch auf der LGX Abdeckung aus.

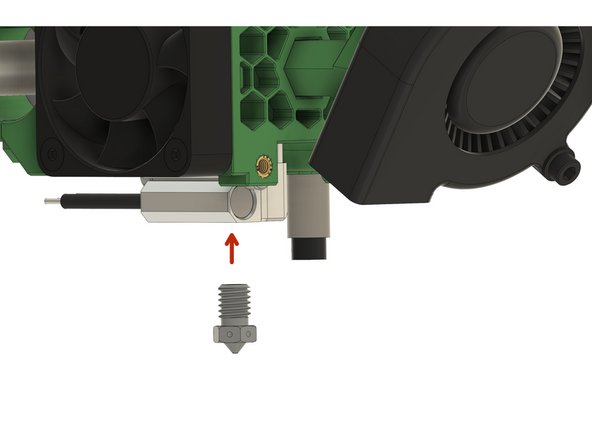

    • Schrauben Sie die Düse in den Mosquito Heizblock.

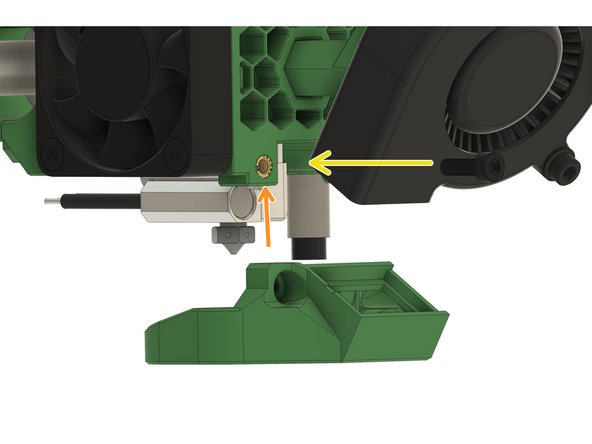

    • Befestigen Sie eine Vanadium-Düse mit dem 1,5Nm Drehmomentschlüssel.

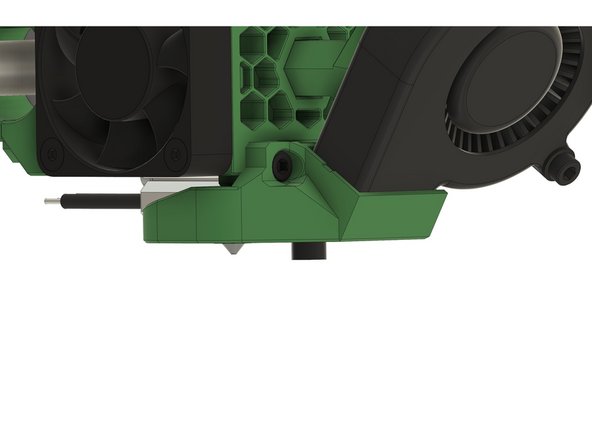

    • Richten Sie das Loch auf der Rückseite des Lüfterauslass mit dem Loch auf der LGX Abdeckung aus.

    • Befestigen Sie den Lüfterauslass mit einer M3x10mm Zylinderkopfschraube.
