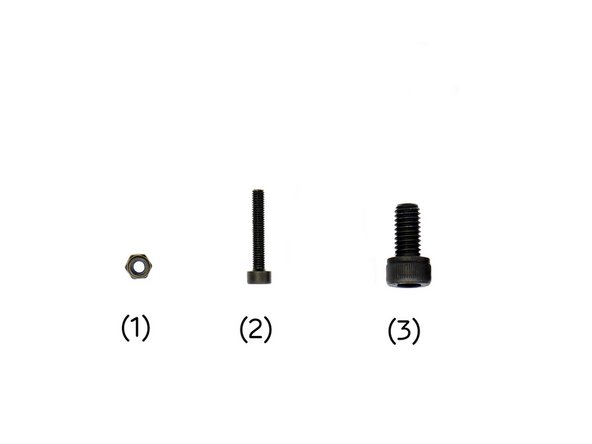

  1. (1) Spulenhalterung
    • (1) Spulenhalterung

    • (2) Kappe

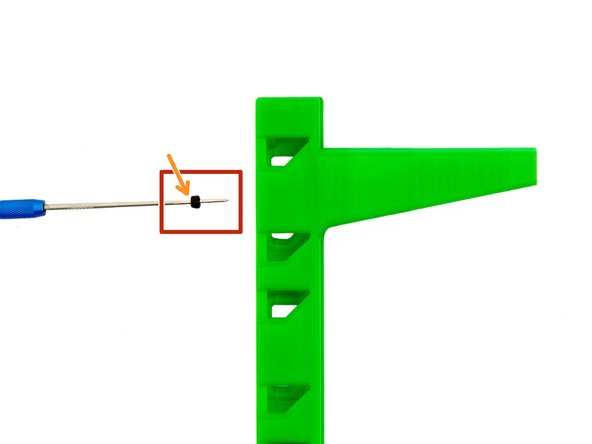

  2. Stecken Sie die M3 Sicherungsmutter auf die Reißnadel. Achten Sie auf die Richtung: der blaue Sicherungsring  muss auf der gegenüberliegenden Seite der Spitze  sein. Führen Sie die Reißnadel durch die Spulenhalterung und stecken die die Sicherungsmutter in das vorgesehene Loch.
    • Stecken Sie die M3 Sicherungsmutter auf die Reißnadel.

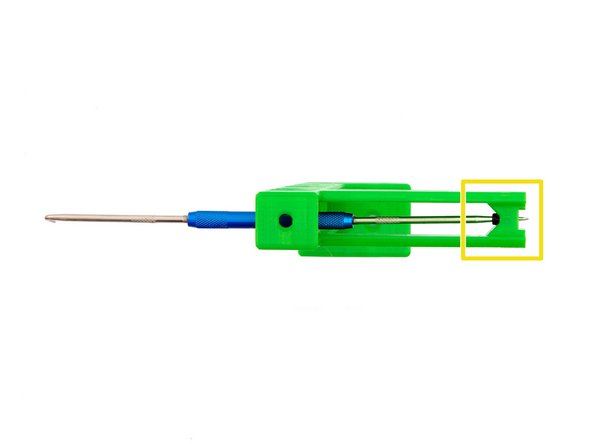

    • Achten Sie auf die Richtung: der blaue Sicherungsring muss auf der gegenüberliegenden Seite der Spitze sein.

    • Führen Sie die Reißnadel durch die Spulenhalterung und stecken die die Sicherungsmutter in das vorgesehene Loch.

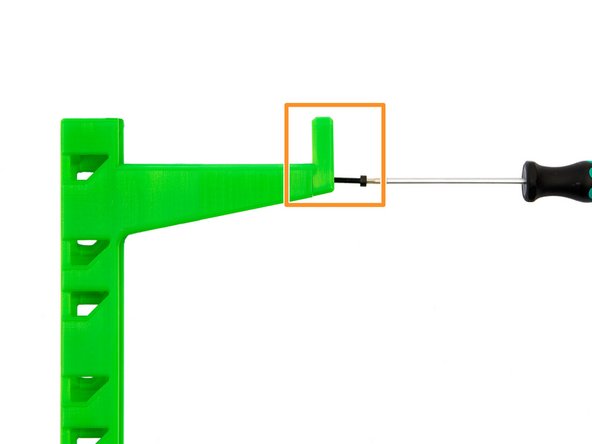

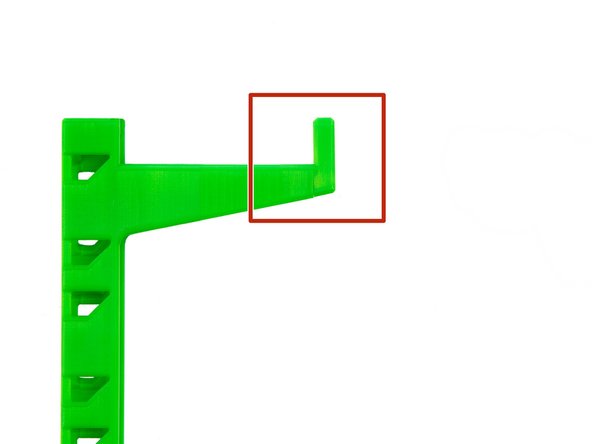

  3. Stecken Sie die Kappe auf die Spulenhalterung. Befestigen Sie die Kappe mit einer M3x18mm Zylinderkopfschraube. Befestigen Sie die Kappe mit einer M3x18mm Zylinderkopfschraube.

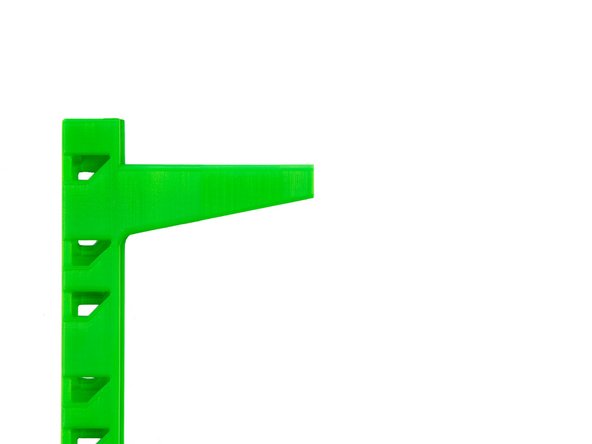

    • Stecken Sie die Kappe auf die Spulenhalterung.

    • Befestigen Sie die Kappe mit einer M3x18mm Zylinderkopfschraube.

  4. Richten Sie den Nutenstein auf der oberen x-Achse etwa in der Mitte der Achse aus. Stecken Sie die montierte Spulenhalterung auf die obere x-Achse und richten Sie den Nutenstein so aus, dass der Nutenstein unter dem Loch in der Spulenhalterung sitzt.

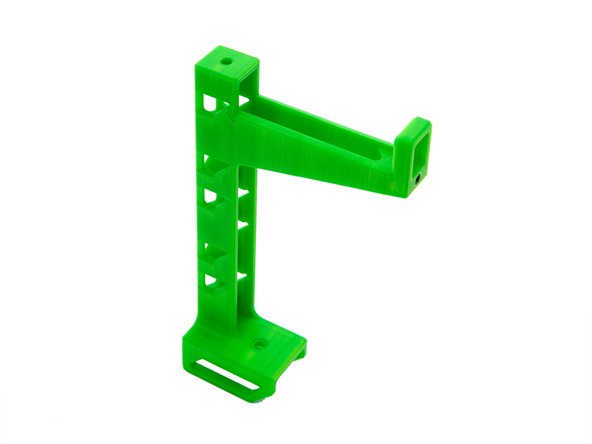

    • Richten Sie den Nutenstein auf der oberen x-Achse etwa in der Mitte der Achse aus.

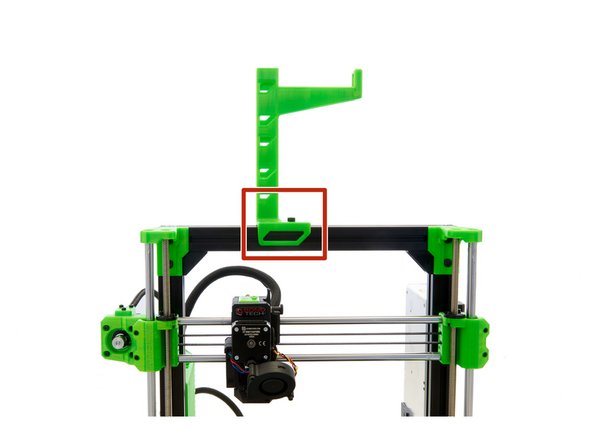

    • Stecken Sie die montierte Spulenhalterung auf die obere x-Achse und richten Sie den Nutenstein so aus, dass der Nutenstein unter dem Loch in der Spulenhalterung sitzt.

    • Befestigen Sie die Spulenhalterung mit einer M6x12mm Zylinderkopfschraube.

  5. Der Einbau des Spulenhalters ist nun abgeschlossen.
