Introduction
Das in der folgenden Anleitung beschriebene Produkt, wurde von der Firma JobOx entwickelt.
-
-
(1) Zusammengebauter Caribou
-
(2) Zusammengebaute Rampe
-
(3) Zusammengebaute Magazinhalterung
-
(4) Magazin Plastikteile + Schrauben
-
(5) Federstahlblechhalterung
-
(6) Federstahlbleche (max. 8)
-
(7) Display Halterung
-
-
-

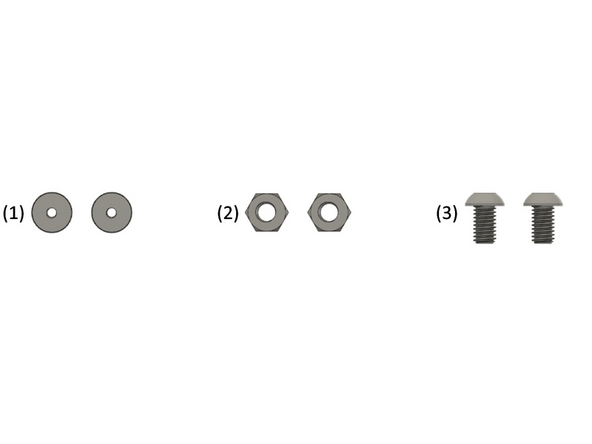

(1) 2x Rändelmuttern
-
(2) 2x M6 Sechskantmuttern
-
(3) 2x M6x10mm Linsenkopfschrauben
-
-
-
Entfernen Sie das Display Kabel vom Display.
-

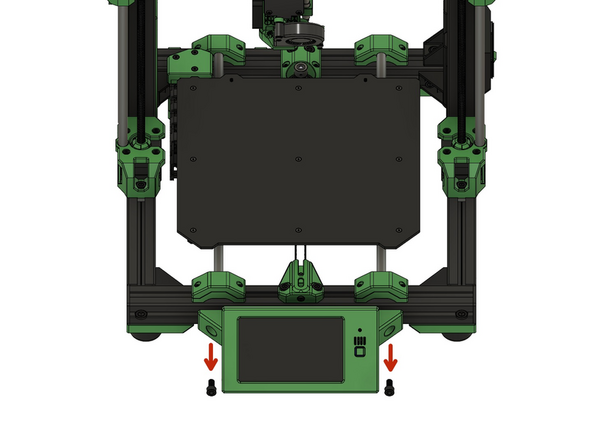

Lösen Sie die 2x M6x12mm Zylinderkopfschrauben vom Display.
-
Entfernen Sie anschließend das Display.
-
-
-

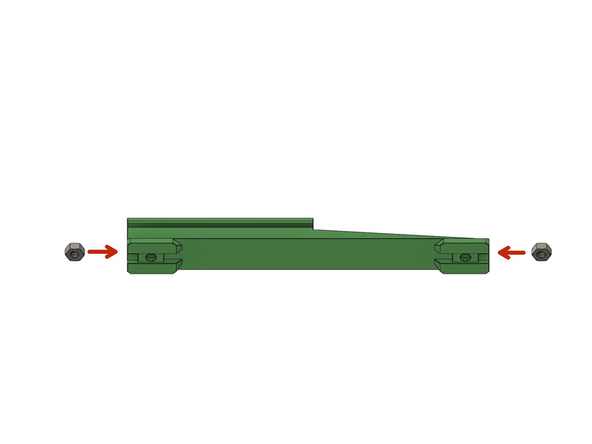

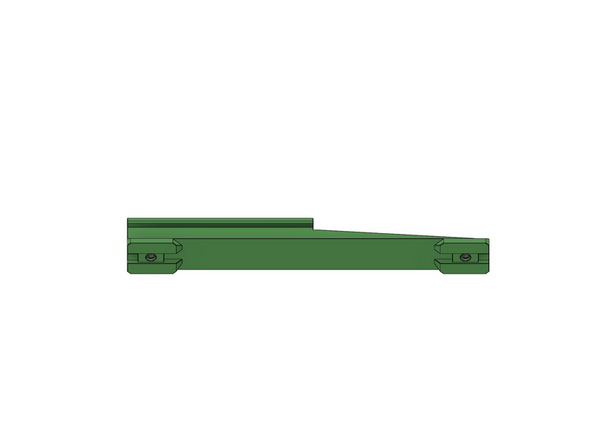

Schieben Sie 2x M3 Sechskantmuttern in die Display Halterung.
-
-
-
Haken Sie die Display Halterung in den rechten Schlitz des rechten y-Aluprofil ein.
-

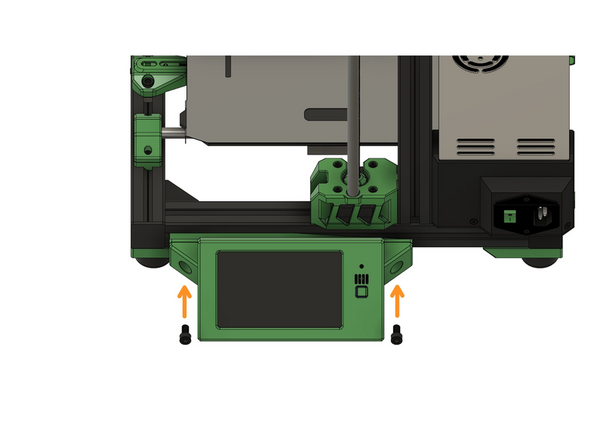

Sichern Sie das Display mit den 2x zuvor entfernten M6x12mm Zylinderkopfschrauben an der Display Halterung.
-

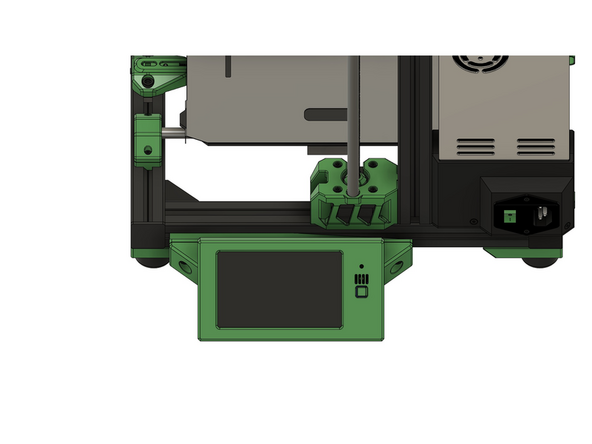

Stecken Sie anschließend das Display Kabel wieder in seinen Anschluss.
-
Wenn das Kabel zu kurz ist öffnen Sie die Duet Box und verändern die Kabelführung.
-
-
-

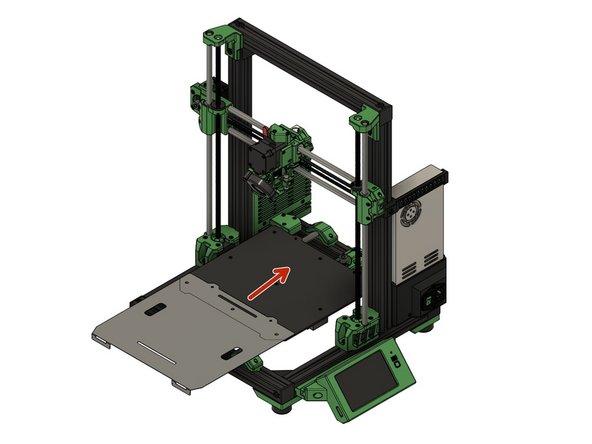

Schieben Sie die Alublechhalterung auf das Heizbett.
-
Winkeln Sie das Heizbett ganz hinten etwas an um über die Einschlagschrauben zu kommen.
-

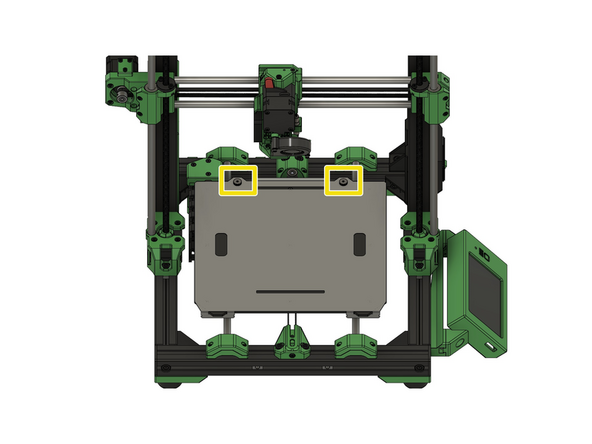

Sichern Sie die Alublechhalterung, mithilfe von 2x M3 Rändelmuttern, an dem Heizbett.
-
-
-

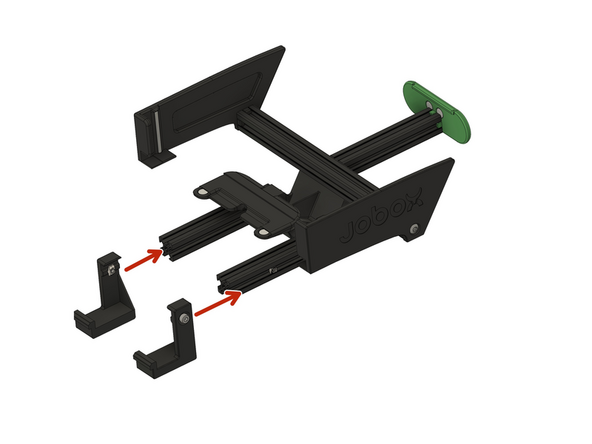

Schieben Sie die beiden Plastikhalterungen etwa 2cm auf die Aluprofile des Magazins.
-

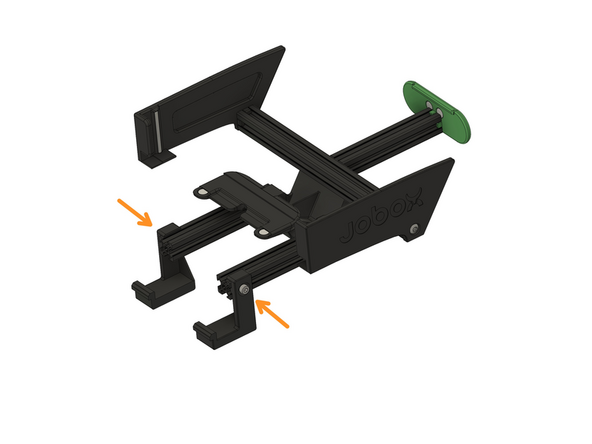

Ziehen Sie die beiden Schrauben leicht and, so dass die Halterungen nicht runterfallen können, jedoch auch weiterhin mit leichter Kraft verschoben werden können.
-
-
-

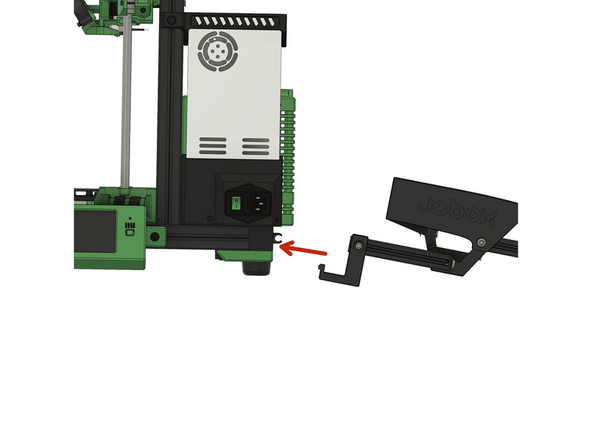

Halten Sie das Magazin leicht nachunten gekippt und führen es an das hintere Aluprofil.
-

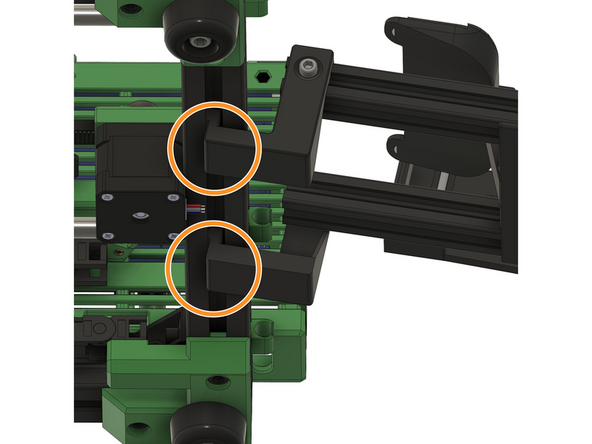

Rasten Sie nun beide Plastikhalterungen auf der Unterseite des hinteren Aluprofils ein.
-

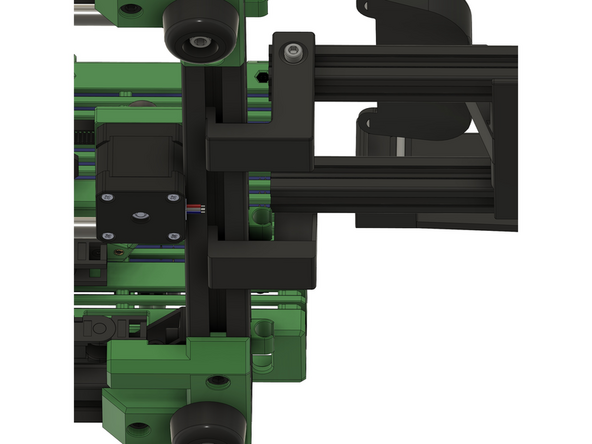

Richten das Magazin nur wieder waagerecht aus.
-
-
-

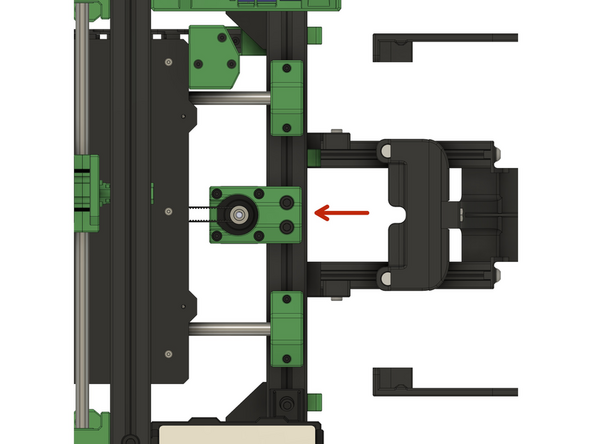

Schieben Sie das Magazin nun in Richtung des Druckers.
-

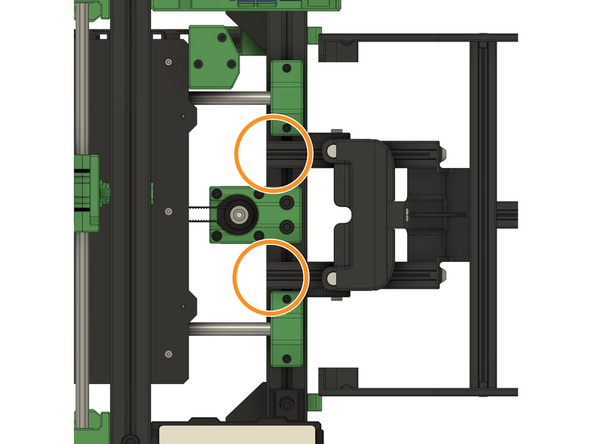

Die beiden Aluprofile sollen bündig mit der Innenseite des hinteren Aluprofils des Druckers sein.
-
-
-

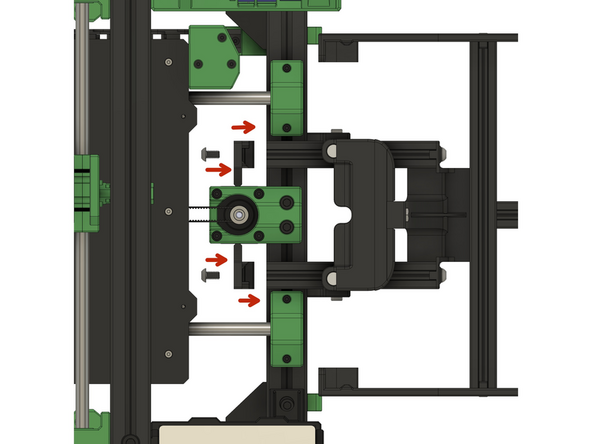

Schrauben Sie die beiden Gegenhalter von der Innenseite des Druckers her an.
-

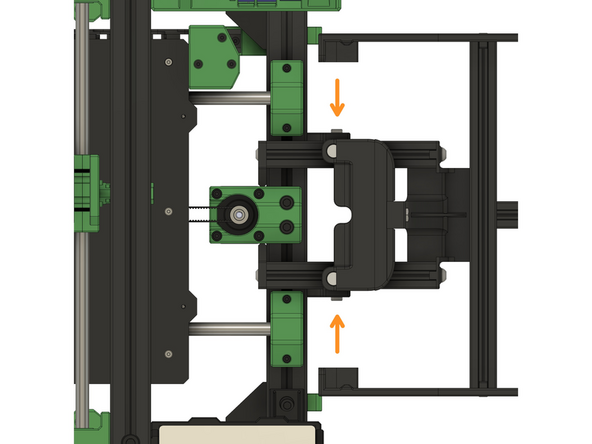

Schrauben Sie nun die beiden seitlichen Schauben an den Magazinhalterungen fest.
-
-
-

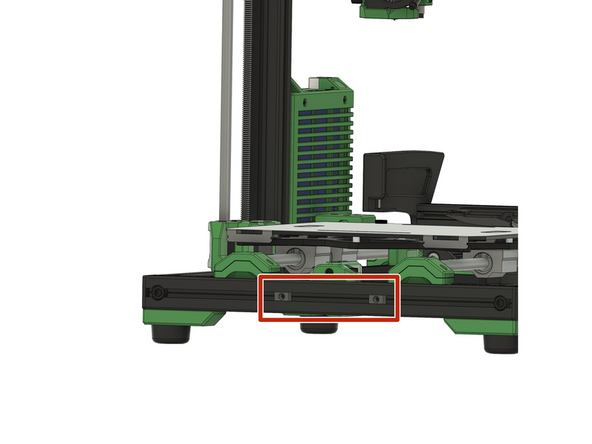

Achten Sie darauf, dass die beiden Nutensteine im vorderen Schlitz des vorderen x-Aluprofils wie im Bild ausgerichtet sind.
-

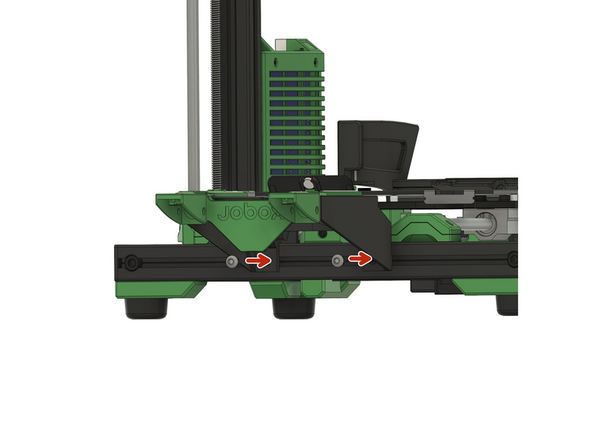

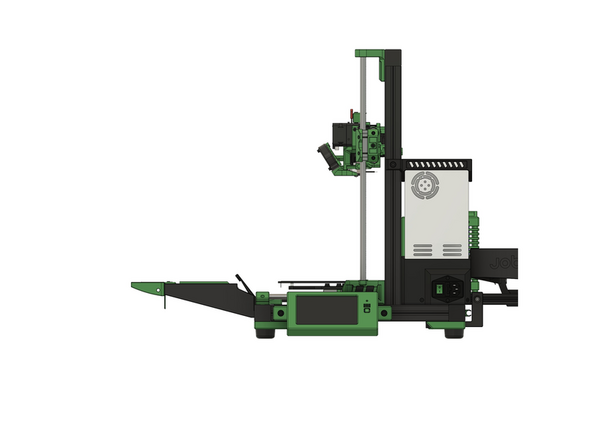

Setzen Sie die Rampe mittig auf das vordere x-Aluprofil.
-
-
-

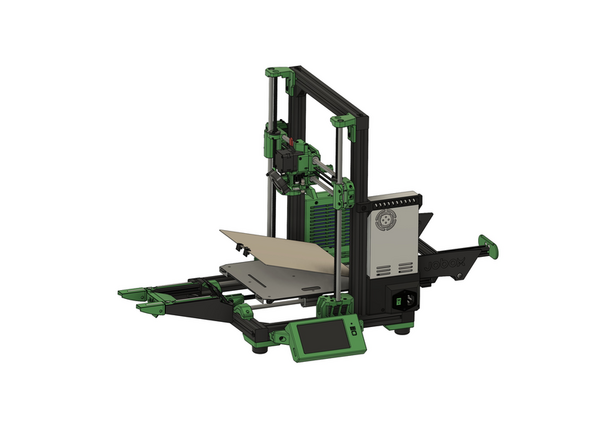

Halten Sie das Stahlblech leicht schräg und setzten es mit der hinteren Kante am hinteren Schlitz des Alublechs an.
-
Senken Sie nun das Blech an der vorderen Seite ab.
-

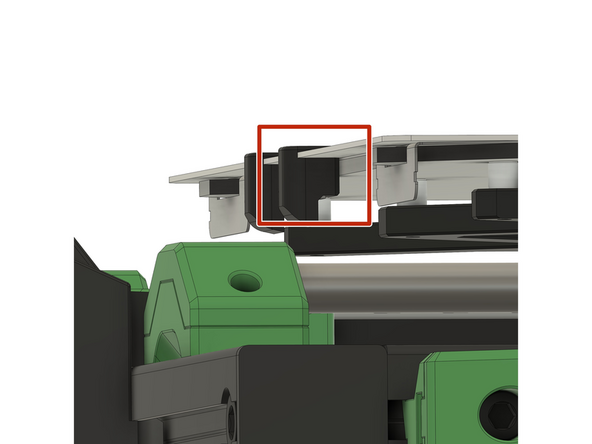

Achten Sie darauf, dass die Haken des Stahlblechs bündig am Heizbett sitzen.
-
-
-

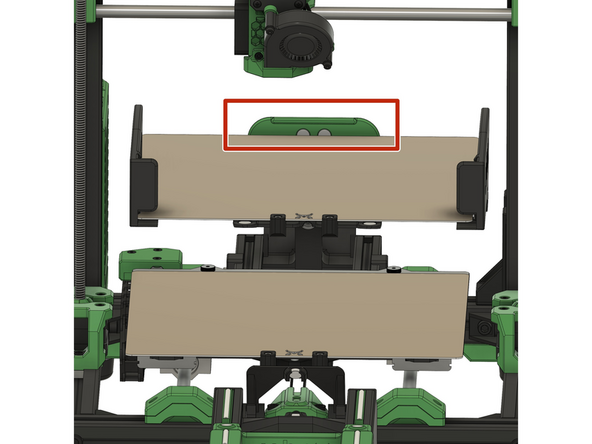

Legen Sie die Stahlbleche der Reihe nach in das Magazin.
-

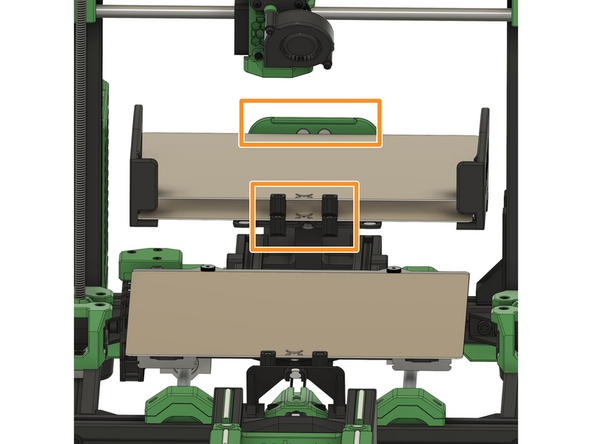

Achten Sie darauf, dass sie Stahlbleche mittig liegen und und hinten gegen die Halterung stoßen.
-

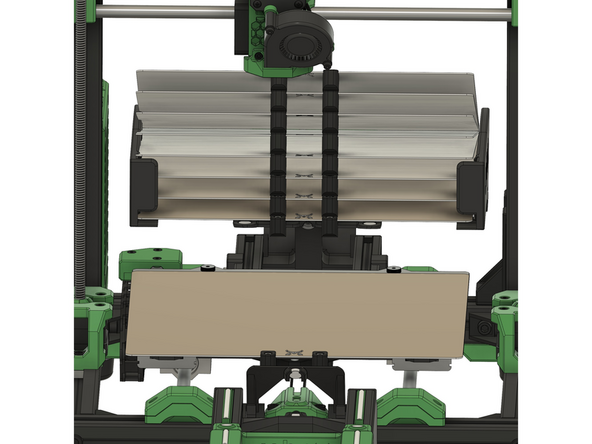

Die weiteren Stahlbleche werden nun gestapelt, in dem auch diese hinten an derHalterung anliegen müssen. DIe Haken müssen bündig mit de den Haken des darunterliegenden Stahlblech lliegen.
-
Es können bis zu 8 Stahlbleche in das Magazin eingelegt werden.
-
