Introduction

Diese Anleitung beschreibt die Installation des Bondtech LGX mit Copperhead Hot End an einem Caribou (10mm). Bitte beachten Sie, dass Sie auf dem Caribou MK3s eine andere Firmware als auch andere Konfigurationsdateien benötigen, als wie beim CaribouDuet.

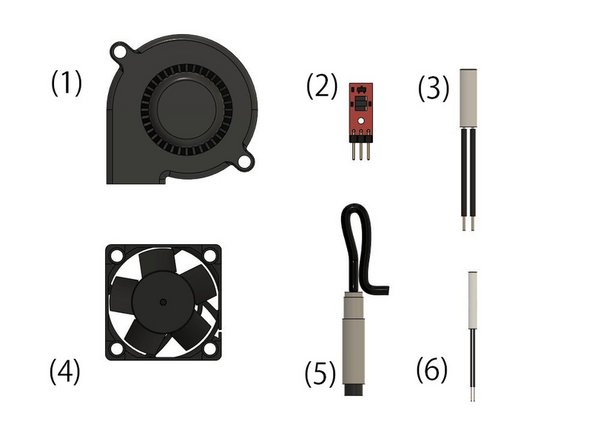

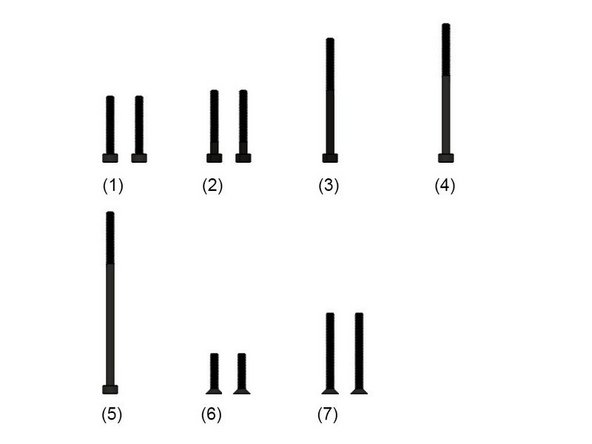

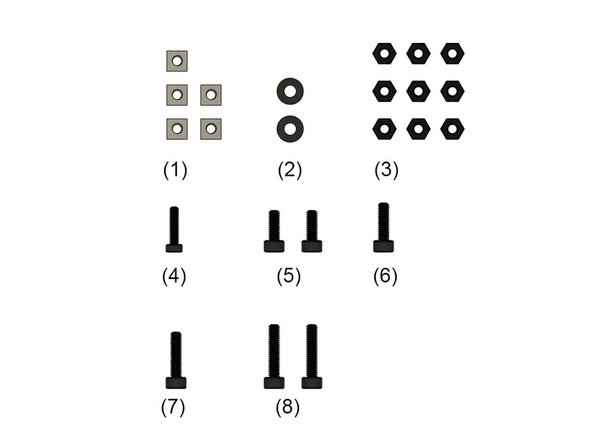

  1. (1) Bondtech LGX™ eXtruder (2) Bondtech LGX™ für flexible Filamente (Kühlkörper, Halter für Copperhead, Heat Break, Copperhead, Düse) (3) LGX™ Zubehör für Flexibles Filament Caribou (Filamentsensor Halter, Extruder Halter, Lüfterauslass, PINDA Halter)

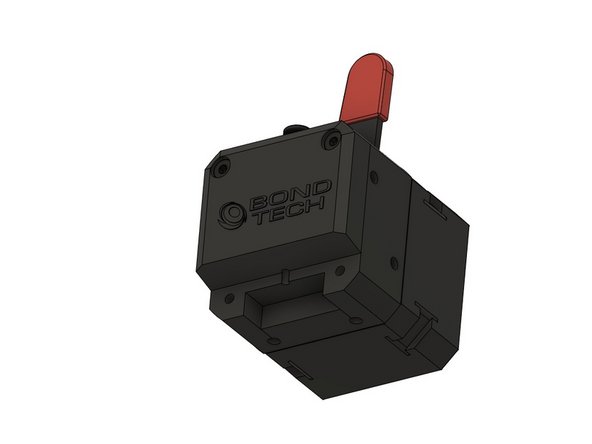

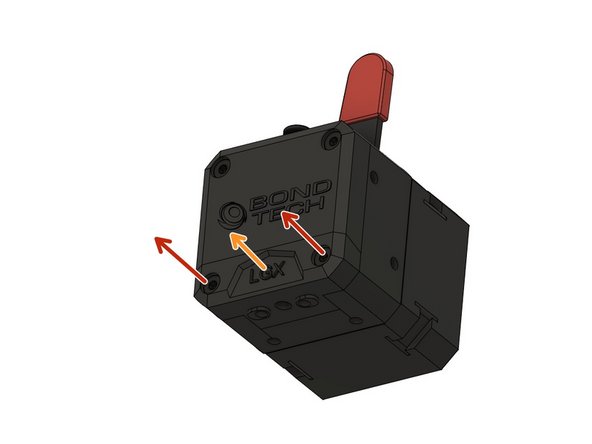

  2. Beim LGX ist die Halterung für den Mosquito vorinstalliert. Du musst sie durch die Halterung für den Copperhead ersetzen. Entferne die 2x M3x28mm Zylinderkopfschrauben. Entferne die Halterung für den Mosquito.
    • Beim LGX ist die Halterung für den Mosquito vorinstalliert. Du musst sie durch die Halterung für den Copperhead ersetzen.

    • Entferne die 2x M3x28mm Zylinderkopfschrauben.

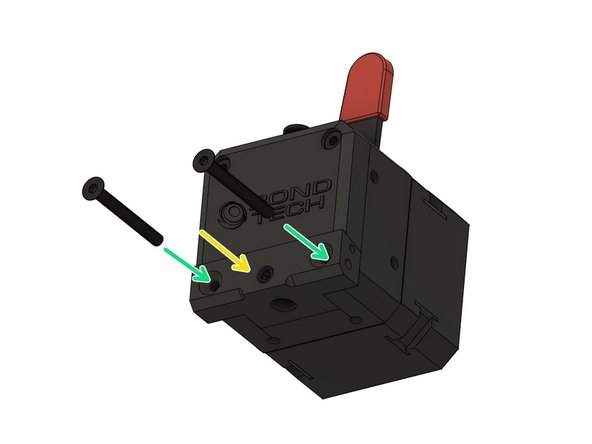

    • Entferne die Halterung für den Mosquito.

    • Bringe den Halter für den Copperhead in Position.

    • Verwende 2x M3x28mm Zylinderkopfschrauben um die Halterung zu befestigen.

    • Ziehe die M3x28mm Zylinderkopfschrauben noch nicht fest.

  3. Bevor du den Passstift einsteckst, trage Boron Nidtrid Paste auf die gesamte Fläche auf, die den Kühlkörper und den Halter für den Copperhead verbindet. Stecke den 10mm langen Passstift auf der linken Seite (von vorne gesehen) in den Copperhead Halter. Richte den Kühlkörper wie abgebildet aus. Achte dabei auf die Löcher auf der Rückseite des Kühlkörpers.
    • Bevor du den Passstift einsteckst, trage Boron Nidtrid Paste auf die gesamte Fläche auf, die den Kühlkörper und den Halter für den Copperhead verbindet.

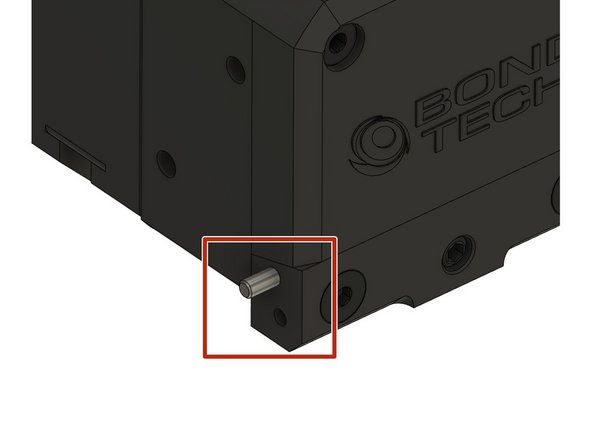

    • Stecke den 10mm langen Passstift auf der linken Seite (von vorne gesehen) in den Copperhead Halter.

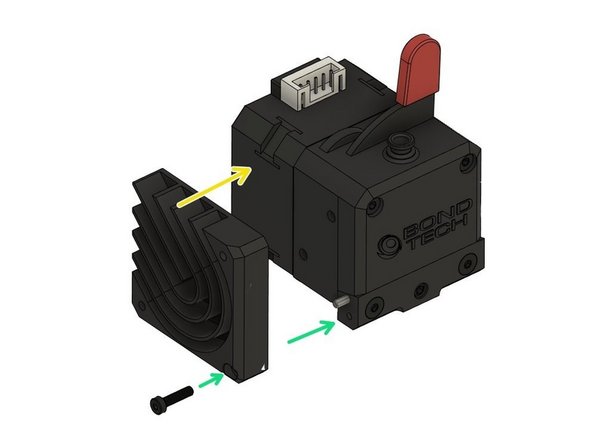

    • Richte den Kühlkörper wie abgebildet aus. Achte dabei auf die Löcher auf der Rückseite des Kühlkörpers.

    • Befestige den Kühlkörper mit einer M2,5x10mm Sechskantschraube mit niedrigem Profil.

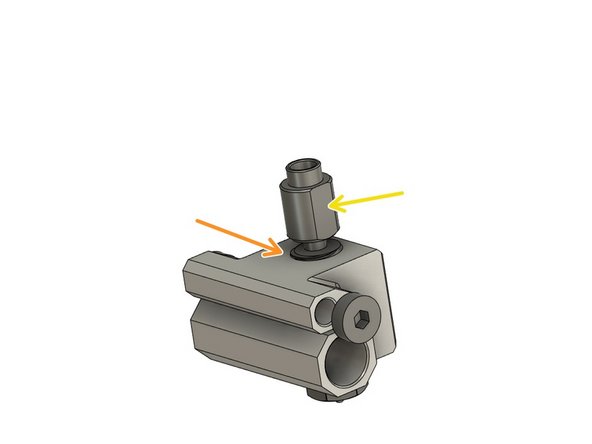

  4. Schraube das Heatbreak in den Copperhead Heizblock. Schraube das Heatbreak fast vollständig ein. Achte darauf, dass die flache Seite des Heatbreaks in der abgebildeten Position ist.

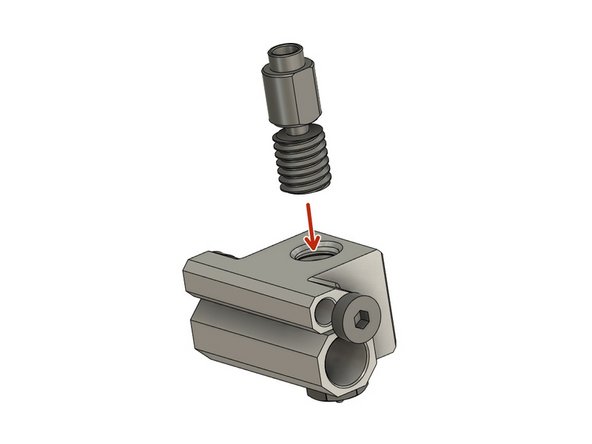

    • Schraube das Heatbreak in den Copperhead Heizblock.

    • Schraube das Heatbreak fast vollständig ein.

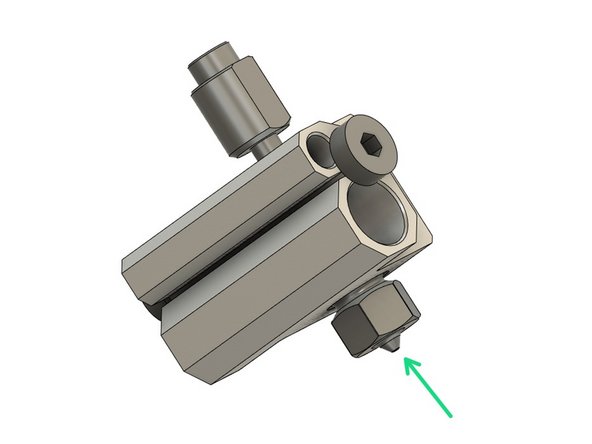

    • Achte darauf, dass die flache Seite des Heatbreaks in der abgebildeten Position ist.

    • Schraube die Düse in den Copperhead. Ziehe sie leicht an, sodass sich das Heatbreak noch drehen kann.

  5. Löse die Madenschraube des Copperhead Halters. Trage Boronnitridpaste auf den oberen Teil des Heatbreaks auf. Richte den Copperhead so aus, dass die flache Seite des Heatbreak nach vorne zeigt.

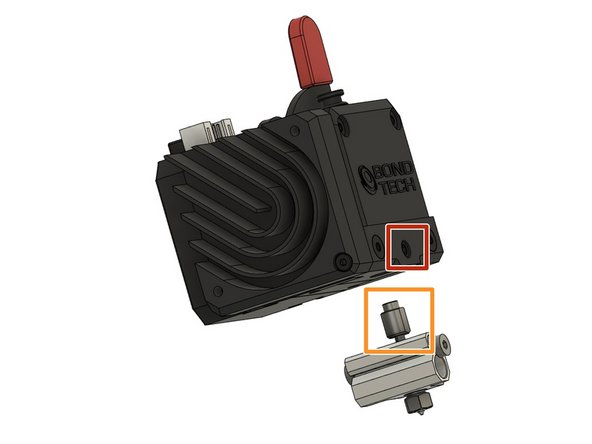

    • Löse die Madenschraube des Copperhead Halters.

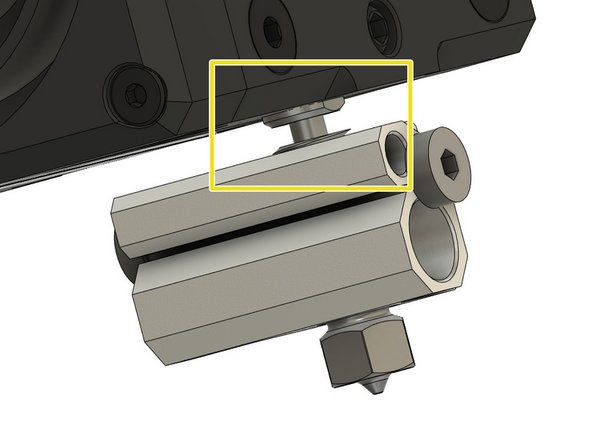

    • Trage Boronnitridpaste auf den oberen Teil des Heatbreaks auf.

    • Richte den Copperhead so aus, dass die flache Seite des Heatbreak nach vorne zeigt.

    • Setze das Heatbreak vollständig in den Kühlkörper ein. Wenn der Kühlkörper mehr als einen Millimeter heraussteht, löse die M3x28mm Senkkopfschrauben leicht.

    • Ziehe die Madenschraube fest.

    • Befestige die 2x M3x28mm Senkkopfschrauben.

  6. Entferne die M2,5x5mm Zylinderkopfschraube an der Vorderseite des Copperheads. Trage Bornitridpaste auf die Heizpatrone und die Thermistorpatrone auf. Setze die Thermistorpatrone in das obere Loch ein.

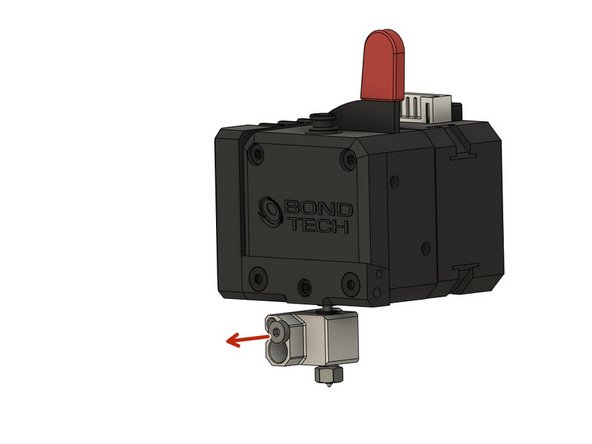

    • Entferne die M2,5x5mm Zylinderkopfschraube an der Vorderseite des Copperheads.

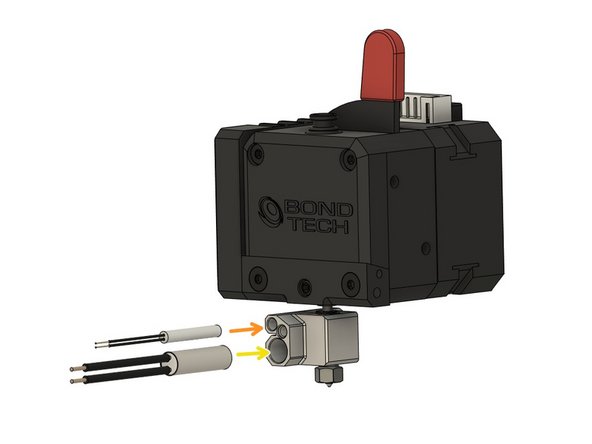

    • Trage Bornitridpaste auf die Heizpatrone und die Thermistorpatrone auf.

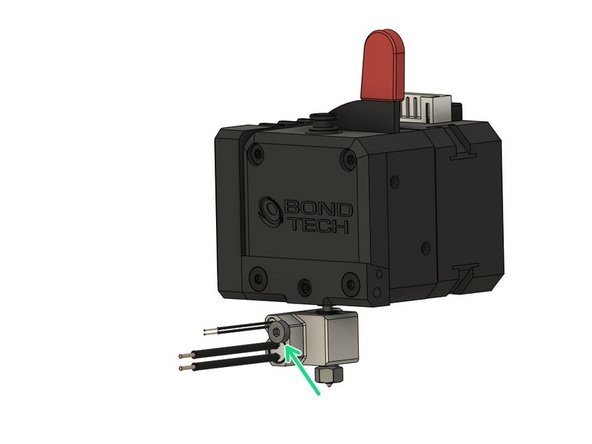

    • Setze die Thermistorpatrone in das obere Loch ein.

    • Setze die Thermistorpatrone in das untere Loch ein.

    • Befestige die M2,5x5mm Zylinderkopfschraube, um die Patronen zu sichern.

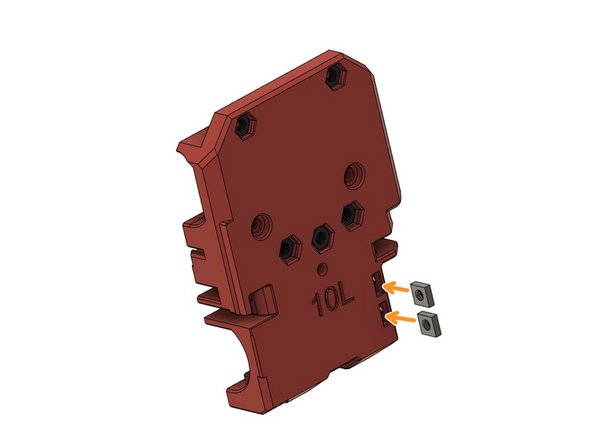

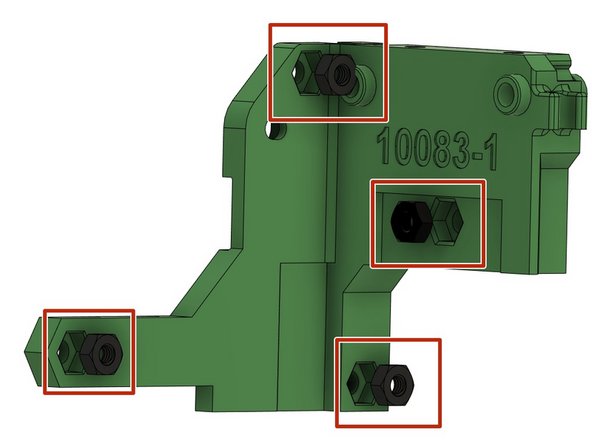

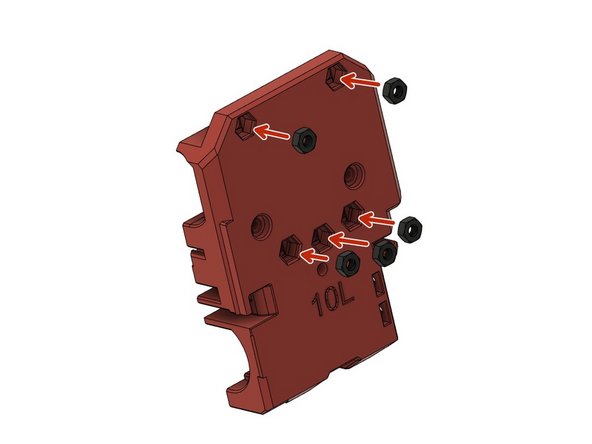

  7. Setze 5x  M3 Mutter ein, Setze 2x M3 Vierkantmutter ein. Setze 2x M3 Vierkantmutter ein,
    • Setze 5x M3 Mutter ein,

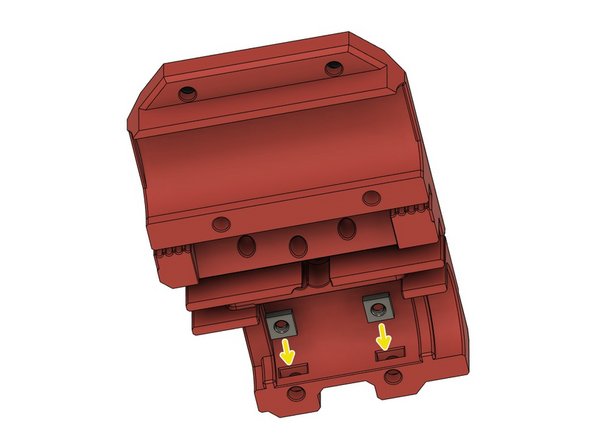

    • Setze 2x M3 Vierkantmutter ein.

    • Setze 2x M3 Vierkantmutter ein,

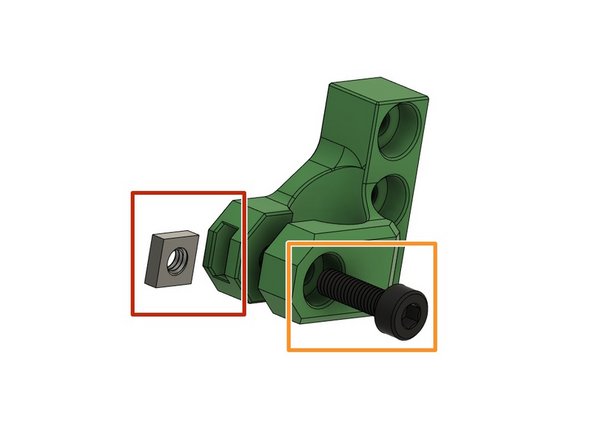

  8. Setze eine M3 Vierkantmutter ein.
    • Setze eine M3 Vierkantmutter ein.

    • Setze die M3x10mm Zylinderkopfschraube ein und ziehe sie locker an.

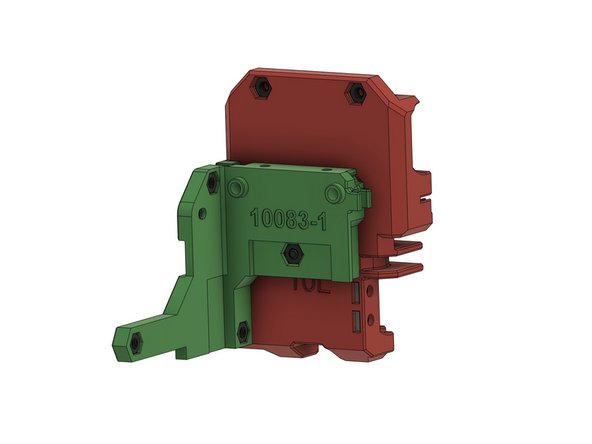

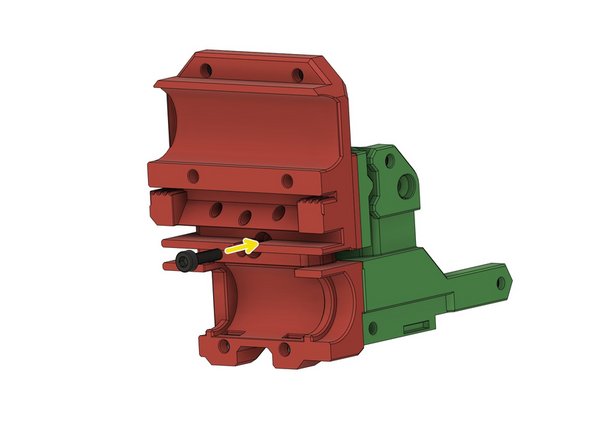

  9. Richten Sie die Löcher des Extruder Halters und des x-Schlittens aufeinander aus. Befestigen Sie den Extruder Halter am Schlitten. Befestige die Kunststoffteile mit einerM3x12mm Zylinderkopfschraube.

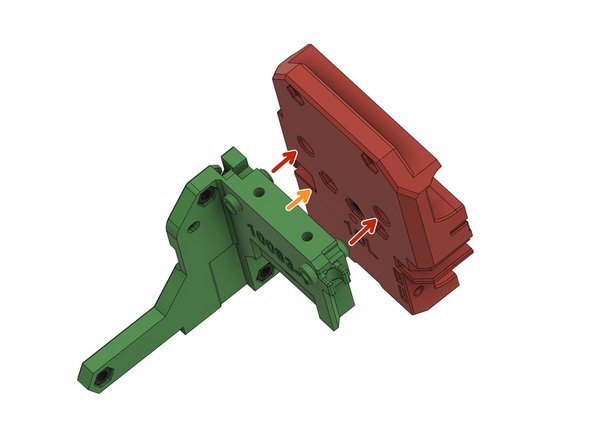

    • Richten Sie die Löcher des Extruder Halters und des x-Schlittens aufeinander aus.

    • Befestigen Sie den Extruder Halter am Schlitten.

    • Befestige die Kunststoffteile mit einerM3x12mm Zylinderkopfschraube.

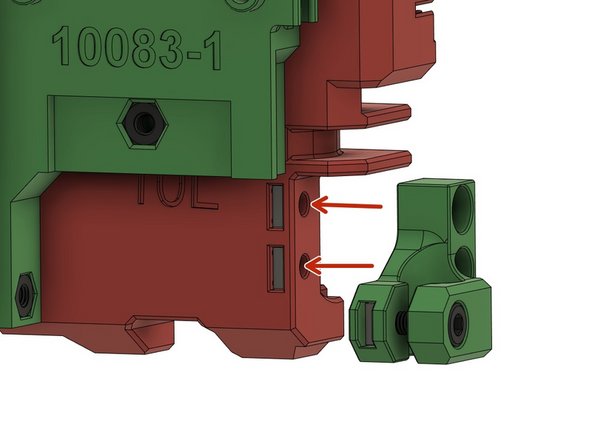

  10. Richten Sie die Löcher des PINDA Halters und des x-Schlittens aufeinander aus. Verwende 2x M3x10mm Zylinderkopfschrauben, um den PINDA Halter zu befestigen. Verwende 2x M3x10mm Zylinderkopfschrauben, um den PINDA Halter zu befestigen.
    • Richten Sie die Löcher des PINDA Halters und des x-Schlittens aufeinander aus.

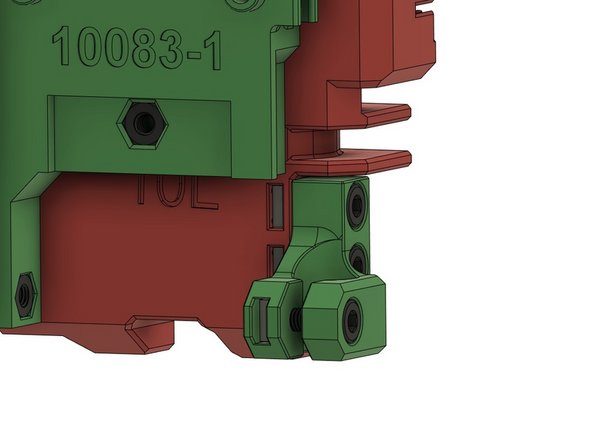

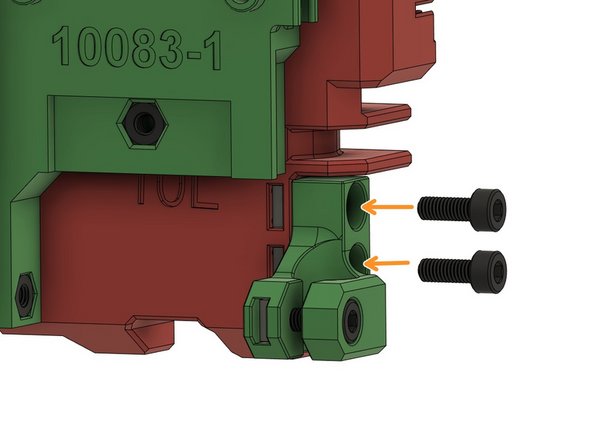

    • Verwende 2x M3x10mm Zylinderkopfschrauben, um den PINDA Halter zu befestigen.

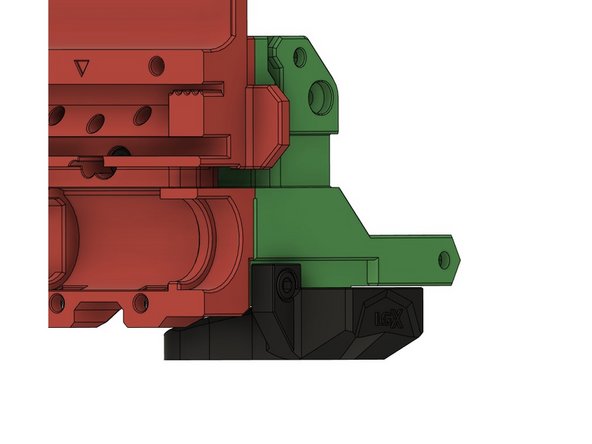

  11. Richte die Löcher des Lüfterauslass und des Extruder Halters aufeinander aus und vergewissere dich, dass der Zapfen am Lüfterauslass in den Schlitz des Halters passt. Richte die Löcher des Lüfterauslass und des Extruder Halters aufeinander aus und vergewissere dich, dass der Zapfen am Lüfterauslass in den Schlitz des Halters passt. Richte die Löcher des Lüfterauslass und des Extruder Halters aufeinander aus und vergewissere dich, dass der Zapfen am Lüfterauslass in den Schlitz des Halters passt.

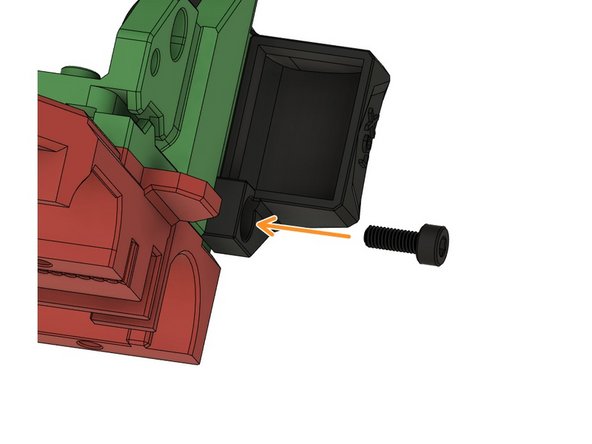

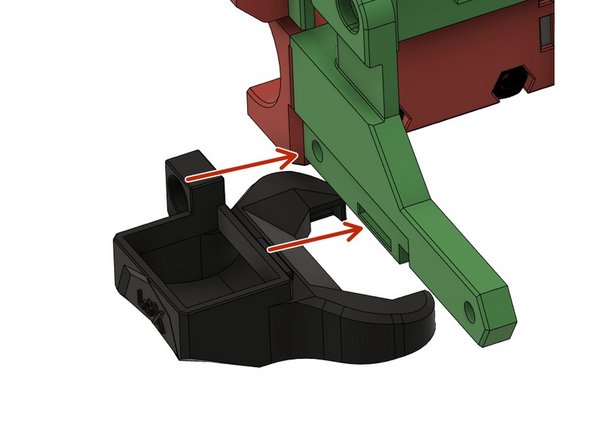

    • Richte die Löcher des Lüfterauslass und des Extruder Halters aufeinander aus und vergewissere dich, dass der Zapfen am Lüfterauslass in den Schlitz des Halters passt.

  12. Entferne die M3x10mm Zylinderkopfschraube. Entferne die M3x28mm Zylinderkopfschraube. Richten Sie den oberen Löcher an der Vorderseite des Extruders und die Löchern am Halter aufeinander aus. Drücken Sie den Extruder in die Halterung.

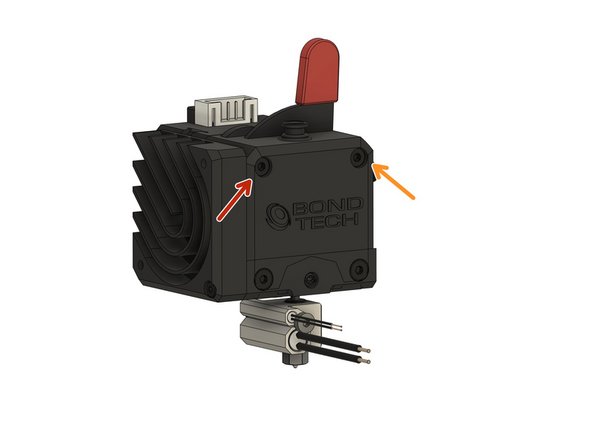

    • Entferne die M3x10mm Zylinderkopfschraube.

    • Entferne die M3x28mm Zylinderkopfschraube.

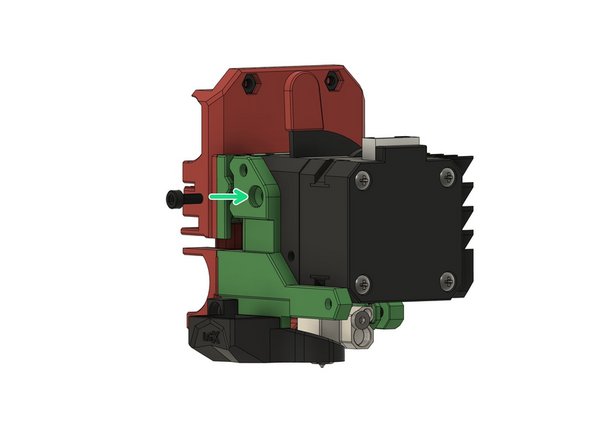

    • Richten Sie den oberen Löcher an der Vorderseite des Extruders und die Löchern am Halter aufeinander aus. Drücken Sie den Extruder in die Halterung.

    • Sichern Sie den Extruder am Halter mit einer M3x8mm Zylinderkopfschraube.

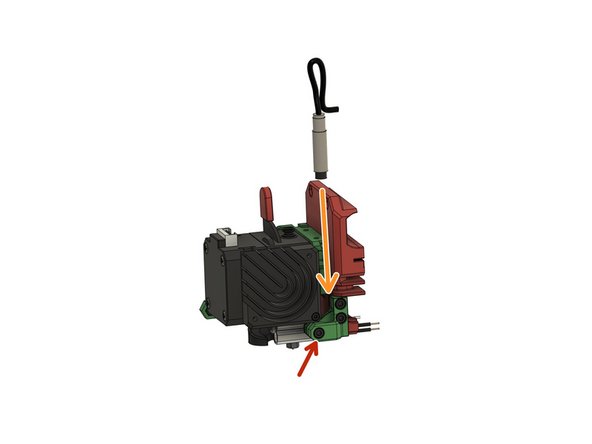

  13. Lockern Sie die M3x10mm Zylinderkopfschrauben. Führen Sie den PINDA2 / SuperPINDA  in das Loch ein.
    • Lockern Sie die M3x10mm Zylinderkopfschrauben.

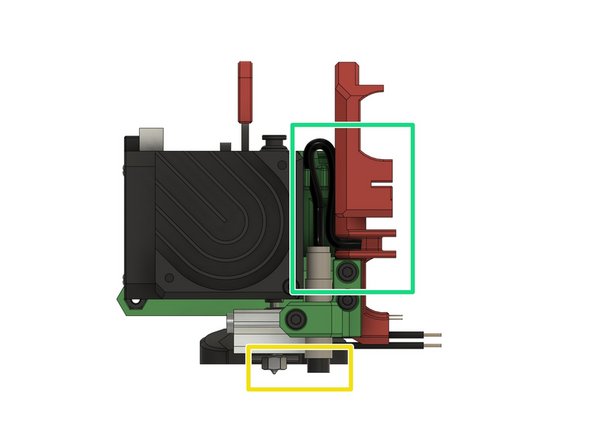

    • Führen Sie den PINDA2 / SuperPINDA in das Loch ein.

    • Richten Sie den Pinda so aus, dass er auf der gleichen Höhe ist wie die Düse.

    • Bitte beachten Sie, dass dies nicht die Position für den Druck ist. Wir werden die Position später anpassen.

    • Führen Sie sowohl das Extruder und Pinda Kabel durch den Kabelkanal, wie in Bild 2 dargestellt.

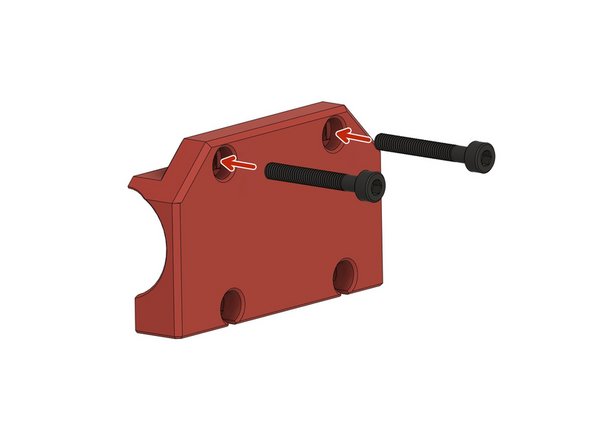

  14. Setzen Sie 2x M3x22mm Zylinderkopfschraube in die oberen Löcher der Halterung ein. Schrauben Sie diese vorerst nur bis zur Hälfte rein.
    • Setzen Sie 2x M3x22mm Zylinderkopfschraube in die oberen Löcher der Halterung ein.

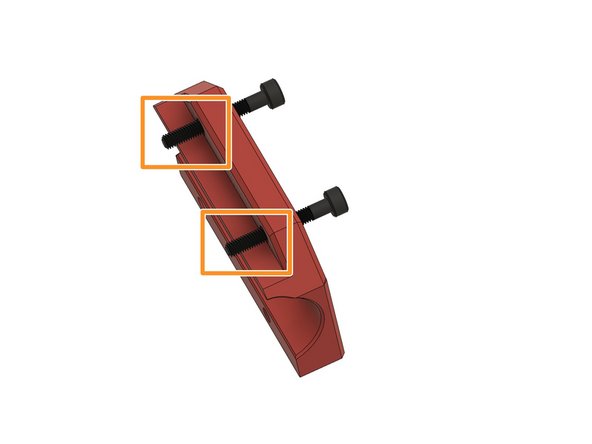

    • Schrauben Sie diese vorerst nur bis zur Hälfte rein.

  15. Richten Sie die Lager an der Rückseite des x-Schlittens aus. Bringen Sie die x-Schlitten Rückseite oben in Position. Befestigen Sie die 2x M3x22mm Zylinderkopfschrauben.

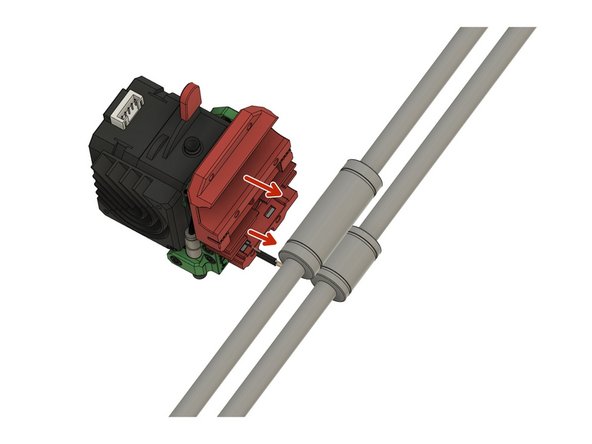

    • Richten Sie die Lager an der Rückseite des x-Schlittens aus.

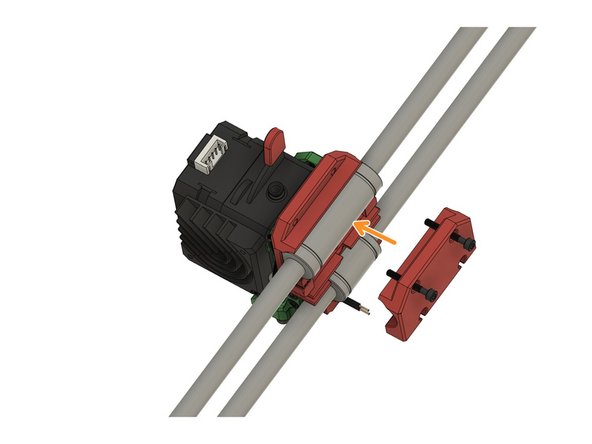

    • Bringen Sie die x-Schlitten Rückseite oben in Position.

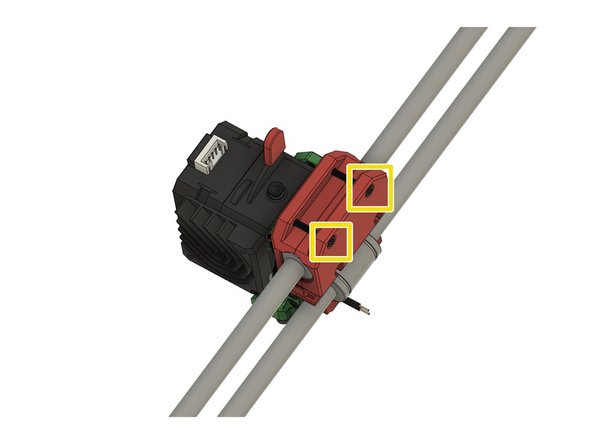

    • Befestigen Sie die 2x M3x22mm Zylinderkopfschrauben.

    • Ziehen Sie die Schrauben nicht zu fest an.

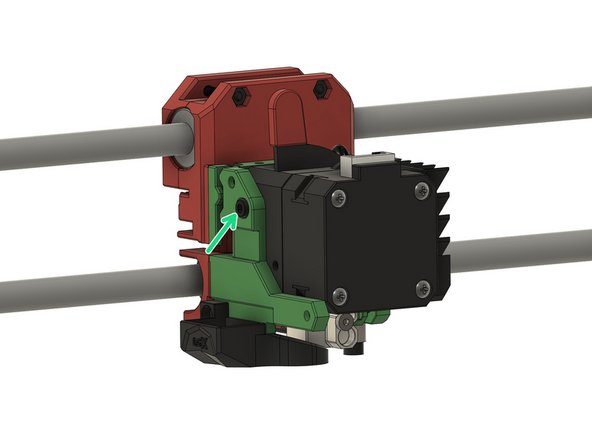

  16. Lockern Sie die M3x8mm Zylinderkopfschraube an der Seite. Verwenden Sie eine M3x45mm Zylinderkopfschraube und... ... eine M3x60mm Zylinderkopfschraube zur Befestigung der x-Schlitten Rückseite oben am Extruder.
    • Lockern Sie die M3x8mm Zylinderkopfschraube an der Seite.

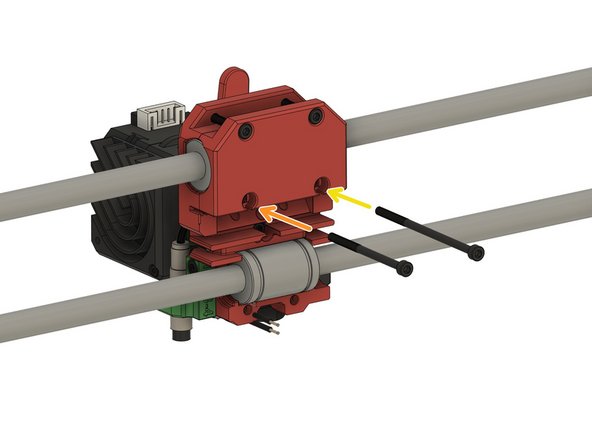

    • Verwenden Sie eine M3x45mm Zylinderkopfschraube und...

    • ... eine M3x60mm Zylinderkopfschraube zur Befestigung der x-Schlitten Rückseite oben am Extruder.

    • Ziehen Sie die M3x8mm Zylinderkopfschraube noch einmal an.

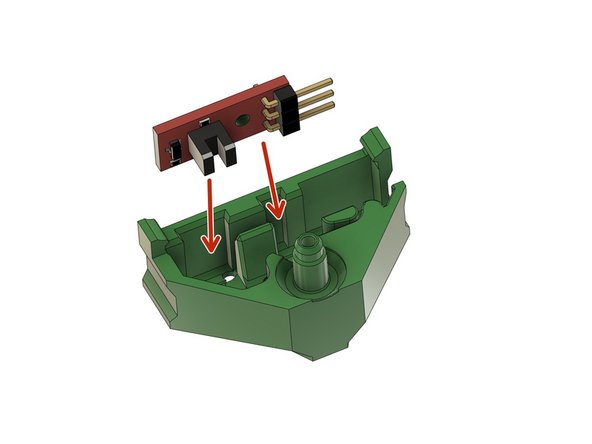

  17. Setzen Sie den Filamentsensor in den Filamentsensor Halter ein. Setzen Sie den Filamentsensor in den Filamentsensor Halter ein.

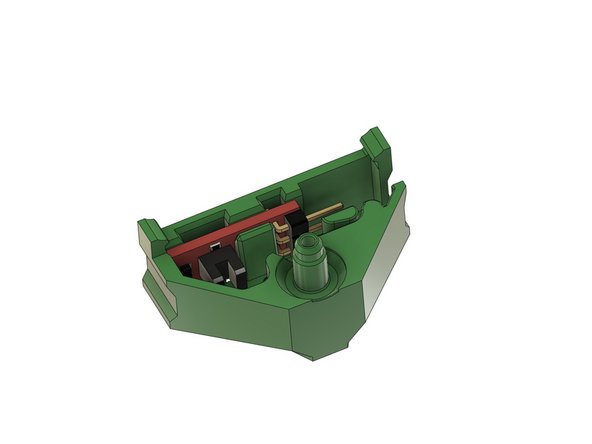

    • Setzen Sie den Filamentsensor in den Filamentsensor Halter ein.

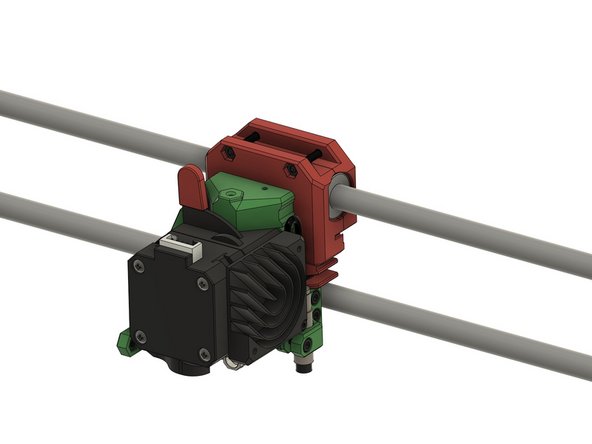

  18. Entfernen Sie die Bowdenkupplung (ziehen Sie ihn heraus). Richten Sie dem Halter des Filamentsensors aus und klemmen Sie es in den Extruder Halter. Stecken Sie das Kabel des Sensors ein.

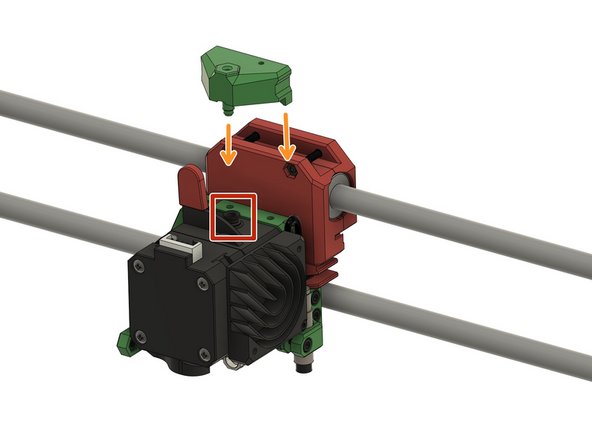

    • Entfernen Sie die Bowdenkupplung (ziehen Sie ihn heraus).

    • Richten Sie dem Halter des Filamentsensors aus und klemmen Sie es in den Extruder Halter.

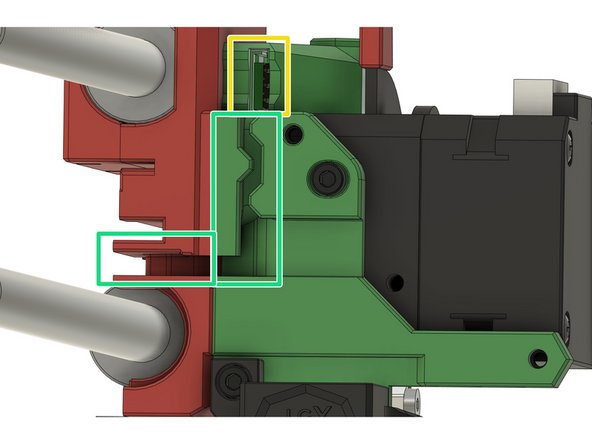

    • Stecken Sie das Kabel des Sensors ein.

    • Führen Sie das Kabel durch den markierten Kabelkanal.

  19. Stecken Sie den Anschluss des Motorkabels in den Extrudermotor. Führen Sie das zugehörige Kabel durch den Kabelkanal. Verwenden Sie 2x M3 Unterlegscheiben und...

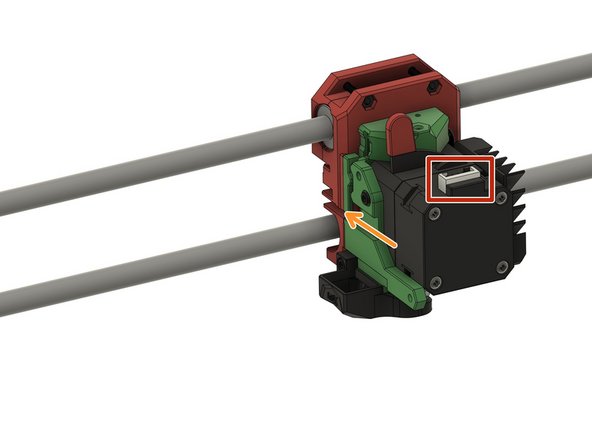

    • Stecken Sie den Anschluss des Motorkabels in den Extrudermotor.

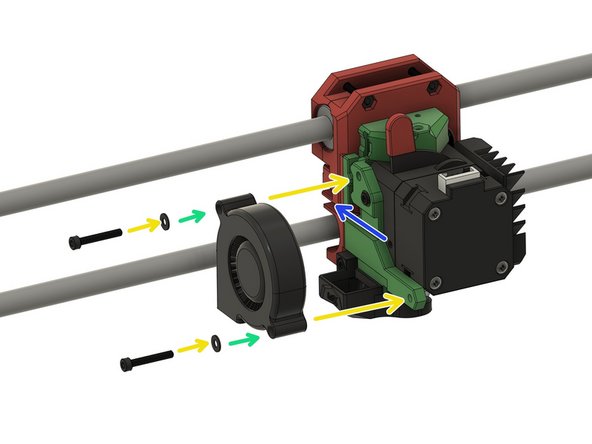

    • Führen Sie das zugehörige Kabel durch den Kabelkanal.

    • Verwenden Sie 2x M3 Unterlegscheiben und...

    • ...2x M3x20mm Zylinderkopfschrauben zur Befestigung des Radiallüfters an dem Extruder Halter.

    • Führen Sie das Kabel durch den Kabelkanal hinter dem Radiallüfter.

  20. Führen Sie das eine Ende des Riemens an der Seite in den x-Schlitten ein. Es sollte zur Hälfte in den x-Schlitten eingeführt werden. Führen Sie den Riemen durch den x-Idler und den x-Motorhalter (hier nicht abgebildet).
    • Führen Sie das eine Ende des Riemens an der Seite in den x-Schlitten ein. Es sollte zur Hälfte in den x-Schlitten eingeführt werden.

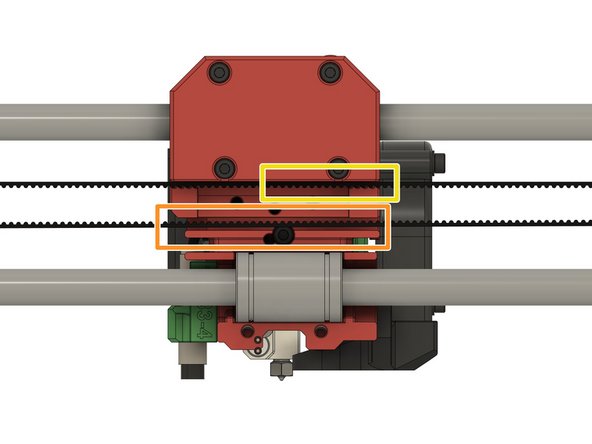

    • Führen Sie den Riemen durch den x-Idler und den x-Motorhalter (hier nicht abgebildet).

    • Der Riemen muss durch den unteren Kanal des x-Schlittens laufen.

    • Schneiden Sie den Riemen so ab, dass Sie das andere Ende des Riemens in den x-Schlitten einführen können. Es sollte das andere Ende des Riemens berühren.

    • Verwenden Sie 2x M3x14mm Senkkopfschrauben zum...

    • ...befestigen der Riemenhalterung am x-Schlitten.

  21. Lösen Sie die M3x12mm Zylinderkopfschraube und nehmen Sie sie heraus. Führen Sie den 2,85mm Nylon-Filament in das Loch links neben dem Schraubenloch ein. Befestigen Sie die M3x12mm Zylinderkopfschraube, um das Nylon-Filament zu sichern.

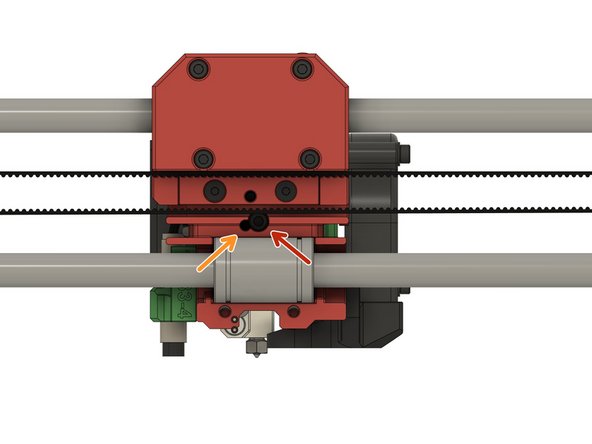

    • Lösen Sie die M3x12mm Zylinderkopfschraube und nehmen Sie sie heraus.

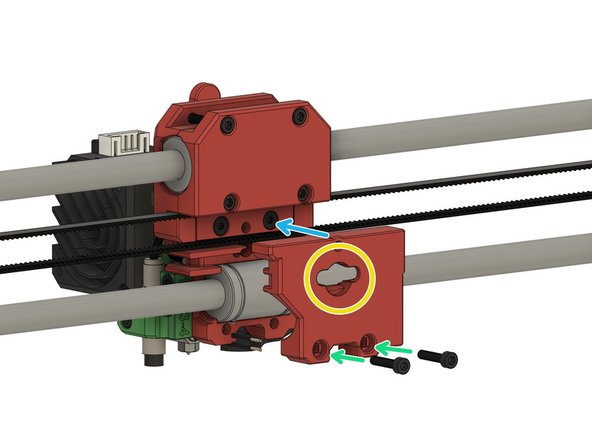

    • Führen Sie den 2,85mm Nylon-Filament in das Loch links neben dem Schraubenloch ein.

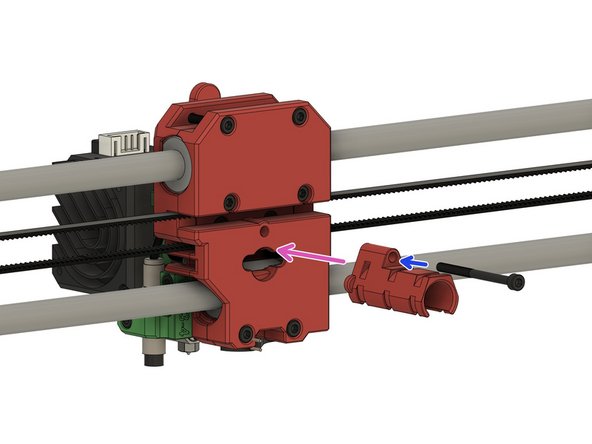

    • Befestigen Sie die M3x12mm Zylinderkopfschraube, um das Nylon-Filament zu sichern.

    • Führen Sie die Kabel für die Lüfter, den PINDA, das Filamentsensorkabel und den Extrudermotor durch das Loch.

    • Verwenden Sie 2x M3x14mm Zylinderkopfschrauben zum...

    • ...befestigen der x-Schlitten Rückseite oben.

    • Verwenden Sie eine M3x40mm Zylinderkopfschraube zum...

    • ...befestigen des x-Kabelhalter am x-Schlitten.

    • Führen Sie alle Kabel durch den Techflex-Kabelschlauch.

    • Befestigen Sie den Kabelschlauch mit Kabelbindern am x-Kabelhalter.

    • Stecken Sie alle Stecker auf Ihre Elektronikplatine.

    • Aktualisieren Sie Ihre Firmware.

    • Happy Printing!!!
