| + | [title] Bau eines xy-Riemenspanner-Einsatzes (2 / 2) |
|---|---|

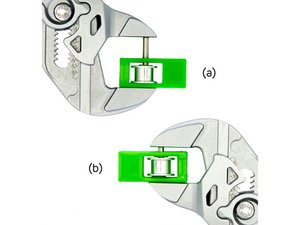

| + | [* 1] Stecken Sie nun eine zahnlose Riemenscheibe auf den Stift. Drücken Sie den Passstift weiter hindurch, bis er das Ende der zahnlosen Riemenscheibe erreicht (Bild 2a) |
| + | [* 1] Legen Sie eine ***M3 Kunststoff Unterlegscheibe*** auf die zahnlose Riemenscheibe und drücken sie den Passstift mit dem Zangenschlüssel soweit wie möglich durch die Öffnung des xy-Riemenspannereinsatzes (Bild 2b) |
| + | [* 1] Abschließend setzten Sie eine ***M3 Sicherungsmutter*** in den dafür vorgesehenen Schlitz. Drücken Sie die Mutter komplett in den Schlitz. |
| + | [* 9] Achten Sie auf die Orientierung. Der blaue Sicherungsring muss zur Riemenscheibe zeigen. |
| + | [* 10] Der xy-Riemenspanner-Einsatz ist jetzt vollständig zusammengebaut. |
