03.2. Bau und Einbau des Heizbettschlittens für MK52

Written By: Sarah Briel (and 2 other contributors)
  • Comments: 0
  • Favorites: 0

Difficulty

Easy

Steps

14

Time Required

00:30:00 - 00:45:00

Sections

1

Flags

0

  1. (1) 2.5x100mm Sechskant-Kugelkopf-Schraubendreher (2) 5.0x100mm Sechskant-Kugelkopf-Schraubendreher
    Edit

  2. (1) y-Schlitten für MK52
    Edit
  3. Edit

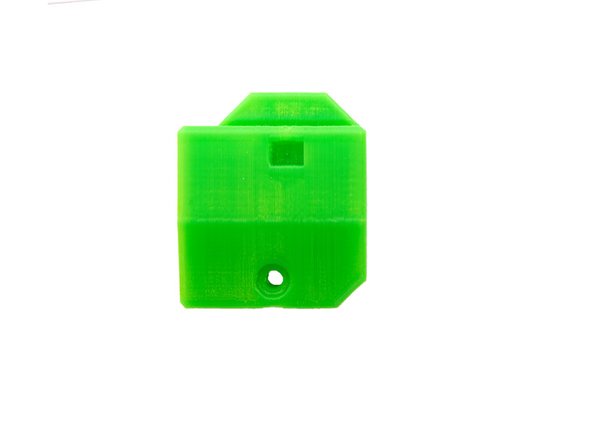

  4. Zur Vorbereitung für später müssen 3x LMU10 Kugellager für 15min in Isopropanol eingelegt werden. Sie können jetzt auch schon die 3x LUMW10 Kugellager und das LMU10 Kugellager vorbereiten, die sie später für den Bau der x-Achse brauchen, um Wartezeit zu sparen.

    • Zur Vorbereitung für später müssen 3x LMU10 Kugellager für 15min in Isopropanol eingelegt werden.

    • Sie können jetzt auch schon die 3x LUMW10 Kugellager und das LMU10 Kugellager vorbereiten, die sie später für den Bau der x-Achse brauchen, um Wartezeit zu sparen.

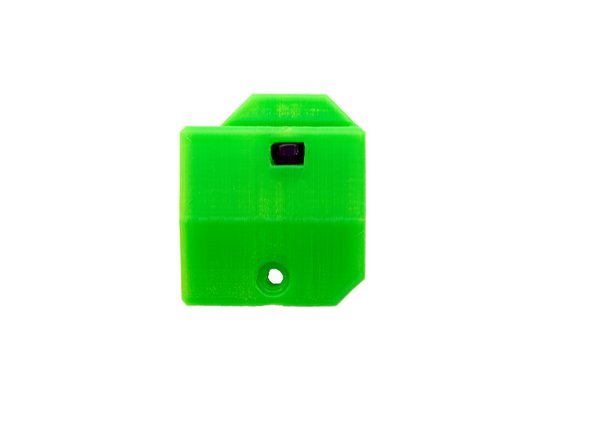

    • Setzen Sie 2x M3 Selbstsichernde Sechskantmutternin die Seiten jeder y-Lagerhalterung ein.

    • Überprüfen Sie hierbei die Ausrichtung durch das Loch auf der Oberseite des y-Lagerhalters.

    Edit

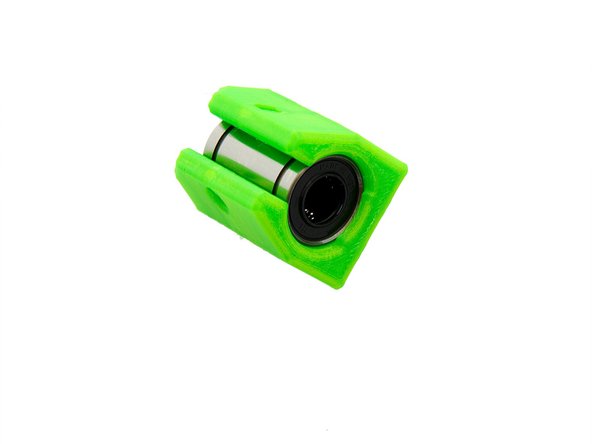

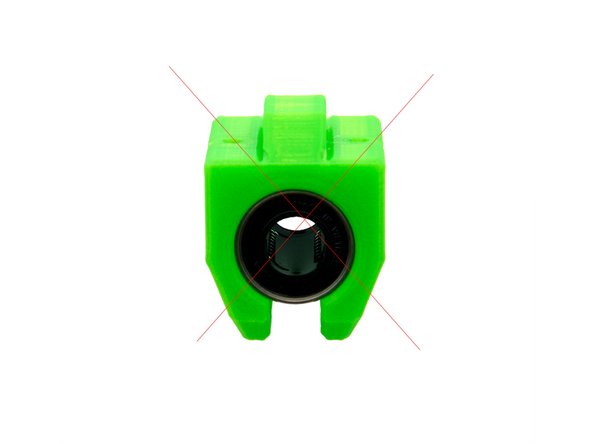

  5. Achten Sie auf die Ausrichtung der Kugeln. Die Lager sollen so eingesetzt werden , dass die Kugelrillen 45° zur Vertikalen stehen. Nehmen Sie eins der vorher eingelegten LMU10 Kugellager und setzen Sie es in die y-Lagerhalterung ein. Achten Sie darauf, dass das Kugellager nur von einer Seite eingeschoben werden kann.

    • Achten Sie auf die Ausrichtung der Kugeln. Die Lager sollen so eingesetzt werden , dass die Kugelrillen 45° zur Vertikalen stehen.

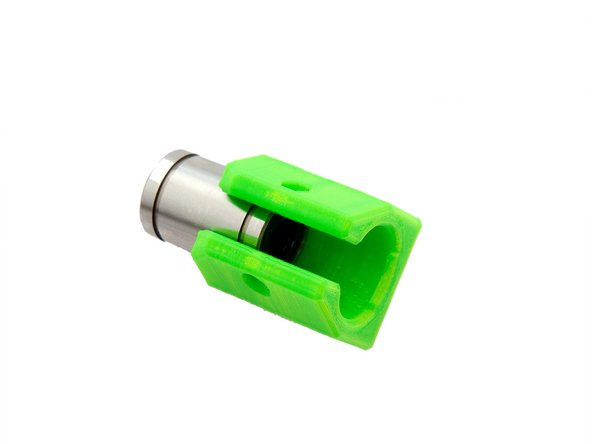

    • Nehmen Sie eins der vorher eingelegten LMU10 Kugellager und setzen Sie es in die y-Lagerhalterung ein.

    • Achten Sie darauf, dass das Kugellager nur von einer Seite eingeschoben werden kann.

    Edit

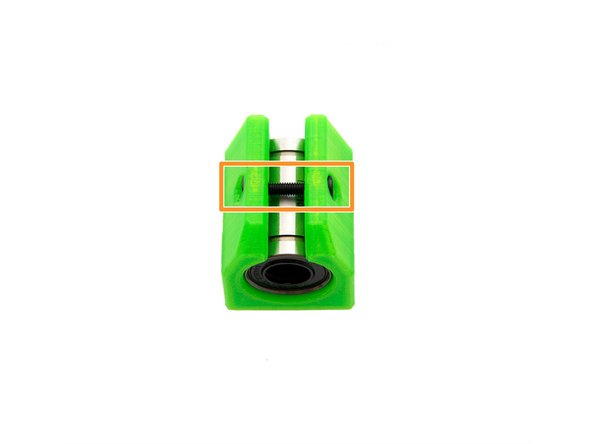

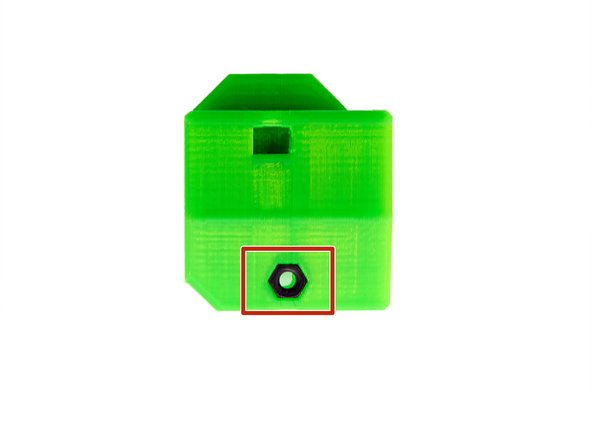

  6. Sichern Sie das Kugellager, indem Sie eine M3 Sechskantmutter, mithilfe einer Reißnadel, in die eine Seite der y-Lagerhaltung stecken. Diese werden dann mit einer M3x16mm Zylinderkopfschraube leicht angezogen.

    • Sichern Sie das Kugellager, indem Sie eine M3 Sechskantmutter, mithilfe einer Reißnadel, in die eine Seite der y-Lagerhaltung stecken.

    • Diese werden dann mit einer M3x16mm Zylinderkopfschraube leicht angezogen.

    Edit

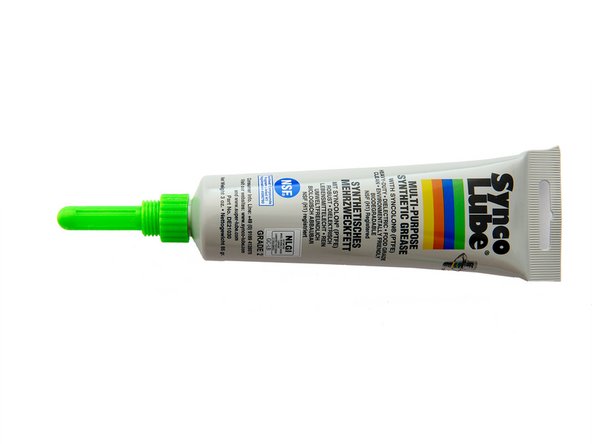

  7. Nun öffnen Sie die Super Lube Tube und schrauben den mitgelieferten Injektor darauf. Setzen Sie das Kugellager in dem y-Lagerhalter auf den Injektor und verteilen Sie das Fett im diesem.

    • Nun öffnen Sie die Super Lube Tube und schrauben den mitgelieferten Injektor darauf.

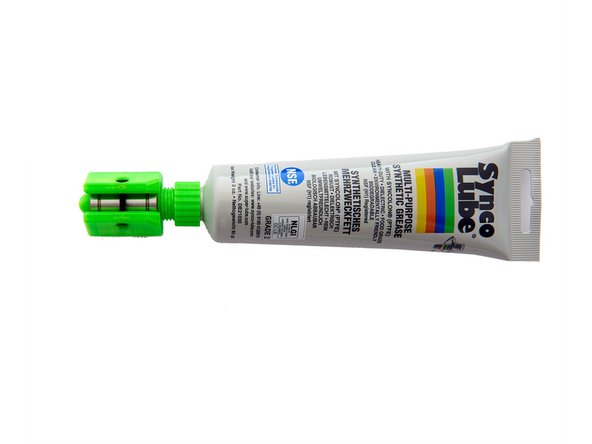

    • Setzen Sie das Kugellager in dem y-Lagerhalter auf den Injektor und verteilen Sie das Fett im diesem.

    • Das Lager ist ausreichend gefettet, wenn das Fett an den Enden des Kugellagers heraus kommt.

    • Wiederholen Sie diese Schritte auch für die beiden anderen y-Lagerhalterungen.

    Edit

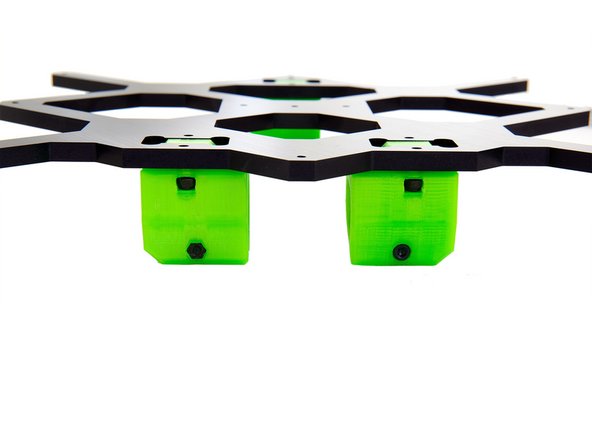

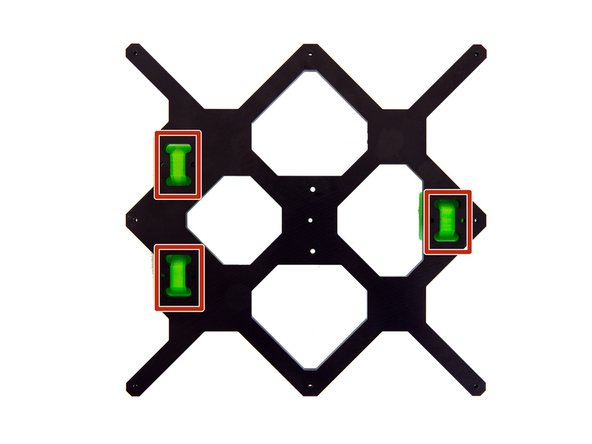

  8. Die drei zusammengebauten Lagerhalterungen können nun in die Löcher im y-Schlitten gesetzt werden. Hierbei müssen Sie auf die Ausrichtung der y-Lagerhalterungen achten, da auf der Seite auf der zwei montiert werden, die abgeflachten Seiten nach außen zeigen müssen (siehe Bild 2). Die y-Lagerhalterungen werden am y-Schlitten mit je 2x M3 Unterlegscheiben und 2x M3x14mm Zylinderkopfschrauben lose befestigt.

    • Die drei zusammengebauten Lagerhalterungen können nun in die Löcher im y-Schlitten gesetzt werden.

    • Hierbei müssen Sie auf die Ausrichtung der y-Lagerhalterungen achten, da auf der Seite auf der zwei montiert werden, die abgeflachten Seiten nach außen zeigen müssen (siehe Bild 2).

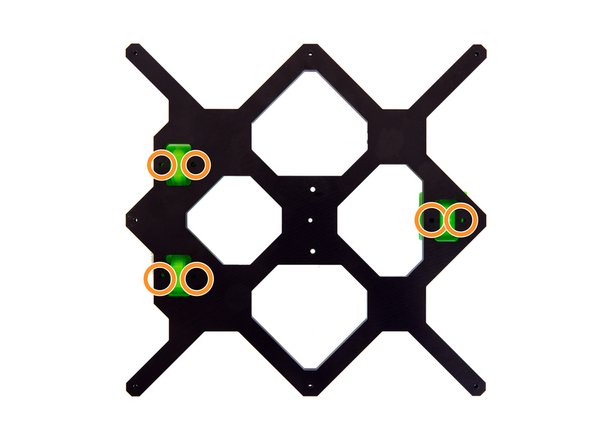

    • Die y-Lagerhalterungen werden am y-Schlitten mit je 2x M3 Unterlegscheiben und 2x M3x14mm Zylinderkopfschrauben lose befestigt.

    • Die y-Lagerhalterungen sollen sich noch leicht bewegen lassen.

    Edit

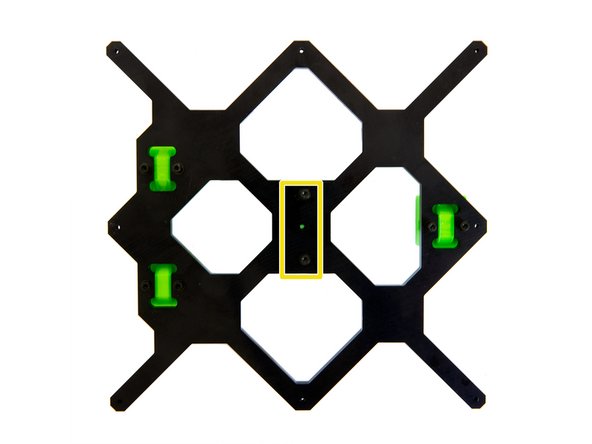

  9. Stecken Sie 2x M3 Selbstsichernde Sechskantmuttern, mithilfe von z.B. einer Reißnadel, in die Löcher am y-Riemenhalter. Platzieren Sie den y-Riemenhalter auf dem y-Schlitten, wie in Bild 2 gezeigt. Achten Sie hierbei darauf, dass die Zähne für den Riemen zur Seite mit dem einen Kugellager zeigt.

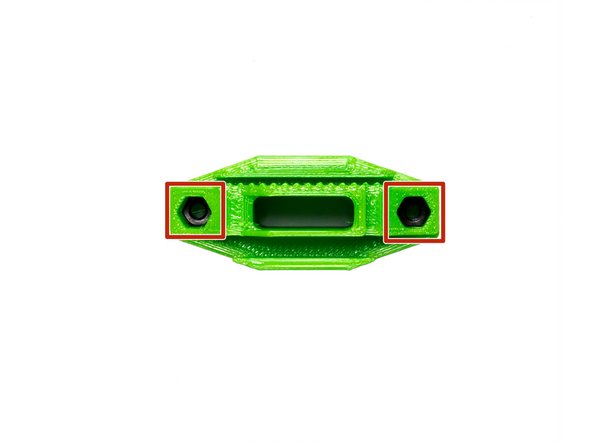

    • Stecken Sie 2x M3 Selbstsichernde Sechskantmuttern, mithilfe von z.B. einer Reißnadel, in die Löcher am y-Riemenhalter.

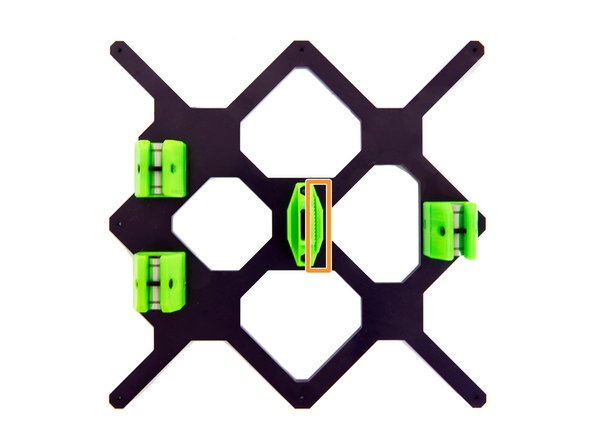

    • Platzieren Sie den y-Riemenhalter auf dem y-Schlitten, wie in Bild 2 gezeigt.

    • Achten Sie hierbei darauf, dass die Zähne für den Riemen zur Seite mit dem einen Kugellager zeigt.

    • Befestigt wird er von oben mit 2x M3 Unterlegscheiben und 2x M3x16mm Zylinderkopfschrauben.

    Edit

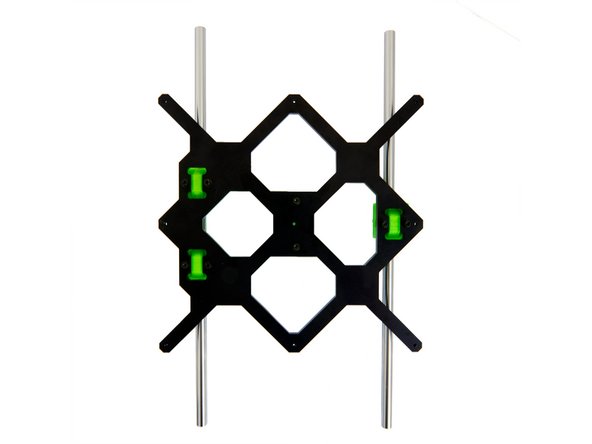

  10. Schieben Sie die 2x y-Stangen vorsichtig durch die drei Kugellager und legen Sie diese auf die y-Stangenhalterungen ab. Achten Sie darauf, dass die Seite des y-Schlittens mit den zwei Kugellagern, auf der linken Seite des Rahmens ist.

    • Schieben Sie die 2x y-Stangen vorsichtig durch die drei Kugellager und legen Sie diese auf die y-Stangenhalterungen ab.

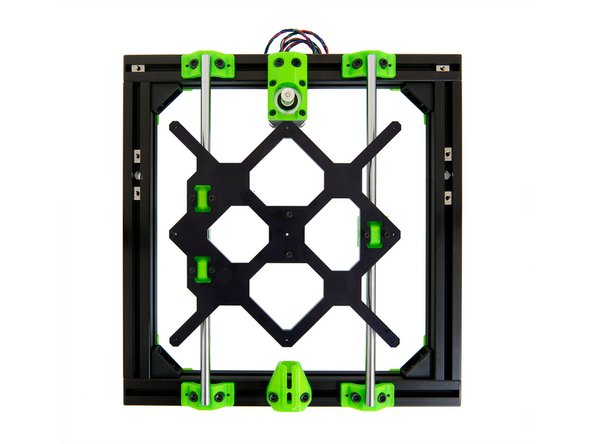

    • Achten Sie darauf, dass die Seite des y-Schlittens mit den zwei Kugellagern, auf der linken Seite des Rahmens ist.

    • Wenn der y-Schlitten korrekt ausgerichtet ist, drücken Sie die Stangen in die vier y-Stangenhalterungen.

    Edit

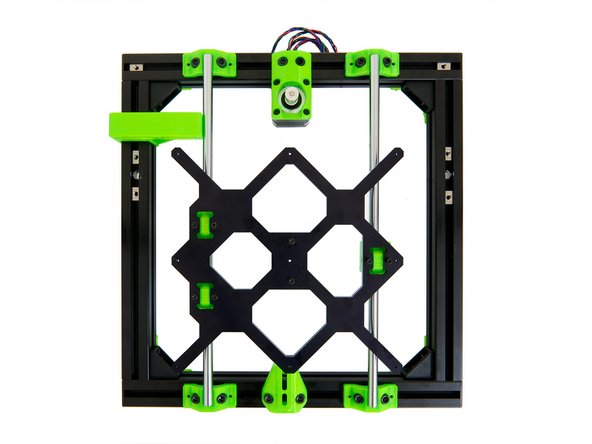

  11. Nun setzen Sie das 10mm y-Kalibrierungswerkzeug unten auf die linke y-Achse des Rahmens und drücken die Stange dagegen. Dann setzen Sie das Werkzeug oben auf die linke y-Achse und drücken hier ebenfalls die Stange dagegen. Wenn Sie die Stange korrekt ausgerichtet haben, befestigen Sie die 4x M6x12mm Zylinderkopfschrauben in den y-Stangenhalterungen links vorne und links hinten.

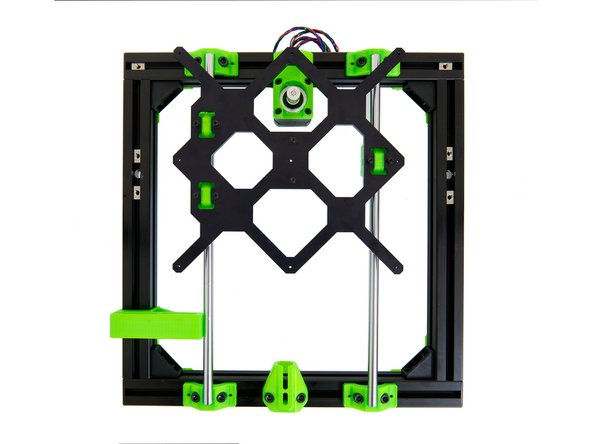

    • Nun setzen Sie das 10mm y-Kalibrierungswerkzeug unten auf die linke y-Achse des Rahmens und drücken die Stange dagegen.

    • Dann setzen Sie das Werkzeug oben auf die linke y-Achse und drücken hier ebenfalls die Stange dagegen.

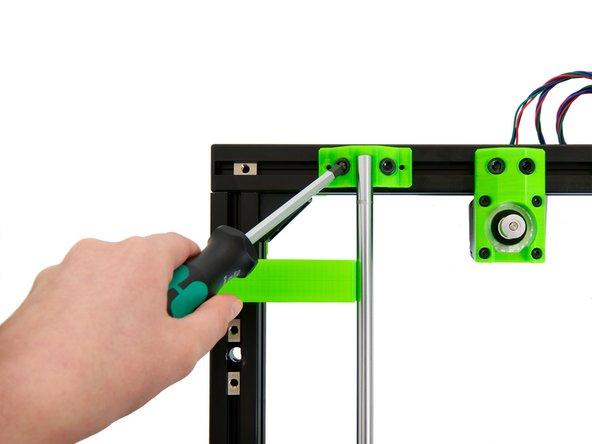

    • Wenn Sie die Stange korrekt ausgerichtet haben, befestigen Sie die 4x M6x12mm Zylinderkopfschrauben in den y-Stangenhalterungen links vorne und links hinten.

    Edit

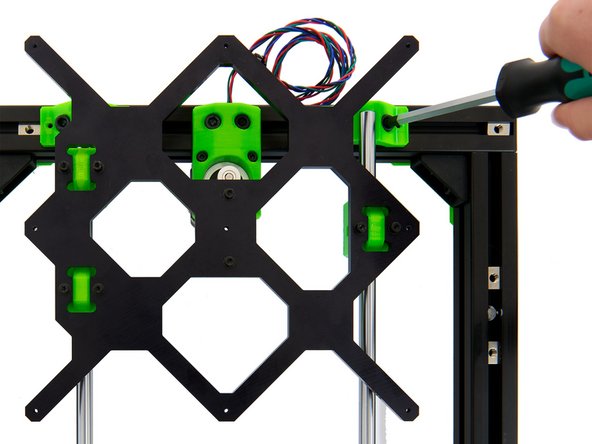

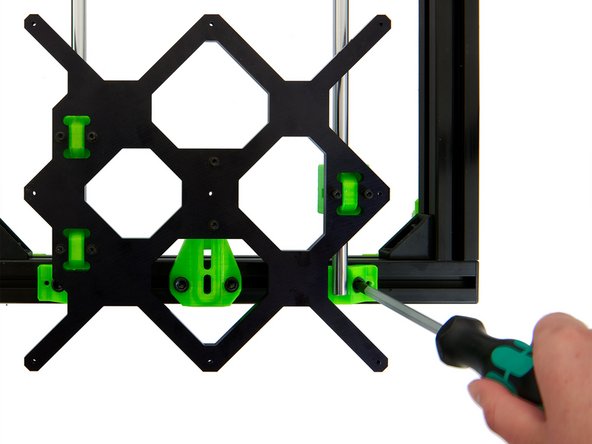

  12. Fahren Sie anschließend den y-Schlitten nach ganz vorne und befestigen Sie die 2x M6x12mm Zylinderkopfschrauben in der y-Stangenhalterung rechts vorne. Fahren Sie den y-Schlitten nach ganz hinten und befestigen Sie die 2x M6x12mm Zylinderkopfschrauben in der y-Stangenhalterung rechts hinten.

    • Fahren Sie anschließend den y-Schlitten nach ganz vorne und befestigen Sie die 2x M6x12mm Zylinderkopfschrauben in der y-Stangenhalterung rechts vorne.

    • Fahren Sie den y-Schlitten nach ganz hinten und befestigen Sie die 2x M6x12mm Zylinderkopfschrauben in der y-Stangenhalterung rechts hinten.

    Edit

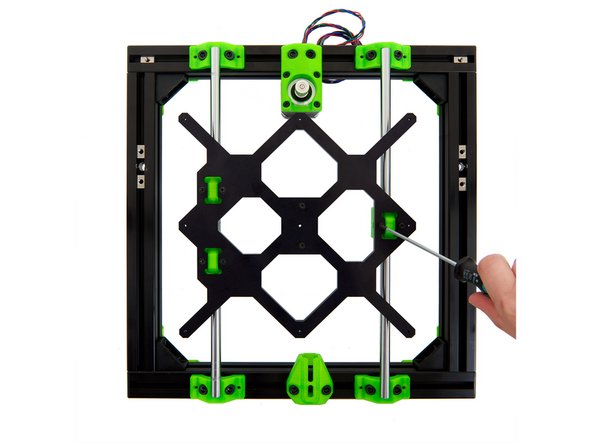

  13. Fahren Sie den y-Schlitten vor und zurück und ziehen Sie dabei nach und nach die 6x M3x14mm Zylinderkopfschrauben, an den y-Lagerhalterungen, fest.

    • Fahren Sie den y-Schlitten vor und zurück und ziehen Sie dabei nach und nach die 6x M3x14mm Zylinderkopfschrauben, an den y-Lagerhalterungen, fest.

    • Befestigen Sie die Schrauben nicht sofort vollständig. Befestigen Sie jede Schraube vorerst nur mit einer halben Umdrehung.

    • Verschieben Sie den Schlitten immer wieder hin und her, um sicherzustellen, dass er sich frei bewegen kann.

    • Wenn der y-Schlitten etwas unrund läuft, können sowohl mehrfaches Lockern und Festziehen der Schrauben an den y-Lagerhalterungen, als auch die erneute Ausrichtung der Stangen helfen.

    Edit

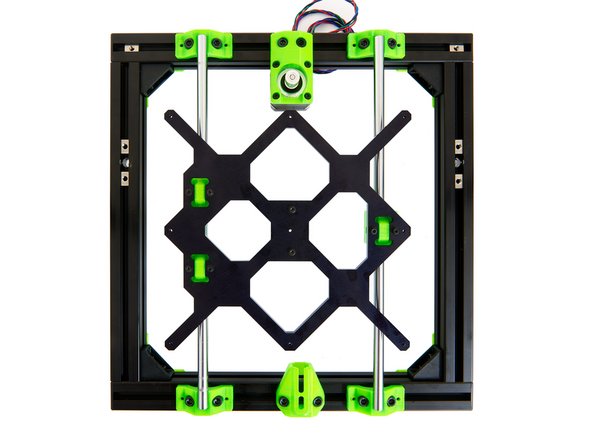

  14. Der Heizbettschlitten für MK52 ist nun vollständig eingebaut.

    • Der Heizbettschlitten für MK52 ist nun vollständig eingebaut.

    • Fahren Sie mit Anleitung 04. Einbau des y-Riemens fort.
