(1) MK52 Heizbett
-
(2) y-Kette
-
(3) Techflex Schlauch (Durchmesser 3,2mm) (nicht dargestellt)
-
(4) obere Heizbettabdeckung
-
(5) untere Heizbettabdeckung
-
(6) 4x y-Wellenhalterung Abdeckung
-
(7) y-Ketten Halterung
-
-
-

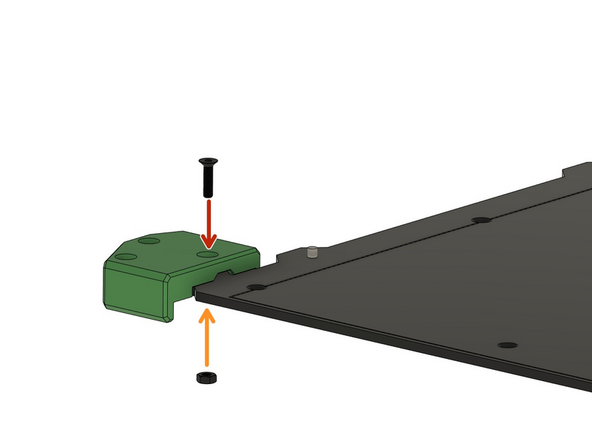

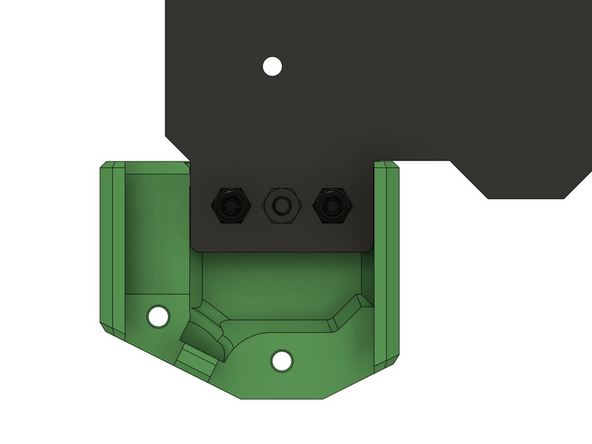

Legen Sie die obere Heizbettabdeckung auf die Kabel (nicht dargestellt) am Heizbett und befestigen Sie diese mit einer M3x12mm Senkkopfschraube.
-
Die Schraube wird von unten mit einer M3 Sechskantmutter befestigt.
-
Der Einbau der M3 Selbstsichernden Sechskantmutter kann durch die Benutzung eines Steckschlüssel-Schraubendrehers (5,5x125mm) erleichtert werden.
-
Kürzen Sie den Techflex Schlauch auf eine Länge von 8cm. Die beiden Enden werden mit einem Feuerzeug kurz erwärmt.
-
Ummanteln Sie die Kabel so, dass der Techflex-Schlauch etwa 1cm in die Heizbettabdeckung reicht.
-

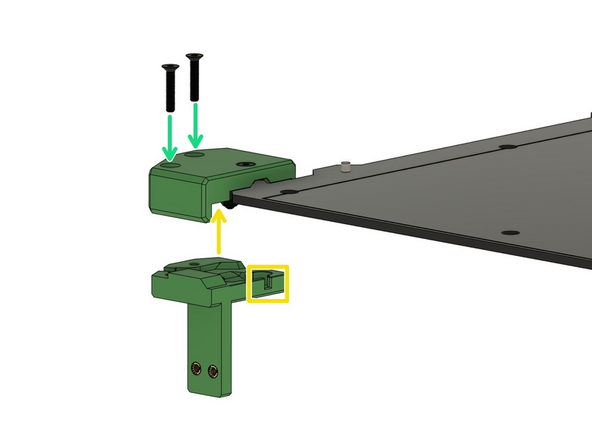

Stecken Sie die untere Heizbettabdeckung auf die obere Heizbettabdeckung und stellen Sie sicher, dass das Thermistorkkabel durch den Schlitz in der unteren Heizbettabdeckung geführt wird.
-
Befestigen Sie nun die untere Heizbettabdeckung mit 2x M3x16mm Senkkopfschrauben.
-
-
-

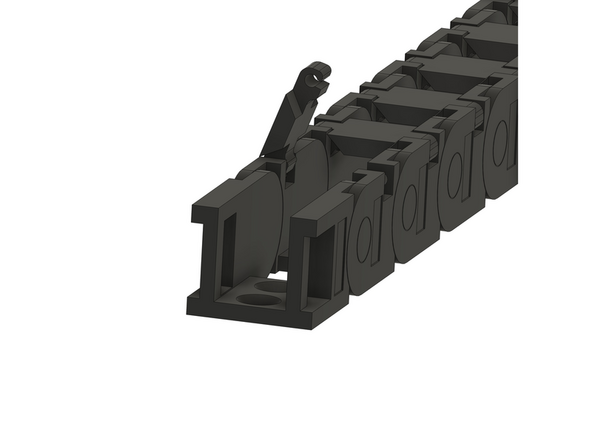

Öffnen Sie alle Ösen der Kette mit einem schmalen Gegenstand, z.B. einer Ingenieursreißnadel.
-
Legen Sie die Kabel so durch die Kette, dass etwa 2cm des Techflex Schlauchs in der Kette liegen.
-
Schließen Sie alle Ösen wieder.
-
-
-

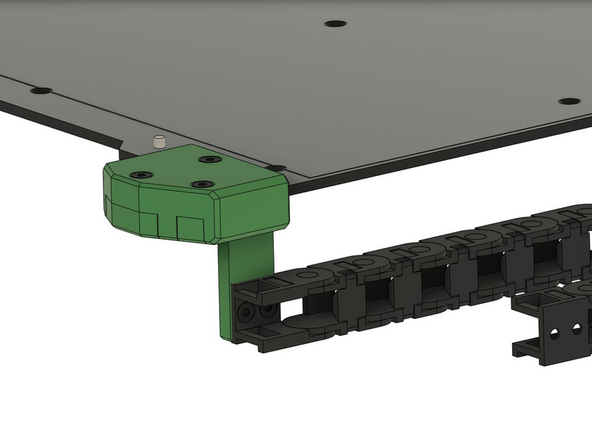

Sichern Sie die Kette an der Unterseite der Heizbettabdeckung mit 2x M3x8mm Senkkopfschrauben.
-
-
-

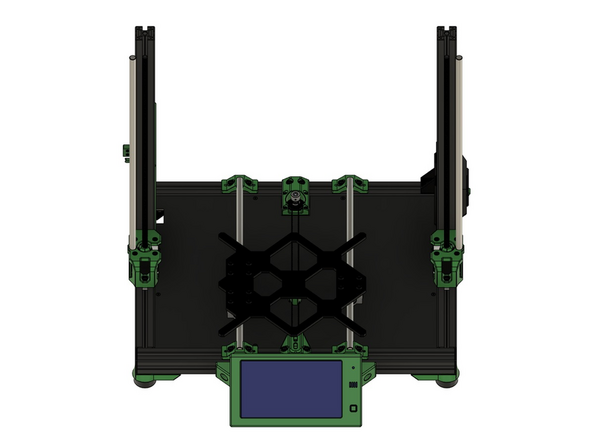

Ziehen Sie den y-Schlitten an die Vorderseite des Rahmens.
-

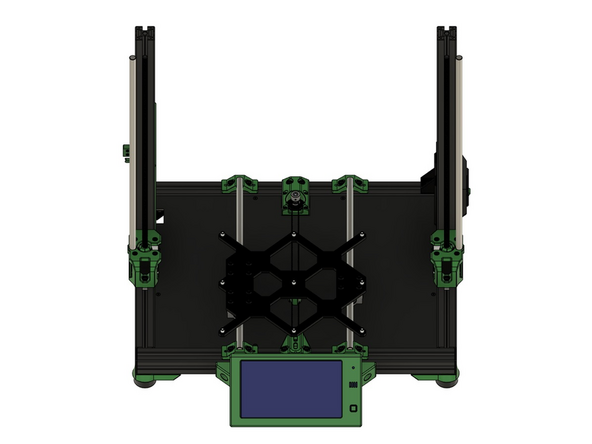

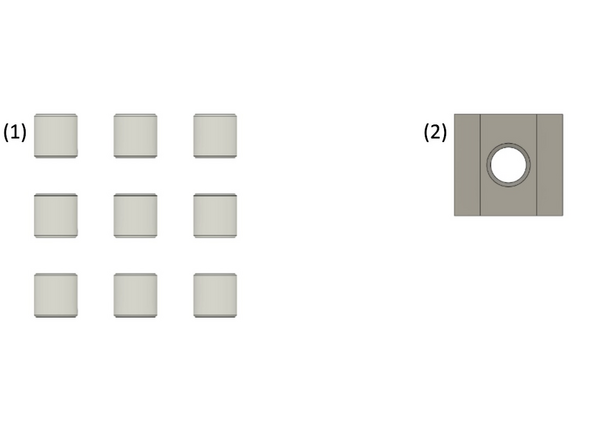

Platzieren Sie 9x Distanzhülsen auf den Gewindebohrungen im y-Schlitten.
-
-
-

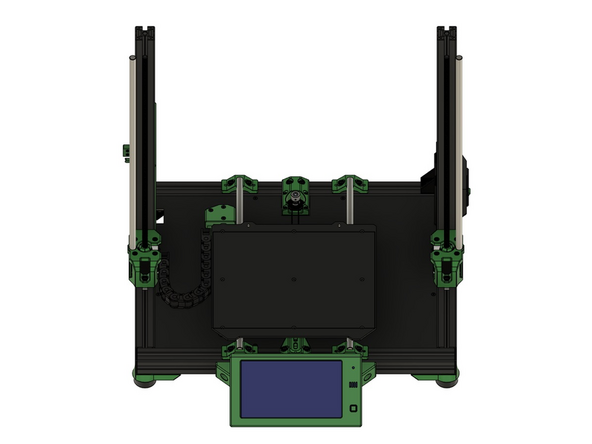

Legen Sie das Heizbett vorsichtig auf die Distanzhülsen. Prüfen Sie anschließend die Positionen der Distanzhülsen unter dem Heizbett.
-
Befestigen Sie mit 9x M3x12mm Senkkopfschrauben (silber) das Heizbett lose am y-Schlitten.
-
-
-

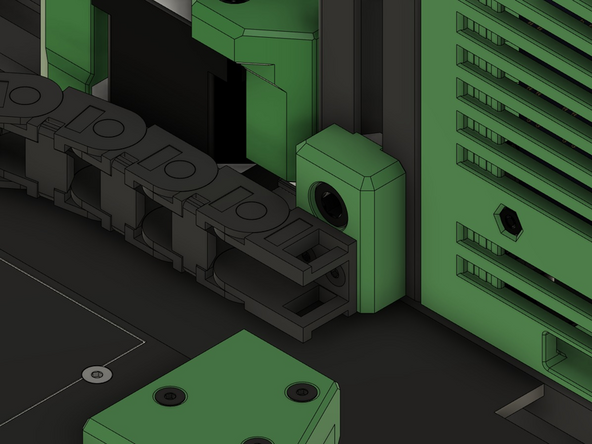

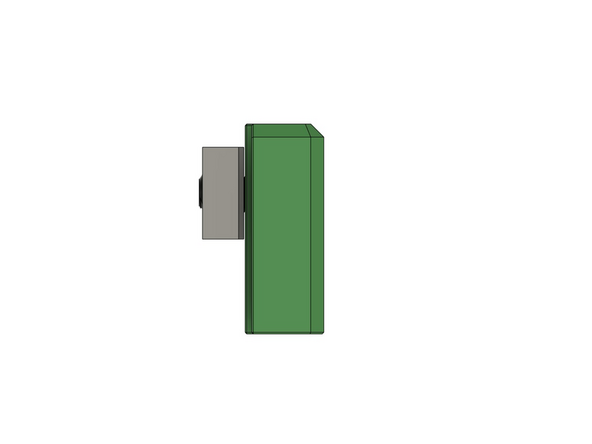

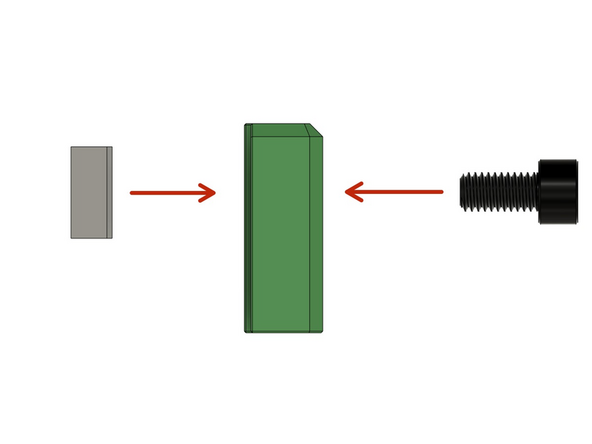

Durch die y-Ketten Halterung Rahmen wird eine M6x12mm Zylinderkopfschraube gesteckt und von außen mit einem Nutenstein lose befestigt.
-
-
-

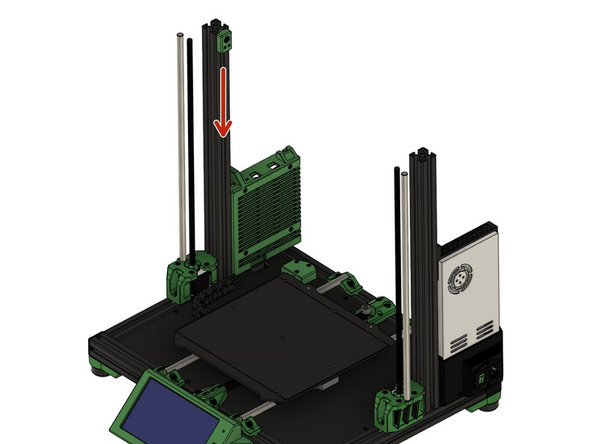

Die y-Ketten Halterung Rahmen wird auf der linken Seite des Druckers, mithilfe des eben angebrachten Nutensteins, befestigt. Dieser wird in den rechten Schlitz der linken z-Achse geschoben.
-
-
-

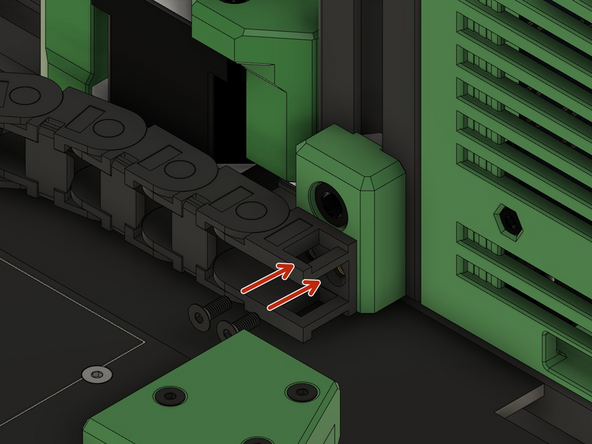

Sichern Sie das Ende mit 2x M3x8mm Senkkopfschrauben an der y-Ketten Halterung Rahmen.
-
Kürzen Sie den Techflex-Schlauch auf eine Länge von 15cm. Die beiden Enden werden mit einem Feuerzeug kurz erwärmt
-

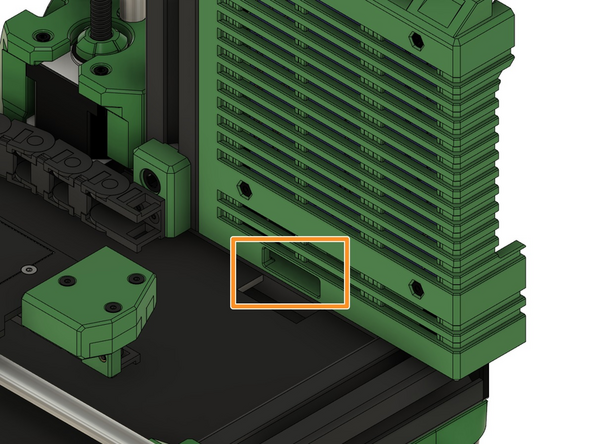

Schieben Sie nun das Ende des Heizbettkabels und des Heizbett-Thermistor Kabels durch den Techflex Schlauch.
-
Legen Sie den Techflex Schlauch durch die Öffnung in die Duet Box.
-
Sorgen Sie dafür das die Kabel zwischen dem Ende der Kette und der Duet Box von Techflex geschützt sind.
-
-
-

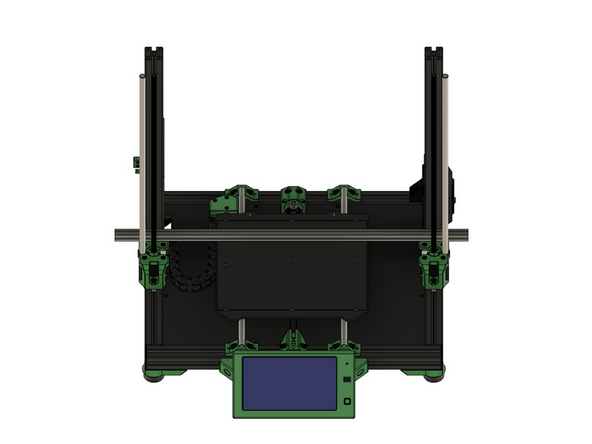

Legen Sie nun einen Gegenstand (z.B. ein Lineal oder Aluprofil) zwischen den z-Schrittmotoren und den z-Profilen auf das Heizbett.
-
Drücken Sie den Gegenstand gegen die Vorderseite des z-Profils und überprüfen Sie mithilfe der Linien (nicht dargestellt) auf dem Heizbett, ob es gerade ausgerichtet ist.
-
Wenn das Heizbett gerade ausgerichtet ist, ziehen Sie die 9x M3x12mm Senkkopfschrauben (silber) an.
-
Lässt sich das Heizbett auch durch leichtes Drehen nicht begradigen, müssen Sie es wieder abschrauben und den darunterliegenden y-Schlitten erneut ausrichten (siehe Anleitung 02.).
-
-
-

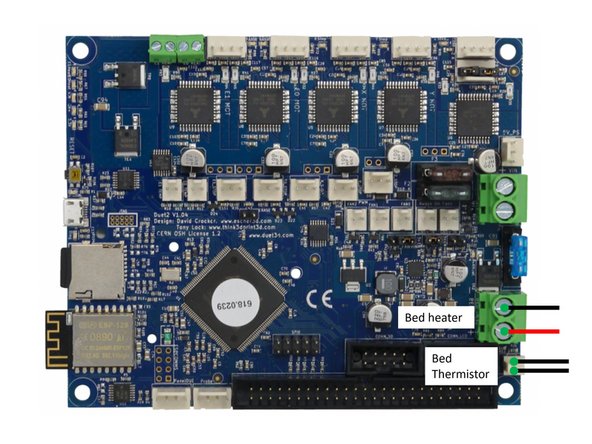

Bringen Sie die Heizbettkabel mithilfe eines PH2 Kreuzschlitz-Schraubendrehers vorsichtig an.
-
Achten Sie auf die richtige Anordnung des roten und schwarzen Kabels.
-
Stecken Sie den Heizbett Thermistor in den Anschluss ein.
-
-
-

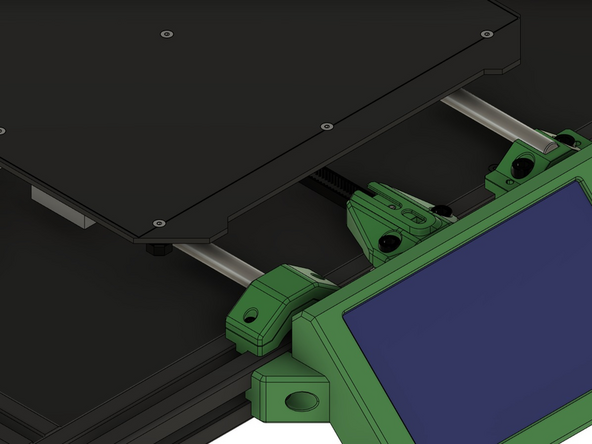

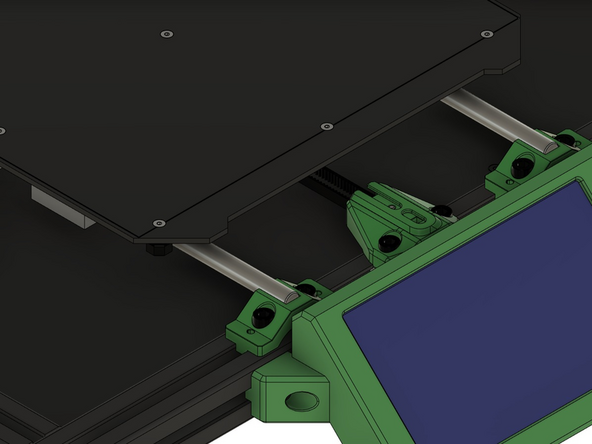

Legen Sie die y-Wellenhalter Abdeckung auf den y-Wellenhalter.
-

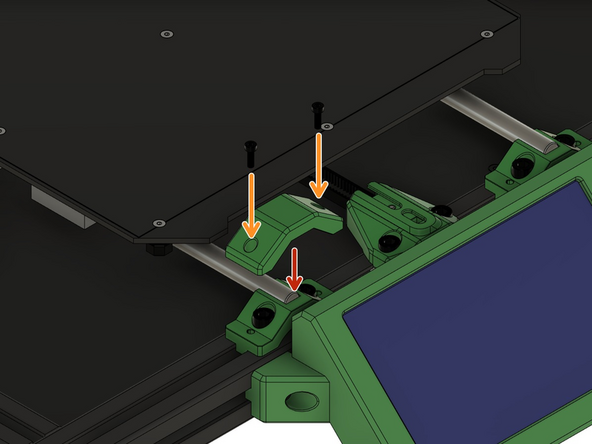

Sichern Sie die Abdeckung mit 2x M3x10mm Zylinderkopfschrauben.
-
Wiederholen Sie diesen Schritt bei den restlichen 2 y-Wellenhaltern.
-
-
-

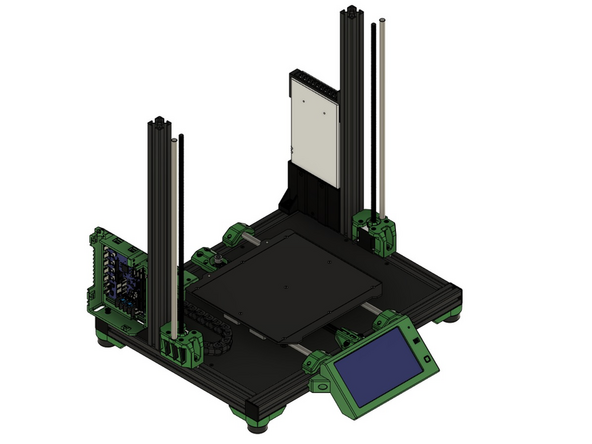

Das Heizbett ist nun vollständig eingebaut.
-
Fahren Sie mit Anleitung 09. Bau der x-Achse fort.
-
