09. Bau und Einbau des Displays

(1) 2.5x100mm Sechskant-Kugelkopf-Schraubendreher

(2) 5.0x100mm Sechskant-Kugelkopf-Schraubendreher

(3) Feuerzeug

(1) Display

(2) Display Abdeckung

(3) Display Halterung, links und rechts

(4) Display Drehknopf

(5) 3x Display Kabelclips

(6) 2x Display Kabel 70cm

(7) 42cm Techflex Kabelmanschette

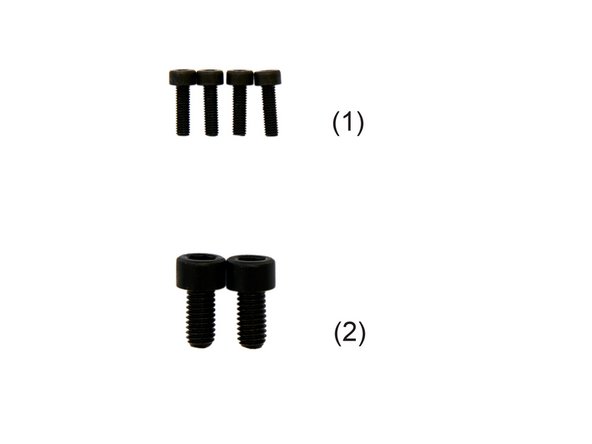

(1) 4x M3x10mm Zylinderkopfschrauben

(2) 2x M6x12mm Zylinderkopfschrauben

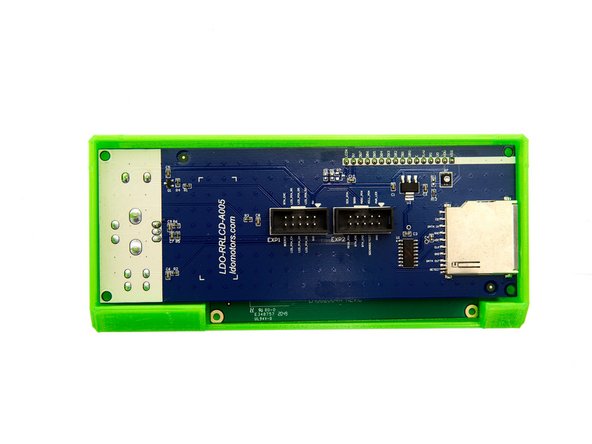

Entfernen Sie zuerst die Schutzfolie vom Display, da sie bei einem bereits zusammengebauten Display nicht mehr entfernt werden kann.

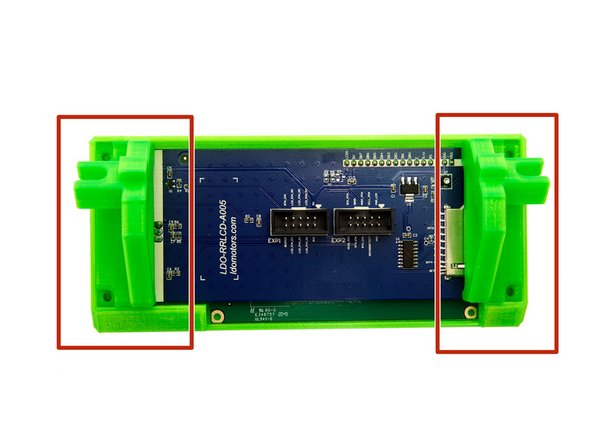

Legen Sie das Display in das Cover.

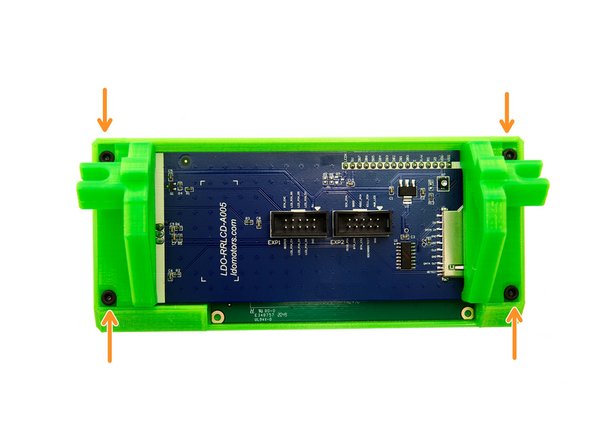

Legen Sie die Halterungen für das Display auf. Achten Sie auf die Ausrichtung dieser (siehe Bild 2).

Schrauben Sie die Halterungen mit 4x M3x10mm Zylinderkopfschrauben fest.

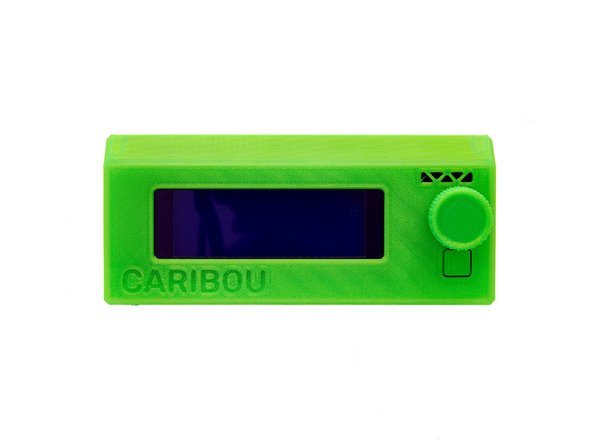

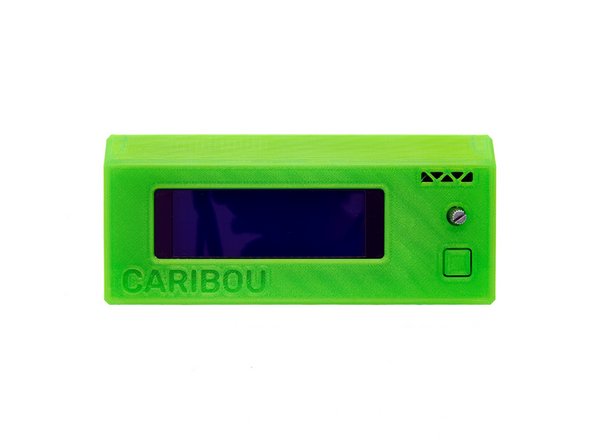

Stecken sie den Drehknopf auf den Stift. Testen Sie anschließend, ob er sich hinunterdrücken und drehen lässt.

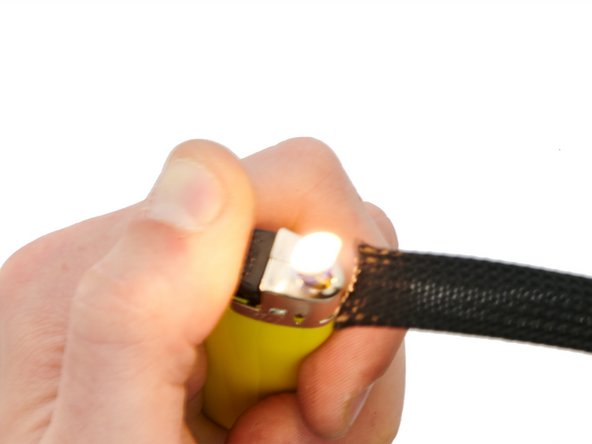

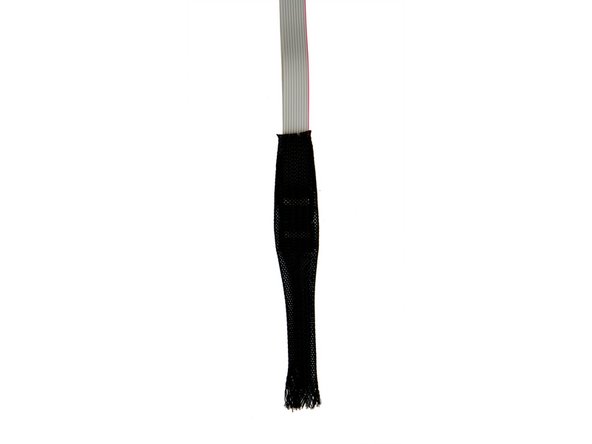

Erwärmen Sie die Techflex-Manschette kurz mit einem Feuerzeug.

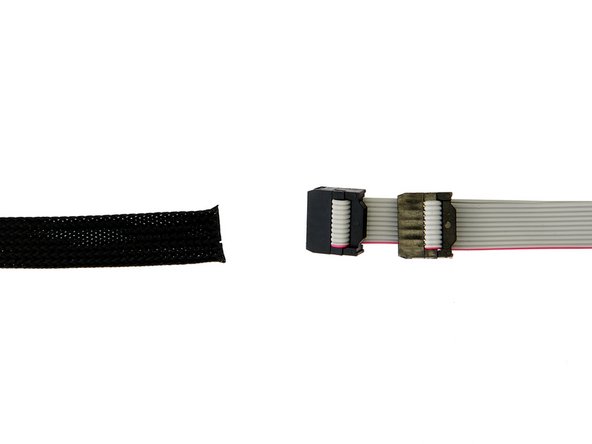

Wir empfehlen Ihnen, die beiden Kabel mit 1 und 2 (an beiden Enden) zu beschriften, um sie später beim Verkabeln einfach unterscheiden zu können.

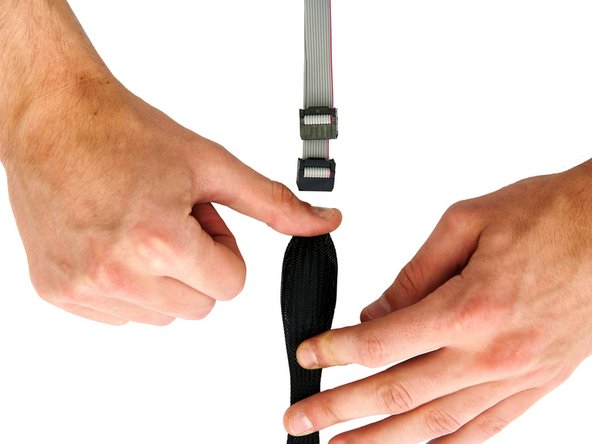

Legen Sie die beiden Kabel flach übereinander, sodass die Stecker direkt hintereinander liegen.

Schieben Sie die Kabel nun durch die Manschette hindurch.

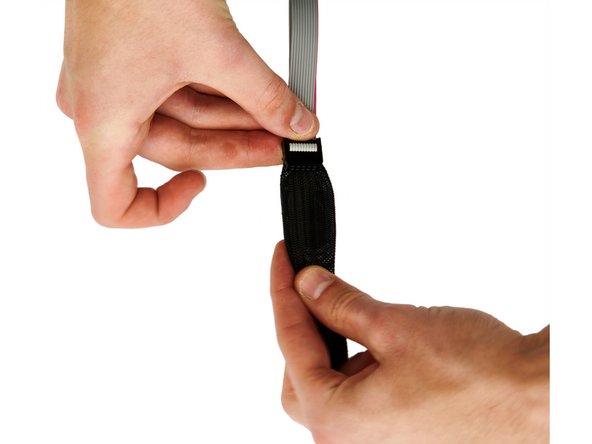

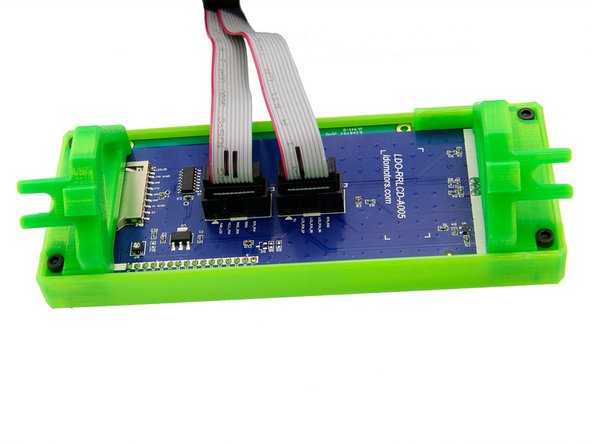

Stecken Sie zunächst die beiden Flachbandkabel in die Anschlüsse auf der Rückseite des Displays.

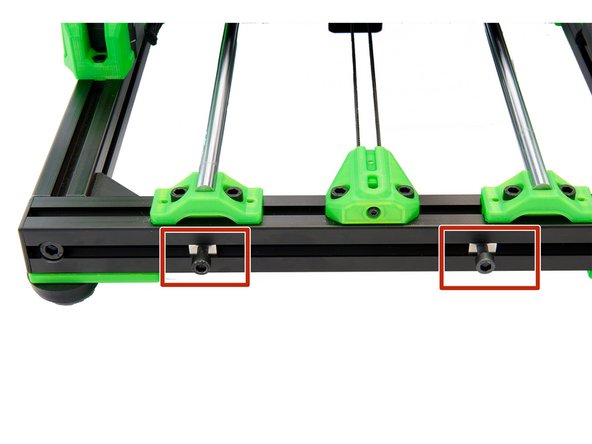

Schrauben Sie 2x M6x12mm Zylinderkopfschrauben lose in die 2x Nutensteine , die sich im vorderen Schlitz des vorderen x-Profils befinden.

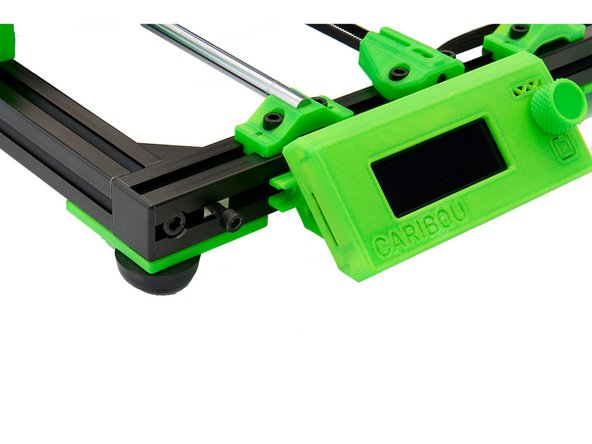

Stecken Sie die Halterungen des Displays zwischen die beiden Nutensteine.

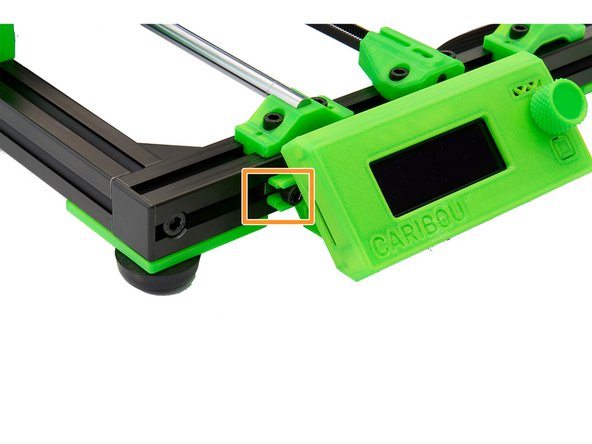

Schieben Sie nun die Nutensteine mit den M6x12mm Zylinderkopfschrauben in die Halterungen.

Schieben Sie das Display nach ganz links und ziehen Sie die 2x M6x12mm Zylinderkopfschrauben fest.

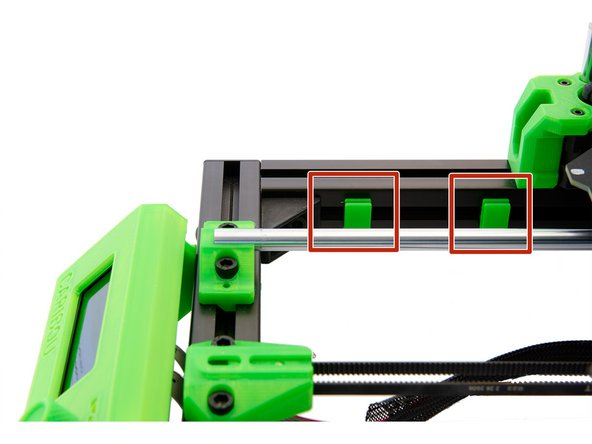

Bringen Sie nun 2x Display-Kabelclips auf der vorderen rechten Seite des linken y-Profils an.

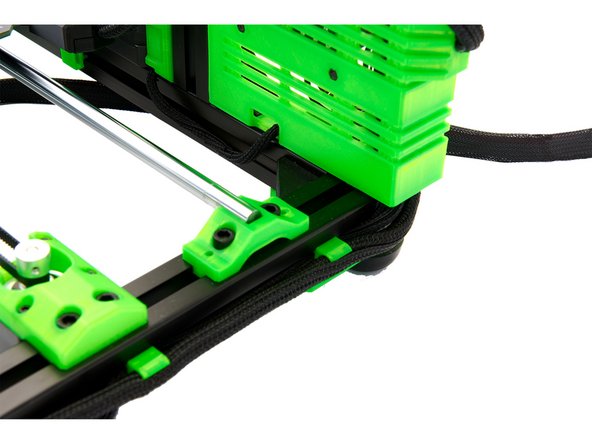

Führen Sie nun das Kabel des linken z-Motors in das Aluprofil.

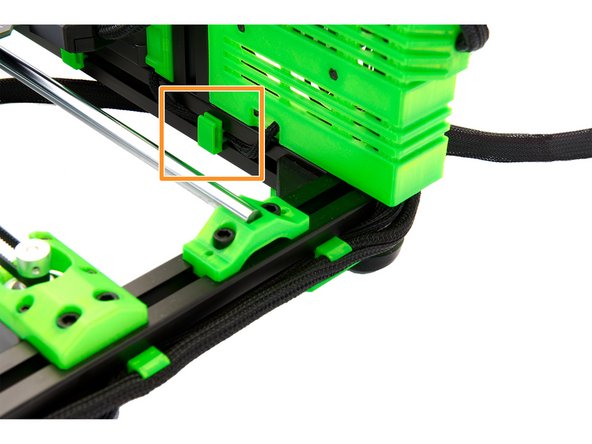

Setzen Sie einen weiteren Display -Kabelclip in das Profil.

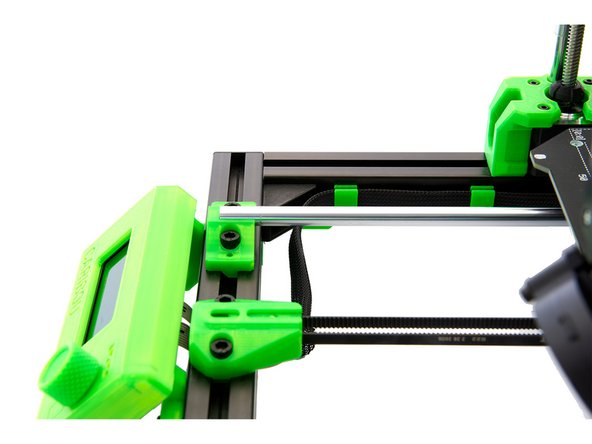

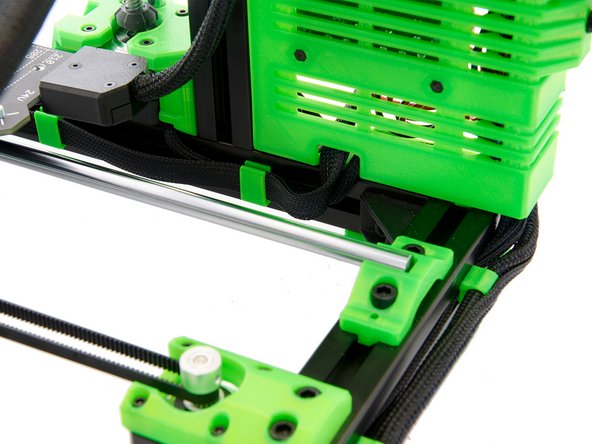

Schieben Sie die Techflex Manschette durch die Kabelclips und durch die Öffnung in der Rückseite der Einsy Box.

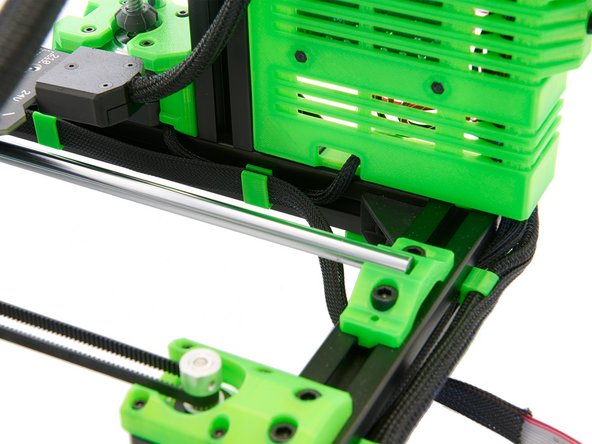

Der Anschluss am Einsy Board folgt in der nächsten Anleitung.

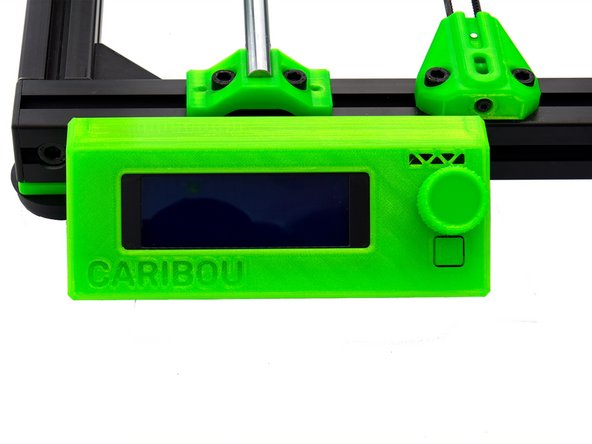

Das Display ist nun vollständig eingebaut.

Fahren Sie mit Anleitung 10. Verkabelung der Motoren, Netzteils und des Display fort.
