  1. (1) Duet Adapter Kabel Kit (nicht dargestellt)
    • (1) Duet Adapter Kabel Kit (nicht dargestellt)

    • (2) 4x Kabelclips

    • (3) Motorkabel y-Motor (nicht dargestellt)

    • (4) Techflex Schlauch (3,2mm Durchmesser) (nicht dargestellt)

    • (5) Nutabdeckung (nicht dargestellt)

    • Schneiden Sie von Ihrem Techflex Schlauch 25cm ab.

    • Die beiden Enden des Techflex Schlauchs werden mit einem Feuerzeug kurz erwärmt.

    • Schieben Sie nun das Motorkabel des y-Motors durch den Techflex Schlauch.

  2. Führen Sie das Kabel des linken z-Schrittmotors und das Kabel des PanelDue durch das Loch in der Bodenplatte in die Duet Box. Sichern Sie die beiden Kabel mit einer 5cm langen Nutabdeckung.

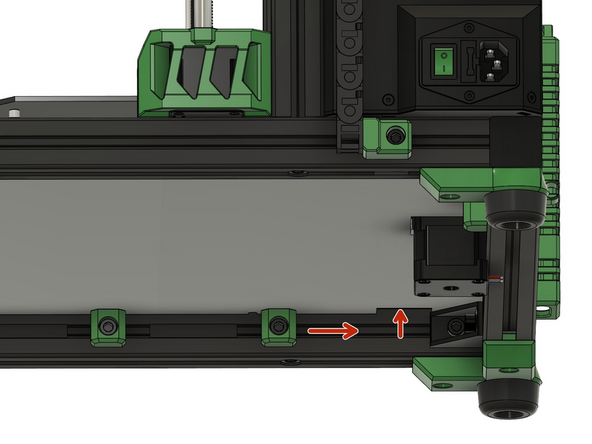

    • Führen Sie das Kabel des linken z-Schrittmotors und das Kabel des PanelDue durch das Loch in der Bodenplatte in die Duet Box.

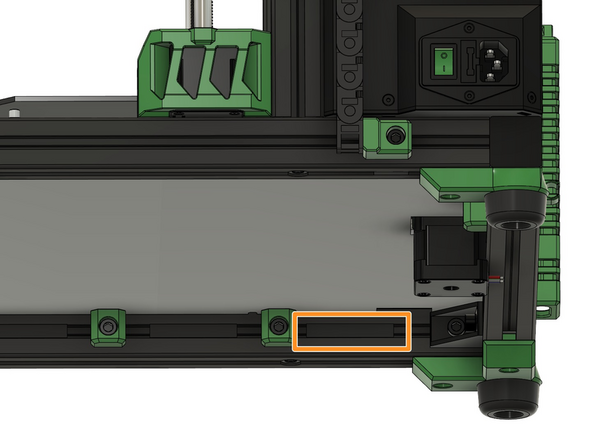

    • Sichern Sie die beiden Kabel mit einer 5cm langen Nutabdeckung.

  3. Drücken Sie die Kabel des rechten z-Schrittmotors in den linken Schlitz des rechten y-Aluprofils und decken Sie das Kabel, mit einer 6cm langen Nutabdeckung, ab. Ziehen Sie das Kabel des rechten z-Schrittmotors und das Kabel des u-Motors am L-Winkel vorbei, durch den hinteren Schlitz des hinteren x-Aluprofils, bis hinein in die Duet Box. Sichern Sie die Kabel im Schlitz mit 2x Kabelclips.

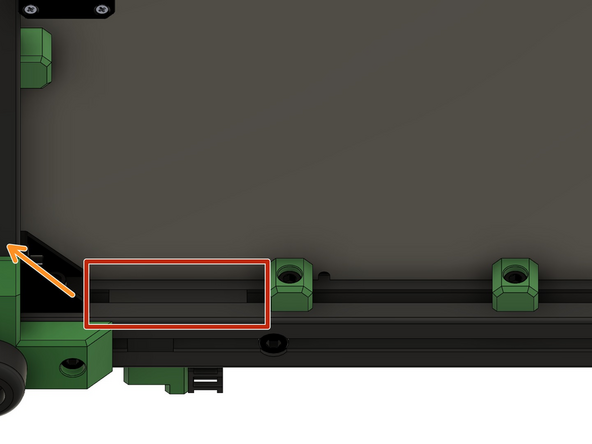

    • Drücken Sie die Kabel des rechten z-Schrittmotors in den linken Schlitz des rechten y-Aluprofils und decken Sie das Kabel, mit einer 6cm langen Nutabdeckung, ab.

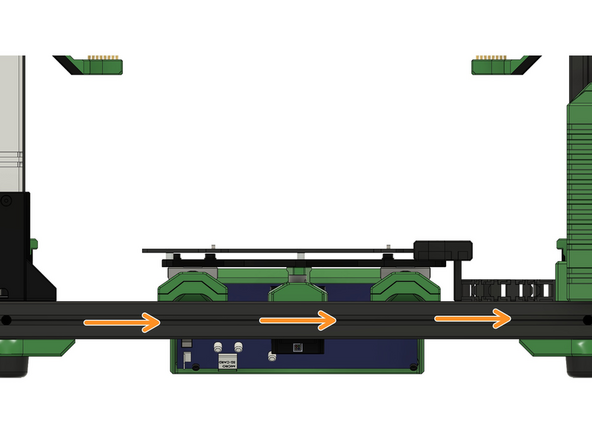

    • Ziehen Sie das Kabel des rechten z-Schrittmotors und das Kabel des u-Motors am L-Winkel vorbei, durch den hinteren Schlitz des hinteren x-Aluprofils, bis hinein in die Duet Box.

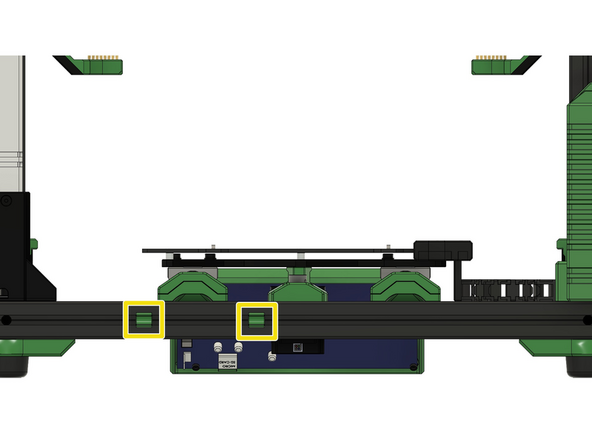

    • Sichern Sie die Kabel im Schlitz mit 2x Kabelclips.

  4. Drücken Sie auch das Kabel des y-Motors in den hinteren Schlitz des hinteren x-Aluprofils und legen Sie das Kabel bis zur Duet Box. Sichern Sie die beiden Kabel mit zwei weiteren Kabelclips. Führen Sie nun die drei Motorkabel durch das Loch in der Unterseite der Duet Box.

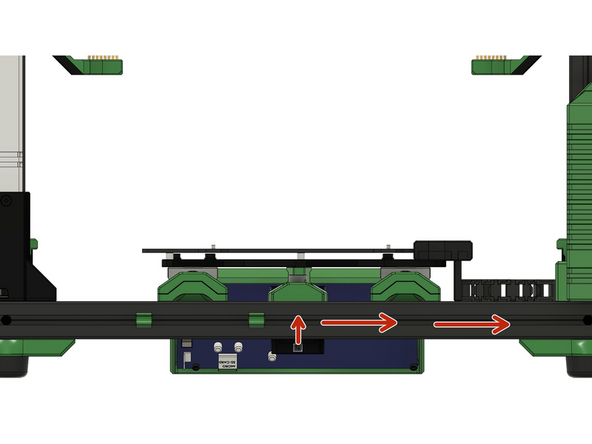

    • Drücken Sie auch das Kabel des y-Motors in den hinteren Schlitz des hinteren x-Aluprofils und legen Sie das Kabel bis zur Duet Box.

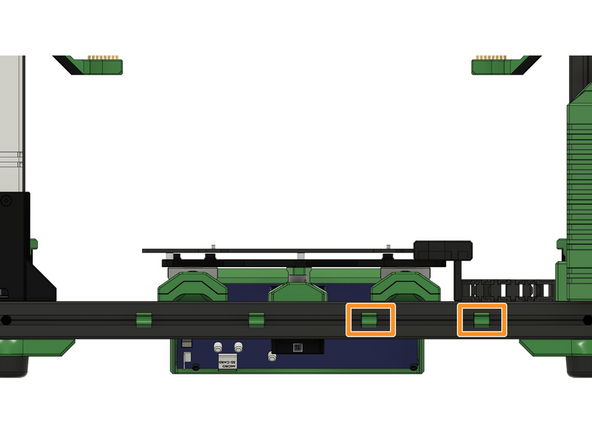

    • Sichern Sie die beiden Kabel mit zwei weiteren Kabelclips.

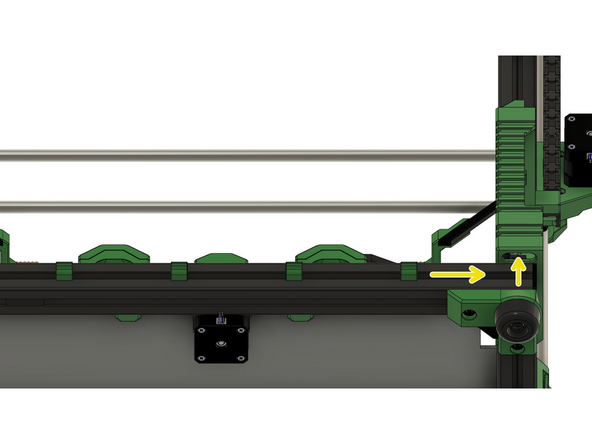

    • Führen Sie nun die drei Motorkabel durch das Loch in der Unterseite der Duet Box.

  5. Öffnen Sie das Duet Adapter Kabelkit und nehmen Sie 5x Motorkabel Adapter heraus. Schließen Sie die Adapter an die Motorkabel an. Schließen Sie den y-Motor und die beiden z-Motoren an ihren jeweiligen Anschlüssen an.

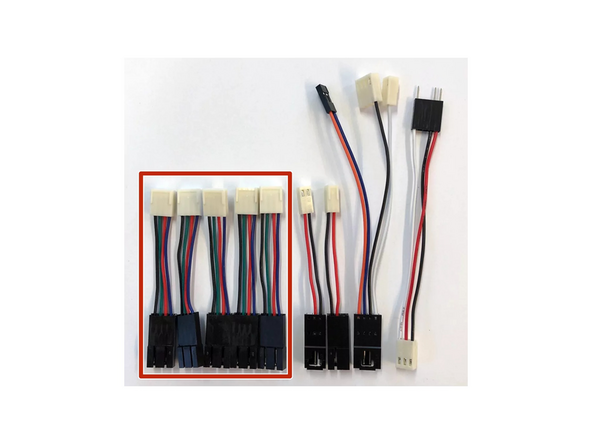

    • Öffnen Sie das Duet Adapter Kabelkit und nehmen Sie 5x Motorkabel Adapter heraus.

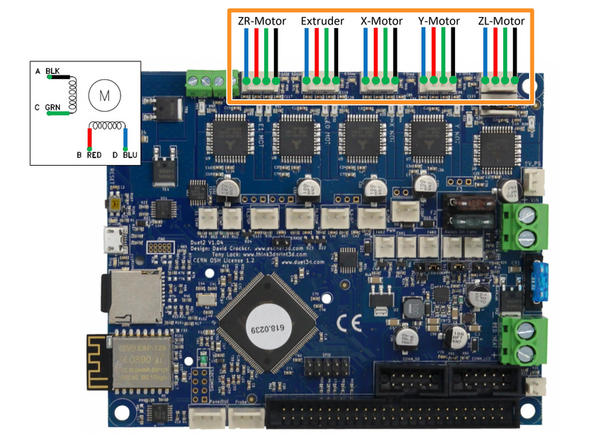

    • Schließen Sie die Adapter an die Motorkabel an.

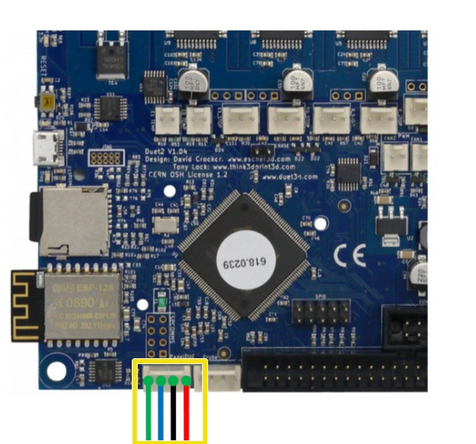

    • Schließen Sie den y-Motor und die beiden z-Motoren an ihren jeweiligen Anschlüssen an.

    • Bringen Sie das Display Kabel am markierten Anschluss an.

  6. Ziehen Sie die Netzteilkabel ebenfalls von unten durch das Loch in die Duet-Box.
    • Ziehen Sie die Netzteilkabel ebenfalls von unten durch das Loch in die Duet-Box.

    • Drücken Sie den Techflex-Schlauch mit den Netzteilkabeln in die bereits angebrachten Kabelclips an der Rückseite des x-Aluprofils.

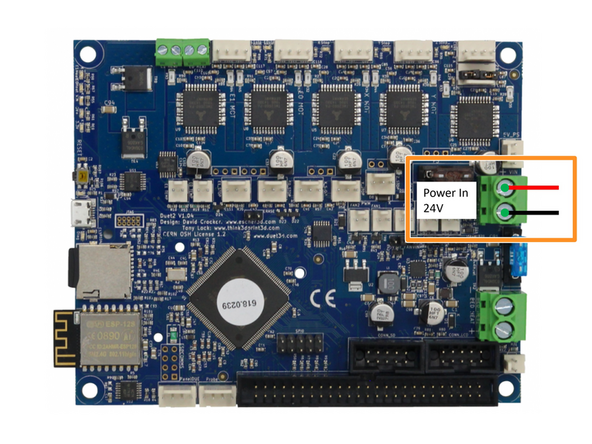

    • Bringen Sie die Netzteilkabel mithilfe des Schlitz-Schraubendrehers an den zwei oberen Anschlüssen an.

    • Achten Sie hierbei auf die Farben der Kabel und orientieren Sie sich an Bild 2. Ein Fehler bei der Verkabelung kann zu einem Kurzschluss führen!

Conclusion

zweiter x-motor anschluss muss noch eingefügt werden.
