13. Einbau und Verkabelung der x-Achse

(1) 2.5x75mm Sechskantschraubendreher

(2) Knipper

(3) Feuerzeug

(1) Techflex-Kabelschlauch (Durchmesser 6,4mm)

Caribou 220: 35cm

Caribou 320: 45cm

Caribou 420: 55cm

(2) Nylonfilament

Caribou 220: 37cm

Caribou 320: 47cm

Caribou 420: 57cm

(1) zusammengebaute x-Achse (siehe Anleitung 12.)

(2) x-Kabel Halterung

(3) Kabel Halterung schräg

(4) 4x M3x14mm Zylinderkopfschrauben

(5) M3x12mm Zylinderkopfschraube

Wenn Sie einen Caribou 320 oder 420 bauen, benötigen Sie Folgendes:

(6) Motorverlängerungskabel 20cm

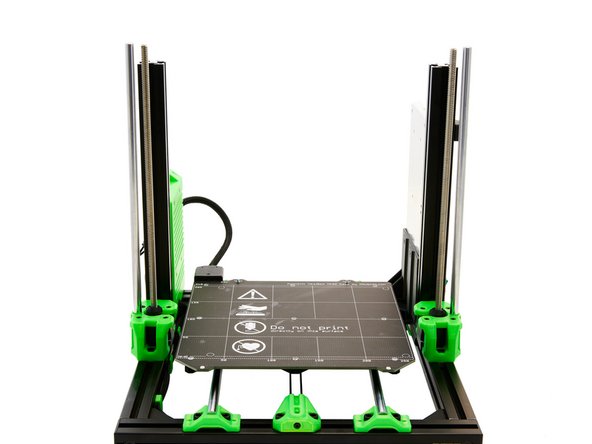

Setzen Sie die zusammengebaute x-Achse vorsichtig auf die z-Schrittmotoren und z-Stangen.

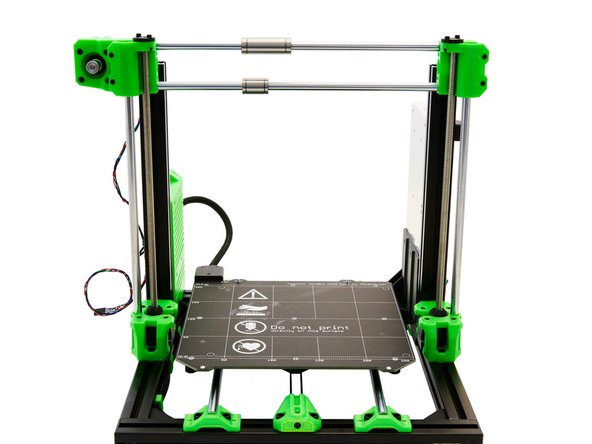

Achten Sie darauf die Kugellager in der x-Achse nicht zu beschädigen.

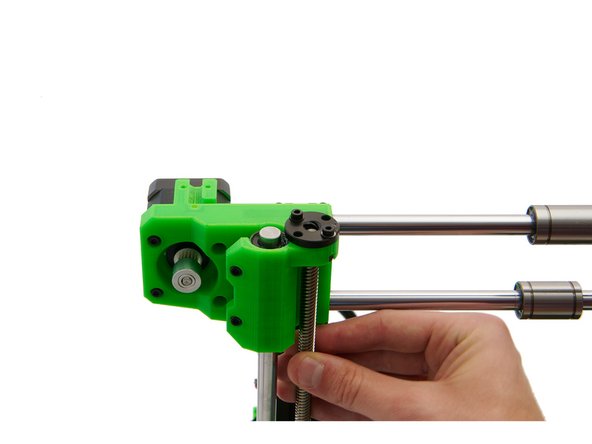

Drehen Sie gleichzeitig an beiden Spindeln der z-Schrittmotoren um die x-Achse etwas nach unten zu bewegen.

Ziehen Sie anschließend die 2x M3x14mm Zylinderkopfschrauben an den 2x POM Muttern fest.

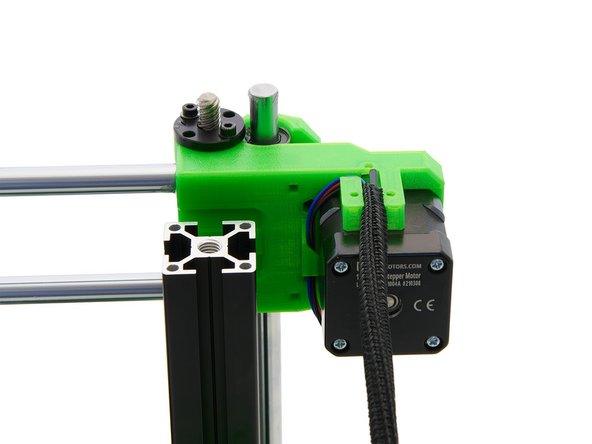

Schneiden Sie Ihren Techflex-Schlauch und Ihr Nylon so zu, dass die Längen zu Ihrem Drucker Modell passen (siehe Step 2).

Die beiden Enden des Techflex-Schlauchs werden mit einem Feuerzeug kurz erwärmt.

Schieben Sie nun das Nylon und das Motorkabel durch den Techflex-Schlauch.

Wenn Sie einen Caribou 320 oder Caribou 420 bauen müssen Sie Ihr x-Motorkabel mit einem Motorverlängerungskabel verlängern.

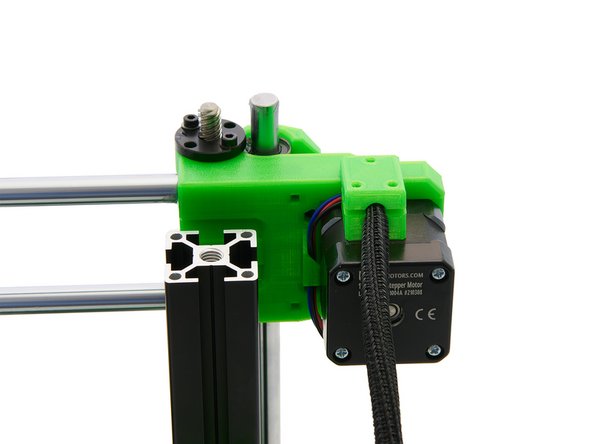

Drücken Sie den Techflex-Schlauch in die Kabelführung.

Drücken Sie den Techflex-Schlauch in die Kabelführung.

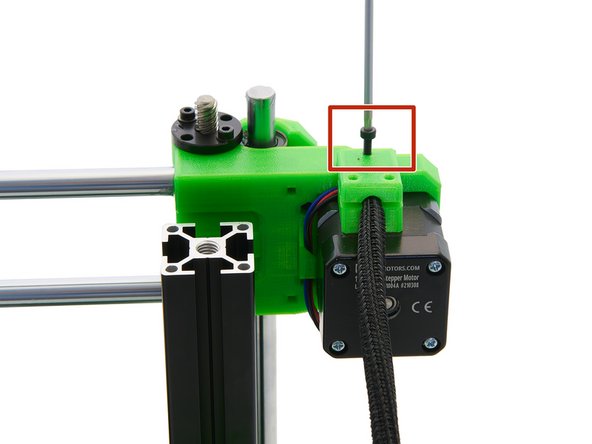

Legen Sie darauf die x-Kabelabdeckung.

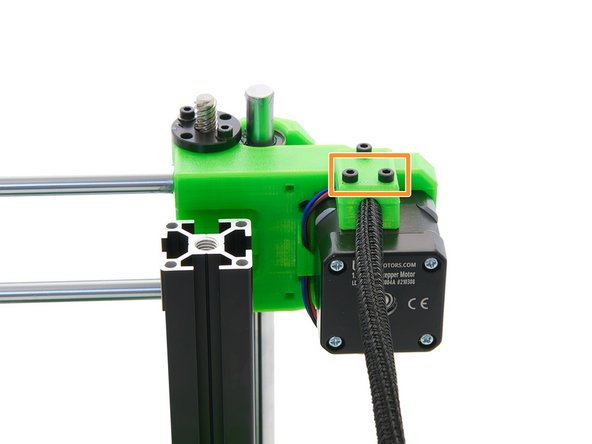

Hinten befestigen Sie diese mit einer M3x12mm Zylinderkopfschraube.

Vorne befestigen Sie diese mit 2x M3x12mm Zylinderkopfschrauben.

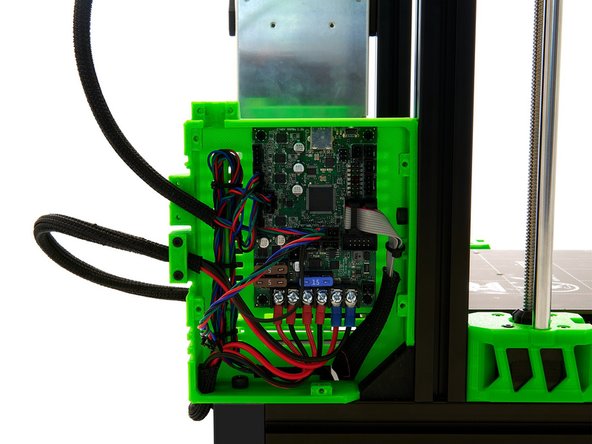

Führen Sie das Motorkabel zur oberen Kabelführung auf der linken Seite der Einsy Box.

Fixieren Sie den Kabelschlauch mit einer schrägen Kabelhalterung und 2x M3x14mm Zylinderkopfschrauben.

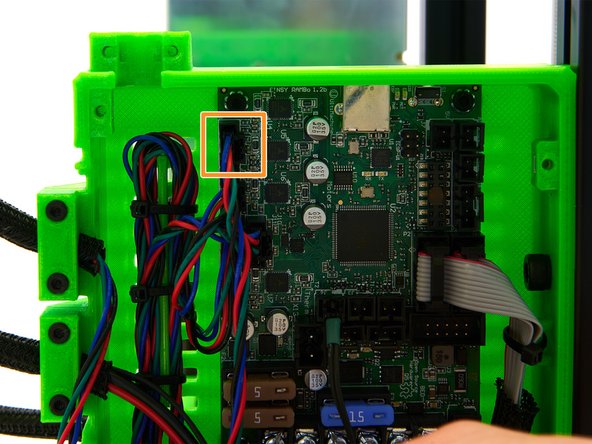

Das x-Motorkabel wird in den oberen linken Anschluss eingesteckt (siehe Bild 3).

Der Einbau der x-Achse ist nun abgeschlossen.

Wenn Sie einen Extruder mit einem Slice Engineering Hotend bauen, fahren Sie mit der Anleitung 14.1 Bau des Slice Engineering Hotends fort.

Wenn Sie einen Extruder mit E3D Hotend bauen, fahren Sie mit der Anleitung 14.2. Zusammenbau eines E3D Hotends fort.
