14. Bau des Slice Engineering Hotends

(1) 2.0x75mm Sechskantschraubendreher

(2) Skalpell

(3) Schneidehilfe für PTFE-Schlauch

(1) Slice Engineering Hotend

Mosquito Hotend

Mosquito Magnum Hotend

(2) Mosquito Halterung

(3) Düse

(4) 2x M2x6mm Zylinderkopfschrauben

(5) PTFE Schlauch

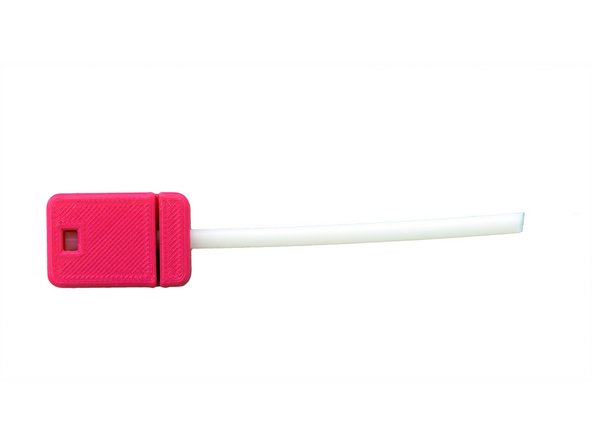

Schieben Sie den PTFE Schlauch vollständig in die Schneidehilfe.

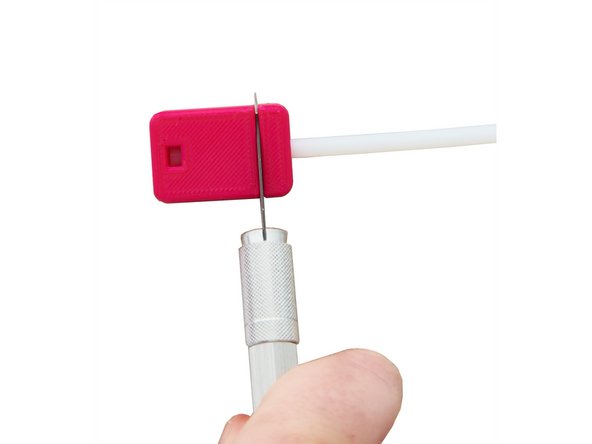

Ob der PTFE Schlauch richtig sitzt, können Sie in dem Sichtfenster in der Schneidehilfe kontrollieren.

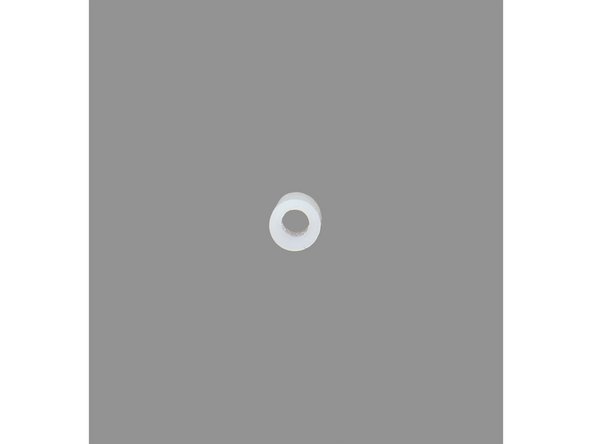

Achten Sie darauf, dass das Ende des PTFE Schlauchs, welches im Sichtfenster zu sehen ist, gerade ist.

Schneiden Sie den PTFE Schlauch im vorgegebenen Schlitz ab.

Mit dem Skalpell muss eine Seite des Schlauchs trichterförmig angeschrägt werden.

Im PTFE Schlauch dürfen sich keine Rückstände des Material finden.

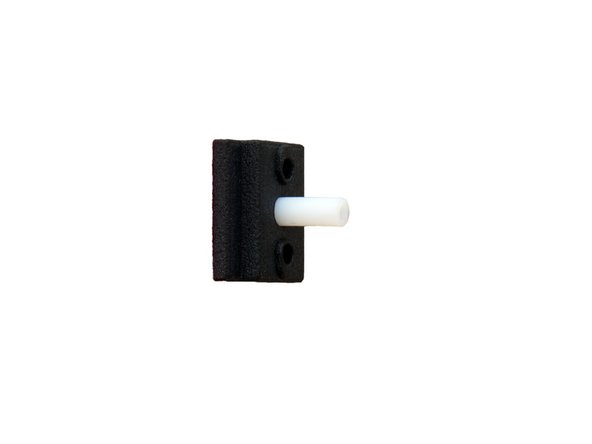

Schieben Sie den PTFE Schlauch durch die Öffnung in der Hotend Halterung.

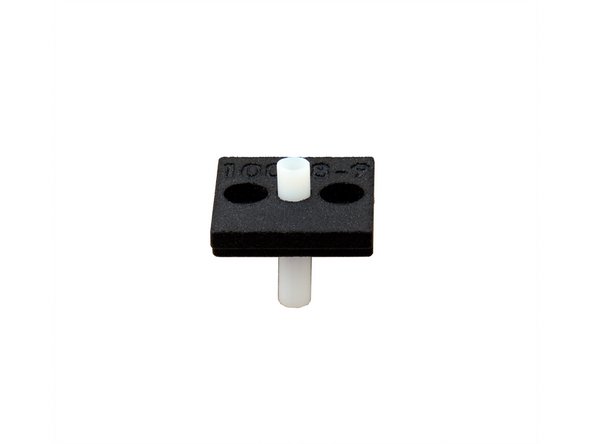

Richten Sie es so aus, dass das Ende des PTFE Schlauchs mit der trichterförmigen Öffnung oberhalb der Seite der Mosquito Halterung mit dem Schriftzug ist.

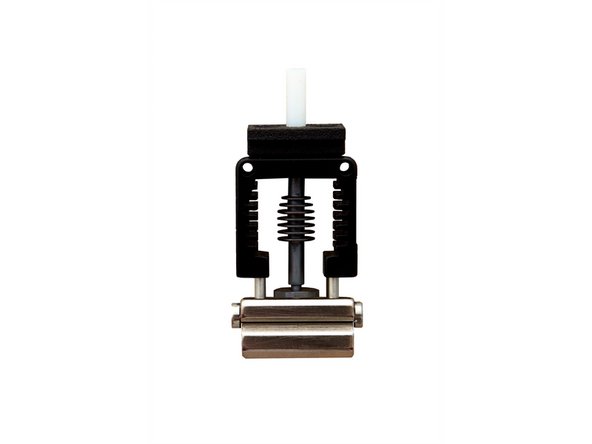

Setzen Sie die Mosquito Halterung auf das Hotend, sodass der Schriftzug oben ist.

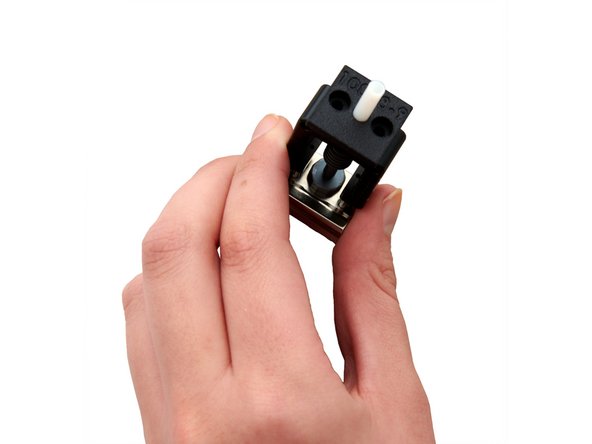

Schieben Sie den PTFE Schlauch soweit durch wie möglich.

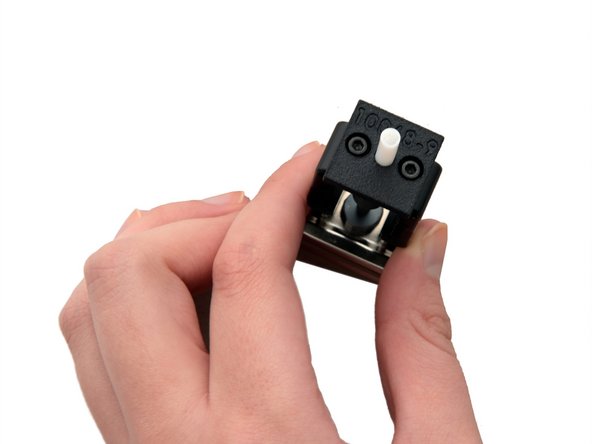

Sichern Sie die Mosquito Halterung auf dem Hotend mit 2x M2x6mm Zylinderkopfschrauben.

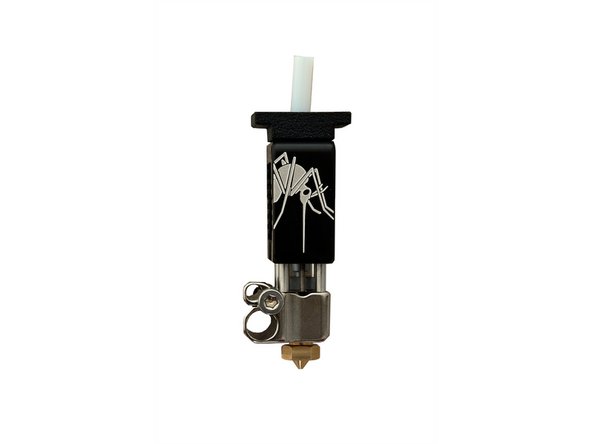

Zuletzt drehen Sie die Düse handfest in das Hotend.

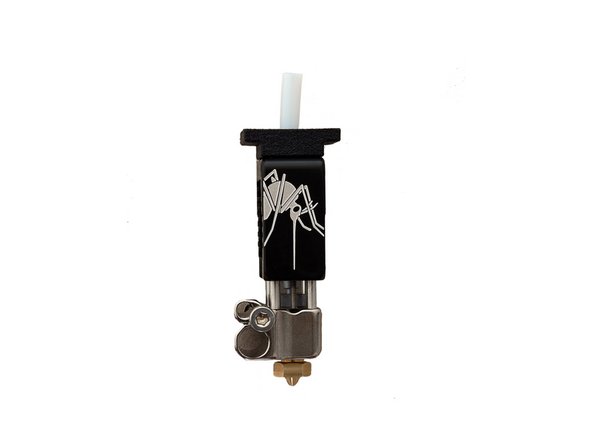

Das Slice Engineering Hotend ist nun vollständig zusammengebaut.

Fahren Sie mit Anleitung 15. Bau des Bondtech MK3S Mosquito Extruders fort.
