14.1. Bau des Slice Engineering Hotends

Written By: Sarah Briel (and 2 other contributors)
  • Comments: 0
  • Favorites: 0

Difficulty

Easy

Steps

6

Time Required

00:05:00 - 00:10:00

Sections

1

Flags

0

  1. (1) 2.0x75mm Sechskantschraubendreher
    Edit

  2. (1) Slice Engineering Hotend
    Edit

  3. Schieben Sie den PTFE Schlauch vollständig in die Schneidehilfe. Ob der PTFE Schlauch richtig sitzt, können Sie in dem Sichtfenster in der Schneidehilfe kontrollieren. Achten Sie darauf, dass das Ende des PTFE Schlauchs, welches im Sichtfenster zu sehen ist, gerade ist.

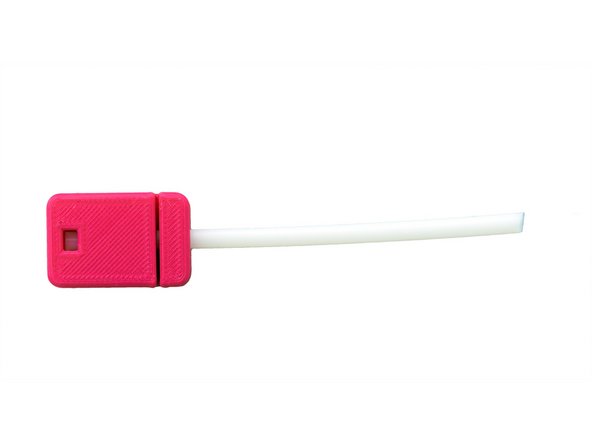

    • Schieben Sie den PTFE Schlauch vollständig in die Schneidehilfe.

    • Ob der PTFE Schlauch richtig sitzt, können Sie in dem Sichtfenster in der Schneidehilfe kontrollieren.

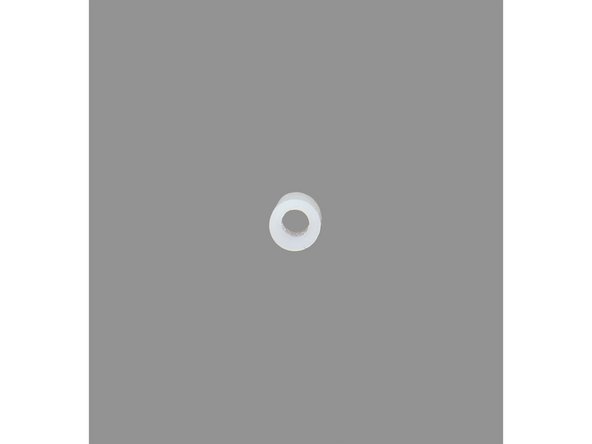

    • Achten Sie darauf, dass das Ende des PTFE Schlauchs, welches im Sichtfenster zu sehen ist, gerade ist.

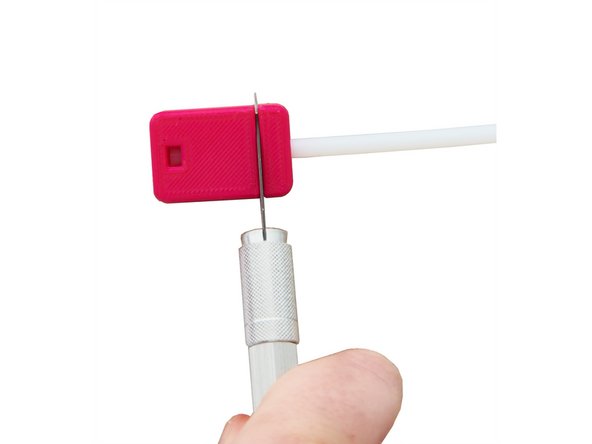

    • Schneiden Sie den PTFE Schlauch im vorgegebenen Schlitz ab.

    • Mit dem Skalpell muss eine Seite des Schlauchs trichterförmig angeschrägt werden.

    • Im PTFE Schlauch dürfen sich keine Rückstände des Material finden.

    Edit

  4. Schieben Sie den PTFE Schlauch durch die Öffnung in der Hotend Halterung. Richten Sie es so aus, dass das Ende des PTFE Schlauchs mit der trichterförmigen Öffnung oberhalb der Seite der Mosquito Halterung mit dem Schriftzug ist. Setzen Sie die Mosquito Halterung auf das Hotend, sodass der Schriftzug oben ist.

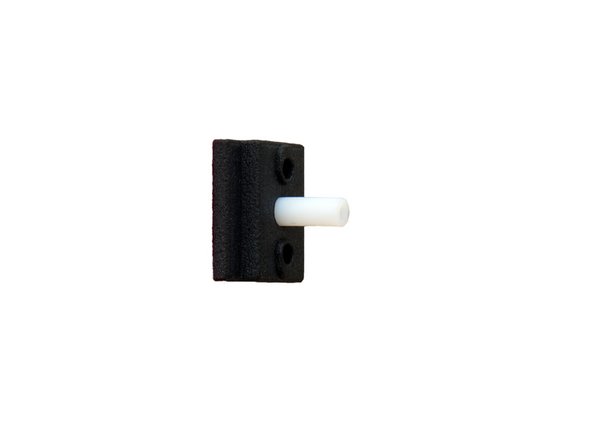

    • Schieben Sie den PTFE Schlauch durch die Öffnung in der Hotend Halterung.

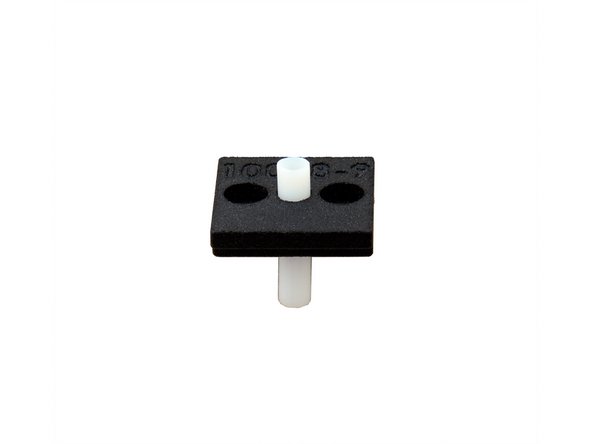

    • Richten Sie es so aus, dass das Ende des PTFE Schlauchs mit der trichterförmigen Öffnung oberhalb der Seite der Mosquito Halterung mit dem Schriftzug ist.

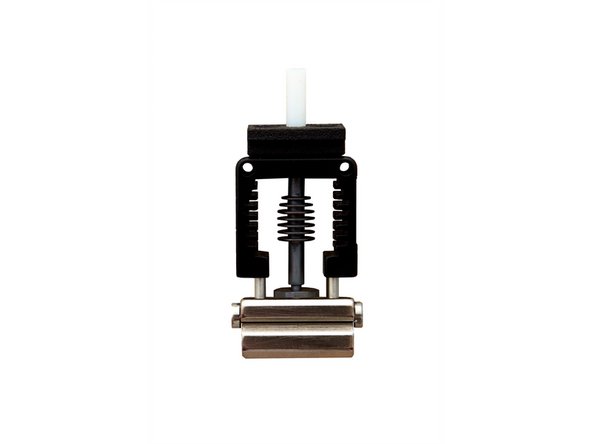

    • Setzen Sie die Mosquito Halterung auf das Hotend, sodass der Schriftzug oben ist.

    Edit

  5. Schieben Sie den PTFE Schlauch soweit durch wie möglich. Sichern Sie die Mosquito Halterung auf dem Hotend mit 2x M2x6mm Zylinderkopfschrauben. Zuletzt drehen Sie die Düse handfest in das Hotend.

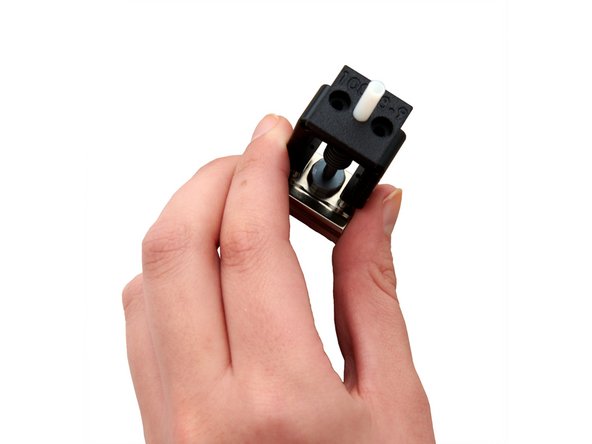

    • Schieben Sie den PTFE Schlauch soweit durch wie möglich.

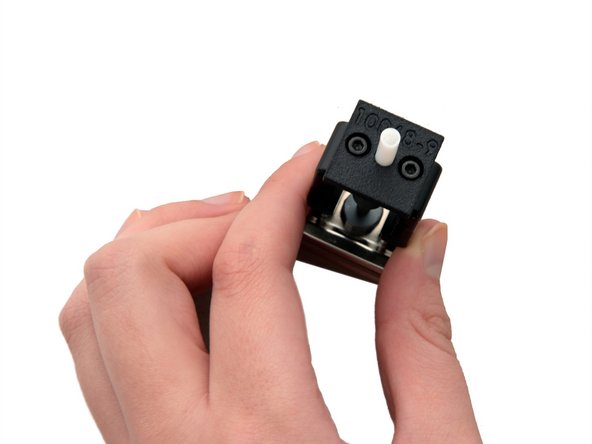

    • Sichern Sie die Mosquito Halterung auf dem Hotend mit 2x M2x6mm Zylinderkopfschrauben.

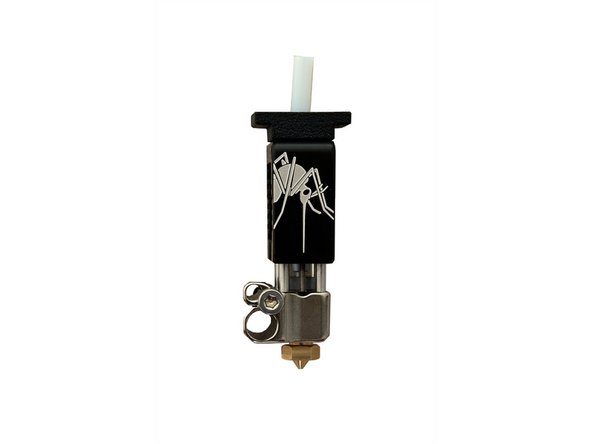

    • Zuletzt drehen Sie die Düse handfest in das Hotend.

    Edit

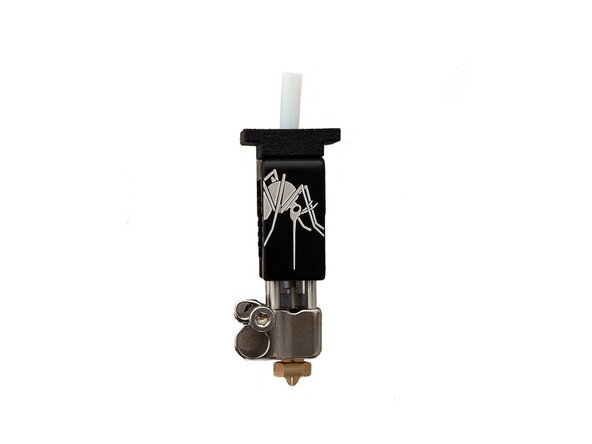

  6. Das Slice Engineering Hotend ist nun vollständig zusammengebaut.
    Edit
