15.1. Bau des Bondtech MK3S Mosquito Extruders

(1) 1.5x60mm Elektroniker-Sechskantschraubendreher

(2) 2.0x75mm Sechskantschraubendreher

(3) 2.5x75mm Sechskantschraubenzieher

(4) Skalpell

(5) Elektronik Greifzange

(6) Zangenschlüssel

(7) Reißnadel

(8) Senker

(1) Sekundenkleber

(2) Kabelbinder

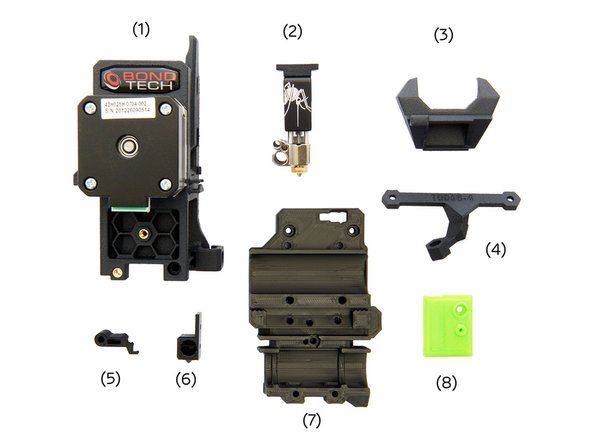

(1) Bondtech MK3S/ MK2.5 Mosquito Extruder

(2) Slice Engineering Hotend Mosquito/ Mosquito Magnum (siehe Manual 14.1.)

(3) Lüfterauslass

(4) Lüfterhalterung

(5) Hebel

(6) Kugelhalterung

(7) x-Schlitten

(8) Sensor Abdeckung

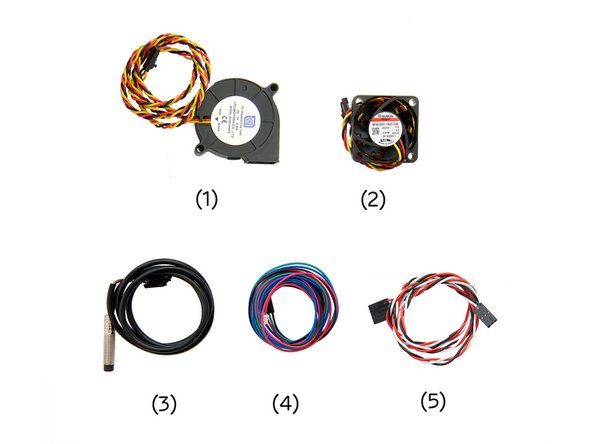

(1) Radial Lüfter

(2) Sunon Lüfter

(3) SuperPINDA /Pinda 2

(4) Filament Sensor Kabel

(5) Motorkabel

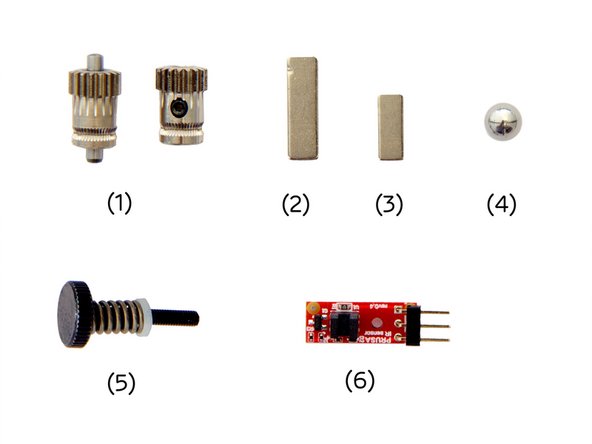

(1) Bondtech Zahnräder

(2) Langer Magnet

(3) Kurzer Magnet

(4) 7mm Stahlkugel

(5) Rändelschraube

(6) Filament Sensor

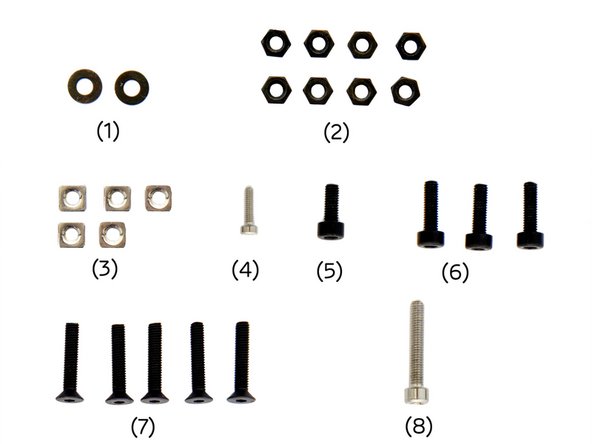

(1) 2x Unterlegscheiben schwarz

(2) 8x M3 Sechskantmuttern

(3) 5x M3 Vierkantmuttern

(4) 1x M2x12mm Zylinderkopfschraube (silber)

(5) M3x8mm Zylinderkopfschraube

(6) 3x M3x10mm Zylinderkopfschrauben

(7) 5x M3x16mm Senkkopfschrauben

(8) M3x18mm Zylinderkopfschraube (silber)

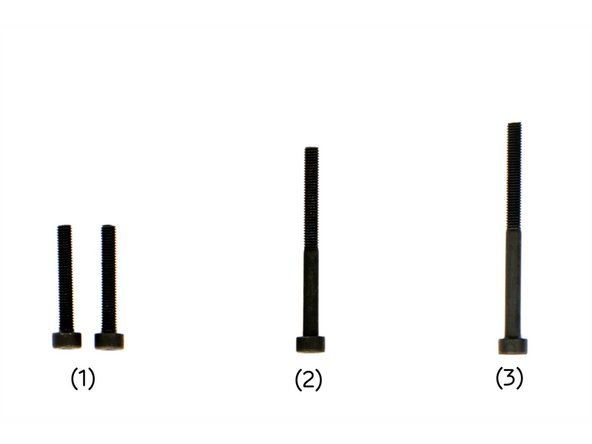

(1) 2x M3x20mm Zylinderkopfschrauben

(2) M3x35mm Zylinderkopfschraube

(4) M3x40mm Zylinderkopfschraube

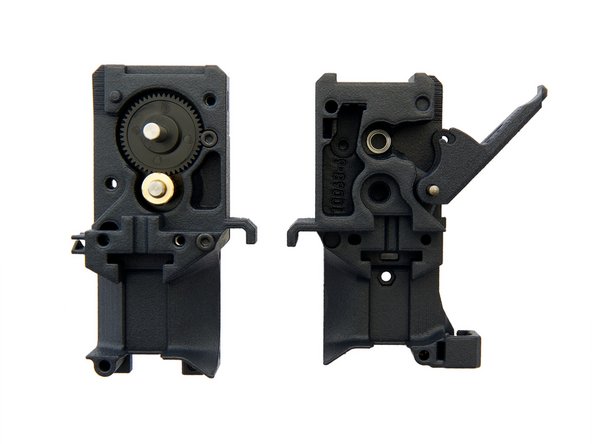

Öffnen Sie den Extruder.

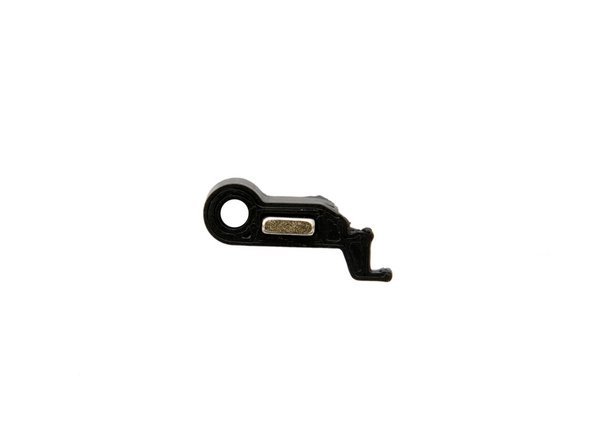

Stecken Sie den kleinen Magneten in den Hebel.

Wenn der Magnet locker sitzt, befestigen Sie ihn mit etwas Sekundenkleber. Wenn der Magnet sich nur schwer einsetzen lässt, empfehlen wir die Benutzung eines Zangenschlüssels.

Setzen Sie den Hebel in die Extruder Rückseite (die ohne Motor) und schrauben Sie ihn mit einer M3x18mm Zylinderkopfschraube (silber) fest.

Nun lösen Sie die Schraube so lange, bis sich der Hebel frei bewegen lässt.

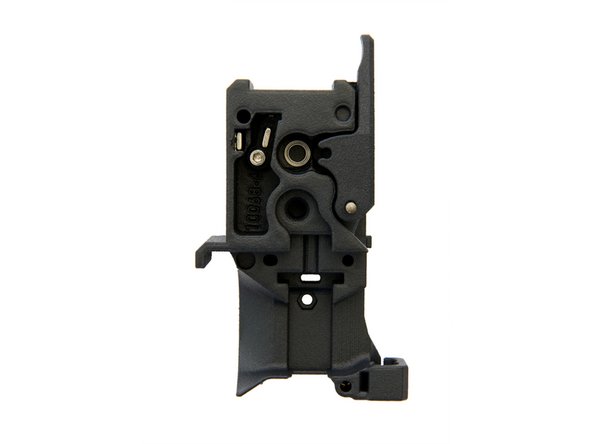

Stecken Sie den langen Magneten in den Schlitz links neben dem Hebel.

Achten Sie darauf, dass sich die beiden Magneten abstoßen.

Wenn der Magnet noch beweglich im Schlitz ist, befestigen Sie ihn mit Sekundenkleber.

Sie können die Beweglichkeit des Hebels nun durch die Öffnung für das Filament testen.

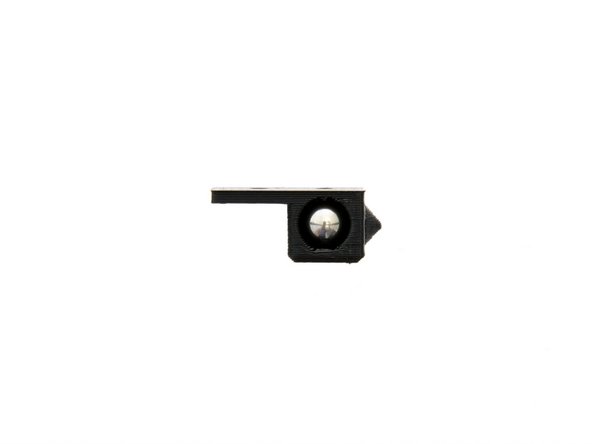

Nehmen Sie die Kugelhalterung und prüfen Sie das Loch auf Filamentrückstände. Sofern Rückstände vorhanden sind, können Sie sie (z.B. mit einem Skalpell) vorsichtig entfernen.

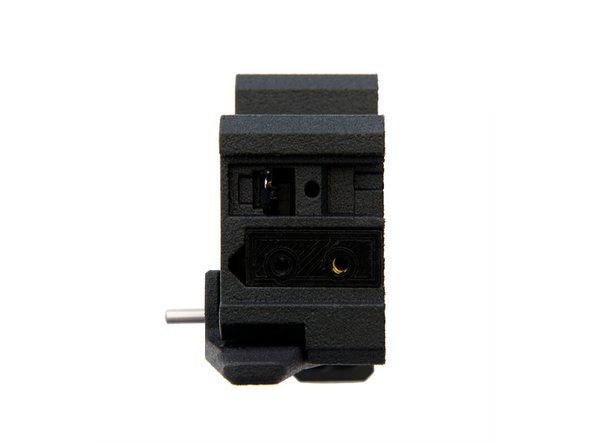

Stecken Sie die 7mm Stahlkugel in den Halter.

Stecken Sie den Halter mit Kugel in die Oberseite der Extruder Rückseite.

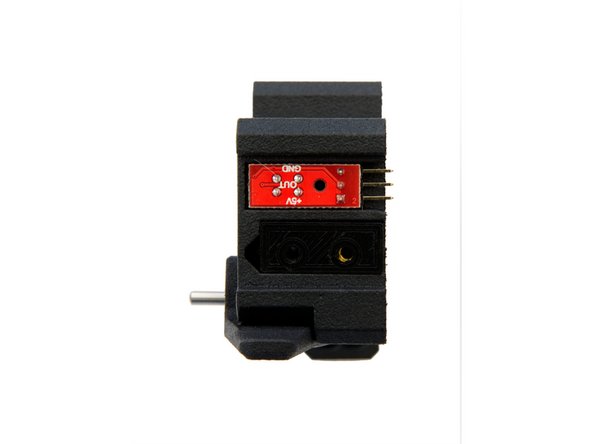

Setzen Sie den Filament Sensor ein und befestigen Sie ihn mit der M2x8mm Zylinderkopfschraube (silber).

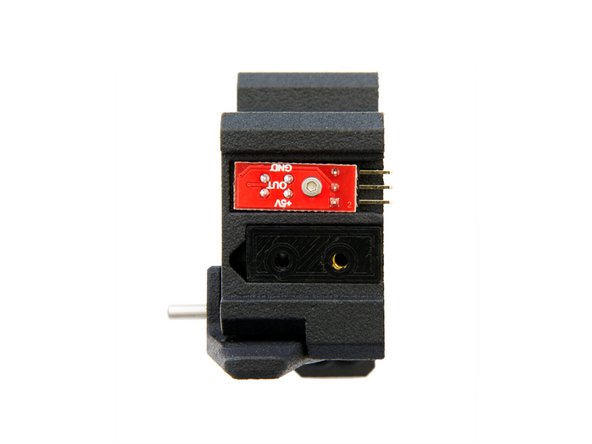

Testen Sie erneut die Beweglichkeit des Hebels.

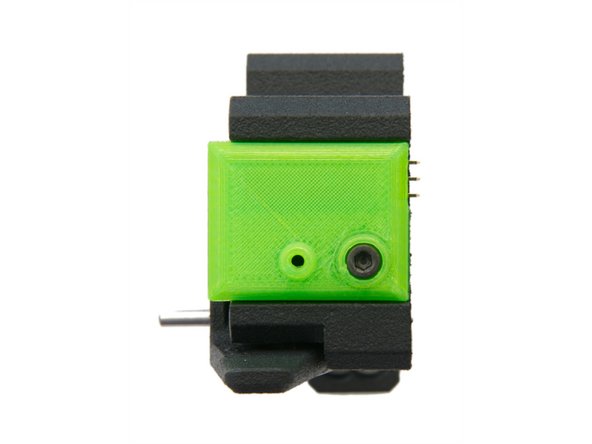

Sollte diese beeinträchtigt sein, lösen Sie die Schraube am Filament Sensor minimal oder kontrollieren Sie den Hebel auf Filamentrückstände, die Sie dann gegebenenfalls entfernen.

Testen Sie erneut die Beweglichkeit des Hebels.

Setzen Sie nun die Sensor Abdeckung darauf und sichern Sie sie mit einer M3x10mm Zylinderkopfschraube.

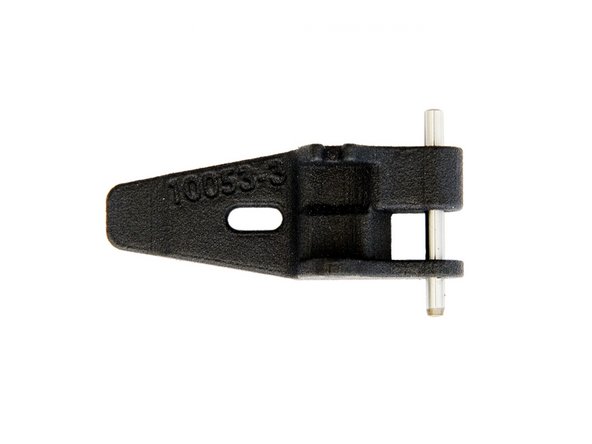

Entfernen Sie das Scharnier und die Welle aus der Rückseite des Extruders.

Richten Sie das Zahnrad (mit Welle) im Scharnier wie in Bild 2 aus und drücken Sie die Welle nach unten, bis es einrastet.

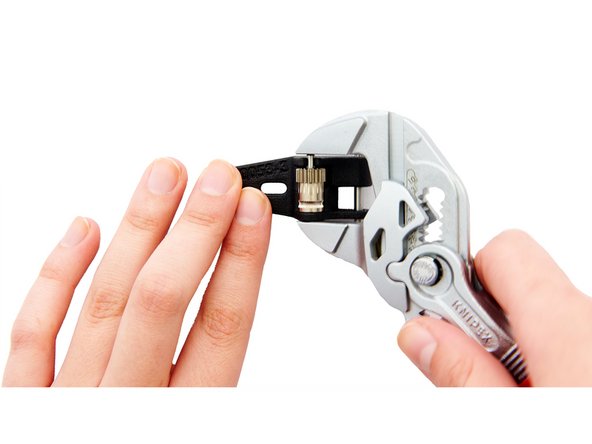

Drücken Sie die Welle vorsichtig mit einem Zangenschlüssel in Position.

Montieren Sie das Scharnier mit der Welle wieder an der Rückseite des Extruders.

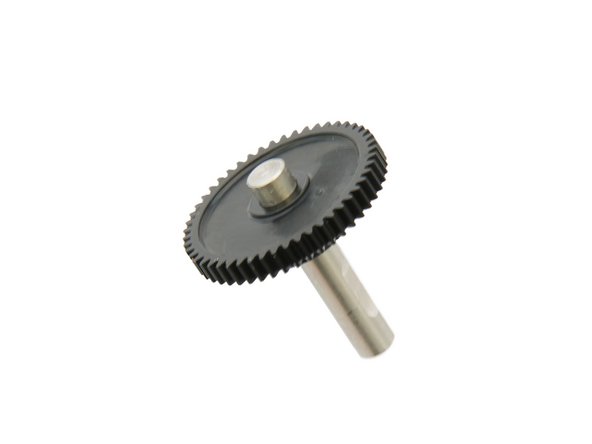

Entfernen Sie die Wellenbaugruppe aus der Extruder Vorderseite.

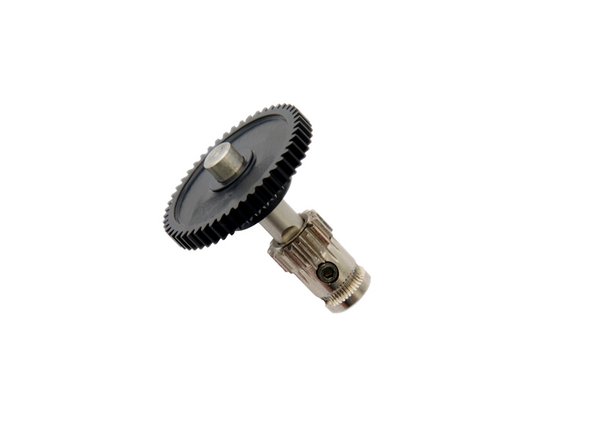

Schieben Sie das Zahnrad auf die Welle und stellen Sie sicher, dass die M2 Madenschraube auf die flache Seite der Welle ausgerichtet ist.

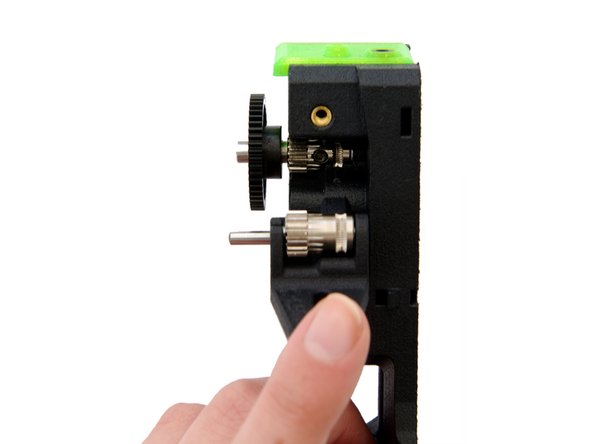

Ziehen Sie die Schraube so stark an, dass sich das Zahnrad nur noch nach oben und unten verschieben kann.

Setzen Sie die Wellenbaugruppe neben dem Scharnier in die Rückseite des Extruders ein.

Achten Sie darauf, dass sich in der Aushöhlung für die Welle ein Kugellager (5x8x.2.5) befindet.

Richten Sie die Rillen im Zahnrad so aus, dass sie mit den Filamentweg übereinstimmen, und ziehen Sie die M2 Madenschraube fest.

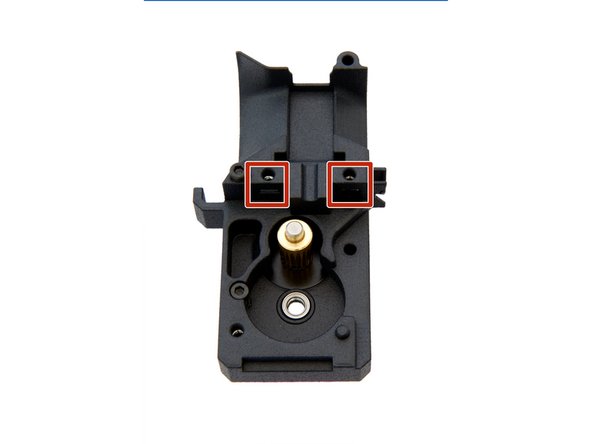

Stecken Sie eine M3 Vierkantmutter in das Loch, in der Mitte der Extruder Rückseite. Kontrollieren Sie, dass die Quadratmutter im linken Schlitz vorhanden ist.

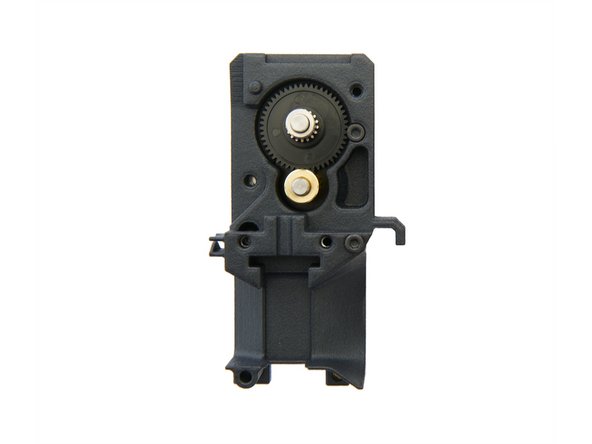

Entfernen Sie Wellengruppe aus der Rückseite des Extruders und setzen Sie in die Vorderseite des Extruders.

Achten Sie auch hier darauf, dass sich in der Aushöhlung, für die Welle, ein Kugellager (5x8x.2.5) befindet.

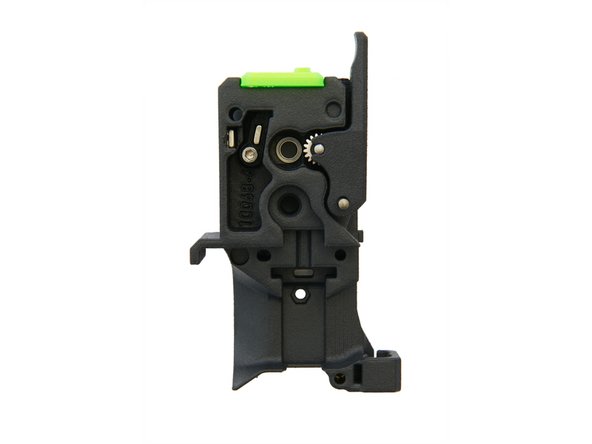

Setzen Sie Ihr in Manual 14.1. gebautes Mosquito/ Mosquito Magnum Hotend in die Rückseite Ihres Extruders.

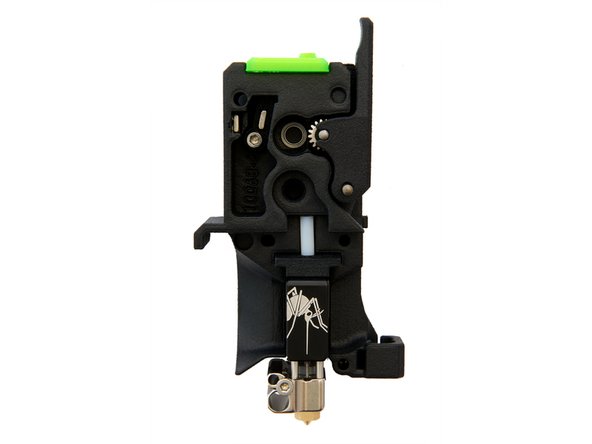

Achten Sie darauf, dass alle Bauteile richtig sitzen bevor sie fortfahren.

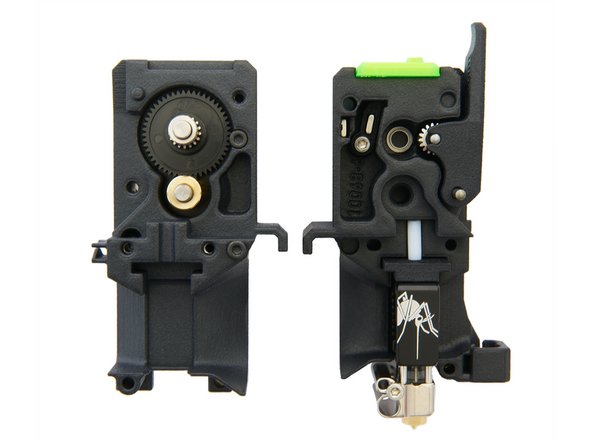

Setzen Sie nun die Vorder- und Rückseite des Extruders zusammen.

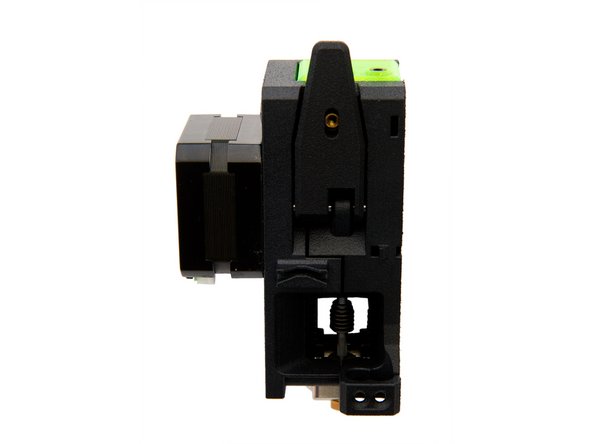

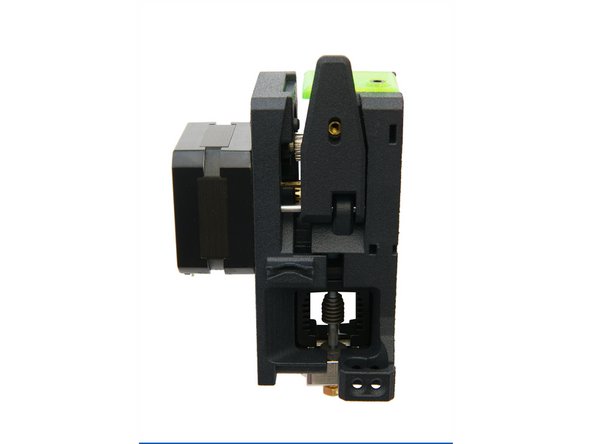

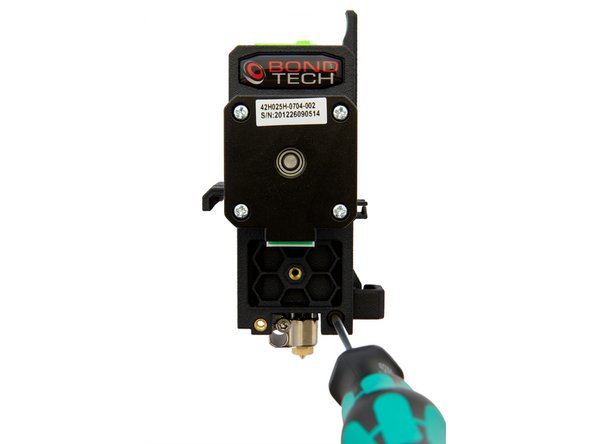

Schrauben Sie unten an der Vorderseite des Extruders eine M3x35mm Zylinderkopfschraube durch den Extruder hindurch.

Schrauben Sie unten an der Vorderseite des Extruders eine M3x35mm Zylinderkopfschraube durch den Extruder hindurch.

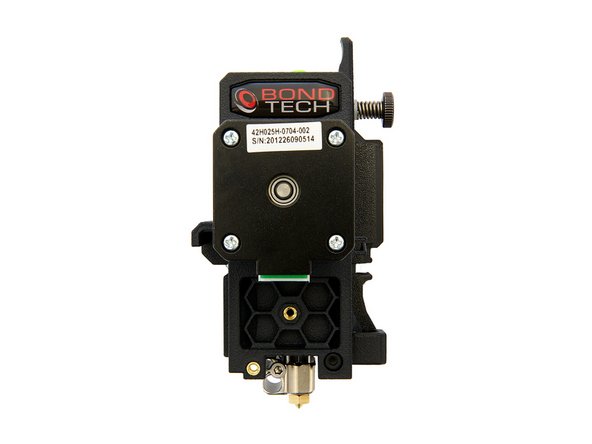

Installieren Sie die Rändelschraube. Ziehen Sie die Rändelschraube so weit an wie möglich und lösen Sie sie anschließend wieder um 2-3 Umdrehungen.

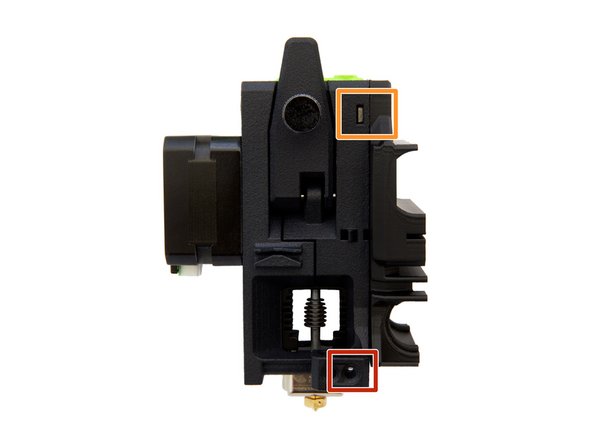

Setzen Sie unten an der Rückseite des Extruders eine M3 Vierkantmutter ein.

Setzen Sie oben links in die Rückseite des Extruders eine M3 Vierkantmuttern ein.

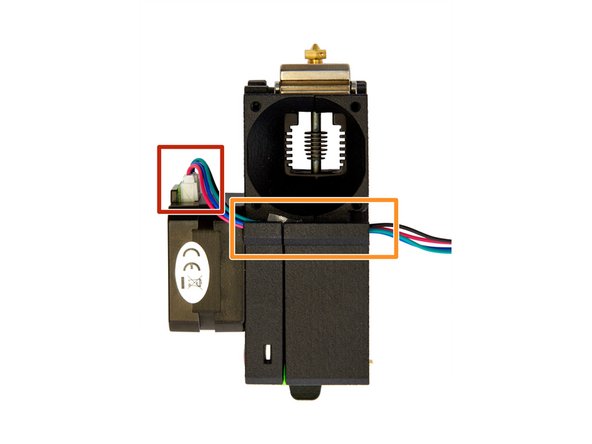

Vergrößern Sie am Sunon Fan die vier Schraubenlöcher mit einem Senker und entfernen Sie die Kabelführung.

Stecken Sie das Motorkabel in den Motor an der Vorderseite des Extruders.

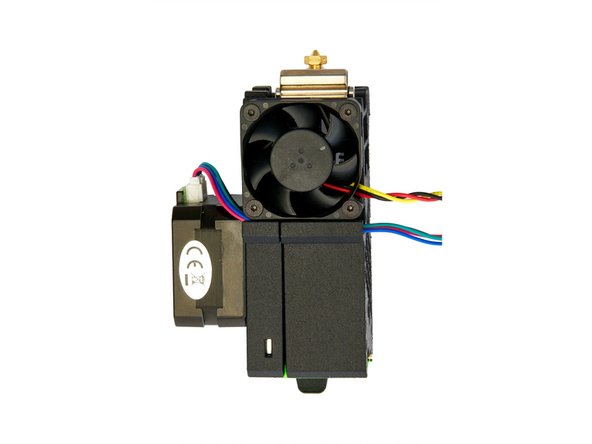

Schieben Sie die Motorkabel in die Aushöhlung.

Legen Sie den Sunon Fan darüber, ohne die Kabel zu beschädigen.

Achten Sie auf die Orientierung des Fans. Der Aufkleber auf dem Fan muss nach innen zeigen und das Kabel muss nach hinten herausgeführt werden.

Befestigen Sie den Sunon Fan mit 4x M3x16mm Senkkopfschrauben am Extruder.

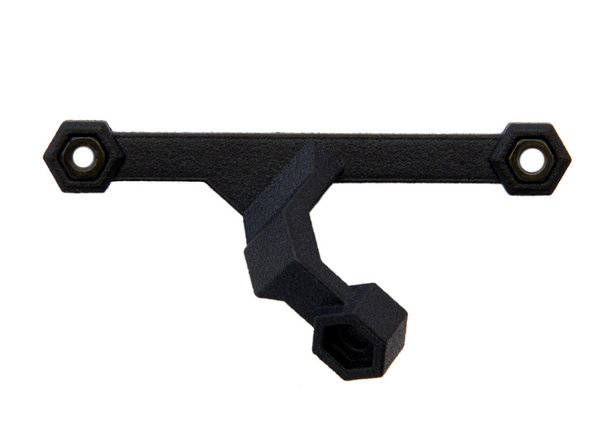

Setzen Sie in die Halterung 2x M3 Sechskantmuttern ein.

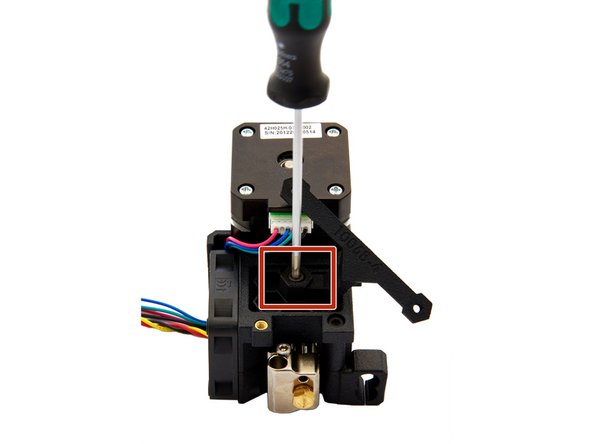

Befestigen Sie die Ventilator Halterung mit einer M3x10mm Zylinderkopfschraube am Extruder.

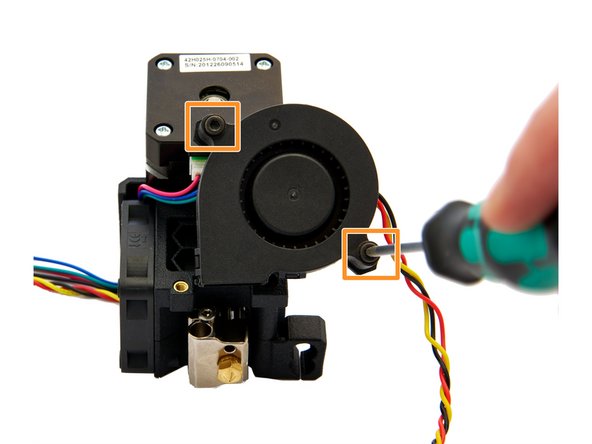

Befestigen Sie den Radial Fan mit 2x Unterlegscheiben und zwei M3x20mm Zylinderkopfschrauben vorsichtig am Extruder.

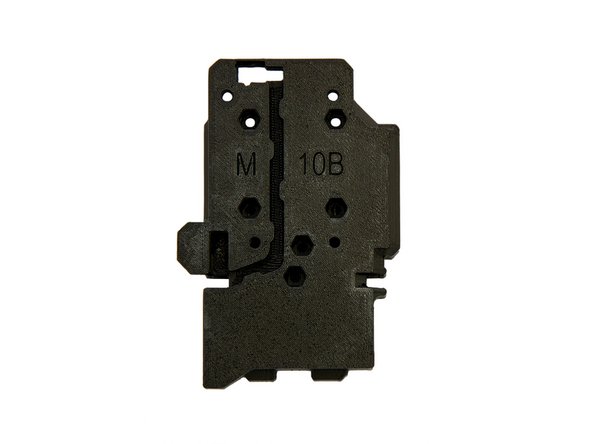

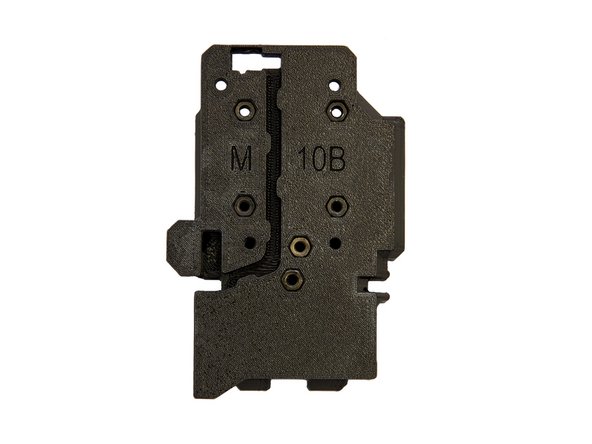

Setzen Sie 6x M3 Sechskantmuttern in die Rückseite des x-Schlittens ein.

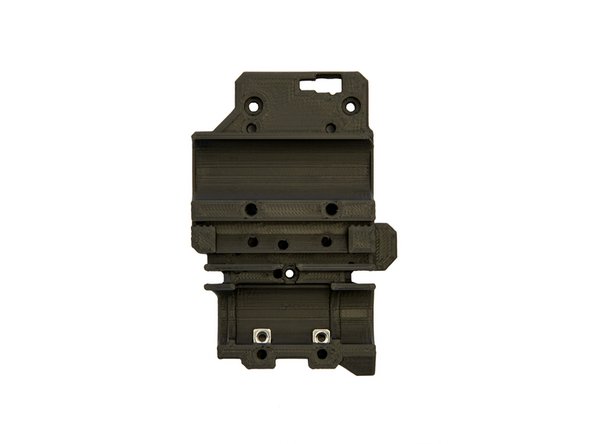

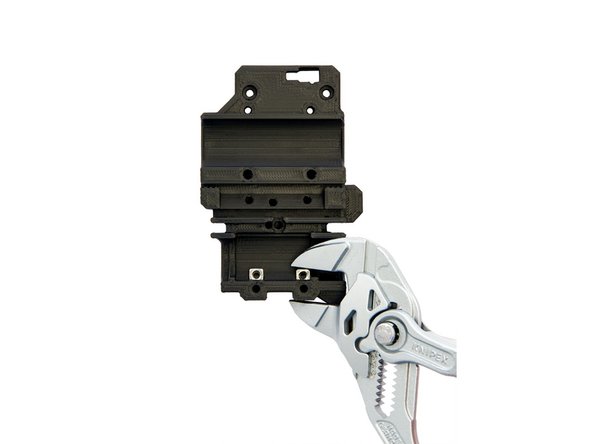

Setzen Sie 2x M3 Vierkantmuttern unten in die Vorderseite des x-Schlittens ein.

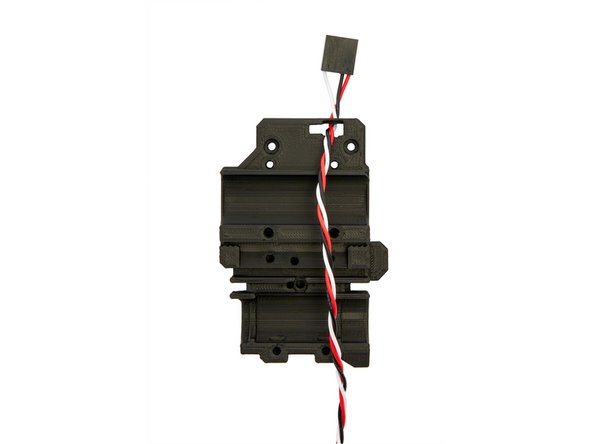

Führen Sie den Anschluss des Filament Sensor Kabels (wie in Bild 1 gezeigt) durch den oberen Schlitz im x-Schlitten.

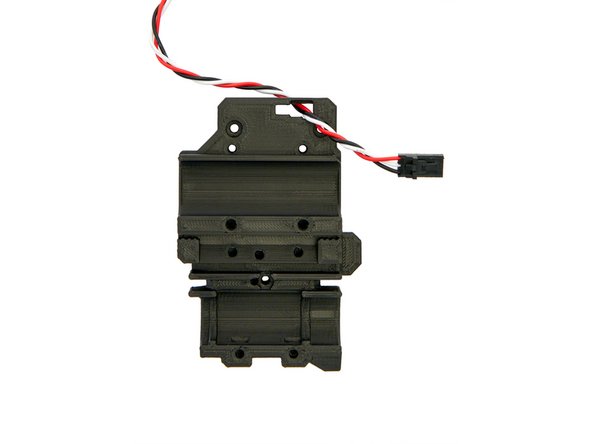

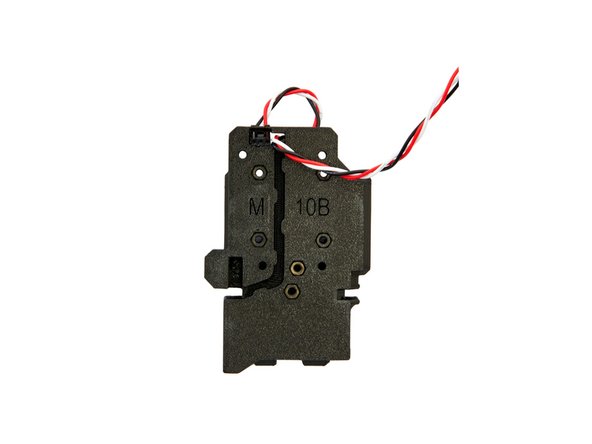

Ziehen Sie das Kabel vollständig hindurch und stecken Sie den Anschluss des Filament Sensor Kabels (wie in Bild 3 gezeigt) in den Schlitz bis er einrastet.

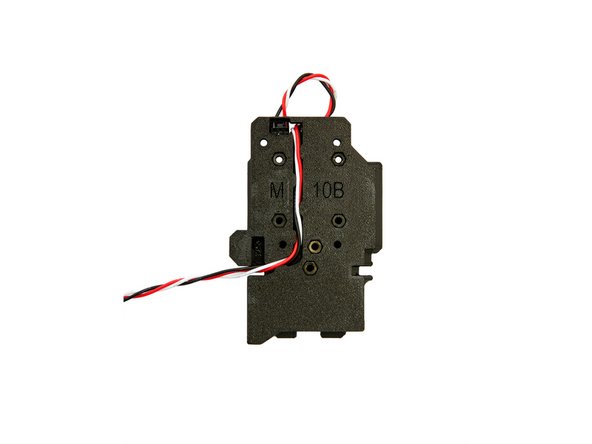

Nun führen Sie das Filament Sensor Kabel durch die Kabelführung in der Rückseite des x-Schlittens.

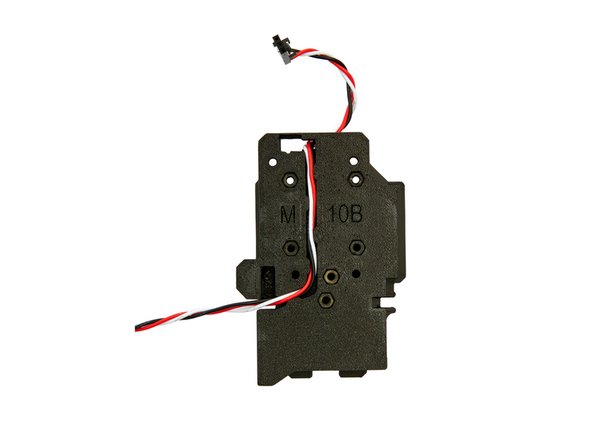

Entfernen Sie zuletzt den Anschluss des Filament Sensor Kabels aus dem x-Schlitten, um den Filament Sensor beim Einbau des x-Schlittens nicht zu beschädigen.

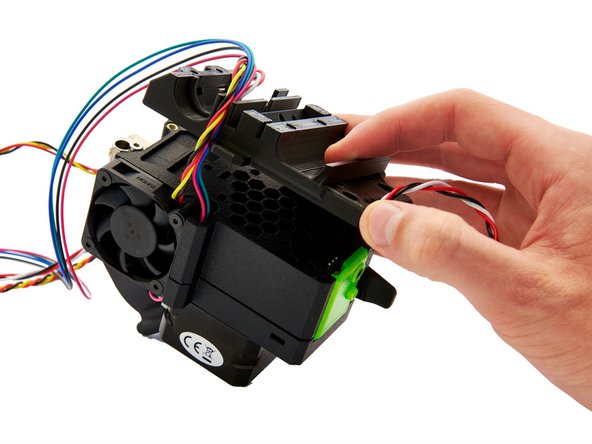

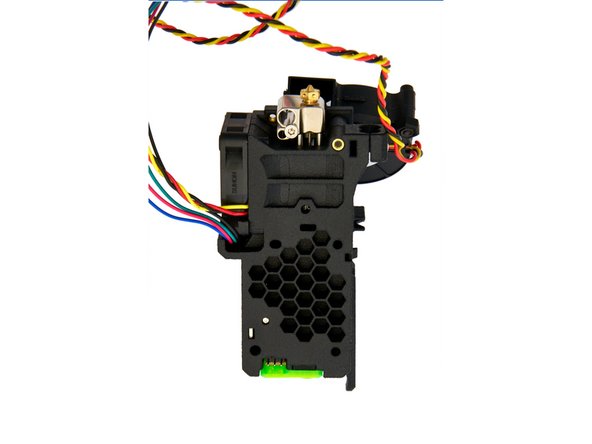

Legen Sie den x-Schlitten auf die Rückseite des Extruders.

Achten Sie darauf, das Filament Sensor Kabel nicht zu beschädigen.

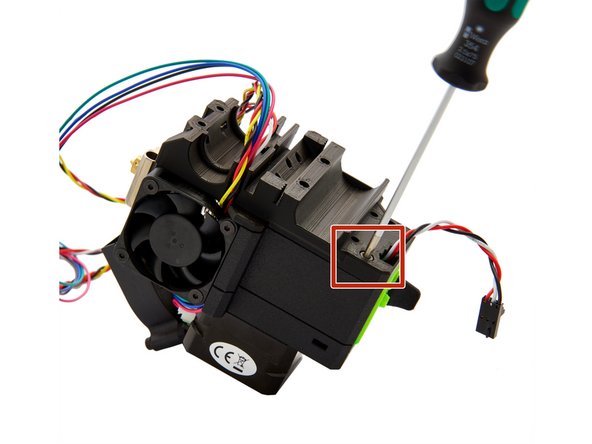

Oben rechts wird der x-Schlitten mit einer M3x40mm Zylinderkopfschraube befestigt.

Befestigen Sie den x-Schlitten oben links am Extruder mit einer M3x10mm Zylinderkokpfschraube.

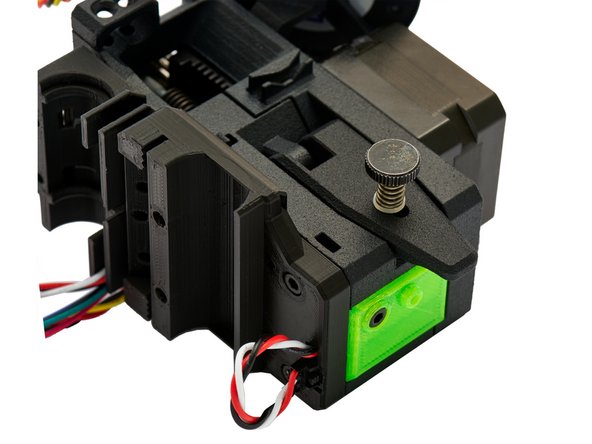

Stecken Sie das Kabel des Filamentsensors auf den Sensor.

Achten Sie darauf, dass der Stecker einrastet.

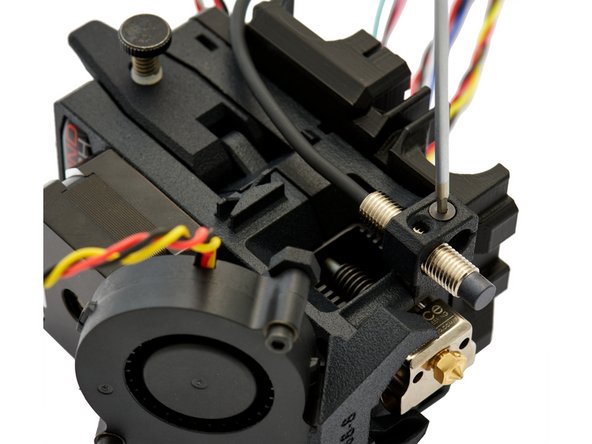

Stecken Sie den Pinda in dessen Halterungen und befestigen Sie ihn mit einer M3x16mm Senkkopfschraube auf der Höhe der Düse.

Stecken Sie das Kabel des Radial Fans in die dafür vorgesehene Halterung auf der rechten Seite des Extruders und führen Sie es bis zum x-Schlitten.

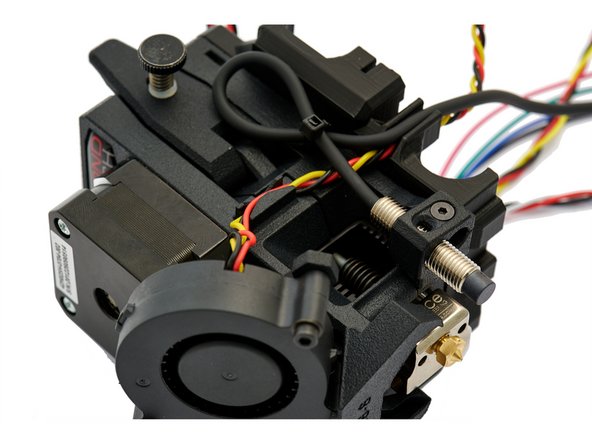

Führen Sie das Kabel, wie in Bild 3 gezeigt, am Extruder entlang und befestigen Sie es mit einem Kabelbinder.

Der Extruder ist nun komplett zusammengebaut.

Fahren Sie mit Anleitung 16.1. Einbau und Verkabelung eines Bondtech MK3S Mosquito Extruders
